Пултрузионные углеволоконные рессорные листы: композитная подвеска для коммерческого транспорта

Введение

Пултрузионный углеволоконный рессорный лист — один из немногих композитных замещающих узлов в шасси коммерческого транспорта, где выигрыш по массе, выигрыш по долговечности и аргумент коррозии указывают в одну сторону. Там, где стальные составные пачки несли нагрузку заднего моста целое столетие, композитная рессора делает ту же работу примерно при пятой массе, без механизма межлистовой коррозии и с ресурсом, измеряемым миллионами циклов, а не сотнями тысяч. Именно это сочетание привело композитные рессорные листы в серийное производство на легковых автомобилях и лёгком коммерческом транспорте, и именно поэтому программы тяжёлых грузовиков и прицепов сейчас проходят шаги квалификации, необходимые, чтобы пойти следом.

Статья объясняет, как изготавливаются пултрузионные углеволоконные рессорные листы, приводит численные различия по массе, долговечности и коррозии против стальных составных и параболических решений, очерчивает границы, которые композитная рессора пересечь не может, — ударная стойкость, контактные напряжения в ушах и сниженное демпфирование, требующее пересмотра настройки амортизаторов, — и описывает программу испытаний, которую OEM или парк должен провести, прежде чем относить их к серийным углеволоконным автокомпонентам.

Почему композитные рессоры вытесняют сталь с задних мостов

Три раздельных инженерных аргумента сходятся на одной детали:

• Полезная нагрузка и бюджет массы: стальная составная пачка заднего моста на 4x2 жёстком шасси весит 45-70 кг на мост. Композитная одно- или двухлистовая эквивалентная рессора укладывается в 8-14 кг. На автомобиле, который всё время борется с потолком полезной нагрузки, 35-55 кг уменьшения неподрессоренной и подрессоренной массы на мост — это либо напрямую продаёмая нагрузка, либо реальный запас хода для электрической трансмиссии.
• Коррозия и стоимость владения: стальная рессора ржавеет там, где листы трутся друг о друга и где скапливается реагент, — в межлистовых поверхностях и втулках ушей. У композита механизма межлистовой коррозии нет. Операторы парков на солёных маршрутах отмечают замену стальных рессор как повторяющуюся строку расходов; композитная рессора снимает эту строку и связанные с ней нормо-часы в сервисе.
• Свобода в подборе жёсткости: стальная пачка настраивает жёсткость добавлением или снятием листов. Композитная рессора настраивает её толщиной ламината, длиной, сужением и ориентацией волокна — непрерывной областью параметров, а не ступенчатой. Параболическая стальная рессора улучшила составную рессору именно в этом; композитная конструкция продолжает ту же логику дальше.

Аргументы сильнее всего там, где циклы долгие, а масса дорога: городские доставочные парки, рефрижераторные прицепы, мусоровозы и батарейные шасси, где каждый килограмм массы подвески — это килограмм батареи, который не поместился.

Пултрузионные углеволоконные рессорные листы: конструкция и выкладка

Пултрузия — непрерывной производственный маршрут, благодаря которому композитная рессора становится экономически воспроизводимой. Процесс даёт ламинат постоянного сечения — полосы, плиты, профили, — который затем формуется в конечную геометрию рессоры:

• Архитектура волокна: однонаправленный пучок углеволокна доминирует в листе, неся 85-95% нагрузки вдоль оси рессоры. Сшитый или тканый поверхностный слой добавляет поперечную целостность и защищает UD-ядро при транспортировке и формовке. Объёмная доля волокна после формовки выходит на 55-65%.
• Пултрузия ламината: пучки протягиваются через ванну со смолой — эпоксид для конструкционных рессор, винилэфир там, где доминирует стоимость, — и через нагретую фильеру, задающую плоскую или близкую к готовой полосу со скоростью 0.3-1.5 м/мин. Осевая прочность на растяжение отверждённого ламината достигает 1200-1800 МПа при модуле 100-150 ГПа для стандартного пучка.
• Формовка в геометрию листа: полоса нагревается, накладывается на пресс-форму, задающую прогиб и сужение, и отверждается под вакуумом или в симметричной пресс-форме. Многостадийная вытяжка формирует параболический профиль, позволяющий одному композитному листу заменить стальную пачку из пяти-семи листов.
• Концевые элементы: уши — самая нагруженная зона и единственное место, куда снова возвращается металл. Клеёные и механически закреплённые втулки — стальные или алюминиевые гильзы поверх увеличенного по ширине ламинатного торца — передают нагрузку в шасси, не концентрируя контактное напряжение в самом композите.

Производственное следствие важно для закупщика: пултрузионное сырьё — материал непрерывный и хорошо контролируемый, но вытяжка и отверждение — пачечные процессы. Способность поставщика держать допуск на прогиб в производственной партии, а не способность купить углеволокно, отличает поставщика подвесочного класса от профильного цеха.

Масса, долговечность и коррозия: сравнительные числа

Таблица сравнивает типичные рессорные комплекты заднего моста среднетоннажного коммерческого транспорта. Значения — ориентировочные инженерные диапазоны, а не спецификация конкретной программы.

Параметр	Стальная составная	Стальная параболическая	GFRP однолистовая	CFRP пултрузионный лист
Масса комплекта на мост	45-70 кг	25-40 кг	14-22 кг	8-14 кг
Экономия массы к составной	База	35-50%	60-75%	75-85%
Ресурс при переменной амплитуде	0.3-1.0 млн циклов	0.8-1.5 млн	>1.0 млн	1.5-3.0 млн
Коррозионное поведение	Межлистовая и ушная коррозия, зависит от покрытия	Снижена, но присутствует	Устойчива	Устойчива
Ориентировочный индекс стоимости	1.0	1.3-1.6	2.5-3.5	4-7
Межлистовое демпфирование	Высокое	Среднее	Низкое	Низкое
Высота упаковки	Большая	Средняя	Низкая	Минимальная

Две строки заслуживают комментария. Преимущество по долговечности идёт от амплитуды напряжения, а не от волшебства материала: композитная рессора, работающая на 25-35% статической прочности, видит меньшие циклические деформации, чем стальной лист на 45-60%, а у углеволокна нет колена усталости ниже предела выносливости. Строка демпфирования — честный штраф: составная пачка рассеивает энергию межлистовым трением, одиночный композитный лист — нет, и настройка амортизаторов должна компенсировать разницу, иначе плавность хода деградирует.

Границы проектирования: чего композитная рессора делать не может

Композитные рессоры разрушаются характерным образом, и конструктор шасси обязан проектировать против этих режимов, а не обнаруживать их на полигоне:

• Контактная и болтовая нагрузка в ушах: межслойная и контактная прочность композита сильно ниже осевой прочности на растяжение. Любая конструкция использует металлическую вставку, широкий распределительный фланец или и то и другое. Прямой зажим болтом голого ламината — самый частый самообусловленный режим разрушения.
• Удар и удар камня: стальной лист принимает удар камня снизу и продолжает работу. Композитный лист может вдавиться или расслоиться локально, и эта точка становится очагом усталости. Защита снизу — клеёная изнашиваемая полоса или жертвенный металлический щиток — стандарт серьёзных программ.
• Перегруз и злоупотребление: у композитной рессоры есть жёсткий предел перегрузки и мало предупреждения перед ним. Коэффициенты 2.5-3.0 к статической расчётной нагрузке с демонстрируемым восстановлением деформаций — типичные критерии приёмки; сталь прощает один тяжёлый перегруз лучше.
• Потолок температуры: рессоры на эпоксидной матрице сохраняют свойства примерно до 80-120 °C перехода в стеклообразное состояние. Выводы выхлопа и теплощиты тормозов рядом с рессорой — ограничение компоновки, а не запоздалая поправка.
• Ремонтопригодность: повреждённый стальной лист меняют поштучно. Повреждённый композитный лист меняют в сборе, что повышает требования к толерантности к повреждениям и вписывает интервалы осмотра в план ТО.

Пултрузионное углеволокно в широкой системе подвески

Рессорные листы редко остаются единственным композитом в современном шасси. Пултрузионные углеволоконные трубы и профили применяются в стабилизаторах, тягах задней подвески, карданных трубах и элементах подрамника, и логика квалификации общая: непрерывное пултрузионное сырьё, формованное или раскроенное по геометрии, с металлическими интерфейсами там, где концентрируется нагрузка. Закупщики, уже указывающие пултрузионные углеволоконные трубы для других деталей шасси, часто могут объединить квалификационные испытания по деталям, потому что источник ламината, смола и контроль процесса одни и те же. Именно это объединение делает практичной оценку углеволоконных рессорных листов вместе с остальной композитной программой шасси, а не как отдельную замену детали.

Путь квалификации и испытаний для серийных программ

Чтобы перевести композитную рессору из прототипа в серийный углеволоконный автокомпонент, нужно пройти определённую матрицу испытаний:

• Статическая нагрузка до разрушения: проверить предельную нагрузку и характер деформации, подтвердив, что разрушение происходит в ожидаемой зоне, а не во втулке уха.

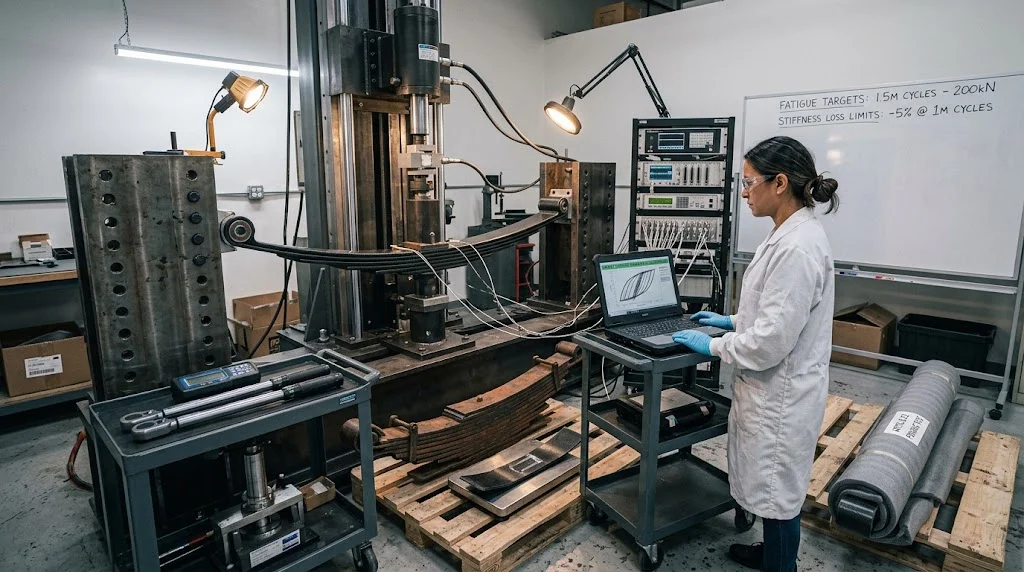

• Усталость при переменной амплитуде: спектры, полученные из дорожных нагрузок, обычно 1.5-3.0 млн циклов, с периодической проверкой жёсткости и заданным пределом потери жёсткости.
• Коррозионное воздействие: солевой туман и термовлажностные циклы по автомобильным стандартам, затем остаточные статические и усталостные проверки — композит переносит это заметно лучше стали, но втулки ушей испытываются вместе с ним.
• Толерантность к ударным повреждениям: контролируемые удары снизу при репрезентативной энергии с продолжением усталости для подтверждения запаса или критерия брака.
• Окружение и старение: УФ-воздействие, стойкость к техническим жидкостям и выдержка при высокой температуре у границы стеклования.
• Полноценная валидация: ресурсные и дорожные сессии на полигоне с перенастройкой амортизаторов и стабилизатора поперечной устойчивости, компенсирующей потерю межлистового демпфирования.

Полная матрица обычно занимает 9-18 месяцев. Программы, параллелизующие её с перенастройкой амортизаторов и разработкой втулок, заметно сжимают этот график.

Часто задаваемые вопросы

Сколько массы экономит пултрузионный углеволоконный рессорный лист на заднем мосту коммерческого транспорта?

Против стальной составной пачки — типично 35-55 кг на мост: 45-70 кг стали заменяются 14 кг композита. Против стальной параболической пачки выигрыш меньше, примерно 12-25 кг на мост, поскольку параболическая сталь уже снимает большую часть межлистовой массы. Экономический случай сильнее всего при переходе «составная → композит» и на батарейных шасси, где каждый сэкономленный килограмм напрямую превращается в запас хода или полезную нагрузку.

Зачем использовать пултрузию, а не компрессионное формование для композитных рессор?

Пултрузия производит плоский ламинат с постоянной объёмной долей волокна, ориентацией и пористостью в непрерывном контролируемом процессе; формовка в геометрию листа — затем отдельный регулируемый шаг. Компрессионное формование всей рессоры за один цикл возможно на преформах, но фиксирует архитектуру волокна в пресс-форме и обычно даёт меньшую объёмную долю в изогнутых зонах, несущих наибольшие деформации. Конструкция «пультрузия + формовка» предпочтительнее, когда жёсткость рессоры должна подбираться точно, а стабильность партии — требование квалификации.

Что происходит с композитной рессорой при повреждении в эксплуатации?

Толерантность к повреждениям закладывается в конструкцию, а не предполагается. Вдавливания и расслоения снизу оцениваются по критериям брака, определённым на квалификации, — обычно по максимальной площади и глубине повреждения, при которых остаточная статическая прочность остаётся выше расчётной нагрузки с запасом. Рессоры, прошедшие критерий, продолжают работу с интервалом осмотра; не прошедшие — меняются в сборе. Это операционный компромисс: меньшая масса и больший ресурс в обмен на замену целиком, а не поштучный ремонт.

Заключение

Пултрузионные углеволоконные рессорные листы дают редкий случай, когда облегчение, долговечность и коррозионная стойкость улучшаются одновременно, при условии что конструкция шасси уважает границы материала — металлические втулки в ушах, защита снизу, жёсткий предел перегрузки и настройка амортизаторов, замещающая демпфирование, которое составная пачка давала бесплатно. При выполнении этих условий снижение массы рессорного узла на 75-85% и ресурс свыше 1.5 млн циклов достижимы на серийных программах, а не только в лаборатории.
