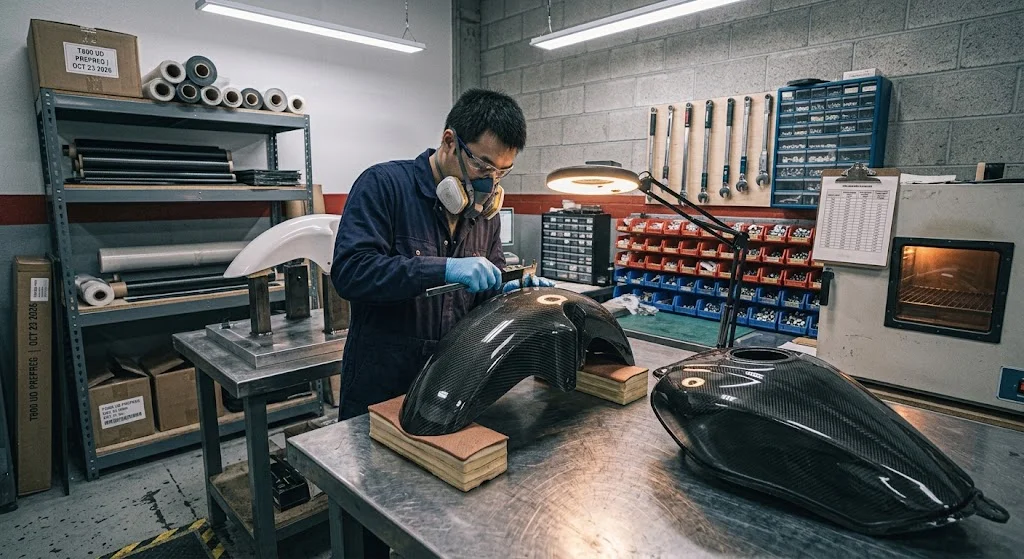

Кастомные углеволоконные детали для мотоцикла: посадка, покрытие и закупка

Введение

Кастомные углеволоконные детали для мотоцикла перестали быть экспериментом для выставочных аппаратов и стали практичным апгрейдом: тот же препрег и та же дисциплина резки, что снабжают гоночные обтекатели, сегодня работают для гаражных мастеров, которым нужны меньше веса, более быстрый вход в поворот и покрытие, переживающее погоду. Полный комплект кузовных деталей уличного мотоцикла снимает 4-7 кг против заводского ABS, и каждый килограмм, убранный выше центра масс, делает мотоцикл охотнее входящим в поворот.

Гид разбирает практическую сторону заказа кастомных углеволоконных деталей (custom carbon fiber parts for motorcycle) для мотоциклетных проектов: что имеет смысл изготавливать, как одиночный запрос превращается в отвержённую деталь, как проверяют посадку до затяжки болтов, чем потребности в деталях для автомобилей (custom carbon fiber parts for cars) отличаются от мотоциклетных и как кронштейн номерного знака переживает вибрацию. Цифры взяты из мелкосерийного производства, а не из брошюр.

Что можно заказать: кастомные углеволоконные детали для мотоцикла

Экономика благоприятствует мелким деталям, нагруженным вибрацией и заметным визуально. Конструктивные элементы рамы — задача инженера, а кузовные панели, крышки и защиты дают самый понятный возврат на единицу: гибкая пластиковая деталь заменяется ламинатом 2-3 мм, который держит форму на скорости.

Деталь	Вес OEM	Вес карбона	Экономия	Цена (мелкая серия)
Переднее крыло туринга	1.9 кг	0.9 кг	1.0 кг	180-320 $
Крышки зеркал (пара)	0.42 кг	0.17 кг	0.25 кг	90-150 $
Крышка бака + боковые панели	2.6 кг	1.15 кг	1.45 кг	420-760 $
Защита цепи	0.55 кг	0.24 кг	0.31 кг	110-190 $
Хвост / кокон седла	1.4 кг	0.62 кг	0.78 кг	260-480 $
Кронштейн номерного знака	0.35 кг	0.13 кг	0.22 кг	70-130 $

Вес — лишь половина пользы. Ламинат саржевого переплетения 2 мм примерно в 30 раз жестче на изгиб, чем заменяемая ABS-панель 2.5 мм, поэтому крышку не «плывет» на трассе, а защита цепи не трет о колесо на большом ходе подвески.

От сканирования до отверждения: как делается заказ

Надёжная мастерская начинает не с мешка ткани, а с ваших посадочных плоскостей. Вот как должен выглядеть заказ кастомных углеволоконных деталей для мотоцикла.

• Съём геометрии: заводскую деталь или мотоцикл сканируют в 3D, чтобы отверстия и базовые плоскости брались из геометрии, а не из догадок.
• Мастер-модель и форма: мастер-модель фрезеруется или печатается, корректируется под толщину грунта и превращается в женскую форму — именно эту оснастку вы оплачиваете в первой детали.
• Укладка: листы препрега режут, ориентируют 0°/90° с парой ±45° на поверхности под кручение и промежуточно уплотняют, чтобы углы не мостиковали и не морщились.
• Отверждение и резка: вакуум 0.08-0.1 МПа при цикле 80-120 °C, затем ЧПУ-обрезка фланца 2-3 мм и сверление отверстий с подкладной доской.
• Покрытие и контрольная сборка: УФ-стойкий лак поверх плетения, затем примерка на мотоцикле заказчика или на контрольной оснастке до отгрузки партии.

Спросите, откуда мастерская берёт посадочные плоскости. Если ответ «копируем старую деталь руками», готовьтесь к прокладкам при сборке; если «сканируем и учитываем усадку формы» — перед вами воспроизводимый процесс.

Посадка: геометрия переднего крыла Carbon fiber road glide front fender

Крышки туринговых мотоциклов показывают и возможность, и ловушку. Переднее крыло Road Glide из углеволокна снимает вес и выглядит правильно над широким передним колесом, но крышка живет в самом тяжелом месте мотоцикла: вблизи покрышки и вилки и постоянно достается камнями, вылетающими из протектора.

• Зазор до покрышки: 22-25 мм до короны протектора при полностью сжатой вилке — меряйте с поднятым колесом и утопленной вилкой, а не на подножке.
• Стек болтов: нержавеющие или титановые крепежи с изолирующими шайбами; прямой контакт карбона и алюминия дает гальваническую коррозию, и пятно уходит под лак.
• Нагрузка от стяжки вилки: стяжка, прикрученная к крышке, делает ее конструкцией — усильте зоны крепежа дополнительными слоями или оставьте стяжку плавающей декоративной.
• Удар камней: задайте жертвенный гелькоут или более толстый внешний слой на кромке входа; сколы — косметика, но влага в ламинате уже нет.

Соберите крышку насухую, затяните болты крест-накрест до 8-10 Н·м и проверьте зазор еще раз после 100 км — подвеска просядет, а стяжки сдвинутся.

Кастомные углеволоконные детали для автомобилей и что меняется на мотоцикле

Процесс во многом общ, но кастомные углеволоконные детали для автомобилей (custom carbon fiber parts for cars) живут в других рамках: панели крупнее, нужны большие формы и поверхность класса A, детали моторного отсека обязаны держать перегрев свыше 120 °C, а тиражи оправдывают автоклав и окраску в форме. Мотоциклетные детали меньше и геометрически сложнее — глубокие вытяжки, малые радиусы, вырезы под тросы, — но их рассматривают с метра, поэтому совпадение рисунка плетения на парных панелях само по себе аргумент продаж. Вибрация тоже важнее: однорядный или V-образный двигатель весь день качает деталь в широком спектре, поэтому клеевые швы и вставки (латунные или стальные резьбовые вставки, изолированные от ламината стеклом) обязательны там, где автомобильную деталь иногда просто приклеивают.

Кронштейн номерного знака из карбона, который переживает вибрацию

Кронштейн номерного знака — деталь, которую покупают дважды. Заводской пластик ломается по сгибу; жесткий карбоновый кронштейн передает каждый удар в монтажные отверстия и может пойти сеткой трещин вокруг них, если он всего 1.5 мм. Рабочая схема: кронштейн 2.5-3 мм с фрезерованной алюминиевой подложкой, резиновые разъемные вставки в четырех отверстиях и небольшой отступ, чтобы номер не гудел о хвост. Геометрия отражателя и подсветки должна оставаться законной, проверьте местное правило по углу наклона, затягивайте крепеж около 6 Н·м — дальше вы уже мнете ламинат, а не зажимаете деталь.

Часто задаваемые вопросы

Стоит ли заказывать одиночные углеволоконные детали для мотоцикла?

Для кузовных деталей и крышек — да, если важны вес и вид; ожидайте 70-760 $ за позицию в зависимости от размера и оснастки, первая деталь несет стоимость формы. Для конструктивных и подвесочных деталей ищите мастерскую с раскладкой слоев и данными по нагрузкам, а не чисто косметический цех.

Сколько занимает изготовление на заказ?

Обычно 2-4 недели для мелкой партии: несколько дней на сканирование и мастер-модель, неделя на форму, затем укладка, отверждение, покрытие и контрольная сборка. Пиковый сезон и подбор плетения добавляют времени, а полный комплект из четырех панелей часто отгружают одной партией, чтобы рисунок совпал.

Пожелтеют ли углеволоконные детали под солнцем?

Необработанный ламинат желтеет за сезон. Надежные детали покрыты лаком со стабилизаторами УФ; осматривайте покрытие раз в год и в жарком климате планируйте полировку и перекрытие каждые три-пять лет.

Заключение

Хорошие кастомные углеволоконные детали для мотоцикла рождаются из процесса, а не из выбора ткани: отсканированные посадочные плоскости, контролируемая укладка и отверждение, изолированный крепеж и примерка на реальном мотоцикле. Начните с деталей с понятной отдачей — крыло, крышка бака, защита цепи, хвост — и дайте мастерской доказать оснастку на одной детали до полного комплекта.
