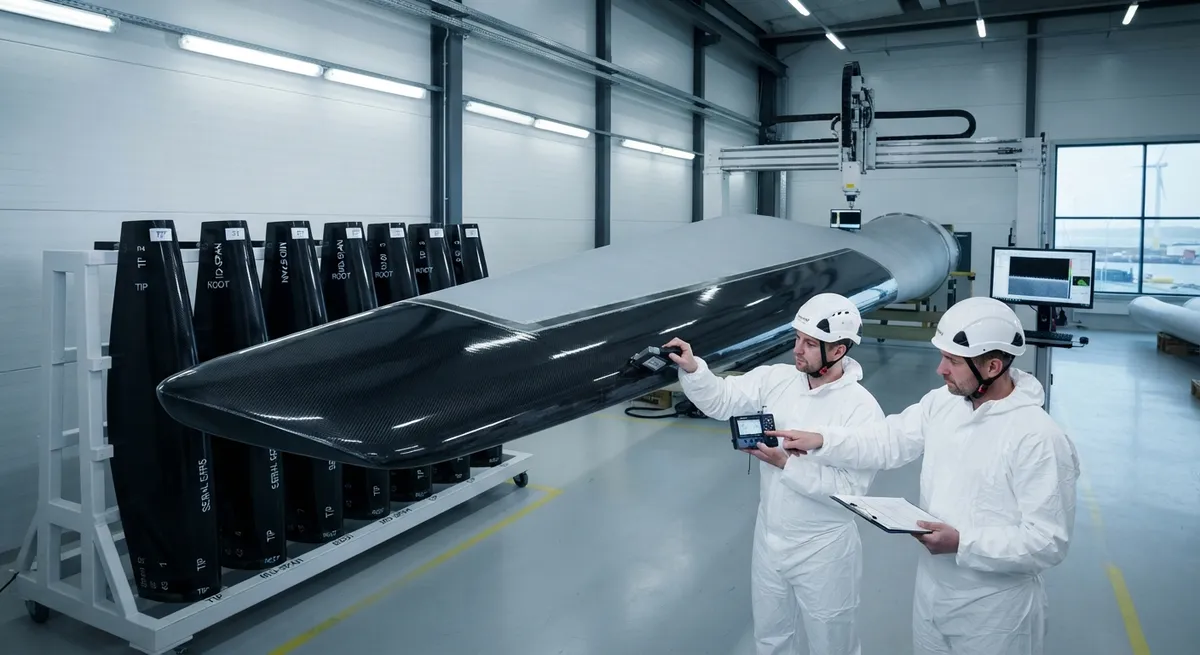

Эрозия передней кромки ветрогенераторных лопастей: защита из углеродного волокна как стандарт 2026 года

Эрозия передней кромки ветрогенераторных лопастей: почему защита из углеродного волокна становится стандартом 2026 года

Эрозия передней кромки лопастей ветрогенераторов стала одной из самых дорогостоящих эксплуатационных проблем в ветроэнергетике. Одна эродированная передняя кромка может снизить годовую выработку энергии на 3–8%, а на офшорных ветроплощадках класса I (среднегодовая скорость ветра 8,5–10 м/с на высоте ступицы) скорость кончика лопасти достигает 85–95 м/с, что значительно ускоряет эрозию. В глобальном масштабе ремонт и замена лопастей из-за эрозии передней кромки обходится примерно в 580–720 млн евро ежегодно в виде прямых затрат на техническое обслуживание, а потери выработки энергии добавляют 340–450 млн евро косвенных расходов.

В ответ на это операторы ветропарков и OEM-производители лопастей всё чаще указывают системы защиты передней кромки из углеродного волокна в качестве базового стандарта для новых конструкций и крупных модернизаций. Мировой рынок защиты передней кромки ветрогенераторных лопастей, оценённый в 280 млн долларов США в 2024 году, по прогнозам достигнет 540 млн к 2029 году при среднегодовом темпе роста 14,0%, причём доля систем на основе ККМ в новых установках, по прогнозам, достигнет 38% для офшорных и 22% для наземных новых построек к 2027 году.

Механизмы эрозии при скорости кончика лопасти

Эрозия передней кромки лопастей ветрогенераторов вызывается тремя основными механизмами, которые со временем разрушают поверхность лопасти:

• Ударная эрозия дождевыми каплями: при скорости кончика лопасти 85–95 м/с капля диаметром 3 мм ударяет переднюю кромку с кинетической энергией около 3,5 Дж, создавая мгновенные напряжения сжатия более 500 МПа. Повторные удары при типичной интенсивности дождя 500–2 000 капель/м²/с прогрессивно утомляют поверхность.
• Удар града и твёрдых частиц: градины диаметром 10–50 мм создают энергию удара 5–80 Дж. Системы ККМ выдерживают градины до 25 мм при скорости кончика лопасти без видимых повреждений.
• УФ-деградация и термоциклирование: полиуретановые покрытия деградируют при УФ-облучении (ISO 4892-2), твёрдость по Шору D падает с 75–80 до 55–60 после 3 000 часов ускоренных испытаний.

Стадия эрозии	Начало (умеренный климат)	Начало (офшор I класса)	Потери AEP	Стоимость ремонта (евро)
Микротрещины (гелькоут)	3–6 мес.	1–3 мес.	0,5–1,0%	2 000–5 000
Питтинг/шероховатость	12–18 мес.	6–10 мес.	1,5–3,0%	8 000–18 000
Расслоение покрытия	24–36 мес.	12–20 мес.	3,0–5,0%	20 000–40 000
Обнажение подложки	36–60 мес.	18–30 мес.	5,0–8,0%	35 000–60 000

Материальные системы защиты из ККМ

Системы защиты передней кромки на основе углеродного волокна — это не простые поверхностные покрытия, а многослойные композитные оболочки, приклеиваемые к передней кромке лопасти. Основная архитектура 2026 года включает тонкостенный ККМ-колпак толщиной 0,8–2,5 мм, соединённый со стеклопластиковой подложкой эпоксидным или полиуретановым клеем. Ключевые параметры производительности:

• Стойкость к дождевой эрозии: системы ККМ показывают начало повреждений при 120–180 минутах испытаний DNV-RP-0573 при 90 м/с, по сравнению с 8–15 минутами для стандартных полиуретановых покрытий.
• Сохранение аэродинамического профиля: ККМ-оболочки сохраняют шероховатость Ra 3–8 мкм в течение 18 месяцев офшорной эксплуатации против 25–50 мкм для полиуретана.
• Масса и инерция: ККМ-оболочка для 75-метровой лопасти добавляет 18–25 кг (против 45–60 кг для нержавеющей стали). Siemens Gamesa и Vestas теперь указывают ККМ для платформ 6 МВт+.

Свойство	ККМ LEP	Полиуретан (2K)	Нерж. сталь	Метод испытаний
Эрозионная стойкость (DNV, 90 м/с)	120–180 мин	35–55 мин	240+ мин	DNV-RP-0573
Шероховатость Ra после 18 мес.	3–8 мкм	25–50 мкм	2–5 мкм	ISO 4287
Масса на 75-м лопасть	18–25 кг	12–18 кг	45–60 кг	Взвешивание
КТР (направление волокон)	−0,5…−1,0 ppm/°C	+25…35 ppm/°C	+10…17 ppm/°C	ASTM E831
УФ-стойкость (ISO, 3 000 ч)	Без деградации	Шор D 75→55	Без деградации	ISO 4892-2
Срок службы (офшор I)	8–12 лет	2–4 года	10–15 лет	Полевые данные

Производственный процесс

Изготовление ККМ-оболочек защиты передней кромки проходит четыре этапа: (1) изготовление формы по негативному профилю передней кромки; (2) выкладка углеродной ткани (2×2 саржа, 200–400 г/м²) с эпоксидной смолой; (3) вакуумная упаковка и отверждение при 80–120°C в течение 4–8 часов; (4) обрезка, контроль и упаковка. LM Wind Power установила более 1 200 систем ККМ LEP с 2021 года.

Часто задаваемые вопросы

Что вызывает эрозию передней кромки ветрогенераторных лопастей?

Эрозия вызывается ударами дождевых капель при скорости кончика лопасти 85–95 м/с, градом (10–50 мм), абразивным износом песком, УФ-деградацией и термоциклированием (−20°C до +65°C). Каждый этап ухудшает аэродинамику и снижает годовую выработку.

Сколько стоит система защиты из углеродного волокна по сравнению с альтернативами?

ККМ-система: 8 000–15 000 евро на лопасть (75 м офшор), полиуретан: 2 000–4 000 евро, нержавеющая сталь: 12 000–22 000 евро. Полная стоимость владения за 20 лет: ККМ — 22 000–35 000 евро, полиуретан — 32 000–60 000 евро.

Какие сертификационные испытания требуются для систем защиты передней кромки?

Основной стандарт — DNV-RP-0573 (испытание на эрозию дождём при 90 м/с). Офшорный класс LEP должен показывать отсутствие видимых повреждений через 90 минут. Дополнительно: ISO 4892-2 (УФ), ISO 4287 (шероховатость), ASTM E831 (КТР), DNV-ST-0376 (прочность клеевого соединения более 5 МПа при −30°C и +70°C).
