Углепластиковые рамы тележек поездов: легкая конструкция для высокоскоростных магистралей и метро

Эволюция конструкций рессорного подвешивания рельсовых транспортных средств

Современные высокоскоростные поезда и системы метро предъявляют все более высокие требования к ходовой части для обеспечения эксплуатационных характеристик на скоростях, превышающих 300 км/ч. Рама тележки — структурный костяк, поддерживающий оси, подвеску и тяговое оборудование — традиционно изготавливается из сварной стали или чугуна, с типичной массой 1 800-2 500 кг на единицу. Углепластиковые рамы тележек представляют собой смену парадигмы в проектировании рельсовых транспортных средств, обеспечивая снижение массы на 35-50% при сохранении или превышении структурных характеристик металлических аналогов.

По данным анализа MarketsandMarkets, мировой рынок композитов для железных дорог в 2025 году оценивался в 2,1 миллиарда долларов и, по прогнозам, достигнет 4,8 миллиарда долларов к 2032 году. Применение в рамах тележек является одним из наиболее быстрорастущих сегментов, движимых регуляторным давлением по снижению осевых нагрузок — особенно для высокоскоростных магистралей в Японии, Франции, Германии и Китае, где максимальные осевые нагрузки строго ограничены 17 тоннами.

Материалы и структурное проектирование композитных рам тележек

Углепластиковые рамы тележек обычно изготавливаются с использованием комбинации однонаправленных и тканых препрегов, с последовательностями укладки, разработанными для восприятия сложных многоосных нагрузок, которые испытывают рамы тележек в процессе эксплуатации. Ключевые конструктивные соображения включают:

• Основные пути нагружения: Элементы боковых рам испытывают изгибающие моменты 150-250 кН·м при экстренном торможении, что требует ламинатов толщиной 20-30 мм с объемной долей волокна 60-65% в продольном направлении. Квазиизотропные укладки с ориентированными под углом слоями воспринимают сдвиговые и крутильные нагрузки при движении по кривым и неровностям пути.
• Зоны болтовых и клеевых закладных элементов: Металлические вставки — обычно из кованого алюминия 7075-T6 или титана Ti-6Al-4V — совместно отверждаются или вклеиваются в композитную структуру в точках крепления. Эти вставки распределяют сосредоточенные нагрузки от пневморессор, амортизаторов, тормозных устройств и тяговых двигателей без расслоения. Требования к прочности на вырыв превышают 80 кН для точек крепления первичного подвешивания.
• Усталостные характеристики: Рамы тележек из УГФ продемонстрировали пределы усталостной выносливости 60-70% от предела прочности при растяжении в течение 10 миллионов циклов в лабораторных испытаниях по сравнению с 30-40% для стали S355JR и 25-35% для чугуна. Это соответствует расчетному сроку службы, превышающему 30 лет в типичной высокоскоростной эксплуатации, по сравнению с 15-20 годами для сварных стальных рам.
• Терморегулирование: Тепловое излучение тормозных дисков при повторяющихся экстренных остановках может повышать локальную температуру рамы до 120-180°C. Для компонентов рам тележек вблизи тормозных систем требуются высокотемпературные эпоксидные системы с Tg выше 200°C.

Сравнительные характеристики: УГФ vs. Сталь vs. Алюминий

Параметр	Рама тележки из УГФ	Сварная сталь (S355JR)	Алюминий (6082-T6)	Экономия веса
Масса на тележку (кг)	1 100-1 400	1 800-2 500	1 500-2 000	30-56% vs сталь
Прочность на растяжение (МПа)	850-1 050 (квазиизотропный)	470-510	310-340	в 1,7-2,2 раза прочнее
Удельная жесткость (ГПа/(г/см³))	70-85	25-27	26-28	в 2,6-3,3 раза жестче/вес
Усталостная выносливость (10⁷ циклов)	60-70% от UTS	30-40% от UTS	25-35% от UTS	в 1,7-2,8 раза дольше
Коррозионная стойкость	Отличная (без гальваники при изоляции)	Плохая (требует покрытия)	Умеренная (анодирование)	Не требует перекраски
Межосмотровый интервал (лет)	8-12	3-5	4-6	в 2-4 раза дольше
Производственный цикл (на раму)	5-8 дней (отверждение + сборка)	3-5 дней	3-5 дней	Сопоставимо в серии

Снижение неподрессоренной массы, достигаемое с помощью рам тележек из УГФ, дает прямые эксплуатационные преимущества: снижение износа пути (12-18% уменьшение усталости головки рельса по данным полевых испытаний Network Rail), снижение энергопотребления на тонно-километр (4-7% улучшение) и более высокие допустимые скорости движения на существующей инфраструктуре.

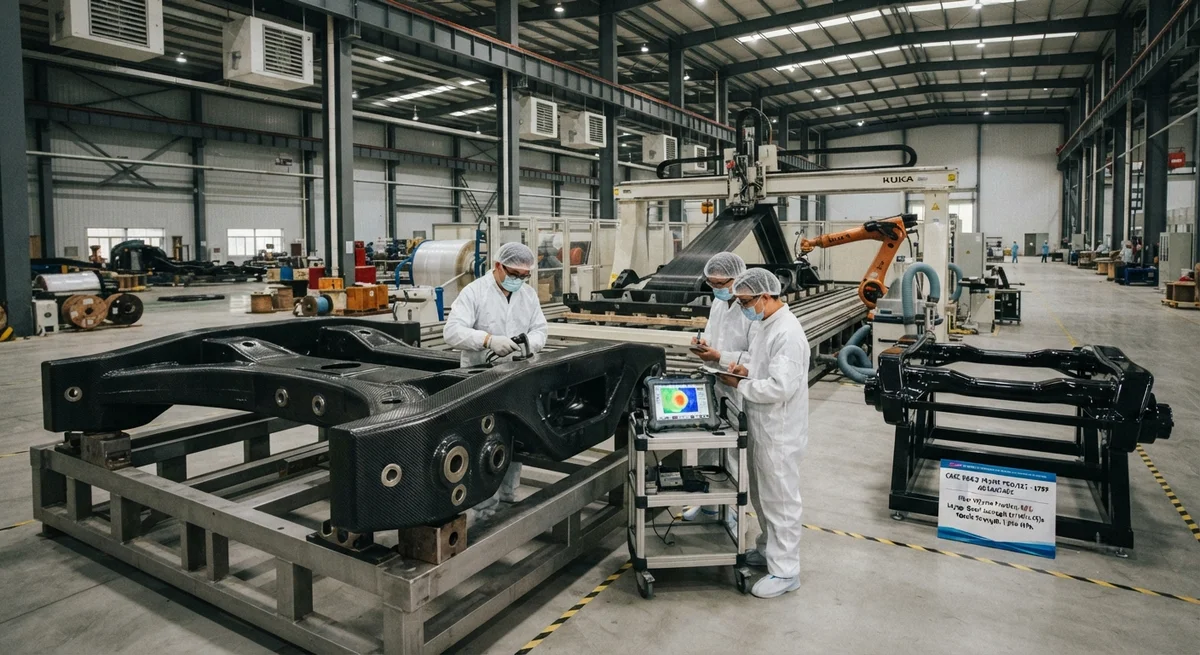

Производственные процессы для рам тележек из УГФ

Производство углепластиковых рам тележек включает несколько специализированных этапов:

• Автоматическая выкладка волокна (AFP): Крупногабаритные рамы тележек — обычно длиной 2,5-3,5 м — выкладываются с помощью многоосных AFP-головок, способных одновременно укладывать 8-16 жгутов со скоростью 20-40 кг/час.
• Отверждение вне автоклава (OOA): OOA-препреги отверждаются в нагреваемых пресс-формах или промышленных печах под вакуумом в течение 6-8 часов при 120-180°C, обеспечивая пористость ниже 2%.
• Неразрушающий контроль: Каждая рама тележки проходит ультразвуковой C-скан по ASTM E2580 и КТ-сканирование для зон закладных элементов.
• Механическая обработка: Алмазный инструмент со скоростью шпинделя 8 000-15 000 об/мин используется для сверления болтовых отверстий по допуску H7.

Эксплуатационные характеристики и сертификация

Углепластиковые рамы тележек внедрены в коммерческую эксплуатацию на нескольких крупных железнодорожных сетях. Японские поезда Синкансэн серии N700S включают компоненты из УГФ, экономя примерно 400 кг на поезд. Китайские высокоскоростные поезда CR400 Fuxing тестируют полностью углепластиковые рамы тележек с 2023 года с пробегом более 500 000 км. Программа Shift2Rail Европейского Союза финансировала разработку композитных рам через проект INNOWAG.

Сертификация проводится по стандартам EN 13749, EN 13103 и VDV 152. Ключевые требования: статические испытания при 1,5-кратной нагрузке, усталостные испытания до 10 млн циклов, испытания на пожаробезопасность по EN 45545-2 уровня HL3.

Анализ затрат и выгод для железнодорожных операторов

Фактор стоимости жизненного цикла	Рама тележки из УГФ	Стальная рама тележки
Начальная стоимость (пилотная партия 10 шт.)	$85 000-120 000	$35 000-55 000
Стоимость (500+ шт./год)	$55 000-75 000	$32 000-48 000
Масса на тележку (кг)	1 200	2 100
Годовая экономия энергии	$4 200-6 800	—
Снижение затрат на обслуживание пути/год	$2 000-4 500	—
Интервал замены (лет)	30+	15-20
Стоимость жизненного цикла за 30 лет	$180 000-260 000	$220 000-340 000

Несмотря на более высокую начальную стоимость, рамы из УГФ обеспечивают более низкую совокупную стоимость владения за 30 лет службы.

Часто задаваемые вопросы

Как углепластиковые рамы тележек работают при экстремально низких температурах?

Углепластиковые композиты демонстрируют отличные низкотемпературные характеристики: прочность на межслойный сдвиг увеличивается на 10-15% при снижении температуры с 20°C до -40°C. Разница в коэффициентах теплового расширения между углеродным волокном и металлическими вставками компенсируется эластомерным адгезивным слоем 0,5-1,0 мм. Операторы Транссибирской магистрали подтвердили работоспособность компонентов при -50°C после 50 000 км пробега.

Можно ли модернизировать существующие стальные рамы композитными компонентами?

Гибридный подход возможен. Существующие стальные рамы могут включать замену неосновных элементов на УГФ-аналоги, обеспечивая снижение массы на 15-25% без изменения конструкции тележки. Для полного снижения массы на 35-50% рекомендуется полная переработка конструкции.

Каковы требования пожарной безопасности для углепластиковых рам тележек?

Композитные рамы тележек должны соответствовать уровню опасности HL3 по EN 45545-2. Фенольные и бензоксазиновые смолы обеспечивают LOI 38-45% со скоростью тепловыделения ниже 60 кВт/м². Многие конструкции используют гибридные смоляные системы: эпоксидная смола для структурного ламината с 1-2 мм поверхностным слоем из огнестойкой фенольной смолы.
