Всестороннее B2B-руководство по выбору квалифицированной лаборатории неразрушающего контроля для композитных компонентов из углеродного волокна. Охватывает шесть критических типов дефектов, критерии выбора методов НК, требования к аккредитации и отраслевые требования.

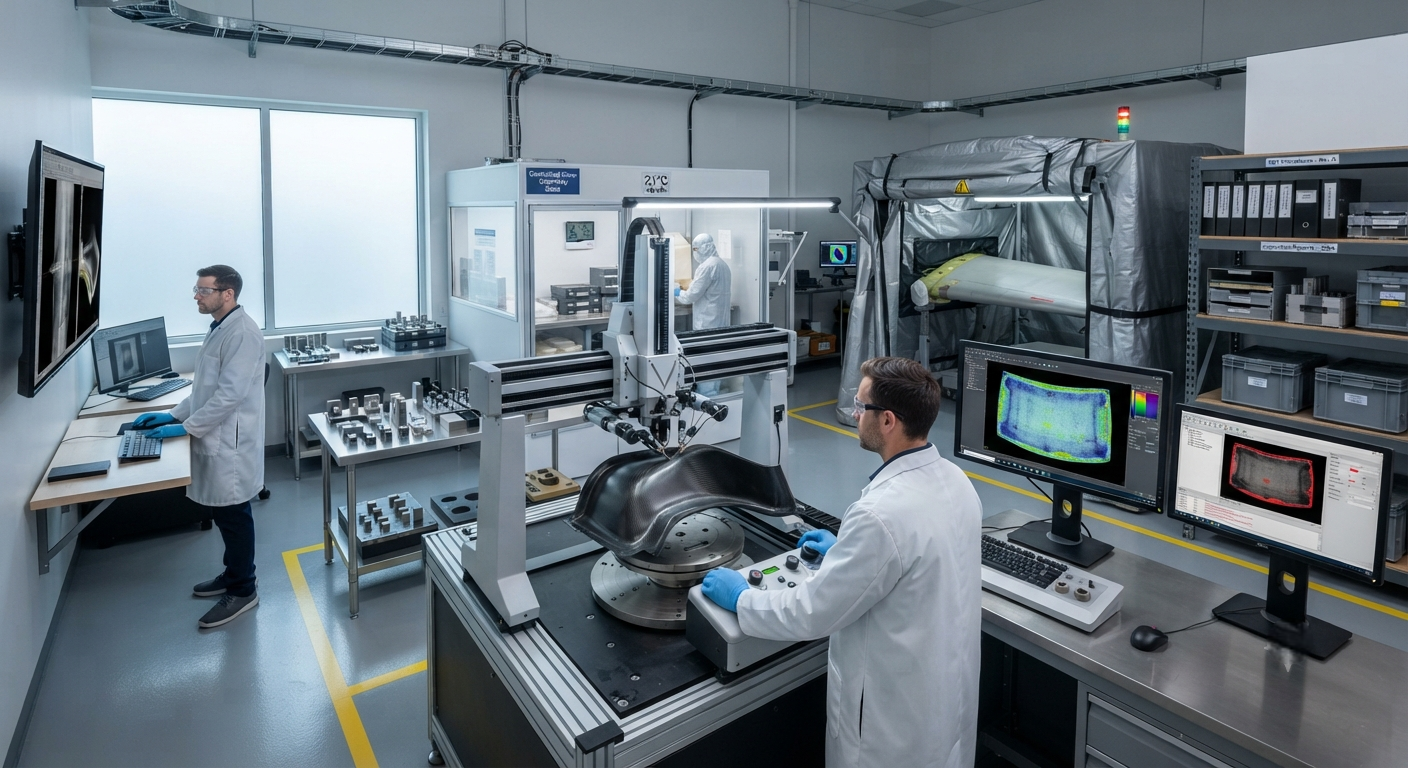

Введение в неразрушающий контроль компонентов из углеродного волокна в B2B-производстве
Неразрушающий контроль (НК) является критически важным процессом обеспечения качества в индустрии композитов из углеродного волокна. В отличие от металлических компонентов, где дефекты часто можно обнаружить визуальным осмотром, композиты требуют специализированных методов контроля из-за их анизотропных свойств, слоистой конструкции и скрытого характера критических дефектов. Для B2B-покупателей, закупающих детали из углеродного волокна, выбор квалифицированной лаборатории НК так же важен, как и выбор правильной системы материалов и производственного процесса.
Мировой рынок услуг НК для углеродного волокна оценивался примерно в 680 миллионов долларов в 2025 году и, по прогнозам, достигнет 1,15 миллиарда долларов к 2030 году при среднегодовом темпе роста 11,2%. Этот рост обусловлен повышением требований к качеству в авиакосмической отрасли, расширением использования углеродного волокна в автомобильных конструкциях и быстрым масштабированием производства лопастей ветряных турбин.
Основные типы дефектов в композитах из углеродного волокна и их обнаружение
Понимание ландшафта дефектов — первый шаг в выборе соответствующих методов НК. Дефекты композитов делятся на несколько категорий:
- Расслоение: Разделение между соседними слоями ламината, вызванное ударным повреждением или отклонениями в производственном процессе. Минимальный обнаруживаемый размер расслоения для критических аэрокосмических компонентов обычно составляет 6 мм.
- Пористость и пустоты: Захваченный воздух или летучие вещества внутри ламината. Для аэрокосмических компонентов требуется пористость ниже 1% по объёму.
- Отслоение: Разделение в клеевых соединениях или на границе между ламинатом и сердечником. Критично в сэндвич-панелях.
- Волнистость волокон: Отклонение волокон от заданной ориентации, снижающее прочность на сжатие на 15–40%.
- Ударные повреждения: События с низкой скоростью удара, вызывающие внутреннее расслоение и растрескивание матрицы.
- Включения и инородные предметы: Загрязнители, встроенные в ламинат.
| Тип дефекта | Критичность (1–5) | Основной метод НК | Вторичный метод | Типичный предел приемки | Промышленный стандарт |
|---|---|---|---|---|---|
| Расслоение | 5 | УЗ C-сканирование (10–15 МГц) | Шерография, КТ | Нет ≥ 6 мм (аэро) | ASTM E2580 |
| Пористость (>1%) | 4 | УЗ-затухание | КТ, кислотное растворение | <1% об. (аэро) | ASTM D2734 |
| Отслоение | 5 | УЗ (импульсный эхо-метод) | Простукивание, термография | Нет ≥ 12 мм (аэро) | ASTM D6415 |
| Волнистость волокон | 3 | УЗ C-сканирование | КТ, микрошлиф | Коэфф. волнистости < 1:15 | ASTM E2580 |
| Ударные повреждения | 5 | УЗ (прозвучивание) | Термография | Без роста после 2× ресурса | FAA AC 20-107B |
| Включения/FOD | 3 | Рентгеновская КТ | УЗ | Нет ≥ 2 мм (аэро) | ASTM E2662 |
Выбор метода НК на основе материала и геометрии
Выбор подходящих методов НК зависит от нескольких взаимосвязанных факторов:
- Ультразвуковой контроль: Наиболее широко используемый метод НК. Частоты: 5 МГц для проникновения до 100 мм, 10–15 МГц для разрешения до 0,5 мм.
- Рентгеновская компьютерная томография: Золотой стандарт для компонентов сложной геометрии. Разрешение вокселей 5–50 мкм.
- Термография: Быстрая проверка больших площадей. Наилучшие результаты для дефектов на глубине ≤3 мм.
- Лазерная шерография: Чувствительна к отслоениям в тонкостенных сэндвич-структурах.
- Метод простукивания: Самый простой портативный метод.
Требования к аккредитации и сертификации лабораторий НК
Доверие к лаборатории НК устанавливается через стороннюю аккредитацию:
ISO/IEC 17025
Фундаментальный международный стандарт. По состоянию на 2026 год около 1 850 аккредитованных лабораторий по всему миру.
NAS 410 / EN 4179
Квалификация персонала НК для аэрокосмических компонентов.
NADCAP
Обязателен для аэрокосмических компонентов. Покрывает требования сверх ISO/IEC 17025.
| Аккредитация | Сфера | Промышленность | Периодичность аудита | Годовая стоимость |
|---|---|---|---|---|
| ISO/IEC 17025 | Общая компетенция | Все отрасли | 18 мес. | $8 000–$15 000 |
| NAS 410 / EN 4179 | Квалификация персонала | Аэрокосмическая | 5 лет | $2 000–$5 000/чел. |
| NADCAP | НК композитов | Аэрокосмическая | 12 мес. | $12 000–$25 000 |
Квалификационный аудит: что должны проверить B2B-покупатели
Перед привлечением лаборатории НК проведите структурированный аудит:
- Квалификация персонала: Проверьте сертификаты II и III уровня.
- Калибровка оборудования: Просмотрите сертификаты калибровки с прослеживаемостью к национальным стандартам.
- Исследования вероятности обнаружения: Для ответственных применений лаборатория должна предоставить данные POD (90/95).
- Квалификация процедур: Наличие письменных процедур НК.
- Эталонные стандарты: Наличие калибровочных блоков с известными дефектами.
- Управление данными: Полная прослеживаемость каждого проверенного компонента.
Отраслевые требования по секторам
| Сектор | Основной метод НК | Ключевые стандарты | Типичный процент брака |
|---|---|---|---|
| Аэрокосмический | PAUT + КТ | FAA AC 20-107B | 3–8% |
| Автомобильный | УЗ + термография | ISO 26262 | 2–5% |
| Ветроэнергетика | УЗ + шерография | DNV-ST-0376 | 5–12% |
| Морской | УЗ + простукивание | Lloyd's Register | 4–10% |
Часто задаваемые вопросы
Какова минимальная приемлемая частота ультразвукового контроля для аэрокосмических компонентов из углеродного волокна?
Для аэрокосмических компонентов минимальная частота УЗК обычно составляет 5 МГц. Для тонких ламинатов (≤ 8 мм) рекомендуются датчики 10–15 МГц. Для толстых ламинатов (> 40 мм) предпочтительны датчики 2,25–5 МГц.
Чем отличается подход НК для новых деталей и для контроля в процессе эксплуатации?
НК новых деталей проводится в контролируемой лабораторной среде. Эксплуатационный контроль часто проводится в полевых условиях с ограниченным доступом, где порог обнаружения дефектов обычно больше (12 мм против 6 мм).
Каков типичный диапазон стоимости НК компонентов из углеродного волокна?
Ручной УЗК: $50–$150/час (лаборатория) до $200–$400/час (выезд). Автоматический УЗ C-скан: $500–$2 000/м². Рентгеновская КТ: $200–$800 для малых деталей, $2 000–$15 000 для крупных. Термография: $100–$400/м².
Может ли одна лаборатория НК обслуживать несколько отраслей?
Да, но с ограничениями: аэрокосмический сектор требует аккредитации NADCAP; ветроэнергетика требует полевой работы; автомобильное производство требует циклов 30–120 секунд на деталь.
Как искусственный интеллект влияет на НК композитов?
Модели глубокого обучения классифицируют дефекты с точностью 92–97%; генеративные ИИ-модели сокращают время КТ-сканирования на 50–70%; инструменты сегментации на базе ИИ обеспечивают точность измерения 0,1 мм.
