Сертификация водородных баллонов типа V: путь стандартов для бесфутеровочных композитных сосудов

Введение

Хранение водорода — одна из определяющих инженерных проблем энергетического перехода, а композитные сосуды под давлением стали ведущим решением для бортового и мобильного хранения, поскольку достигают самой высокой гравиметрической и объемной эффективности среди практичных технологий удержания. Баллоны для водорода классифицируются по типам I-V, каждый из которых представляет эволюцию в сторону снижения массы. Тип V — самый новый и агрессивный: полностью бесфутеровочный композитный сосуд, в котором полимерный лайнер, предотвращающий проницание, устранен, а углеродная композитная оболочка должна обеспечивать и удержание давления, и газовый барьер. Устранение лайнера снижает массу и упрощает производство, но поднимает фундаментальный вопрос сертификации — как баллон, хранящий газ в прямом контакте с композитной оболочкой, доказывает соответствие стандартам безопасности и производительности?

В этой статье объясняется конструкция типа V, почему она привлекательна для хранения водорода, и путь стандартов сертификации, который она должна пройти. Мы рассмотрим типы сосудов для контекста, свойства, делающие бесфутеровочное хранение сложным, применимые стандарты (включая UN/ECE R134, ISO 19881 и развивающиеся руководства по типу V) и квалификационные испытания, которые производители должны пройти.

Типы сосудов от I до V

Классификация сосудов — важный контекст, потому что каждый тип несет разные требования сертификации и разные характеристики диффузии водорода. Прогресс идет в сторону меньшего количества материала и меньшей массы:

Тип	Конструкция	Лайнер	Типичное рабочее давление	Ключевая характеристика
Тип I	Цельнометаллический (сталь или алюминий)	— (стенка и есть барьер)	200-450 бар	Самый тяжелый, полностью металлический барьер
Тип II	Металлический цилиндр с кольцевой обмоткой из волокна	Металл	200-450 бар	Кольцевая обмотка снижает массу
Тип III	Полностью композитный с металлическим лайнером	Металл (алюминий)	350-700 бар	Металлический лайнер обеспечивает барьер
Тип IV	Полностью композитный с полимерным лайнером	Полимер (ПЭВП, ПА)	350-700 бар	Легче, полимерный лайнер предотвращает проницание
Тип V	Полностью бесфутеровочный композит	Нет	350-700 бар (развивающийся)	Самый легкий; композит и структура, и барьер

Сосуды типа IV в настоящее время — основной поток для автомобильного и транспортного водорода, потому что полимерный лайнер надежно управляет проницанием водорода. Тип V устраняет даже этот лайнер, обещая лучшую массу и более простой, более дешевый маршрут производства — ценой гораздо более требовательной среды сертификации.

Почему бесфутеровочное хранение сложно

Удаление лайнера решает проблему массы, но создает три взаимодействующих вызова, которые формируют историю сертификации: проницание водорода, бесфутеровочное уплотнение в горловине и толерантность к повреждениям оболочки, которая теперь является единственным газовым барьером.

• Проницание водорода: Молекулы водорода достаточно малы, чтобы диффундировать через полимерную матрицу композита. Лайнер существует главным образом для того, чтобы держать проницание на пренебрежимом уровне. В бесфутеровочной конструкции сама композитная оболочка должна ограничивать проницание, что требует высокой объемной доли волокна, низкопористой матрицы и контроля трещин при циклическом давлении.
• Уплотнение горловины: Лайнер — естественная среда для уплотнения металлической горловины, соединяющей баллон с клапаном и трубопроводом. Без него уплотнение между композитной оболочкой и горловиной должно проектироваться непосредственно в интерфейс типа стекло-металл, трудный узел, который должен оставаться герметичным в течение тысяч циклов и колебаний температуры.
• Толерантность к повреждениям: В сосудах с лайнером трещина лайнера или небольшой поверхностный дефект композита сдерживаем. В бесфутеровочном сосуде любая сквозная трещина становится прямым путем утечки и потенциальным структурным отказом, поэтому критерии толерантности к повреждениям и требования инспекции становятся центральными для безопасности.

Эти вызовы не дисквалифицирующие — несколько производителей продемонстрировали бесфутеровочные прототипы — но они смещают бремя доказательства, и органы сертификации все еще строят зрелый консенсусный стандарт того, как это доказательство делается.

Ландшафт стандартов

Сертификация водородных баллонов управляется набором стандартов, и сосуд типа V должен быть квалифицирован против наиболее релевантного из них. Единого повсеместно принятого стандарта типа V еще нет, поэтому производители обычно добиваются сертификации против существующего стандарта водородных баллонов, демонстрируя эквивалентность через дополнительные испытания:

• UN/ECE R134 (одобрение типа транспортных средств на водороде): Основное регулирование для бортового хранения топлива в автомобилях, задающее материалы, конструкцию и батарею квалификационных испытаний, включая разрыв, цикличность, утечку и столкновение.
• ISO 19881 (Газообразный водород — топливные контейнеры наземных транспортных средств): Международный стандарт для топливных контейнеров на водороде, во многом гармонизированный с ECE R134 и цитируемый по всему миру.
• ISO 11119-3 (Газовые баллоны — композитные трубы с кольцевой и полностью усиленной конструкцией): Применим для стационарных и некоторых транспортных применений, охватывая композитные баллоны и их квалификацию.
• SAE J2579 (стандарт топливных систем в топливных элементах и других водородных транспортных средствах): Североамериканский стандарт, включающий испытания проницания и долговечности, ориентированные на полимерные и развивающиеся бесфутеровочные конструкции.
• ASME Кодекс по котлам и сосудам под давлением (BPVC) и смежное: Для стационарного хранения приложения охватывают высоконапорные композитные сосуды, с отдельным рассмотрением бесфутеровочных конструкций.

Поскольку тип V нов, сертификация часто достигается квалификацией против самых строгих существующих положений (обычно ECE R134 или ISO 19881), затем добавлением бесфутеровочных доказательств, таких как долгосрочное измерение проницания и усиленное тестирование толерантности к повреждениям. Развивающееся направление — специальная статья по типу V, но пока она не принята повсеместно, бремя лежит на демонстрации эквивалентности.

Батарея квалификационных испытаний

Независимо от применимого стандарта, водородный баллон типа V должен пройти требовательную батарею испытаний. Конкретный список зависит от применения и органа, но основные элементы согласуются с квалификацией высоконапорных водородных баллонов:

Испытание	Цель	Актуальность для бесфутеровочной конструкции
Гидравлический разрыв	Проверка минимального давления разрыва с заданным запасом к рабочему	Базовая структурная целостность композитной оболочки
Циклирование давления (гидравлическое и газовое)	Доказательство стойкости к усталости за расчетный срок (обычно 5,000-15,000 циклов)	Зарождение и рост трещин в матрице определяют проницание и срок
Испытание проницания / утечки	Измерение скорости диффузии водорода сквозь стенку в рабочих условиях	Критично: сам композит должен соответствовать пределу проницания
Теоретическая заправка / термоциклирование	Имитация быстрой заправки и температурных экстремумов	Температуры и тепловые напряжения влияют на матрицу и уплотнения
Испытание на удар и падение	Проверка толерантности контейнера к повреждениям	Любое поверхностное повреждение вблизи сквозного сечения становится риском утечки и отказа
Испытание огнестойкости	Проверка безопасного поведения (сброса давления) при пожаре	Размер предохранительного устройства учитывает деградацию композита

Для бесфутеровочного сосуда испытания проницания и толерантности к повреждениям несут непропорционально большой вес, поскольку композит — и структурный элемент, и единственный газовый барьер. Каждое испытание дает данные для установки пределов срока службы, интервалов инспекции и протокола сброса давления.

Консистентность производства и контроль качества

Сертификация зависит от демонстрации, что испытанное — это то, что будет производиться, что делает консистентность производства столь же важной, как и конструкция. Для бесфутеровочных баллонов это особенно требовательно, потому что единственный производственный дефект в барьерном слое может быть разницей между безопасным сосудом и утечкой, потенциально отказом. Ключевые вопросы качества включают:

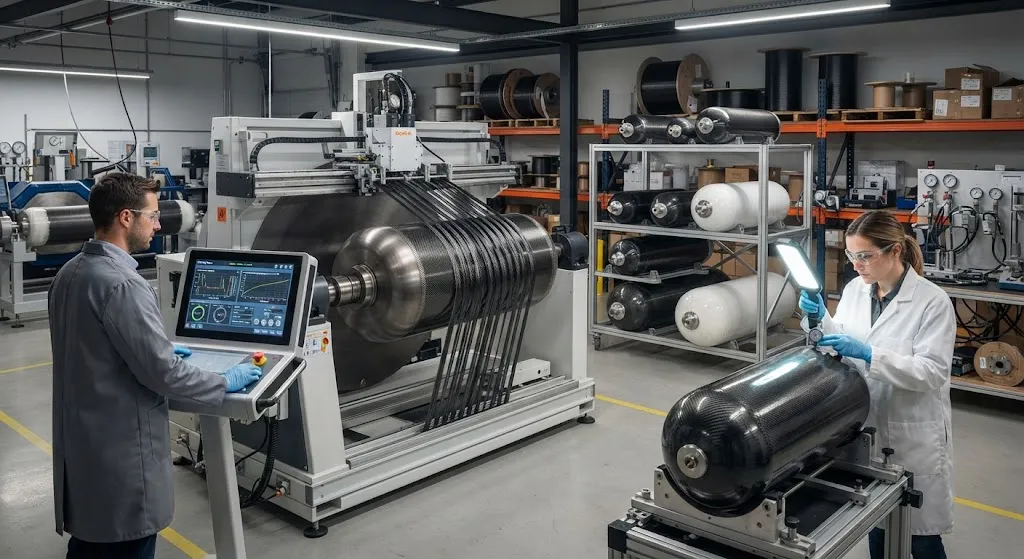

• Натяжение и укладка при намотке волокна: Согласованная схема обмотки и контроль натяжения управляют пористостью матрицы, которая напрямую задает проницание.
• Качество матрицы и содержание пустот: Пустоты — центры зарождения микротрещин, становящихся путями проницания; низкое содержание пустот — предпосылка сертификации.
• Интерфейс горловины и оболочки: Бесфутеровочное уплотнение в горловине должно быть произведено повторяемым документированным процессом, поскольку оно не может опираться на полимерный лайнер для поглощения допусков.
• Инспекция и неразрушающий контроль: Ультразвуковой и компьютерно-томографический контроль используются для проверки внутренней сплошности, так как визуальная инспекция не видит дефекты уровня матрицы.

Регуляторы все чаще требуют надежной квалификации процесса наряду с квалификацией продукта — доказательства того, что производственная линия, а не только опытные образцы, может удерживать требуемые допуски. Это практический мост между заголовками о потенциале типа V и реальностью сертифицированных, находящихся в эксплуатации сосудов.

Часто задаваемые вопросы

Существует ли уже официальный повсеместно принятый стандарт баллона типа V?

Пока нет. Нет единого выделенного стандарта типа V, признанного каждым органом. Производители в настоящее время квалифицируют сосуды типа V против самых строгих существующих стандартов хранения водорода — чаще всего UN/ECE R134 или ISO 19881 для транспортных средств и ISO 11119-3 или ASME-связанные кодексы для некоторых стационарных применений — и добавляют бесфутеровочные доказательства, такие как расширенное измерение проницания и усиленное тестирование толерантности к повреждениям, чтобы показать эквивалентность. Органы стандартизации работают над выделенной статьей по типу V, и пока она не принята повсеместно, квалификация неизбежно построена на индивидуальном рассмотрении со значительными дополнительными испытаниями и переговорами с органом.

Как бесфутеровочный баллон предотвращает утечку водорода сквозь композит?

Бесфутеровочный баллон управляет проницанием конструкцией, а не отдельным барьерным слоем. Композитная оболочка изготавливается с высокой объемной долей волокна и низкопористой матрицей, а намотка управляется так, чтобы держать пустоты матрицы и микротрещины ниже порога, создающего непрерывный путь утечки. Диффузия водорода через полимерную матрицу невелика, но объем все равно должен соответствовать регламентному пределу проницания, поэтому конструкцию оболочки и процесс нужно строго контролировать. Узел горловины и оболочки также проектируется для прямого уплотнения, заменяя простое уплотнение, которое обеспечил бы полимерный лайнер. На практике достижение предела проницания — одна из самых трудных частей квалификации типа V, потому что запас мал и зависит от консистентности производства.

Почему не оставить лайнер и не использовать баллон типа IV?

Для большинства текущих водородных применений тип IV — проверенный низкорисковый выбор, а бесфутеровочный тип V преследуется там, где экономия массы или стоимости оправдывает дополнительное бремя сертификации. Лайнер добавляет массу (примерно 5-10% веса сосуда для полимерного лайнера) и шаг производства, а также может ограничивать температурный диапазон и срок службы. Его удаление дает самый легкий возможный сосуд, упрощает намотку и может снизить стоимость в масштабе. Торговля в том, что вы должны доказать, что одна композитная оболочка справляется с проницанием, уплотнением и толерантностью к повреждениям — именно поэтому тип V сначала входит в эксплуатацию в чувствительных к массе ролях, таких как аэрокосмос и высокопроизводительный транспорт, прежде чем вытеснить тип IV на чувствительных к стоимости рынках.

Заключение

Бесфутеровочные водородные баллоны типа V представляют передовую линию легкого удержания давления, обещая наименьшую массу и более простой маршрут производства, но несут бремя сертификации, связанное с двумя трудными проблемами: удержание водорода от проницания сквозь композитную оболочку и уплотнение горловины без лайнера. Пока не придет универсальный стандарт типа V, квалификация идет против существующих высоконапорных стандартов, таких как UN/ECE R134 и ISO 19881, дополненных бесфутеровочными доказательствами. Решающие факторы — контроль проницания, толерантность к повреждениям и консистентность производства — те же факторы, которые определяют, безопасен ли любой водородный сосуд в эксплуатации.

Для инженеров и покупателей, оценивающих бесфутеровочное хранение водорода, практический вывод: качество материала и консистентность процесса — основа сертификации. Ознакомьтесь с нашими углеродными материалами для применения в сосудах под давлением, или свяжитесь с нашей технической командой, чтобы обсудить спецификации волокна и препрега для производства высоконапорных водородных баллонов.
