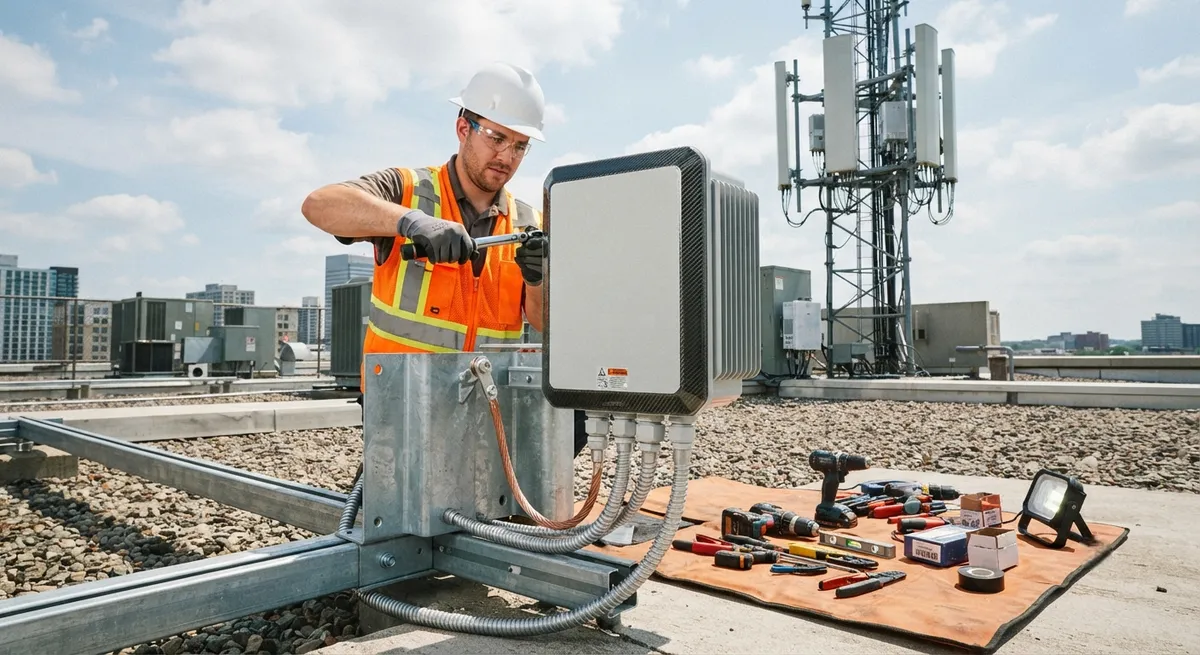

Углепластиковые корпуса для электрошкафов: ЭМС-экранирование, управление тепловым режимом и применение в инфраструктуре 5G

Введение: преимущества CFRP-корпусов

Мировой рынок электрошкафов, по прогнозам, достигнет 12,5 миллиардов долларов к 2030 году, что обусловлено расширением телекоммуникационной инфраструктуры 5G, внедрением промышленного Интернета вещей и установками возобновляемой энергии. Традиционные корпуса из листовой стали (оцинкованной, нержавеющей или окрашенной мягкой стали) и алюминия хорошо служили промышленности в течение десятилетий, предлагая низкую стоимость, устоявшиеся производственные процессы и предсказуемые характеристики. Однако появление 5G и периферийных вычислений предъявило требования, с которыми обычные металлические корпуса с трудом справляются: электромагнитное экранирование (ЭМС) в сочетании с лёгкой некорродирующей конструкцией; пассивное управление тепловым режимом без движущихся частей в наружных условиях; и диэлектрические свойства, предотвращающие образование петель заземления в чувствительном RF-оборудовании.

Композиты, армированные углеродным волокном (CFRP), предлагают уникальное сочетание свойств для удовлетворения этих новых требований. С плотностью 1,5–1,6 г/см³ — примерно одна пятая стали (7,8 г/см³) и чуть более половины алюминия (2,7 г/см³) — CFRP-корпуса обеспечивают снижение веса на 40–60 % по сравнению с алюминием и на 75–85 % по сравнению со сталью. Более важно, что электропроводность углеродного волокна (10²–10⁴ См/м в зависимости от типа волокна и объёмной доли) обеспечивает собственную эффективность ЭМС-экранирования 40–80 дБ в диапазоне частот от 100 МГц до 6 ГГц, в то время как полимерная матрица устраняет проблемы гальванической коррозии и обеспечивает естественную теплоизоляцию там, где это необходимо.

Характеристики ЭМС-экранирования CFRP-корпусов

Электромагнитное экранирование измеряется эффективностью экранирования (SE), выраженной в децибелах (дБ), которая количественно определяет ослабление электромагнитного излучения при прохождении через стенку корпуса. Для телекоммуникационного оборудования типичные требования к экранированию варьируются от 30 дБ (общее промышленное) до 60 дБ (военная связь) и до 80 дБ (защищённые правительственные установки).

Материал корпуса	Плотность (г/см³)	ЭМС SE 100 МГц–1 ГГц (дБ)	ЭМС SE 1–6 ГГц (дБ)	Теплопроводность (Вт/м·K)	Коррозионная стойкость	Отн. стоимость за ед. площади
Оцинкованная сталь (1,5 мм)	7,8	>80	>70	50	Умеренная (Zn)	1,0× (базовый)
Алюминий 5052 (2,0 мм)	2,7	>75	>65	140	Хорошая (анодир.)	1,5×
CFRP — станд. модуль (T300, 60% Vf)	1,55	45–55	40–50	2–5 (поперечн.)	Отличная	2,2×
CFRP — высок. модуль (M40J, 60% Vf)	1,60	55–65	50–60	5–10 (поперечн.)	Отличная	3,0×
CFRP — пековое (K13D, 55% Vf)	1,65	65–75	60–70	120–180 (плоск.)	Отличная	5,5×
CFRP — Cu сетка	1,60	>80	>75	5–15	Отличная	3,5×

Механизм экранирования в CFRP-корпусах принципиально отличается от металлических. В металлах экранирование возникает из-за высокой электропроводности объёмного материала: падающие электромагнитные волны индуцируют вихревые токи на поверхности проводника, а отражённая и поглощённая энергия ослабляет проходящее поле. В CFRP проводимость анизотропна — волокна хорошо проводят вдоль своей длины (10⁴ См/м для PAN-волокон), но плохо в поперечном направлении (10–100 См/м) — а полимерная матрица между волокнами является электроизоляционной. Это означает, что эффективность экранирования CFRP-корпуса критически зависит от объёмной доли волокна, последовательности ориентации слоёв и межслойной электрической связности на границах слоёв.

• Объёмная доля волокна (Vf): Увеличение Vf с 50 % до 65 % улучшает поперечную проводимость в 3–5 раз и увеличивает SE на 8–12 дБ в диапазоне 1–6 ГГц. Для оптимального экранирования YongXian рекомендует минимальную Vf 58 % для корпусов стандартного модуля.
• Ориентация слоёв: Квазиизотропные схемы укладки ([0/±45/90]ₛ) достигают наивысшей SE, поскольку минимизируют угловые зазоры в покрытии волокна. Однонаправленные ламинаты демонстрируют вариации SE ±15 дБ в зависимости от угла поляризации относительно направления волокна — критическое соображение для циркулярно поляризованных сигналов 5G ммWave.
• Межслойная проводимость: Во время отверждения термопластичный эпоксидный замасливатель на углеродных волокнах может создавать изолирующий слой между слоями. Для корпусов EMI-класса YongXian наносит электропроводящий никелированный углеродный войлок (поверхностная плотность 12 г/м²) каждый четвёртый слой, обеспечивая сквозную проводимость >100 См/м и стабилизированную SE >55 дБ на частоте 28 ГГц.
• Конструкция прокладки и шва: Шов корпуса — место соединения крышки с основанием — обычно является самым слабым местом экранирующей оболочки. CFRP-корпуса YongXian содержат формованную электропроводящую силиконовую прокладку (серебряно-алюминиевое наполнение, объёмное сопротивление <0,01 Ом·см) в углублённом канале, обеспечивая >70 дБ SE на шве при усилии закрытия всего 5 Н на линейный сантиметр.

Управление тепловым режимом в наружных корпусах 5G

Корпуса малых сот 5G и удалённых радиоголовок (RRH), устанавливаемые на открытом воздухе, сталкиваются с особенно сложной тепловой средой. Солнечное излучение может поднять температуру внешней оболочки до 70–85 °C, в то время как внутренняя электроника — усилители мощности на нитриде галлия (GaN), программируемые вентильные матрицы (FPGA) и оптические приёмопередатчики — рассеивает 50–200 Вт тепла в компактном объёме. При температуре окружающей среды 40–55 °C во многих регионах развёртывания поддержание температуры внутренних компонентов ниже 85 °C (типичный верхний предел для коммерческой электроники) требует эффективной стратегии управления тепловым режимом.

CFRP-корпуса предлагают несколько преимуществ для пассивного управления тепловым режимом:

• Низкая тепловая масса: Удельная теплоёмкость CFRP (0,8–1,0 кДж/кг·K) в сочетании с низкой плотностью означает, что сам корпус поглощает минимальное количество тепловой энергии в течение суточных температурных циклов, снижая тепловую нагрузку на внутренние системы охлаждения.
• Настраиваемая плоскостная проводимость: Включение пековых углеродных волокон (K13D, теплопроводность 640 Вт/м·K) во внутренний поверхностный слой позволяет стенке корпуса действовать как распределитель тепла, распределяя концентрированные тепловые нагрузки горячих точек по большей площади. Технология ThermoSpread™ от YongXian достигает плоскостной теплопроводности 150 Вт/м·K для стенки корпуса толщиной 2,5 мм — сравнимой с литым алюминием (160 Вт/м·K) при одной трети веса.
• Интеграция радиаторов: Оребрённые радиаторы из CFRP могут быть совместно отформованы непосредственно в стенку корпуса, устраняя необходимость в болтовых или клеёных алюминиевых радиаторах и связанном с ними термическом контактном сопротивлении. Массив рёбер высотой 5 мм с шагом 3 мм, совместно отформованный из K13D/пекового CFRP, достигает коэффициента естественной конвекционной теплоотдачи 8–12 Вт/м²·K — примерно 80 % производительности алюминиевого радиатора того же размера, но с массой на 60 % меньше.

Тепловой параметр	Стальной корпус (1,5 мм)	Алюминиевый корпус (2,0 мм)	CFRP корпус (2,5 мм, станд.)	CFRP корпус (2,5 мм, ThermoSpread™)
Масса на м² поверхности корпуса	11,7 кг/м²	5,4 кг/м²	3,9 кг/м²	4,1 кг/м²
Установившийся внутр. нагрев (200 Вт, неподв. воздух)	32 °C	28 °C	38 °C	24 °C
Солнечное поглощение	0,75 (светло-серый)	0,55 (анодир.)	0,85 (чёрный)	0,42 (ИК-отраж.)
Тепловая постоянная времени	18 мин	8 мин	5 мин	6 мин
Пиковая внутр. темп. (45 °C окруж., солнце)	95 °C	80 °C	102 °C	72 °C
Коррозия после 1 000 ч соляного тумана	10–30 % ржавчины	Питтинг (анод. OK)	Нет коррозии	Нет коррозии

Применение в инфраструктуре 5G

CFRP-корпуса находят применение в нескольких областях инфраструктуры 5G, где сочетание лёгкости, ЭМС-экранирования, коррозионной стойкости и управления тепловым режимом обеспечивает явные преимущества перед обычными материалами:

• Корпуса малых сот на столбах: Устанавливаются на столбах уличного освещения, дорожных сигнальных опорах и специальных монополях 5G на высоте 6–15 м. Экономия веса CFRP (60–70 % по сравнению со сталью) уменьшает прогиб столба под ветровой нагрузкой и упрощает установку без кранов. Типичные размеры: 400 × 300 × 200 мм. Вес: 3,5 кг (CFRP) против 10 кг (сталь).
• Корпуса RRH: Устанавливаются непосредственно за панелью антенны на крыше или башне. Сочетание ЭМС-экранирования (>55 дБ на 28 ГГц), УФ-стойкого покрытия и совместно отформованного радиатора устраняет необходимость в отдельном защитном кожухе. Низкая тепловая масса CFRP предотвращает внутреннюю конденсацию, минимизируя разницу температур между внутренним пространством корпуса и внешней средой во время ночного охлаждения.
• Шкафы периферийных вычислений: Базовые станции, содержащие серверы, коммутаторы и резервные батареи для приложений периферийных вычислений. CFRP-шкафы снижают структурную нагрузку на крышевые установки на 50–100 кг на шкаф по сравнению со стальными. Диэлектрическая природа CFRP устраняет проблемы контуров заземления в высокоскоростных кабелях, а встроенное ЭМС-экранирование соответствует требованиям ETSI EN 300 019 для телекоммуникационного оборудования.

Производство и отделка

YongXian CarbonFiber изготавливает CFRP-корпуса методом компрессионного формования тканых и однонаправленных препрегов, со следующей стандартной конструкцией для телекоммуникационных корпусов. Внешний слой — ткань 200 г/м² 2×2 саржевого переплетения (3K T300, 60 % Vf), обеспечивающая ударопрочность и равномерную поверхность. Сердцевина состоит из однонаправленных слоёв T700S в квазиизотропной укладке [0/±45/90]ₛ для структурной жёсткости и изотропии ЭМС-экранирования. Внутренний слой включает слой ThermoSpread™ из пекового волокна (K13D, 100 г/м²) для управления тепловым режимом с электропроводящим никелированным углеродным войлоком каждый четвёртый слой. Общая толщина ламината составляет 2,5 мм ± 0,1 мм для стандартных корпусов или 3,5 мм для тяжёлых условий эксплуатации.

Часто задаваемые вопросы

Как эффективность ЭМС-экранирования CFRP-корпусов соотносится с металлическими корпусами для частот 5G ммWave (24–40 ГГц)?

На частотах ммWave CFRP-корпуса со стандартными PAN-волокнами (T300, 60% Vf) обеспечивают 40–50 дБ SE в квазиизотропных укладках — достаточно для большинства коммерческих приложений 5G, включая малые соты и корпуса RRH, которые обычно требуют 30–45 дБ. Для более высоких требований (военная связь, чувствительные ЦОД) доступны два подхода. Первый: совместное ламинирование медной сетки 0,05 мм (75 мкм отверстия, 50% открытой площади) между внешней и внутренней CFRP-обшивками увеличивает SE до >80 дБ в диапазоне 24–40 ГГц с увеличением веса всего на 3%. Второй: никелированная углеродная ткань YongXian (Ni-CF, поверхностное сопротивление <0,1 Ом/кв) в качестве внешнего слоя обеспечивает 65–75 дБ SE на 28 ГГц без проблем гальванической коррозии медной сетки. Для сравнения, алюминиевый корпус 2,0 мм обеспечивает >70 дБ на ммWave, но на 75% тяжелее корпуса из CFRP + Ni-CF.

Подходят ли CFRP-корпуса для наружного использования в коррозионных средах, таких как прибрежные установки или химические заводы?

Да, CFRP-корпуса исключительно хорошо подходят для коррозионных сред. Полимерная матрица (эпоксид, BMI или полиуретан) по своей природе устойчива к солевому туману, атмосферным загрязнителям (SO₂, NOₓ) и многим промышленным химикатам. В отличие от металлических корпусов, CFRP не страдает от гальванической коррозии в местах крепежа или заземления — распространённая причина отказа алюминиевых корпусов в прибрежных условиях. Ускоренные коррозионные испытания по ASTM B117 (нейтральный соляной туман, 2 000 ч) не показывают измеримого ухудшения механических свойств CFRP, поверхностного питтинга или потери эффективности ЭМС-экранирования.

Каковы затраты на переход с металлических корпусов на CFRP для развёртывания малых сот 5G?

Стоимость единицы CFRP-корпуса обычно в 2–3 раза выше стального и в 1,5–2 раза выше алюминиевого. Однако общая стоимость установки часто ниже для CFRP по нескольким причинам. Снижение веса на 60–70% устраняет необходимость в подъёмном оборудовании при установке на столбах, сокращая время установки на 30–50% и связанные затраты на рабочую силу. Коррозионная стойкость CFRP устраняет необходимость в периодической перекраске — значительные эксплуатационные расходы в прибрежных или промышленных средах. Интегрированные функции ЭМС-экранирования и управления тепловым режимом могут устранить необходимость в дополнительных прокладках, внешних радиаторах и активных системах охлаждения, экономя 50–150 долларов на корпус. Анализ совокупной стоимости владения за 10 лет показывает, что CFRP-корпуса конкурентоспособны с алюминием при объёмах производства более 5 000 единиц в год.
