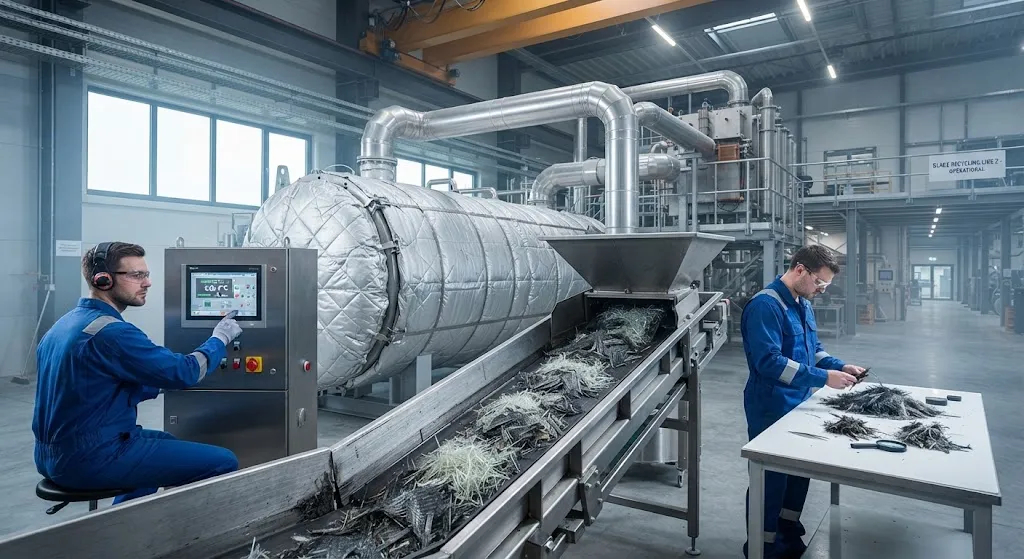

Демонстрационная установка пиролиза CIRCLE4WIN: валидация масштаба 10 000 тонн/год

Введение

Проект CIRCLE4WIN, инициированный Нидерландской организацией прикладных научных исследований (TNO) в partnership с промышленными партнерами, включая Siemens Gamesa и Nijhuis Industries, является крупнейшей в мире специализированной демонстрационной установкой пиролиза для переработки лопастей ветряных турбин. С целевой пропускной способностью 10 000 тонн в год смешанных композитных отходов лопастей объект разработан для преодоления разрыва между лабораторными исследованиями пиролиза и коммерческими операциями по переработке — разрыва, который не позволял пиролизу вносить значимый вклад в 914 000 тонн европейских термостойких композитных отходов в год.

Значение CIRCLE4WIN выходит за рамки пропускной способности. Объект специально разработан для переработки смешанного стекловолоконного армированного полимера (СВП) и углеволоконного армированного полимера (УАП) — фактического состава отходов от Decommissioned wind blades, а не чистых УАП-потоков, использовавшихся в предыдущих демонстрациях пиролиза. Эта способность работать со смешанным сырьем необходима, поскольку отходы лопастей преимущественно состоят из стекловолокна (60-70% СВП по весу), и любое решение по переработке, требующее разделения материалов перед обработкой, окажется нежизнеспособным в промышленном масштабе из-за стоимости и сложности сортировки.

Проектные решения процесса и теплотехника

Процесс пиролиза CIRCLE4WIN работает в трех стадиях: подготовка сырья, термическое разложение и постобработка. Каждая стадия включает проектные решения, адаптированные к характеристикам композитных отходов лопастей:

• Подготовка сырья: Поступающие секции лопастей механически измельчаются до целевого размера частиц 20-50 мм, затем просеиваются для удаления металлических крепежей, остатков клея и некомпозитных загрязнителей. Стадия измельчения уменьшает секции лопастей — которые могут достигать 80 метров в длину — до сырья, пригодного для непрерывного пиролиза. Магнитный сепаратор и система вихретокового тока восстанавливают ферромagnetic и неferromagnetic металлы из измельченного потока.
• Термическое разложение: Пиролизный реактор работает при 450-550°C в атмосфере, продуваемой азотом, со временем пребывания 30-60 минут. Температурный диапазон критичен: ниже 400°C разложение смолы неполное, на волокне остается углеродный кокс; выше 600°C стекловолокно начинает размягчаться и терять механические свойства. Конструкция реактора использует непрерывную шнековую систему подачи вместо периодической обработки, обеспечивая стационарную работу с целевой пропускной способностью около 3 тонн в час.
• Постобработка: Газы пиролиза охлаждаются и направляются в систему восстановления энергии для производства процессного тепла, снижая требования к внешнему энергоснабжению. Твердый.output — смесь восстановленного волокна, кокса и стеклянного боя — разделяется комбинацией воздушной классификации, просеивания и электростатического разделения. Восстановленное углеволокно сохраняет 70-80% первичной прочности на растяжение, а стеклянный бой восстанавливается как вторичное сырье для строительных применений.

Тепловой баланс является ключевым экономическим фактором. Пиролиз отходов лопастей СВП/УАП слабо экзотермичен — разложение смолы выделяет энергию, частично компенсируя требование нагрева. Проектный процесс TNO направлен на чистое потребление энергии 2-3 кВтч на килограмм обработанного материала по сравнению с 3-5 кВтч/кг для традиционного пиролиза чистого УАП. Восстановление энергии из отходящих газовurther снижает эксплуатационные расходы, производя пар, который может использоваться в соседних промышленных процессах.

Характеристика сырья и логистика

Проблема переработки 10 000 тонн отходов лопастей в год является одновременно логистической и инженерной. Европейские ветряные электростанции географически рассредоточены, и списанные лопасти должны транспортироваться на объект CIRCLE4WIN — запланированный на севере Нидерландов — со всего континента. В таблице ниже представлены параметры цепочки поставок сырья:

Параметр	Значение / Цель	Примечания
Годовой объем сырья	10 000 тонн	Цель 1-го года; масштабируемость до 20 000 т/год
Состав сырья	65% СВП, 25% УАП, 10% клей/сердцевина	Типичный состав современных лопастей
Средняя дистанция транспортировки	350-500 км	Расчет по основным европейским кластерам ветроэнергетики
Способ транспортировки	Автотранспорт (основной), баржа (вспомогательный)	Доступ к внутренним водным путям через порты Нидерландов
Размер секции лопасти на входе	≤ 80 м длина, ≤ 4 м ширина	Предварительная резка на ветряной электростанции
Предел влажности	≤ 15% по весу	Мокрые лопасти требуют предварительной сушки
Целевая скорость обработки	3 тонны/час	Непрерывная работа, 8 000 часов в год

Логистическая модель опирается на магистрально-распределительную сеть сбора. Региональные предварительные объекты обработки — расположенные вблизи крупных кластеров ветряных электростанций в Германии, Дании и Великобритании — выполняют первичную резку и измельчение, уменьшая секции лопастей до стандартизированного размера перед автотранспортировкой на центральный объект пиролиза. Эта распределенная модель снижает транспортные расходы примерно на 30% по сравнению с перевозкой целых секций лопастей и позволяет предварительным объектам восстанавливать ценные металлы (медные кабели, стальные болты) до поступления композитного материала в поток пиролиза.

Качество.outputs и рыночная валидация

Коммерческая жизнеспособность CIRCLE4WIN зависит от качества и рыночной востребованности его.outputs. Объект нацелен на три основных потока.outputs:

• Восстановленное углеволокно: Коротковолокнистое переработанное углеволокно с сохранением 70-80% первичной прочности на растяжение, пригодное для пресс-форм из термопластов, нетканых материалов и армирования бетона. Целевая цена — 8-12 евро за килограмм, что обеспечивает скидку 40-60% по сравнению с первичным углеволокном и конкурентоспособность с механически переработанным волокном.
• Стеклянный бой: Переработанные стеклянные гранулы из фракции СВП, пригодные для использования в качестве заполнителя в строительных материалах, дорожном основании и производстве стекловолокна. Поток стеклянного боя должен обеспечить умеренный доход (20-40 евро за тонну), но является необходимым для общей экономики процесса.
• Процессная энергия: Сжигание отходящих газов производит пар и электричество, компенсирующие эксплуатационные расходы объекта. Чистый энергетический кредит оценивается в 15-25 евро за тонну обработанного материала.

Рыночная валидация осуществляется через партнерства с производителями композитных компаундов, поставщиками автомобильных компонентов первого уровня и производителями строительных материалов. Ключевой шаг квалификации — демонстрация того, что переработанное волокно из смешанного СВП/УАП сырья соответствует требованиям последовательности и чистоты для применений в пресс-формах — рынок, который в настоящее время потребляет около 30 000 тонн в год переработанного углеволокна в мире, преимущественно из аэрокосмических отходов препрега, а не из отходов лопастей ветряных турбин.

Экономика масштабирования и факторы риска

Экономическая модель CIRCLE4WIN прогнозирует капитальные затраты около 35-45 миллионов евро для объекта мощностью 10 000 тонн в год и эксплуатационные расходы 180-250 евро за тонну обработанного материала. При полной загрузке объект должен генерировать доход 280-350 евро за тонну за счет продажи волокна, стеклянного боя и энергетических кредитов — обеспечивая эксплуатационную маржу 30-50% и срок окупаемости 5-7 лет. Однако несколько факторов риска могут изменить эту траекторию:

• Неопределенность доступности сырья: Темпы списания лопастей ветряных турбин трудно предсказать, поскольку операторы могут выбрать реперинг (замена турбин на более новые и крупные) вместо списания или могут задерживать удаление лопастей из-за опасений по поводу стоимости утилизации.
• Вариабельность качества.outputs: Смешанное СВП/УАП сырье производит переработанное волокно с более вариабельными свойствами, чем чистые УАП-потоки, что может ограничить рыночное принятие в качественно чувствительных применениях.
• Зависимость от регуляторной поддержки: Экономическая модель предполагает частичную поддержку субсидиями через Инновационный фонд ЕС или аналогичные механизмы. Без политической поддержки стоимость переработки может превышать стоимость восстановленных материалов в годы, когда цены на первичное углеволокно низки.
• Конкурирующие технологические пути: Растворительные и основанные на растворении методы переработки по мере масштабирования могут обеспечить более качественное.output при сопоставимых или более низких затратах, потенциально вытесняя пиролиз из премиальных применений.

Часто задаваемые вопросы

Чем CIRCLE4WIN отличается от предыдущих демонстраций пиролиза для переработки композитов?

Три особенности отличают CIRCLE4WIN. Во-первых, он разработан для смешанного СВП/УАП сырья, а не для чистого УАП, отражая фактический состав отходов лопастей — это ключевая проблема масштабирования, которую предыдущие демонстрации обходили, используя аэрокосмический препрег. Во-вторых, мощность 10 000 тонн в год примерно в пять раз превышает любую существующую установку пиролиза для композитов, делая ее первой по-настоящему промышленной демонстрацией. В-третьих, процесс включает интегрированное восстановление энергии и логистическую модель «центр-спутники», предназначенную для сбора сырья в европейском масштабе, а не для обработки отходов с одного производственного объекта.

Как качество переработанного волокна из CIRCLE4WIN сравнивается с механически переработанным?

Переработанное пиролизом волокно из CIRCLE4WIN должно сохранять 70-80% первичной прочности на растяжение по сравнению с 50-70% для механически переработанного. Преимущество обеспечивается процессом термического разложения, который удаляет смоляную матрицу без механического повреждения структуры волокна. Однако пиролизное волокно имеет остатки кокса на поверхности, которые могут потребовать постобработки (окисление или нанесение связующего) для определенных применений. Механически переработанное волокно обычно короче и более фрагментировано, но имеет более чистую поверхность, что делает его пригодным для других рынков сбыта. Два метода переработки дополняют, а не конкурируют друг с другом, обслуживая различные сегменты рынка переработанного волокна.

Когда CIRCLE4WIN будет полностью введен в эксплуатацию и что будет с OUTPUT?

Демонстрационный объект CIRCLE4WIN ожидается к началу пробной эксплуатации в конце 2027 года, а полная мощность 10 000 тонн в год планируется к середине 2028 года. Первоначальный OUTPUT будет использоваться для рыночной разработки и квалификации с.partner-компаниями. Siemens Gamesa взял обязательства по закупке переработанного стеклянного боя для строительных применений, а несколько производителей автомобильных компаундов оценивают переработанное углеволокно для неметаллических компонентов. Первые два года работы объекта будут сосредоточены на демонстрации стабильного качества OUTPUT и создании логистической сети, а коммерческая эксплуатация зависит от успешной рыночной валидации.

Заключение

Проект CIRCLE4WIN представляет самый надежный путь к промышленному пиролизу для переработки лопастей ветряных турбин, решая проблему смешанного сырья, ограничивавшую предыдущие демонстрации. Его мощность 10 000 тонн в год при успешном масштабировании почти удвоит текущие мировые эксплуатационные мощности переработки CFRP. Экономическая модель — прогнозирующая эксплуатационную маржу 30-50% при полной загрузке — жизнеспособна при условии обеспечения поставок сырья и соответствия качества OUTPUT рыночным спецификациям. Ключевые этапы — пробная эксплуатация, начинающаяся в конце 2027 года, и рыночная квалификация переработанного волокна из смешанных СВП/УАП потоков.
