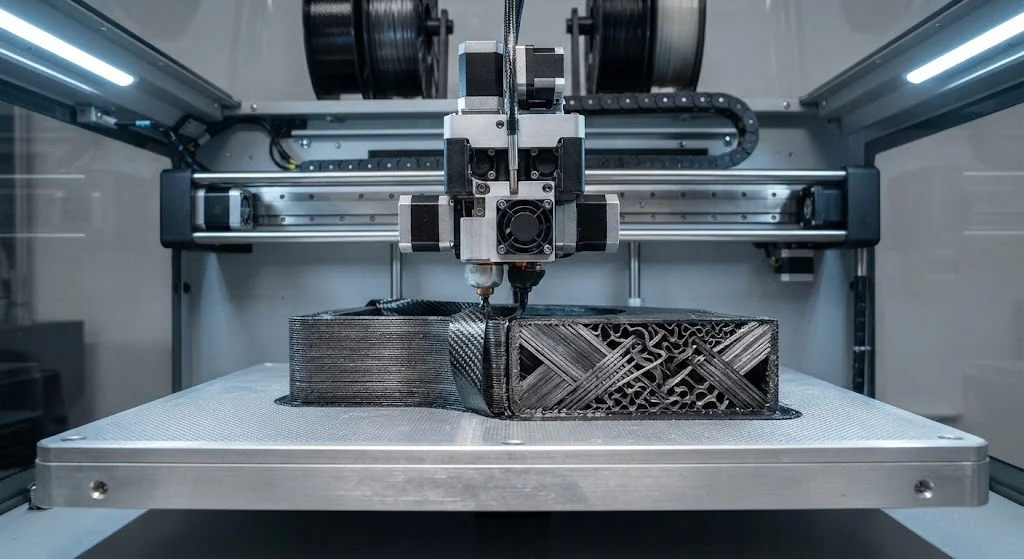

3D-печать углепластика: плотность вокселей и архитектура ядра

Введение

Аддитивное производство углеродно-полимерных композитов (CFRP) значительно развилось с появления нитей с наполнителем из рубленых волокон для технологии FDM в начале 2010-х годов. Технология прошла через три различных поколения: печать короткими волокнами (2010–2015), усиление непрерывными волокнами (2015–2020) и текущий рубеж воксельного управления архитектурой волокон (2020 — настоящее время). Третье поколение представляет собой фундаментальный переход от рассмотрения напечатанных композитов как однородных материалов к проектированию их как пространственно-неоднородных структур, где объемная доля волокон, ориентация и состав материала могут непрерывно изменяться по всему объему детали.

Воксельная 3D-печать углепластика позволяет создавать структуры с локально оптимизированными механическими свойствами — повышенная плотность волокон в нагруженных зонах, сниженная плотность в зонах соединения и градиентные переходы между системами материалов. Эта возможность соединяет свободу геометрии аддитивного производства с оптимизацией характеристик, традиционно связанной с процессами автоматического размещения волокон (AFP) и автоматической укладки лент (ATL). В статье рассматриваются технические подходы к воксельному управлению, принципы проектирования архитектуры ядра и последствия для высоконасыщенных применений.

Подходы к воксельному производству

Три основных производственных подхода обеспечивают воксельное управление архитектурой углепластика в напечатанных структурах:

• Многослойная печать непрерывными волокнами: Системы вроде Markforged FX20 и Anisoprint AISA используют несколько печатающих головок для нанесения непрерывного углеволокна (или угле-стеклянного гибрида) рядом с термопластической матрицей с цифровым управлением траектории, интервала и плотности размещения волокон. Разрешение: точность позиционирования 0,5–2,0 мм, высота слоя 0,1–0,3 мм. Диапазон объемной доли волокон: 15–55% в зависимости от стратегии нанесения.
• Дискретное размещение волокон: Исследовательские системы MIT и ETH Zurich используют манипуляторы с рабочими органами, размещающими дискретные пучки углеволокна (roving) в точных 3D-координатах, обеспечивая произвольную архитектуру волокон. Эти системы достигают точности размещения 0,1–0,5 мм, но в 10–100 раз уступают промышленным AFP по производительности.
• Поаксельное нанесение материалов: Экспериментальные подходы с мультиматериалным.jetting (PolyJet) или bastard jetting с смолами, наполненными углеволокном, обеспечивают управление составом материала по каждому вокселю. Разрешение: размер вокселя 0,05–0,5 мм, но ограничено композитами с рублеными волокнами при объемной доле волокон ниже 30%.

Технология	Тип волокна	Разрешение вокселей	Объемная доля волокон	Производительность
Многослойная печать непрерывными волокнами	Непрерывное CF/GF	0,5–2,0 мм	15–55%	50–200 см³/ч
Дискретное размещение	Непрерывные пучки CF	0,1–0,5 мм	20–60%	5–20 см³/ч
Мультиматериалный.jetting	Рубленое CF	0,05–0,5 мм	5–30%	20–100 см³/ч
Bastard jetting + пропитка	Рубленое CF	0,1–1,0 мм	10–25%	100–500 см³/ч

Принципы проектирования архитектуры ядра

Воксельное управление волокнами позволяет создавать архитектуры ядра, воспроизводящие или улучшающие традиционные сэндвич-структуры из композитов:

• Градиентные ядра: Вместо ядер с равномерной плотностью из поролона или сотовой структуры воксельная печать создает ядра с непрерывно изменяющейся плотностью — повышенная плотность в точках приложения нагрузок, сниженная плотность в ненагруженных зонах. Этот подход снижает концентрацию напряжений на 20–40% по сравнению с равномерными ядрами при поддержании эквивалентной жесткости с расходом материала на 10–15% меньше.
• Функционально-градиентные переходы: Воксельное управление обеспечивает плавные переходы между обшивкой и ядром, устраняя дискретную клеевую линию, создающую межслойные концентрации напряжений. Эти переходы повышают прочность на отслоение на 30–50% и устойчивость к расслоению на 40–60% по сравнению с резкими изменениями материала.
• Архитектуры внутренних каналов: Воксельное производство обеспечивает каналы охлаждения, пути для датчиков и маршрутизацию жидкости внутри конструктивных элементов без операций сборки. Эти интегрированные элементы сокращают количество деталей на 60–80% и время сборки на 40–70% в аэрокосмической и автомобильной отраслях.
• Траектории переменной жесткости: Изменяя плотность и ориентацию волокон непрерывно по всей конструкции, воксельные проекты создают траектории переменной жесткости, распределяющие напряжения более эффективно, чем конструкции с постоянной жесткостью. Моделирование методом конечных элементов показывает потенциал снижения массы на 15–25% при эквивалентных характеристиках по сравнению с традиционными CFRP-конструкциями.

Системы материалов и параметры процесса

Воксельная 3D-печать углепластика требует тщательной оптимизации систем материалов и параметров процесса:

• Интерфейс волокно-матрица: Сцепление между углеволокном и термопластической матрицей (обычно нейлон, PEEK или ULTEM) критично для передачи нагрузки. Поверхностная обработка (плазма, пропитки) повышает межслойную прочность на сдвиг на 30–60% по сравнению с необработанными волокнами. Оптимальные температуры переработки: для PEEK 380–420°C, для нейлона 250–280°C.
• Контроль пористости: Воксельная печать должна минимизировать пористость (цель: <2%) для достижения механических свойств, приближающихся к традиционным CFRP. На пористость влияют температура экструзии, давление межслойного соединения и атмосфера камеры сборки (азотная продувка снижает окислительную пористость на 40–60%).
• Волнистость волокон: Сохранение прямолинейности волокон при нанесении критично для достижения теоретической жесткости и прочности. Системы AFP обеспечивают волнистость менее 1% (vs. 3–5% при ручной укладке), что повышает прочность на сжатие напечатанных деталей на 10–15%.
• Постпроцессинг: Напечатанные CFRP-детали обычно требуют термической обработки (отжиг при 200–300°C в течение 2–4 часов) для снятия остаточных напряжений и повышения кристалличности матрицы. Это повышает межслойную прочность на сдвиг на 15–25% и усталостную прочность в 2–3 раза.

Сравнение характеристик с традиционным производством

Воксельная 3D-печать углепластика достигает показателей, приближающихся, но пока не превосходящих традиционное производство CFRP:

Свойство	Воксельный CFRP	Традиционный CFRP (AFP)	Соотношение
Прочность на растяжение (0°)	800–1200 МПа	1500–2000 МПа	50–65%
Модуль упругости (0°)	80–120 ГПа	130–180 ГПа	60–70%
Прочность на сжатие	500–800 МПа	1000–1500 МПа	45–55%
Межслойная прочность на сдвиг	30–50 МПа	60–90 МПа	45–60%
Усталостная прочность (10⁶ циклов)	60–75% от статической	70–85% от статической	85–90%

Разрыв в характеристиках обусловлен в основном повышенной пористостью (2–5% vs.<1%), более низкой объемной долей волокон (35–50% vs.55–65%) и волнистостью волокон в напечатанных структурах. Однако воксельные проекты могут компенсировать это за счет геометрической оптимизации — топологической оптимизации для размещения материала именно там, где он нужен, — обеспечивая эквивалентные характеристики при расходе материала на 20–30% меньше.

Применения и отраслевое внедрение

Воксельная 3D-печать углепластика набирает обороты в нескольких высоконасыщенных областях:

• Аэрокосмическая оснастка и приспособления: Наиболее зрелое применение: производители используют напечатанные CFRP для сборочных кондукторов, контрольных приспособлений и производственной оснастки. Эти изделия получают выгоду от геометрической свободы и сокращения сроков изготовления (2–5 дней vs.4–8 недель для фрезерованных металлических приспособлений).
• Индивидуальные медицинские импланты: Пациенто-специфичные черепные пластины, спинальные кage и ортопедические импланты с градиентной пористостью для интеграции с костью. Воксельное управление обеспечивает пористость поверхности 60–80%, переходящую в сплошные нагруженные зоны.
• Гоночные и высокопроизводительные автомобили: Легкие конструктивные элементы (раковины сидений, элементы торпедо, аэродинамические детали), где геометрическая сложность и снижение массы оправдывают более высокую стоимость материалов. Команды F1 и Formula E сообщают о снижении массы на 15–25% по сравнению с традиционными CFRP-деталями.
• Дроны и БПЛА: Индивидуальные рамы и конструктивные элементы, оптимизированные для конкретных требований к полезной нагрузке и полету. Воксельные проекты обеспечивают интегрированную прокладку проводов, установку антенн и монтаж датчиков.

Заключение

Воксельная 3D-печать углепластика представляет собой значительный прогресс в производстве композитов, обеспечивая пространственно оптимизированные структуры, приближающиеся по характеристикам к традиционным CFRP, с геометрической свободой, невозможной для традиционных процессов. По мере увеличения скорости печати,成熟ости систем материалов и улучшения контроля процесса воксельное производство откроет новые проектные решения в аэрокосмической, автомобильной, медицинской и промышленной отраслях.
