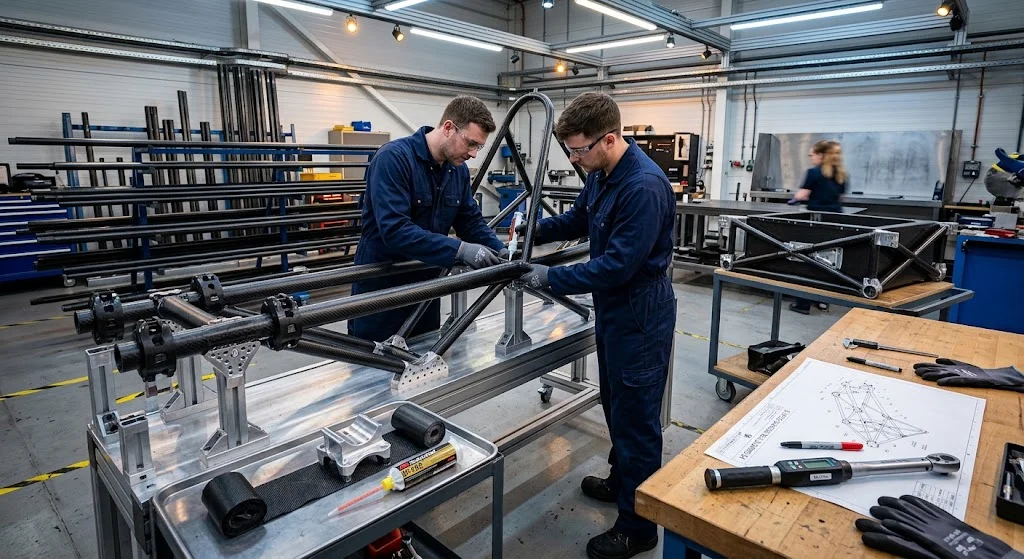

Шасси из углепластиковых труб: пространственные рамы для транспорта и дронов

Введение

Шасси из углепластиковых труб, построенное как пространственная рама, — одно из самых чистых выражений композитной инженерии: набор тонких труб, соединённых в узлах, распределяющих нагрузку, несущий изгиб и кручение через триангуляцию, а не через тяжёлый лист. Там, где монокок формует кузов и структуру в единый дорогой панцирь, трубчатая пространственная рама остаётся лёгкой, ремонтопригодной и адаптируемой — поэтому она встречается в гоночных автомобилях, электромобилях, дронах, лёгком рельсовом транспорте и робототехнике.

Трубчатое шасси хорошо ложится и на реальное производство углепластика. Пултрузионные и рулонные углепластиковые трубы и стержни недороги, непрерывны и доступны в десятках диаметров и толщин стенок, а собрать их в раму можно при комнатной температуре без печи размером с автомобиль. Статья объясняет механику, благодаря которой шасси из углепластиковых труб работает, как транспорт и дроны используют его по-разному, как соединять узлы и где материал превосходит металл.

Почему работает шасси из углепластиковых труб: механика пространственной рамы

Пространственная рама несёт нагрузку сетью труб, работающих на растяжение и сжатие, с как можно меньшим изгибом. Каждый элемент — стойка; узлы перенаправляют силы в следующий элемент; триангуляция делает сеть жёсткой без косынок и тяжёлых сечений. Доминирующие нагрузки — общий изгиб и кручение, а труба — самый эффективный профиль для обоих, потому что материал, размещённый на окружности, сопротивляется кручению гораздо лучше того же материала у оси.

Углепластик подходит под эту логику лучше любого металла. У пултрузионной трубы волокна направлены вдоль оси — ровно туда, куда нагружается элемент рамы, — что даёт осевой модуль 70–180 ГПа при плотности около 1,55 грамма на кубический сантиметр. Так как труба нагружается только вдоль оси, слабые поперечные свойства ламината почти не имеют значения, а дорогой углепластик расходуется на волокна, которые действительно несут нагрузку. Поэтому шасси из углепластиковых труб может обойти сталь по жёсткости на килограмм, используя меньше трети массы материала.

Шасси из углепластиковых труб в дронах и БПЛА

Дроны стали первыми массовыми пользователями шасси из углепластиковых труб, и геометрия проста: две или четыре параллельные балки, соединённые с центральным корпусом и несущие моторы по углам. Руки работают на изгиб и кручение при каждом манёвре, шасси должно быть достаточно лёгким для долгого висения, а вся рама собирается из готовых труб и клееных узлов.

• Балки квадрокоптеров и самолётов: типична труба 12–25 мм со стенкой 1–2 мм; размер задаёт жёсткость, а не предельная прочность.
• Центральные пластины-узлы: высверленные или формованные пластины зажимают и приклеивают балки, сохраняя раму плоской без сварочного кондуктора.
• Грузовые отсеки и шасси: короткие отрезки труб и хомуты расширяют тот же инструментарий на аксессуары, сохраняя одного поставщика труб.

Поскольку рамы дронов собирают из готовых углепластиковых труб и стержней, прототип можно перерезать и переклеить за часы, а разбитую балку заменить без перестройки рамы. Та же логика масштабируется: балки и центральная структура грузовых дронов и демонстраторов eVTOL — увеличенные трубчатые шасси, а не принципиально иные конструкции.

Шасси из углепластиковых труб для транспорта и автоспорта

В дорожных машинах и гоночных автомобилях шасси из углепластиковых труб выступает в двух разных ролях. Первая — чистая пространственная рама для малосерийных и гоночных машин, где клееное трубчатое шасси с композитным кузовом даёт крутильную жёсткость почти монокока за малую долю стоимости формы. Вторая — подрамник или каркас внутри или вокруг монокока: для аварийных структур, для точек крепления, которые должны оставаться жёсткими, и для прототипов и малых серий.

Гоночные шасси используют и ремонтопригодность трубчатой рамы: повреждённый узел вырезают и вклеивают новую трубу, тогда как повреждённый монокок обычно неремонтопригоден. Для электромобилей трубчатое шасси даёт открытое центральное пространство и жёсткие монтажные грани, которые нужны батарейному блоку, — поэтому несколько электростартапов используют клееные алюмо-углеродные или полностью углеродные трубчатые рамы для батарейного отсека.

Соединение и сборка шасси из углепластиковых труб

Пространственная рама живёт или умирает на своих узлах, и соединения в шасси из углепластиковых труб отличаются от сварной стальной рамы:

• Приклейка концов труб к пластинам-узлам: каждую трубу ровно отрезают, зашкуривают, очищают и вклеивают в обработанное гнездо или на пластину с нахлёстом от одного до полутора диаметров.
• Т-образный узел и крестовые узлы: седло, вилка или сквозная муфта распределяют нагрузку отвода, удерживая узел в сдвиге.
• Хомуты и болтовые вставки для труб: вставка или хомут дают точку разборки и крепление подвески, мотора и батареи без смятия тонкой стенки.
• Обмотанные узлы: пропитанная углеткань поверх узла распределяет нагрузку и сглаживает концентраторы напряжений.

Так как каждый узел клеится при комнатной температуре, раму собирают на простом выравнивающем кондукторе, а не в клеевой печи, и оснастка стоит малую долю формы монокока. Обратная сторона — каждый узел зависит от подготовки поверхности, поэтому рама настолько хороша, насколько дисциплинирована клеевая линия.

Шасси из углепластиковых труб против стальных и алюминиевых пространственных рам

Ниже геометрия постоянна: пространственная рама из круглых труб, углеродная версия выбрана под ту же жёсткость, что и металлические. Значения типичны для пултрузионных труб стандартного модуля.

Критерий	Углепластиковая труба	Алюминиевая труба	Стальная труба
Плотность (г/см³)	1,5-1,6	2,70	7,85
Осевой модуль (ГПа)	70-180	69-72	200-210
Масса при равной жёсткости	Базовая	в 1,6-2,0 раза	в 1,8-2,4 раза
Производство	Клей, комнатная температура	Сварка или клей	Сварка
Ремонтопригодность	Вырезать и переклеить	Переварить или заменить	Переварить
Поглощение энергии удара	Хрупко, нужен расчёт	Хорошее	Отличное
Относительная стоимость материала	в 5-15 раз к стали	в 3-5 раз к стали	Базовая

Шасси из углепластиковых труб выигрывает там, где жёсткость на килограмм и низкая инерционная масса важнее стоимости и ударной стойкости: дроны, гоночные машины, лёгкий рельсовый транспорт и робототехника. Сталь остаётся выбором по умолчанию там, где рама должна дёшево поглощать энергию удара, а алюминий — посередине: свариваемость и коррозийная стойкость при умеренной добавке веса.

Часто задаваемые вопросы

Шасси из углепластиковых труб жёстче стального?

При равном весе — да, значительно. Удельная жёсткость углепластика выше, чем у стали, поэтому углеродная рама, подобранная под ту же жёсткость, весит примерно от половины до двух третей стальной. При равной геометрии сталь несёт больше на сантиметр трубы, но углеродная рама достигает той же жёсткости при заметно меньшей массе — а это и важно для машины или дрона.

Можно ли отремонтировать шасси из углепластиковых труб?

Да, и это одно из его преимуществ над монококом. Повреждённую трубу или узел вырезают и вклеивают новый участок при комнатной температуре, возвращая прочность рамы без формы и автоклава. Ремонт прочен настолько, насколько прочен клеевой шов, поэтому работа следует тем же правилам зашкуривания, очистки и нахлёста, что и исходная сборка.

Зачем трубчатое шасси вместо углепластикового монокока?

Стоимость и гибкость. Монокок требует большой формы и автоклава или печи, поэтому экономичен лишь при объёме или в элитном автоспорте. Трубчатое шасси собирают из готовых углепластиковых труб и стержней на простом кондукторе, поэтому оно подходит малосерийным машинам, прототипам, дронам и гоночным автомобилям, где монокок никогда не окупит оснастку.

Заключение

Шасси из углепластиковых труб — это пространственная рама, превращающая готовые трубы и стержни в конструкцию автомобильного класса: лёгкую, жёсткую на изгиб и кручение, ремонтируемую в узле вместо выбрасывания целым панцирем и дешёвую в оснастке по сравнению с монококом. Её слабые места — узлы, поэтому каждый узел нужно клеить с той же тщательностью, что и любой конструкционный стык, но хорошо собранная трубчатая рама способна сравняться с формовым панцирем в геометриях, где рама уместна.

YongXian поставляет углепластиковые трубы, стержни, муфты и вставки для пространственных рам. Изучите нашу линейку труб и стержней или свяжитесь с нашей инженерной командой, чтобы подобрать размеры элементов и узлов для вашего шасси.
