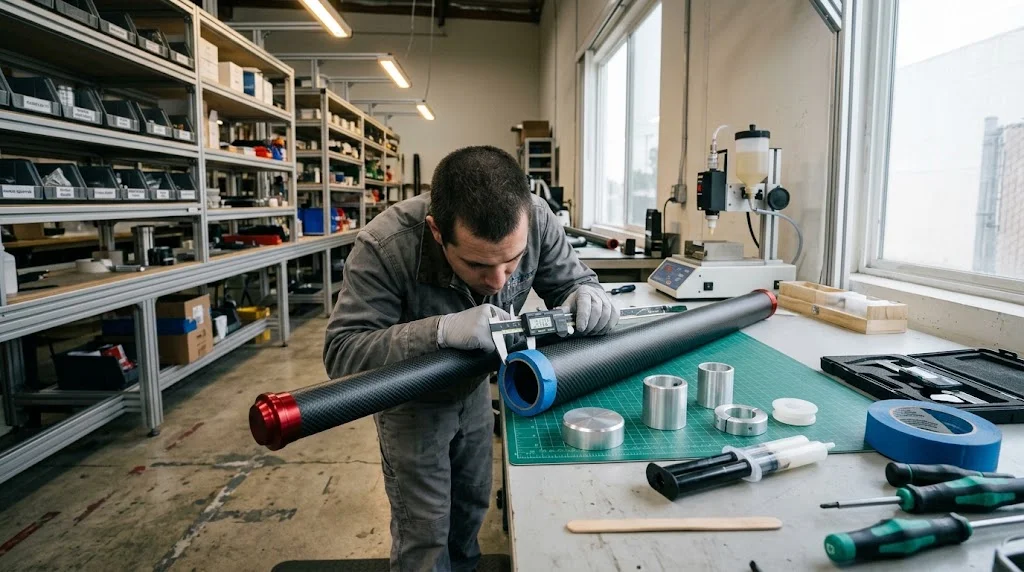

Углепластиковая торцевая заглушка трубы: концевые fitting и уплотнение

Введение

Углепастиковая торцевая заглушка трубы закрывает открытый конец трубы и сразу выполняет три задачи: защищает кромку ламината от ударов и влаги, даёт механический интерфейс под крепёж и передаёт нагрузку от присоединяемого элемента в стенку трубы. Поэтому концевые fitting решают, удаётся ли сборка. Красивая пултрузионная труба с неплотной press-fit заглушкой, которая выходит наружу от вибрации, — это проваленная сборка, тогда как правильно склеенный комплект carbon fiber tube inserts с подогнанной заглушкой служит десятилетиями.

Материал разбирает основные семейства заглушек и фитингов, как углепастиковые концевые fitting сочетаются с клеями и хомутами, и практические шаги сборки, сохраняющие квадратность, уплотнение и прочность.

Сравнение типов углепластиковой торцевой заглушки и вставок

Концевая обойма композитных труб делится на четыре семейства, и выбор зависит от того, структурный, декоративный или уплотнительный критичный узел.

Тип	Материал	Посадка	Нагрузка	Лучшее применение
Сплошная алюминиевая заглушка	6061-T6, анодирование	Клей или press-fit	Высокая	Ножки мебели, рукоятки станков, стойки
Полая алюминиевая вставка	6061-T6	Клеевая втулка	Высокая	Резьбовые узлы, регулируемые опоры, стойки акустики
Нейлоновая / POM пробка	PA66, POM	Press-fit или клей	Низкая-средняя	Пылезащита, лёгкие колпаки, бесструктурные торцы
Стальная переходная заглушка	Углеродистая сталь, покрытие	Резьба + клей	Очень высокая	Тросовые крюки, жёсткие точки, прицепные fitting

Алюминий доминирует: он обрабатывается до жёстких допусков, хорошо анодируется и клеится к эпоксиду после подготовки. Нейлоновые заглушки верны для чистой защиты: закрывают трубу, не пускают пыль и почти ничего не стоят, но им нельзя доверять изгибающий момент. Стальные переходные заглушки появляются там, где нужна сертифицированная точка крепления и лишняя масса приемлема.

Посадка, клеевой шов и выбор клея

Почти каждая серьёзная углепастиковая торцевая заглушка клеится, а не просто насаживается. Один press-fit держится на упругом восстановлении тонкой стенки ламината, которое расслабляется со временем и температурными циклами. Правильный шов контролируют три параметра.

• Кольцевой зазор: задайте OD вставки под клеевой шов 0,10-0,20 мм. Слишком туго — шов обеднеет клеем; слишком свободно — толстый слабый клей возьмёт срез.
• Длина зацепления: рабочее правило — 1,5-2 диаметра трубы. Трубе 25mm нужна вставка 38-50mm; прецизионной трубе 6mm с малой углепластиковой торцевой заглушкой для лёгкой работы хватит 10-12 мм.
• Подготовка поверхности: зашлифуйте внутреннюю стенку зерном 120-180, обезжирьте ацетоном, доведите алюминиевую вставку до матового. Эпоксид цепляется за подготовленный композит и подготовленный алюминий куда лучше, чем за гладкую загрязнённую поверхность.

Выбор клея следует за средой. Упрочнённая эпоксидная смола (Tg выше 80 C) покрывает большинство интерьерных и автомобильных работ. Полиуретан или MS-полимер годятся для гибких узлов с вибрацией и термоциклами, например для углепластиковых хомутов на наружных перилах. Высокотемпературная эпоксидная смола нужна рядом с выхлопами и промышленными печами.

Хомуты, обоймы и механические альтернативы

Когда нужна разборка, механические углепастиковые концевые fitting заменяют клеевой узел. Разрезные алюминиевые обоймы зажимаются по наружному диаметру и несут резьбовой босс; давление зажима распределяет тонкая эластомерная прокладка, защищая ламинат. Правило простое: зажимать стенку трубы, а не внутрь неё, и никогда не затягивать металлическую обойму прямо на сухой углепластик, потому что точечные нагрузки дробят волокна и создают очаг расслоения.

Для закрытых торцов, принимающих ещё и поперечную нагрузку, хорошо работает гибрид: клеевая внутренняя вставка берёт осевую и крутильную работу, а наружная обойма даёт сопротивление моменту и разборный интерфейс. Такой гибрид распространён в выставочных системах, судовых перилах и модульной мебели, где углепластиковая торцевая заглушка должна выглядеть чисто снаружи, но всё равно принимать болт.

Последовательность сборки с углепластиковой торцевой заглушкой

Повторяемая последовательность предотвращает классические отказы: перекос заглушки, обеднённый шов и выдавливание клея внутрь трубы.

1. Сухая примерка заглушки и разметка глубины зацепления на трубе.
2. Зашлифуйте и обезжирьте обе поверхности; закройте малярной лентой 5 мм за зоной шва, чтобы выдавленный клей не попал на видимый ламинат.
3. Смешайте клей, нанесите тонкую плёнку на вставку и стенку, затем утопите с четвертьоборотом для равномерного распределения.
4. Проверьте квадратность по эталонной поверхности в рабочее время клея и зафиксируйте сборку до набора прочности на обращение.
5. Снимите ленту, снимите выдавленный клей пластиковым шпателем и только после этого сверлите любые вторичные отверстия через заглушку, никогда не через неподдержанный ламинат в одиночку.

При таком подходе склеенная углепастиковая торцевая заглушка обычно переживает закрываемую конструкцию, а кромка трубы остаётся герметичной к влаге весь срок службы.

Часто задаваемые вопросы

Углепластиковую торцевую заглушку клеить или сажать на press-fit?

Клеить — для всего структурного и эксплуатируемого на улице. Press-fit допустим для недолговечных пылезащитных колпаков в контролируемом интерьере, но термоциклы и вибрация ослабляют натяг, и заглушка выходит. Если нужна разборка, используйте клеевую вставку с наружным хомутом, а не возврат к чистому press-fit.

Какая заглушка подойдёт на конкретную углепастиковую трубу?

Заглушки подбираются по наружному диаметру трубы, а не по внутреннему, и надёжные поставщики публикуют таблицы посадок с шагом десятых долей миллиметра. Измерьте OD трубы с обоих концов до заказа: пултрузионная труба может слегка различаться по длине, и заглушка по среднему измерению будет болтаться на конусном торце. Для нестандартной трубы приложите к запросу измеренный OD, толщину стенки и требуемую длину зацепления.

Чем углепастиковые хомуты отличаются от торцевых заглушек?

Хомут хватает снаружи трубы в любой точке длины и передаёт нагрузку через трение, распределяемое прокладкой; заглушка закрывает торец и передаёт нагрузку через клеевой или резьбовой интерфейс на конце. Они дополняют друг друга: хомут даёт регулировку и съёмность, заглушка — уплотнение и отделку торца. Многие сборки используют оба: заглушка герметизирует конец, хомут несёт монтажную нагрузку на несколько сантиметров ближе к середине.

Заключение

Углепластиковая торцевая заглушка трубы — малый компонент с непропорционально большим влиянием на срок сборки, герметизацию и передачу нагрузки. Подбирайте тип под задачу: алюминий для структурного клеевого узла, нейлон для защиты, стальные переходные для сертифицированных точек. Держите шов 0,10-0,20 мм, заглубляйте вставку на 1,5-2 диаметра, готовьте обе поверхности, а механические углепластиковые концевые fitting применяйте только с прокладкой и схемой зажима по стенке. YongXian поставляет углепастиковые трубы и подобранную концевую обойму, а инженерная команда подскажет сочетания заглушек и вставок под ваш диаметр, нагрузку и среду. Смотрите наш ассортимент углепластиковых труб или свяжитесь с нами, указав размеры трубы и требования к применению.
