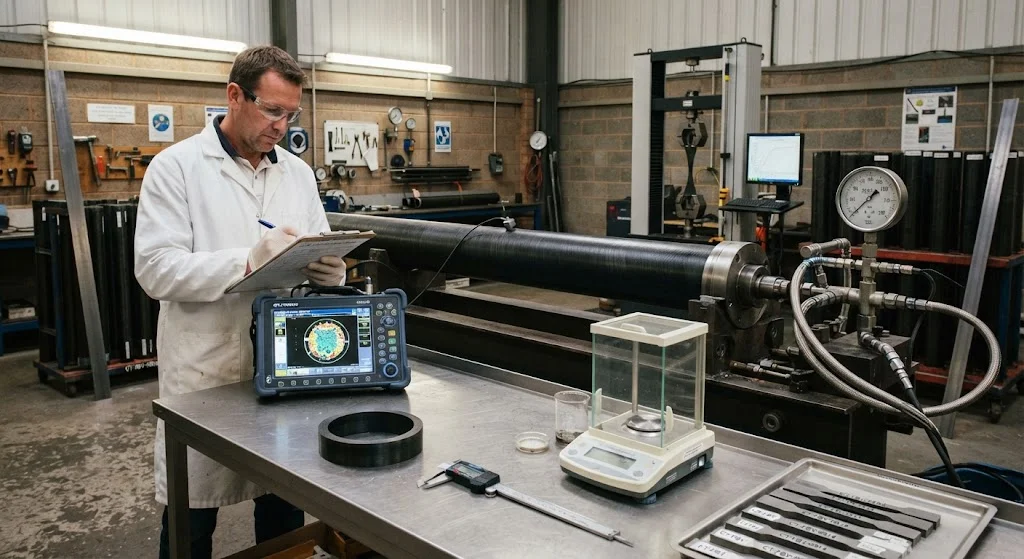

缠绕环氧管测试：标准与质量保证

缠绕环氧管测试是将符合规格的管子与仅在外观上相似的管子区分开来的纪律。缠绕环氧管将其强度承载在纤维方向上，因此其性能具有强烈的方向性：轴向强度、环向强度和刚度各自取决于设计者选择的缠绕角度和铺层顺序。测试验证交付的管子具有图纸承诺的性能、工艺所设定的纤维含量，且没有会缩短其使用寿命的空隙或分层。本文说明缠绕环氧管的完整验证矩阵——机械测试、物理表征方法、无损检测技术，以及定义它们的ASTM和ISO标准——并展示完整的复合管QA体系在实践中如何构建。风险很高，因为管子在服役中很少被测试至破坏。液压缸筒体、传动轴、压力容器内衬或结构梁预计要在循环载荷下服役数年，而证明这一预期的唯一方式是在制造时

引言

风险很高，因为管子在服役中很少被测试至破坏。液压缸筒体、传动轴、压力容器内衬或结构梁预计要在循环载荷下服役数年，而证明这一预期的唯一方式是在制造时进行记录在案的测试，并在批量生产期间按定义的时间间隔重复。

缠绕环氧管测试：验证矩阵

缠绕环氧管的完整测试计划分为四层，每层回答关于管子的不同问题。

机械测试：测量强度和刚度——轴向拉伸、环向拉伸、压缩，以及相关的爆破压力。回答：管子能否承载设计载荷？
物理表征：测量纤维体积分数、空隙率、玻璃化转变温度（Tg）和密度。回答：材料是否如规格所声称？
无损检测（NDI）：超声波和射线方法扫描整根管子，查找空隙、分层和纤维波纹。回答：每根交付的管子是否有隐藏缺陷？
尺寸验证：对照图纸检查内径、外径、壁厚、直线度、同心度和端面垂直度。回答：管子能否装入组件？

四层是互补的。机械测试对来自同一生产批次的试片和样品进行；物理表征通过证明材料体系符合设计许用值来支持它们；NDI将验证扩展到100%的交付管子；尺寸检查保护装配接口。省略任何一层的规格都会留下缺口，故障最终会找到它。

FW管测试标准：ASTM和ISO

FW管测试标准是制造商、买方和认证机构之间的共同语言。下表列出了缠绕环氧管最常引用的标准。

测试	标准	验证内容
轴向拉伸强度和模量	ASTM D2105（管道）/ ASTM D3039（层合板）	纵向承载能力
环向拉伸强度	ASTM D2290（NOL环试验）	缠绕壁的周向强度
纤维体积分数和空隙率	ASTM D3171（酸消化）/ ASTM D2584	树脂与纤维之比及孔隙率
玻璃化转变温度	ASTM E1356 / ISO 11357（DSC）	固化完整性和热能力
爆破压力	ASTM D1599	承压管的压力等级
层间剪切强度	ASTM D2344（短梁剪切）	层间结合质量
静水压设计基准（管道）	ISO 14692（油气）	长期压力能力

对于油气应用，ISO 14692增加了机械试片测试未涵盖的长期测试：静水压回归测试通过多年的加压暴露外推设计应力，这成为管道额定工作压力的基础。对于航空航天和国防，制造商通常会在认证包中加入材料可追溯性、记录在案的工艺控制和第三方见证测试。

复合管QA：实践中的验收标准

复合管QA的强度取决于其验收标准，而这些标准在生产开始前写入规格。结构缠绕环氧管的典型验收限值如下：

参数	典型验收限值
纤维体积分数	规定值±2%
空隙率	低于1-2%（承压管为1%）
壁厚	图纸尺寸±0.1-0.2毫米
直线度	每米0.5-1.0毫米
Tg（DSC，固化后）	高于规定最小值，通常100-180°C
超声波扫描	无分层；空隙指示低于约定的拒收水平
轴向/环向强度	试片平均值高于设计许用值的95-100%

两个实际问题很重要。首先，验收限值应在规格阶段商定，因为它们决定检验工作量进而决定价格：±0.05毫米的壁厚公差使检验成本比±0.2毫米翻倍。其次，抽样计划与限值同样重要——对于批量生产，每炉测试一个试片和每批测试一根管子通常太弱，而对每根管子进行破坏性测试则很少合理。通常的折中是：每炉试片测试、每批爆破或验证压力测试、承压管100%NDI。

环氧管检测：无损方法

环氧管检测主要依赖超声波方法，它速度快、对关键缺陷敏感，且适用于全部生产数量。

脉冲回波超声波检测：换能器扫描管子表面并映射内部反射。分层和大气隙产生特征回波；扫描生成整根管壁的C扫描图像。
相控阵超声波检测：阵列单元电子控制声束偏转，覆盖更快，对厚壁中小缺陷的检测更好。
导波检测：低频导波沿管子轴向传播，快速筛查长距离——适用于已安装管道和管线的现场检测。
射线照相（X射线或CT）：选择性地用于关键管子，X射线揭示空隙分布和纤维结构，计算机断层扫描增加管壁的完整3D视图。
目视和尺寸检测：用量规、卡尺和直线度尺对照图纸检查表面缺陷、针孔和尺寸符合性。

超声波检测需要耦合介质——通常是水膜或浸没水槽——以及带有已知人工缺陷的校准标准，以便拒收水平在不同操作员和不同日期之间保持一致。这种校准纪律使NDI结果在审计中站得住脚。

设备资质是检验体系的最后一层。校准记录、操作员认证和对照参考标准的定期验证是大多数质量体系（包括ISO 9001和AS9100）的要求，也是审计员首先检查的内容。具有文件化设备资质的实验室可以为其结果辩护；没有的则不能，无论仪器多么好。

常见问题解答

结构缠绕环氧管哪些测试是强制性的？

对于非承压结构管，核心强制测试集为：轴向拉伸强度和模量、纤维体积分数、Tg，以及针对分层和空隙的超声波检测。直径、壁厚、直线度和同心度的尺寸验证始终是必需的。对于承压管，增加环向拉伸测试（ASTM D2290）和爆破或验证压力测试；对于油气服役，ISO 14692长期静水压测试成为设计基准。

试片测试和整管测试有什么区别？

试片是从管壁或同炉缠绕的见证板上切下的小样品，用于拉伸、剪切和物理测试的平板或环形试样。整管测试则加载整根管子——爆破压力、验证压力或轴向压缩——验证包括缠绕模式和端部几何在内的整体结构。试片便宜且信息量大；整管测试昂贵，但能捕捉试片遗漏的缺陷，例如端部的缠绕不连续。

交付前如何验证缠绕环氧管的质量？

交付验证遵循规格中商定的检验计划。工艺记录确认缠绕参数在运行期间保持在窗口内。试片测试验证强度、模量、纤维体积分数和Tg。无损检测——通常是超声波——扫描交付的管子，尺寸检查验证装配接口。对于承压管，进行批次级爆破或验证测试，结果连同完整的材料和工艺可追溯性编制成符合性证书。

测试可由制造商进行，还是必须由第三方进行？

两种方式都很常见，正确选择取决于应用。对于标准工业管，制造商使用文件化程序和校准设备进行的测试通常可被接受。对于航空航天、国防、油气和医疗应用，买方通常要求第三方见证测试或认可实验室，有时两者都要：制造商测试用于工艺控制，加上独立测试用于认证。例如ISO 14692要求对静水压设计基准进行独立设计验证。
