城市空中交通基础设施中的碳纤维应用：垂直起降场、充电站和地面支持设备

城市空中交通基础设施的结构要求

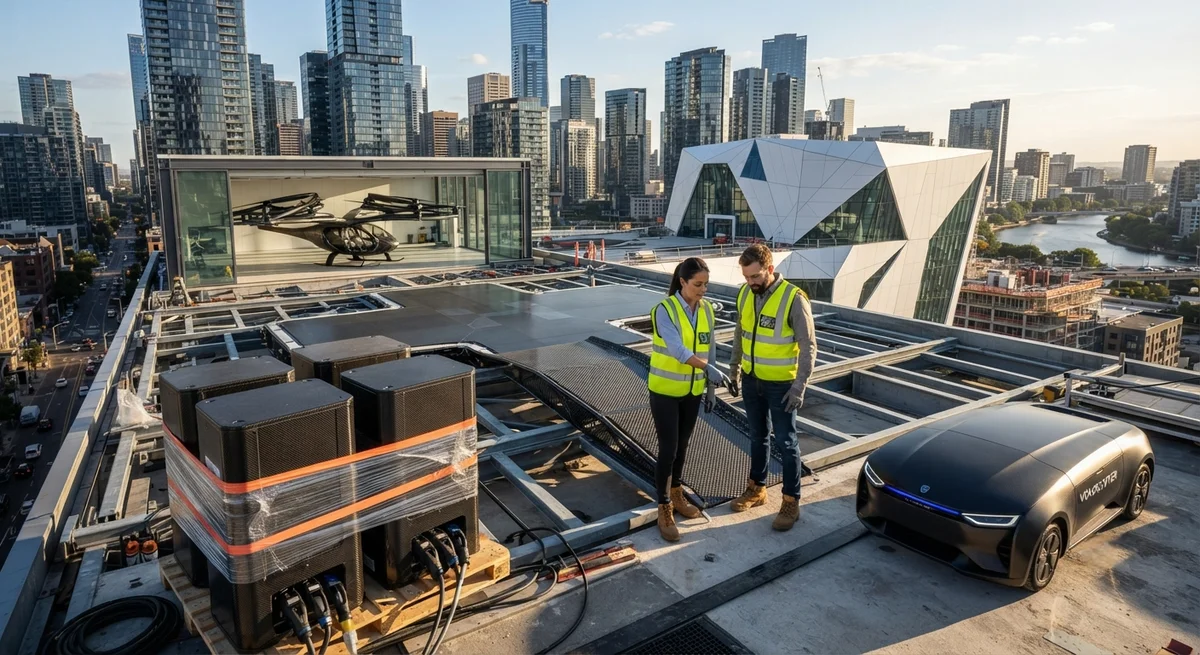

城市空中交通基础设施——垂直起降场、充电站和地面支持设备——面临一系列独特的工程挑战。与传统直升机停机坪或机场设施不同，UAM基础设施必须部署在屋顶、浮动平台和空间受限的城市场地，每一公斤结构质量都带来额外成本。碳纤维增强聚合物（CFRP）提供了一种同时满足重量、强度、耐久性和热管理要求的解决方案。

典型的eVTOL（电动垂直起降）飞行器满载重量在1,800至3,200公斤之间，着陆冲击力达到飞行器总重的2.5至3.5倍。着陆平台材料必须承受反复的动态加载，温度范围从-40°C到+85°C，同时在10年使用寿命内保持±1.5毫米以内的尺寸稳定性。碳纤维复合材料的纤维方向热膨胀系数（CTE）约为1.5×10⁻⁶/°C——约为铝的十分之一——确保垂直起降场平台在季节性温度波动中保持尺寸稳定。

垂直起降场着陆平台材料选择：碳纤维与传统金属对比

着陆平台材料的选择直接影响垂直起降场的建设成本、承载能力和维护周期。下表对比了碳纤维复合材料与传统直升机坪和垂直起降场建筑材料：

性能指标	CFRP（环氧/碳纤）	铝合金6061-T6	钢材A36	玻璃纤维复合材料
密度（g/cm³）	1.55	2.70	7.85	1.90
抗拉强度（MPa）	1,200–1,800	310	400	450–700
比刚度（GPa·cm³/g）	74	26	25	20
20 m²平台重量（kg）	310	810	2,355	570
疲劳寿命（70% UTS循环次数）	10⁷+	10⁶	10⁶	5×10⁶
导热系数（W/m·K）	0.4–0.8	167	50	0.3–0.5
材料单价（美元/m²）	$85–$145	$32–$48	$18–$26	$38–$55
使用寿命（带维护，年）	20+	15	25	10–12

碳纤维充电站外壳与热管理

eVTOL飞行器的大功率充电站需要提供1–3 MW电力，产生大量热量必须通过外壳结构散发。碳纤维复合材料在此提供独特优势：标准环氧基CFRP的低导热系数（0.4–0.8 W/m·K）天然起到热屏障作用，保护敏感电子设备免受外部热负荷影响。对于发热组件，碳纤维的面内导热系数可通过使用沥青基纤维或石墨烯增强基体工程化至高达400 W/m·K，实现无需额外冷却硬件的被动散热。

永先碳纤维的UL 94 V-0级阻燃CFRP面板专为充电站外壳配制，极限氧指数（LOI）达到38%，通过FAA飞行器材料防火测试（FAR 25.853），热释放率低于65 kW/m²。这些面板比同等铝合金外壳轻40–55%，同时在100 MHz至10 GHz频率范围内提供等效的60–80 dB EMI屏蔽效能。

碳纤维充电站外壳关键技术参数：

• 阻燃性：1.5 mm厚度下UL 94 V-0级；LOI ≥ 38%；按FAR 25.853峰值热释放率 < 65 kW/m²
• EMI屏蔽：100 MHz至10 GHz范围内60–80 dB衰减（碳毡表面层）
• 耐候性：按ASTM B117盐雾暴露5,000小时，质量损失 < 0.5%
• 紫外线稳定性：3,000小时QUV加速老化（ASTM G154）后ΔE < 1.5
• 热管理：采用沥青纤维混合铺层的面内导热系数高达400 W/m·K
• 减重：相比同等刚度的铝合金5052-H32外壳减轻40–55%

地面支持设备：轻量化拖车、推车和维护平台

UAM运营地面支持设备必须处理重达3,200公斤的eVTOL飞行器，同时保持足够轻便以便在空间受限的垂直起降场中手动定位。碳纤维结构件将GSE重量减少55–65%，使电池电动地面拖车的每次充电工作周期延长40–50%。采用2×2斜纹预浸料和准各向同性铺层制造的碳纤维飞机拖车底盘仅重185公斤，而焊接钢等效底盘重480公斤，同时碳纤维底盘的扭转刚度超过钢材底盘的15%。

采用CFRP箱形截面和蜂窝夹芯板制造的维护平台在500 kg/m²活荷载下挠度小于L/360——超过国际建筑规范要求。复合材料还消除了在地面维护环境中接触液压油和电池酸液时常见的腐蚀问题。

生命周期成本分析：CFRP基础设施总拥有成本

虽然碳纤维复合材料的前期材料成本高于传统金属——着陆平台通常为每m² 85–145美元，而钢材或铝材为18–48美元——但20年使用寿命内的总拥有成本分析显示CFRP在多个关键领域具有优势：

• 安装节省：结构质量减少使下层结构要求降低30–40%，每个典型屋顶垂直起降场节省钢筋加固费用15,000–25,000美元
• 维护减少：CFRP构件每8–10年需要重新涂装，而钢材每2–3年一次，降低终生维护成本60–70%
• 能源节省：更轻的垂直起降场结构减少建筑加固需求，使UAM基础设施能够在现有建筑上部署，否则将需要50,000–120,000美元的结构升级费用
• 寿命延长：CFRP在海洋环境中的无腐蚀性能使浮动垂直起降场应用实现20年以上的服役间隔，而铝结构为10–12年
• TCO盈亏平衡点：按当前碳纤维价格（航空级预浸料每公斤22–35美元），着陆平台TCO与铝材的盈亏平衡点发生在第7–9年，充电站外壳在第5–7年

材料认证与合规路径

UAM基础设施组件必须满足涵盖航空、建筑和电气规范的认证要求。用于垂直起降场和充电站应用的碳纤维材料应依据以下标准进行认证：

• FAA AC 150/5390-3：垂直起降场设计标准，包括着陆平台结构完整性和防火性能
• UL 746C：用于户外电气设备外壳的聚合物材料
• ASTM D6415：复合材料层合板的平面内剪切强度——着陆平台冲击分析的关键指标
• ISO 4892：评估CFRP表面紫外线降解的实验室光源暴露方法
• IBC 2024：国际建筑规范中对高架平台的活荷载和挠度要求
• EASA SC-VTOL：欧洲航空安全局关于VTOL飞行器地面基础设施的特殊条件

常见问题解答

碳纤维在垂直起降场应用中的防火性能如何？

用于垂直起降场着陆平台的碳纤维复合材料达到UL 94 V-0防火等级，通过FAA FAR 25.853测试，峰值热释放率低于65 kW/m²。使用无卤磷基添加剂的阻燃环氧树脂体系可达到35–42%的极限氧指数，在15秒内自熄。对于充电站，使用适当的UV稳定胶衣可实现UL 746C户外外壳等级认证。

大规模应用中碳纤维与铝材用于UAM基础设施的成本对比如何？

按当前市场价格，CFRP着陆平台面板每m²价格为85–145美元，而铝材为32–48美元。然而，62%的减重使下层结构更轻，总体垂直起降场建设成本降低15–25%。着陆平台的总拥有成本盈亏平衡点发生在第7–9年，之后CFRP解决方案因维护需求更低、使用寿命更长而变得更加经济。

碳纤维垂直起降场组件可以在现场修复吗？

可以。可现场修复的损伤（划痕、小面积分层、边缘破损）可使用修补套件处理，恢复85–95%的原始强度。修复过程包括表面准备、匹配碳纤维布的湿铺、常温真空袋固化12–24小时，以及通过超声波A扫描进行后固化检查。重大结构损坏需要按制造商的结构维修手册进行工厂级修复或组件更换。

碳纤维充电站外壳在沿海环境中的预期使用寿命是多少？

使用适当胶衣保护和耐海水树脂体系（环氧或乙烯基酯）的CFRP充电站外壳在沿海C5-M腐蚀环境（ISO 12944）中的使用寿命超过20年。建议每年检查胶衣是否有损伤。与铝不同，CFRP与铜电导体接触时不会发生电偶腐蚀，使其特别适用于充电基础设施。
