碳纤维卫星结构：低轨光学载荷的热稳定性

引言

光学卫星载荷的价值上限，取决于支撑其反射镜、透镜与焦平面电子设备保持稳定的结构。在低地球轨道，该结构必须在九十分钟一个轨道周期内承受超过两百摄氏度的温度波动——从全日照到全阴影，每天数百次——同时让数十厘米到数米长的光路在微米级精度上保持形变忠实。传统结构金属铝的膨胀约为每摄氏度每百万分之23，跨一米光学平台与二十度结构梯度，热畸变以数百微米计。这对高分辨率成像或激光通信载荷而言大了两个数量级。碳纤维复合材料解决了这个问题，因为其热膨胀系数可以设计到基本为零，甚至在关键轴向上微负。

本文面向必须为低轨光学载荷规格化、验证并采购碳纤维复合材料结构的卫星项目经理、结构工程师与采购专员。我们将涵盖热稳定性为何重要、碳纤维如何实现近零膨胀、使其成立的层合板设计规则，以及将真正航天级材料与航空邻近产品区分开的验证步骤。

为什么热稳定性驱动卫星结构设计

低地球轨道的热环境是任何精密结构面临的最严苛、循环最快的环境。太阳同步轨道卫星每个轨道周期从直接太阳照射过渡到完全地球阴影一次，因此每八十到一百分钟，结构就经历 150-200 °C 的热沉变化。对光学载荷而言，后果毫不留情：

• 焦面与对准漂移：光学平台的任何膨胀都会改变主镜与焦平面之间的距离，直接使图像失焦。任务期间 300 K 级参考温度波动并不罕见；即使几微米的漂移也会降低分辨率。
• 差异热畸变：非对称膨胀的结构会弯曲与扭转，使反射镜相对仪器轴失准，在最需要稳定的观测窗口期间破坏指向精度。
• 热弹性应力：若胶接接头与界面承受大的相对位移，引发的应力会在数千次循环中使面板开裂或使胶接嵌件松动，缓慢而不可预测地劣化结构。

工程上传统有两条路线：用加热器与多层隔热主动控温以缩小梯度，或选择膨胀极低、被动稳定即可满足的材料。碳纤维复合材料是第二条路线，也是现代 LEO 卫星的光学载荷平台、仪表结构与高稳定面板由 CFRP 蜂窝夹芯与 CFRP 桁架结构主导的原因。

碳纤维的近零膨胀优势

碳纤维复合材料与金属的膨胀行为根本不同，因为它是方向性的。单向碳层合板基本沿两条正交轴膨胀：平行于纤维方向，碳纤维主导、膨胀极小甚至为负；垂直于纤维方向，树脂主导、膨胀为正且相对较大。

材料	轴向CTE (µm/m/°C)	比刚度	典型卫星用途
铝 6061-T6	+23	基线	传统结构、支架
标准模量 CFRP（T300级）	-0.4 至 +0.2	约为铝的 4-5 倍	面板、次结构
高模量 CFRP（M55J/M60J级）	-1.1 至 -0.9（纤维主导）	约为铝的 6-8 倍	光学平台、精密结构
钛 Ti-6Al-4V	+8.6	约为铝刚度/密度的 1.5 倍	接头、嵌件、界面

上表的轴向膨胀值是纤维方向数值；真实层合板以多角度铺层组合，使面内净膨胀为加权平均。关键洞察是：通过选择角度配比，层合板设计者可以将面内 CTE 调谐到基本为零。M55J 或 M60J 级高模量纤维因纤维方向膨胀已达约 -1 ppm/°C 而更受青睐，为平衡树脂主导的正贡献留出更多设计空间。

尺寸稳定性的层合板设计规则

设计热稳定 CFRP 结构是一场平衡贡献的练习，四条规则主导实践：

• 关键铺层使用高模量纤维：M 级纤维（模量 377-588 GPa）贡献强负轴向膨胀并提升层合板刚度，更薄的面板即可用更少质量达到相同稳定性。标准模量纤维可用于一般面板，但留给 CTE 的设计余量更小。
• 调谐铺层角实现面内 CTE 近零：准各向同性铺层面内各向膨胀近零但略正；将部分铺层转为 0° 会增加负轴向贡献。设计者迭代角度配比，使膨胀后的刚度、强度与 CTE 同时满足要求，因为只优化 CTE 通常会牺牲另一项性能。
• 控制湿气效应：固化环氧从空气中吸湿，真空中的解吸会导致收缩，模拟热收缩。航天结构以防湿膜保护，或设计使湿气收缩方向与预期热位移相反；验证包含计量前的真空调理。
• 管理微裂纹：热循环会在层合板铺层界面产生微裂纹，微裂纹松弛层合板，导致前几百次循环后出现永久性 CTE 漂移与尺寸变化。低伸长率高模量纤维层合板更易如此，因此抗裂基体体系与最终加工前的循环验证是标准做法。

LEO 卫星中的结构形式

材料优势转化为少数几种主导现代光学卫星设计的结构形式：

• 蜂窝夹芯面板：CFRP 面板胶接到铝或 CFRP 蜂窝芯上。面板 CTE 由碳蒙皮主导，芯材承担剪切并使面板轻而刚。用于仪表甲板、太阳翼基板与高稳定平台。
• 光学平台与基准结构：近零 CTE 的 CFRP 面板或管件承载光学链路。高模量碳制造的平台在任务热包络内数米光路上的长度变化仅有几微米量级。
• CFRP 管式框架：用于各反射镜之间需保持相对固定的开式桁架基准结构。管件 CTE 设计为负，使轻微升温的结构收缩，补偿金属端接头的任何残余正膨胀。
• 金属-复材混合接头：将因瓦或钛嵌件胶接进 CFRP 面板以承载紧固件载荷。因瓦（CTE 约 1-2 ppm/°C）与钛被选中以最小化与近零膨胀复材的接头失配。

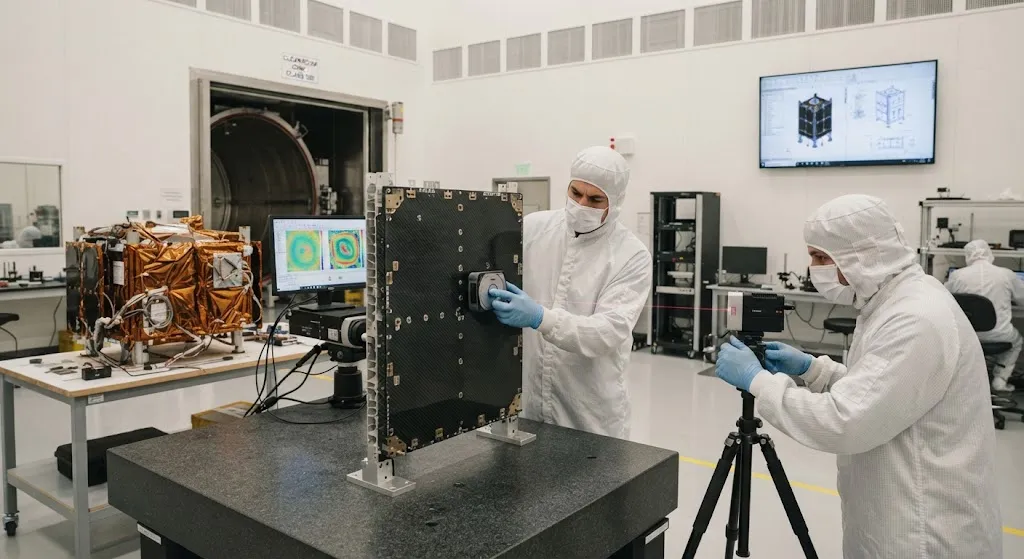

验证：航天级与普通材料的区别

并非所有按"航空航天"用途销售的 CFRP 面板都适合光学 LEO 载荷。区分航天级材料的验证体系有五大支柱：

验证步骤	方法	为何重要
CTE 测量	任务温度范围内干涉测量或膨胀计测量	确认设计的近零膨胀在 -100 至 +80 °C 间真实成立
热循环	代表任务寿命的数百次循环	在结构飞行前揭示微裂纹驱动的 CTE 漂移
真空调理与质量损失	真空烘烤、ASTM E595 放气测试	防止光学表面分子污染；避免湿气收缩意外
力学验证	对飞行代表面板做刚度、强度与模态测试	弥合试样数据与实造结构之间的差距
批次与材料可追溯性	认证纤维与树脂批次、记录在案的固化周期	将性能锁定在可重复工艺而非一次性制造上

对采购团队，实际后果是供应商的工艺文档与测试结果同等重要。航天级 CFRP 面板是受控工艺的产物——认证纤维、合格预浸料、记录在案的固化周期，以及对将飞行的具体单件的计量。无法展示这条链条的供应商，是在以航天价格销售航空邻近产品。

成本与交货周期现实

航天级 CFRP 昂贵，预算前值得理解其成本结构。M 级高模量纤维每公斤价格是标准模量纤维的数倍。带批次数据的认证可追溯预浸料再添溢价。经热压罐认证的铺层、真空调理与干涉仪 CTE 验证都是缓慢的专业操作，主导了精密光学平台的制造成本。因此交货周期很长——起步合格的平台结构通常六到十二个月，若您的应用已完成层合板体系与工艺认证则更短。预算应反映：贵的是稳定性而非强度——仅按承载设计的结构远便宜于按微米级热稳定性设计的结构。

常见问题解答

为什么铝不适用于光学卫星载荷结构？

因为铝每摄氏度每米膨胀约 23 微米。一米光学平台经历 20 °C 结构梯度时畸变约 460 微米——远超高分辨率光学载荷所需的微米级稳定。铝的比刚度也比碳复合材料低约 4-8 倍，结构既更重又更不稳定。铝在支架与主总线等成本、加工便利与行为熟知比稳定性更重要的位置仍有价值。

CFRP 光学平台真的能在整个任务中保持微米级稳定吗？

是的，设计得当即可。通过混配高模量纤维铺层使面内 CTE 落近零，平台在任务热包络内、数米光路上的长度变化仅有几微米量级。前提是层合板必须作为系统设计、循环并验证：控制湿气效应、表征微裂纹松弛、并用干涉测量法在完整温度范围内实测 CTE。让这一主张可信的是认证数据，而非数据表平均值。

验收航天级 CFRP 结构前应验证什么？

要求五样东西：在任务温度范围内对实际单件而非试样平均值进行干涉法 CTE 数据；数百次循环后无明显 CTE 漂移的热循环结果；按 ASTM E595 的真空放气数据；将试样许用值与实造面板联系的力学测试结果；以及从认证纤维与树脂批次到记录在案固化周期的完整追溯。五样缺一，无论宣传册如何宣称，该结构都未通过光学 LEO 服役合格化。

结论

碳纤维复合材料结构已成为低轨光学载荷平台的标准，因为它解决了金属无法解决的问题：在严酷热环境中的尺寸稳定性。通过使用高模量纤维并调谐铺层角度，设计者沿关键轴实现近零热膨胀系数，将每个轨道周期 150-200 °C 的温度波动转化为仅几微米的结构位移。代价是成本、交货周期与验证严谨度——但对于价值完全是图像质量或激光链路稳定性的载荷，这正是应该投入之处。
