碳纤维夹爪与末端执行器：工业机器人自动化设计

碳纤维夹爪与末端执行器：高性能自动化工程设计

在现代工业机器人中，末端执行器是机器人手臂与工件之间的接口——通常是吞吐量、精度和能效的瓶颈。机器人只有在其末端执行器的性能范围内才能实现速度和精度。传统末端执行器由铝合金6061-T6或钢合金机加工而成，而碳纤维增强聚合物已成为越来越多自动化应用领域的优越材料。本文为设计工程师和自动化采购人员提供技术数据、对比分析和生产环境中实施CFRP夹爪和末端执行器的设计指南。

碳纤维在末端执行器设计中的优势

碳纤维在末端执行器应用中的根本优势源于其比刚度——弹性模量与密度的比值。标准模量单向CFRP层合板（V_f = 60%）的比刚度约为133 GPa/(g/cm³)，而铝6061为26，钢为26。这一5倍的比刚度优势意味着，在同等结构性能下，碳纤维末端执行器的质量可比铝制版本低70–80%。对工业机器人的实际影响是巨大的：

• 更高有效载荷利用率：对于典型6轴工业机器人（负载能力10–50 kg），末端执行器每减轻1 kg，工件的有效载荷就增加1 kg。在20 kg机器人上，1.5 kg的CFRP夹爪替代5.5 kg的铝制夹爪，释放4 kg有效载荷——有效容量增加20%。
• 惯性降低和循环时间改善：更低质量意味着腕关节转动惯量更低。KUKA和Fanuc的仿真数据显示，末端执行器质量降低60%可使行程超过1米的拾取和放置操作循环时间缩短15–25%。
• 振动阻尼：CFRP的固有阻尼比铝6061-T6高3–5倍，高速定位后的稳定时间减少30–50%。这对于精密装配操作（电子元件放置、光学对准）至关重要。
• 热稳定性：碳纤维的近零CTE（−1至0 ×10⁻⁶/°C）与铝的23 ×10⁻⁶/°C相比，消除了末端执行器定位的热漂移。

材料对比：CFRP vs 金属替代方案

性能	CFRP单向 (60% Vf)	CFRP编织织物	铝合金6061-T6	钢4140	钛合金Ti-6Al-4V
密度 (g/cm³)	1.58	1.52	2.70	7.85	4.43
拉伸模量 (GPa)	210 (0°方向)	65–70 (面内各向同性)	68.9	200	114
比刚度 (GPa/(g/cm³))	133	43–46	25.5	25.5	25.7
屈服/拉伸强度 (MPa)	1,800–2,400 (0°)	550–750	276 (屈服)	655 (屈服)	880 (屈服)
热膨胀系数 (×10⁻⁶/°C)	−1.0 至 0.5 (0°)	1–3 (面内)	23.6	12.3	8.6
阻尼系数 (×10⁻³)	12–18	8–14	3–5	2–4	4–7
疲劳持久极限 (10⁷次)	60–70% UTS	45–55% UTS	30–40% UTS	35–45% UTS	40–50% UTS
相对质量（等刚度梁）	0.19×	0.55×	1.0× (基准)	1.0×	0.99×
原材料成本 ($/kg)	$25–55	$20–45	$3–5	$2–4	$30–60

CFRP末端执行器设计考虑

纤维架构选择

CFRP的各向异性性质需要精心设计纤维架构。对于末端执行器应用，推荐以下铺层策略：

• 主夹持臂/手指：沿臂轴方向取向的单向带（0°），结合±45°层（总厚度的25–35%）提供扭转刚度。推荐铺层：[0₃/±45/0₃]用于悬臂式夹持指。
• 基板和安装法兰：准各向同性铺层[0/±45/90]ₛ或编织织物（2×2斜纹，200–400 gsm），为螺栓孔承载载荷提供各向均匀刚度。
• 气动缸体：编织或纤维缠绕管状结构（±45°至±60°缠绕角），优化用于6–8 bar内压。

循环时间和吞吐量影响

应用	铝制末端质量	CFRP末端质量	循环时间（铝）	循环时间（CFRP）	吞吐量增益
拾取和放置（1m臂展，2kg负载）	4.8 kg	1.4 kg	1.8 s	1.4 s	+28%
机床上料（1.5m，8kg）	8.2 kg	2.6 kg	4.2 s	3.2 s	+31%
码垛（2m，25kg）	15.0 kg	4.8 kg	8.5 s	6.1 s	+39%
精密装配（0.6m，1kg）	3.2 kg	1.0 kg	2.5 s	1.9 s	+32%
点焊（1.8m，12kg工具）	18.5 kg	5.8 kg	6.0 s	4.3 s	+39%

FAQ 常见问题

问：CFRP在高温制造环境中（如熔炉、烤箱或焊接站附近）表现如何？

答：标准120–180°C固化环氧基体CFRP适用于最高150°C连续环境温度。对于熔炉附近或点焊站等辐射热可能使局部温度超过180°C的应用，推荐高Tg环氧CFRP（200°C使用温度）或基于BMI的CFRP（持续暴露至260°C）。对于极端环境（如压铸、锻造附近的熔融金属），钛或陶瓷末端执行器仍是标准选择。

问：CFRP末端执行器能否承受夹持不规则或重型铸件的冲击载荷？

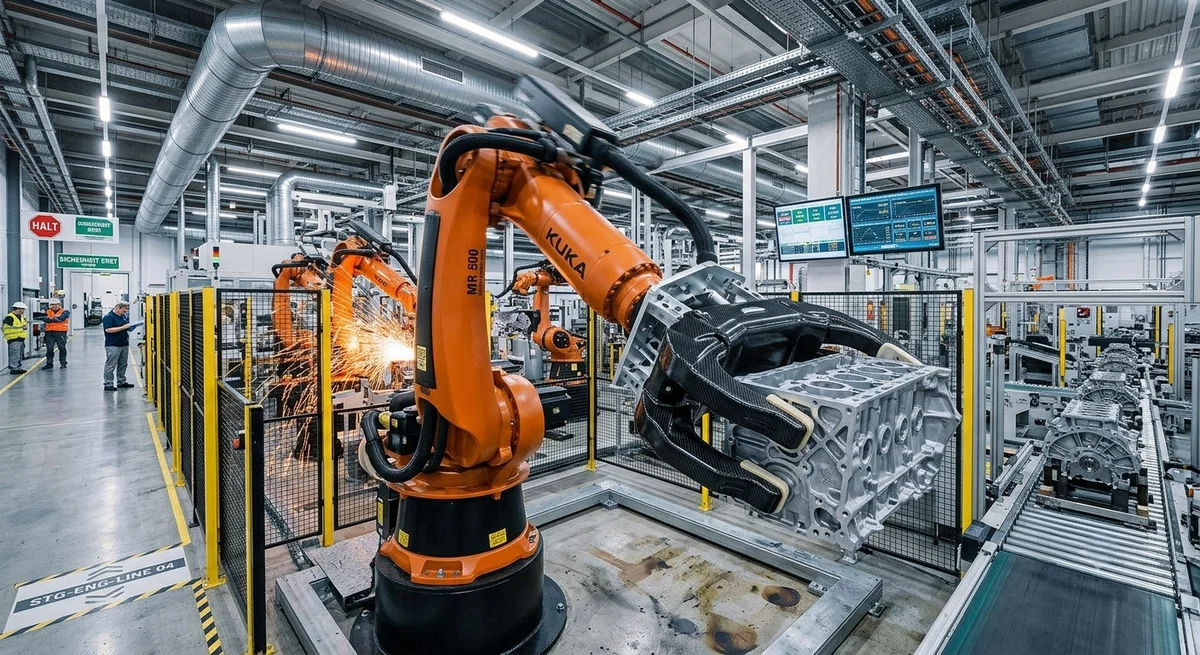

答：可以——但有适当的设计措施。对于高冲击夹持应用，推荐：（1）编织织物层合板（2×2斜纹，400–600 gsm）替代单向带以提高层间韧性，（2）热塑性聚氨酯或硅胶夹持垫（3–6 mm厚）粘接在CFRP接触面上用于冲击分布，（3）圆角几何——避免尖锐内角（最小半径5 mm，承重结构建议8 mm）。（4）混合CFRP-金属结构用于关键冲击区域。BMW集团（2025）的案例研究中，以2.5 m/s接近速度处理35 kg发动机缸体铸件的CFRP夹爪展示了18个月无结构故障的使用寿命。

问：定制CFRP末端执行器的交货周期和最小起订量是多少？

答：压缩成型件（大批量）：8–12周，MOQ 500–2,000件。手工铺层+热压罐（原型/小批量）：3–6周，MOQ 1–20件。从CFRP板材CNC机加工（单件）：1–3周，无MOQ。

问：如何在RFQ中指定纤维架构以确保质量一致性？

答：在RFQ或技术规范中包含以下内容：（1）纤维类型——标准模量（230 GPa，12K或24K丝束）或中模量（295 GPa，12K）。（2）树脂系统——指定T_g要求、使用温度和耐化学性。（3）纤维体积含量——指定目标V_f和可接受范围（结构件58–62%）。（4）铺层顺序——使用标准复合材料符号[0/±45/90]ₛ，包括层数和固化单层厚度。（5）铺层方法——手工、ATL、AFP或压缩成型。

问：CFRP末端执行器的失效模式及预防措施是什么？

答：五种主要失效模式：（1）螺栓连接处分层——使用超大垫圈（3倍螺栓直径）、±5%公差扭矩控制。（2）机加工边缘纤维崩裂——使用PCD刀具和冷却液加工。（3）夹持面冲击损伤——使用弹性体垫和编织织物铺层。（4）环氧系统吸湿导致T_g下降——指定耐湿树脂或防护涂层。（5）螺纹嵌件蠕变——使用共固化或压缩成型嵌件。
