碳纤维机器人臂末端执行器：工业自动化的轻量化夹爪和换刀装置

工业机器人市场预计到2030年将达到785亿美元，到2028年每年将有超过60万台新工业机器人安装。随着汽车、电子、物流和食品加工行业的制造自动化加速发展，机器人末端工具的性能——安装在机器人腕部的夹爪、换刀装置、传感器和工艺工具——已成为生产效率和产品质量的关键因素。碳纤维复合材料末端执行器代表了工业自动化的下一个前沿领域，与传统铝合金和钢制工具相比，可减轻40–65%的重量，同时保持同等或更优的刚度、抗疲劳性和尺寸稳定性。

对于工业自动化领域的B2B买家——包括机器人系统集成商、制造工程团队和自动化采购专家——转向碳纤维末端执行器可通过缩短周期时间、增加机器人有效载荷能力、降低能耗和提高定位精度来实现可量化的回报。本文提供碳纤维机器人末端执行器的全面技术分析，涵盖材料选择、制造工艺、重量-性能权衡、关键行业的应用特定数据以及来自生产环境的案例研究。

重量代价：为什么末端执行器质量很重要

添加到机器人末端的每一公斤质量都会对系统性能产生倍增效应。机器人臂需要在悬臂式连杆的末端加速、减速和精确定位该质量——每个关节电机、减速器和结构件上的动载荷随着末端执行器重量的增加而增加。对于典型的6轴工业机器人（有效载荷能力20公斤），将末端执行器重量从8公斤（铝合金）减少到4公斤（碳纤维），可使机器人处理16公斤的工件而不是12公斤的工件——有效载荷增加33%。或者，更轻的工具允许机器人以更高的加速度和速度设置运行，根据不同应用可缩短周期时间15–25%。

末端执行器材料	密度（g/cm³）	拉伸模量（GPa）	比刚度（GPa·cm³/g）	疲劳寿命（80%极限强度下的循环数）	每件相对成本
碳纤维预浸料（单向）	1.55	135–230	87–148	>10⁷	2.5–4.0×
碳纤维3D打印（CF-PA）	1.12	35–55	31–49	5×10⁶	1.2–1.8×
铝合金6061-T6	2.70	68.9	25.5	5×10⁵（焊接接头）	1.0×（基准）
钢（AISI 4140）	7.85	205	26.1	1×10⁶	0.8–1.2×
镁合金（AZ91D）	1.81	44.8	24.8	3×10⁵	1.3–1.8×

比刚度指标——拉伸模量除以密度——是末端执行器设计中最相关的比较参数，因为它直接反映了材料单位重量的弯曲刚度。碳纤维预浸料的比刚度为铝合金或钢的3.4至5.8倍，意味着碳纤维末端执行器可以在质量减少42–56%的情况下达到相同的结构刚度。这种重量减少直接影响周期时间的改善。弗劳恩霍夫制造工程研究所2024年的一项研究数据显示，对于30厘米垂直行程和60厘米水平移动的拾取和放置操作，末端执行器质量减少50%可使周期时间平均缩短18%；对于需要在多点进行精确定位的装配操作，周期时间缩短22%。

碳纤维末端执行器的制造工艺

三种主要制造工艺主导碳纤维末端执行器的生产，每种适用于不同的批量和复杂度要求：

• 模压成型（大批量）：碳纤维预浸料在匹配的金属模具中堆叠，在液压机中加热加压固化（通常130–160°C，10–30巴）。该工艺生产的部件具有最高的纤维体积分数（55–65%）和最一致的机械性能，非常适合年产500–10,000件以上的批量化生产。模具投资为每套15,000–80,000美元，根据厚度和几何复杂度不同，单件周期时间为8–25分钟。
• 增材制造/3D打印（中小批量）：连续碳纤维增强热塑性长丝（通常为CF-PA6、CF-PA12或CF-PEEK，纤维含量为重量比的10–40%）在熔丝制造工艺中逐层沉积。这可以实现模塑或机加工件无法实现的复杂内部几何形状、随形冷却通道和集成传感器安装座。无需模具成本——直接从CAD模型生产零件。单件制造时间为2–12小时，取决于尺寸。由于纤维体积分数较低和工艺引入的孔隙率（孔隙含量3–8%，而模压成型小于1%），机械性能低于模压成型件（拉伸模量35–55 GPa对比135–230 GPa）。
• 机加工碳纤维板（小批量/原型）：碳纤维复合材料板（准各向同性铺层的层压板，厚度3–25毫米）通过CNC加工至最终几何形状。这种方法提供最快的周转时间（简单零件1–3天）和最低的前期投资（除板材外无模具成本），但材料浪费最高（40–60%的板材被加工掉），且无法实现模塑件的重量优化。适用于1–20件的原型数量。

按行业划分的应用数据

碳纤维末端执行器在不同制造业领域的采用率差异显著，受不同的性能优先级驱动：

行业	主要末端执行器应用	典型末端执行器重量（碳纤维）	与铝合金相比减重	主要优势	2025年采用率
汽车	车身板件夹爪、点焊焊枪	3.5–12公斤	45–60%	周期时间缩短	28%
电子	PCB搬运、芯片拾放	0.3–2.0公斤	40–55%	定位精度	35%
物流仓储	纸箱/托盘夹爪、码垛/拆垛	5.0–18公斤	50–65%	有效载荷能力增加	15%
食品加工	一次/二次包装夹爪	1.5–6.0公斤	45–55%	防水冲洗兼容性	12%
航空航天	复合材料铺层末端执行器、钻孔单元	8.0–25公斤	50–60%	高伸展距离下的刚度	40%

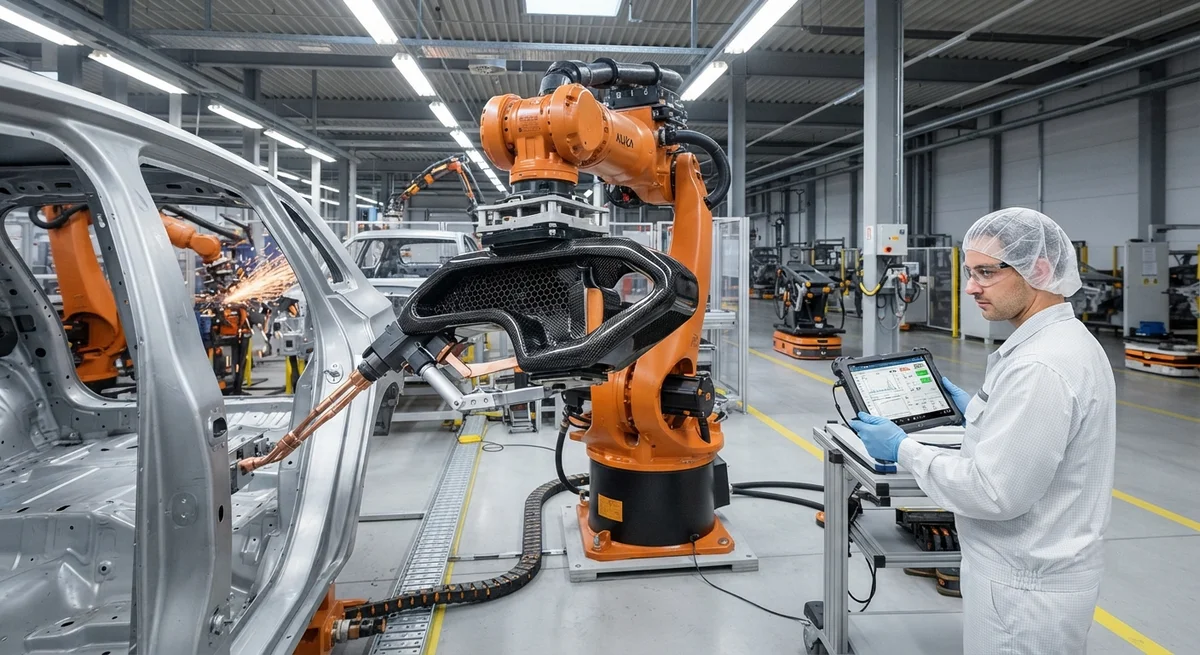

案例研究1：汽车车身车间——点焊夹爪

一家德国一级汽车供应商将14.2公斤的铝合金点焊夹爪（用于KUKA KR500机器人）替换为8.1公斤的模压碳纤维预浸料版本。43%的减重使机器人能够在更高的加速设置下运行，将点间移动时间从2.1秒缩短至1.5秒——改善了28.6%。在含8个焊点的20秒焊接循环中，总周期时间从39.7秒降至33.9秒。机器人每年运行7,200小时，这相当于每年增加1,054小时的生产能力——即每年额外95,600个焊点。碳纤维夹爪（€4,800）的成本是铝合金版本（€1,500）的3.2倍，仅基于产量提升的投资回收期为14个月。

案例研究2：电子制造——芯片拾放

一家日本电子制造商将高速贴片头（Fuji NXT系列）上的铝合金真空夹爪组件替换为3D打印连续碳纤维PA12夹爪。340克的铝合金组件降至175克（减重48%）。贴片头以每分钟120次循环运行时，降低的惯性使加速度从48 m/s²提高到62 m/s²，贴装产量从每小时42,000个元件增加到51,000个——提高了21.4%。由于动载荷下工具变形减小，最大加速度下的定位精度从±22 μm改善到±15 μm。3D打印CF-PA12夹爪的单件成本为€85，而机加工铝合金版本为€120，同时支持按需生产，零库存持有成本。每100个贴片头的年节省（包括产量提升和单位成本降低）超过€280,000。

碳纤维末端执行器的设计考量

成功的碳纤维末端执行器设计需要处理几个与金属工具设计根本不同的材料特定考量：

• 各向异性行为：碳纤维复合材料在纤维方向上的强度和刚度是横向的3–5倍。末端执行器设计必须沿主载荷路径定向纤维——通常沿夹爪臂长度方向、围绕工具安装接口以及穿过腕部法兰连接点。准各向同性铺层（0°/±45°/90°）会牺牲一些轴向刚度，但能提供更可预测的多方向性能。
• 嵌件集成：用于传感器安装、工具连接和机器人接口的螺纹金属嵌件必须粘接或共固化到复合材料结构中。共固化嵌件提供最高的拔脱强度（6毫米层压板中M6嵌件通常为2,500–4,500 N），而粘接嵌件（固化后用结构环氧树脂安装）提供1,500–3,000 N的拔脱强度，但允许固化后放置以实现设计灵活性。
• 耐磨表面：碳纤维复合材料的耐磨性低于淬硬钢。接触表面——夹爪手指、夹持面、导轨——应安装可更换的钢或陶瓷耐磨垫。典型做法是使用结构丙烯酸粘合剂将2–4毫米厚的淬硬钢（HRC 58–62）垫粘接到碳纤维基底上。
• 接地和静电消散：虽然碳纤维具有导电性（纤维方向电阻率为1.5×10⁻³ Ω·cm），但环氧树脂基体是绝缘的。电子制造或爆炸性环境中的末端执行器需要特定的接地策略——通常是在层压板中共固化一层铜网，并设有接地带连接点。
• 温度范围：标准环氧基碳纤维复合材料的连续工作温度为–40°C至+120°C。对于120°C以上的应用（例如靠近焊接飞溅区域或热冲压机），必须指定高温树脂体系，如BMI（双马来酰亚胺，额定温度230°C）或PEEK（聚醚醚酮，额定温度250°C）。

经济性分析：总拥有成本

碳纤维末端执行器较高的前期成本——通常是同等铝合金工具的2.5–4.0倍——必须对照工具整个使用寿命期间的总拥有成本进行评估。末端执行器的总拥有成本计算包括采购成本、安装和校准人工、产能影响（周期时间节省）、能耗（低质量使机器人电机电流消耗降低15–25%）、维护和更换频率以及工具更换的生产停机时间。来自汽车车身车间的行业数据表明，在5年分析期内，碳纤维末端执行器与铝合金相比，总拥有成本降低18–32%，主要来自产量提升（占效益的65%）、能耗降低（20%）和维护成本降低（15%）。大批量生产环境的投资回收期通常为10–20个月。

碳纤维末端执行器在损坏后是否可以修复，还是需要完全更换？

碳纤维末端执行器在大多数情况下可以修复，而铝合金工具在塑性变形或疲劳开裂后通常需要完全更换。轻微损伤——表面划痕、胶衣裂纹或边缘分层——通过清洁区域、注入低粘度环氧树脂并施加局部加热（60–80°C）固化来修复。中度结构损伤——贯穿厚度的裂纹或从损伤部位延伸超过15毫米的分层——需要补片修复：通过磨料磨削去除损坏的层压板，制备阶梯式斜接接头（坡比12:1至20:1），然后铺设预浸碳纤维补片并进行真空袋固化。严重损伤——压碎部分或断裂的嵌件——通常需要更换受影响部件。轻微损伤的修复成本为更换成本的5–15%，中度结构修复为25–40%。

在温度变化的生产环境中，碳纤维末端执行器与铝合金相比的尺寸稳定性如何？

碳纤维复合材料在纤维方向上的热膨胀系数约为–0.5至+0.5 × 10⁻⁶/°C——基本上为零，比铝合金的23 × 10⁻⁶/°C低10–30倍。在横向（垂直于纤维方向），热膨胀系数较高（25–35 × 10⁻⁶/°C），由基体主导。对于需要在变化的车间温度（通常18–32°C）下实现亚毫米级定位精度的末端执行器应用，碳纤维面内近乎零的热膨胀系数消除了铝合金工具在10°C温度变化下可产生50–100 μm位置漂移的热膨胀误差。这使得碳纤维末端执行器在电子制造和航空航天结构装配的精密装配操作中尤其具有优势。

碳纤维末端执行器在加速度超过5G的高速拾放应用中表现如何？

碳纤维末端执行器凭借其卓越的比刚度，在高G值应用中表现异常出色。动载荷下的工具变形是高速拾放系统中加速度的主要限制——末端执行器必须在经历5–12G峰值加速度的同时，保持定位精度在工艺公差范围内。与铝合金夹爪具有相同刚度但质量低50–55%的碳纤维夹爪，会对机器人结构产生成比例更低的惯性力，将振动稳定时间缩短30–45%，并能够在更高的加速度设定值下稳定运行。一家主要机器人制造商的实验室测试表明，六轴机器人上的碳纤维末端执行器在8.5G峰值加速度下实现了稳定的拾放操作，而同一机器人配备等效铝合金末端执行器时，在超过6.2G时即超出位置公差极限——可实现加速度提高了37%。

结论

碳纤维机器人臂末端执行器代表了工业自动化的高回报投资，与常规金属工具相比可减轻40–65%的重量，并相应改善周期时间（15–28%）、有效载荷能力（增加25–40%）和定位精度。虽然2.5–4.0倍的前期成本溢价需要仔细评估，但总拥有成本分析显示，在大批量生产环境中，5年可节省18–32%的成本，投资回收期通常不超过20个月。三种主要制造路径——模压成型适合大批量、3D打印适合设计灵活性和中小批量、CNC机加工适合原型——提供了覆盖全生产谱系的选择。对于评估碳纤维末端执行器的B2B买家而言，关键决策因素是生产批量、所需的刚度重量比、工作温度范围以及周期时间缩短在其特定应用环境中的价值。
