自动裁切与套料：高速复合材料生产的排样优化

引言

在高速复合材料生产中——无人机机身、汽车车身板件、风电叶片主梁帽、航空航天蒙皮——裁切车间是材料成本的决定之地。预浸料和干态增强织物通常占复合材料零件成本的40-60%，而裁切工艺决定了有多少昂贵材料能到达模具。排样不佳会使20-40%的采购材料沦为边角废料；缺乏协调的套料则让操作人员干等、零件贴错标签、在制品在各工位之间堆积。

自动裁切与套料同时解决这个问题的两个侧面。排样优化软件将数百个铺层打包到每一卷或每一张材料上，将织物利用率从约65-75%提升到85-95%；自动套料则在到达铺层工位之前，就将每个零件的完整铺层组——裁好、贴标、排序——装配完毕。两者结合可将材料浪费和工厂成本降低10-15%，并将裁切车间的流转时间缩短30-50%。本文阐释排样算法的工作原理，对比裁切台技术，并梳理使高速项目在经济上可行的套料工作流。

为何裁切利用率决定工厂经济性

当生产速率达到每年数千件时，裁切车间就成为战略性成本中心。以卷材或片材进厂的原材料被转化为铺层，而每一平方米边角废料都是真金白银的损失。三个因素决定一次裁切作业产生多少浪费：

• 排样效率：铺层在可用卷材或片材面积内的紧凑程度，受铺层几何形状、方向约束以及旋转和镜像零件的能力影响。
• 方向约束：承载铺层必须沿设计规定的局部纤维方向排列；方向约束越多，实现高利用率就越困难。
• 消耗性损失：边缘修边、卷尾余料以及迫使整段材料报废的缺陷。

对于价格为每公斤80-200美元的航空级预浸料，10个百分点的利用率差异就能使单一项目的年度材料支出波动数十万美元。这就是领先项目将排样视为设计阶段活动、配以专用软件和工艺工程师的原因——而不是裁切车间里的事后补救。

排样优化的工作原理

排样软件要解决一个二维装箱问题：在最小材料面积上排列所有所需铺层，同时兼顾纤维方向、铺层质量规则以及织物或布纹方向特性。现代系统结合三种算法方法：

• 启发式放置：按照最大优先和边界引导装箱等规则依次放置铺层。对数百个铺层快速而稳健，是生产排样的主力。
• 元启发式搜索：模拟退火和遗传算法扰动完整放置方案以跳出局部最优，在复杂排样上通常额外恢复2-5%的利用率。
• 共边裁切：共享直边或缓曲边的相邻铺层被放置在一起，使一次刀路同时切割两条边界。这使裁切时间缩短15-30%，并减少刀片磨损，同时使排布更紧凑。

先进系统一次跨多卷或多张材料排样，为下一班次需求预分配材料，并将生成的布局直接传送给裁切台控制器。利用率增益随重复而累积：一个年产50,000铺层、排样利用率从65%提升到92%的项目，每年有超过7,500平方米的材料不必进入废料箱。

裁切台技术

排样布局的优劣取决于执行它的机器。三种裁切技术主导复合材料铺层裁切，各有不同的成本-性能画像：

技术	典型速度	裁切质量	材料兼容性	相对资本成本
振动刀	60-90米/分钟	良好；小半径处纤维起毛	机织物、多数干态增强材料	低至中
超声波刀	40-70米/分钟	优秀；切口封边，粉尘少	预浸料、单向带、玻纤、弹性铺层	中至高
激光裁切	30-50米/分钟	切边优秀；存在热影响区风险	干态织物、薄膜；非标准预浸料	高
水刀（工艺）	3-10米/分钟	优秀；湿态，需封边	厚层压板、金属混合件	高

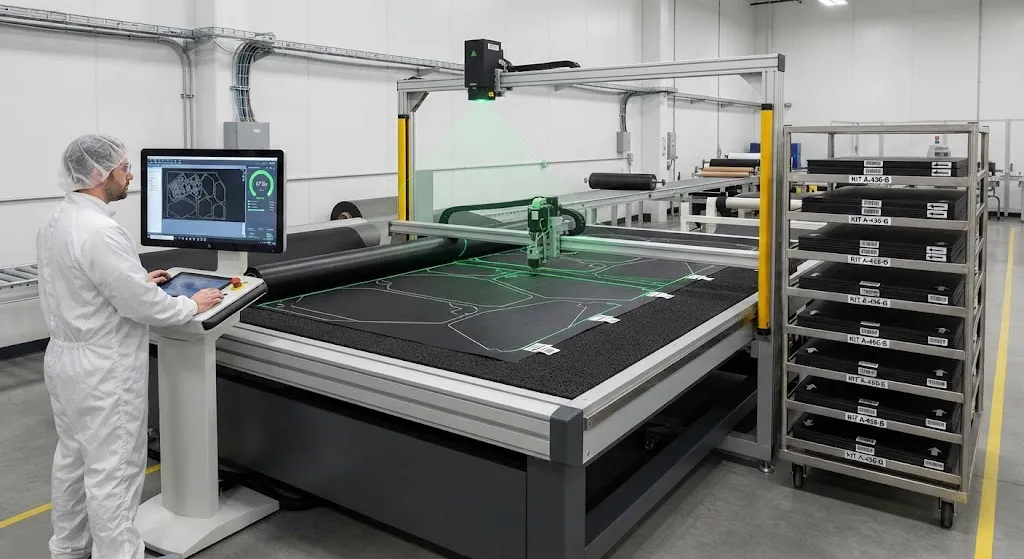

振动刀和超声波刀覆盖了绝大多数生产铺层裁切。超声波裁切台是预浸料和大批量铺层的首选，因为振动刀片能干净裁切而不会拖带粘性树脂；振动系统则对干态织物和较低产量仍具成本效益。大多数高速产线使用配备自动标记处理的超声波裁切台，使供料速度跟上裁切速度。

套料：从铺层到可立即可铺的料包

只有正确的铺层在正确的时间到达正确的零件，裁切利用率才有意义。套料通过将裁切好的铺层组织成按零件区分的料包来闭合这个回路：

• 自动贴标：每个铺层裁切时即通过集成在裁切台上的喷墨或条码标记器，贴上零件号、铺层号、方向和料包ID。
• 排序堆叠：铺层按铺层顺序堆叠——第一层在最上面——操作人员无需重新分拣即可按序作业，将设置时间缩短多达50%。
• 激光投影验证：在铺层台上，激光投影仪将铺层轮廓叠加在模具上，操作人员可在放置前确认零件和方向，数秒内捕获料包错误。
• 数字化可追溯：料包内容、材料批次、裁切时间和操作人员均记录到生产数据库，为质量记录提供完整的谱系。

套料将劳动从熟练铺层技师翻找铺层堆的工作，转变为可控的物料流过程。在一个年产40,000料包的无人机机身项目中，带顺序编号的自动套料将平均料包准备时间从25分钟缩短到9分钟，错贴或缺失铺层从料包的2.1%下降到0.3%。

物料流与工厂集成

裁切与套料作为更大物料流中的一个工位运行，高速项目将其与周边物流整合：

工厂环节	传统做法	自动裁切与套料后	改进幅度
材料入库	手工跟踪卷材	条码卷材、先进先出存储、自动检索	可追溯，零库存丢失
裁切车间	用模板手工裁切	排样CNC裁切，利用率85-95%	浪费减少20-40%
料包派送	在铺层处临时收集零件	预装料包送达工位	操作人员等待减少50%
铺层	操作人员寻找并分拣铺层	排序堆叠加激光验证	铺层提速30%
在制品跟踪	纸质记录	实时数字化料包状态	完整谱系

高速项目上的可衡量结果是裁切车间不再是瓶颈：利用率增益带来10-15%的材料和工厂成本下降，裁切-套料工位以稳定、零错误的料包流供给铺层单元。

为您的项目选型

选择合适的裁切与套料配置取决于材料形态、铺层数量和生产率。以单向带或薄机织层压板为主、无人机和汽车零件居多的项目，从配共边排样的超声波裁切台中获益最大。厚预浸料叠层或大型航空航天蒙皮项目，应优先考虑台面宽度、标记处理和与自动铺层转移的集成。生产大产量的干态织物项目——风电主梁帽、拉挤原料——可选用带多层叠裁能力的振动刀系统。每种情况下，排样软件都应与裁切台一同选定，因为利用率性能由算法能力和机器精度共同决定。

常见问题解答

排样优化实际能节省多少材料？

从手工模板裁切切换到优化的CNC排样裁切，预计利用率提升15-25个百分点：典型手工操作可达65-75%利用率，而好的排样软件能达到85-95%。共边裁切在紧凑排布之上还能额外提高约1-3个百分点，同时缩短裁切时间。财务影响随材料成本和产量放大——对于每公斤80-200美元的航空级预浸料，在一个年耗材10吨的项目上提升15个百分点，每年价值约为12-30万美元。达到区间上限需要方向纪律：尊重标准铺层角度的设计，其排样效果显著优于大量任意角度的设计。

共边裁切有什么缺点？

共边裁切让相邻铺层共享一次刀路，节省时间但也带来约束。首先，共享边只在两个铺层具有匹配的直线或缓曲边界时才可能，因此不能处处应用；成对的圆形或不规则零件很少提供共边机会。其次，当裁切失败或刀片在排样中途变钝时，共享边上的缺陷会影响两个零件，用户可能需要重裁整个排样而不是单个铺层。第三，紧凑的共边排布留出的间隙极小，可能使单个铺层的自动拾取复杂化。实践中，系统会评估每个排样的共边候选并选择性应用，针对各项目的质量要求权衡时间节省与风险。

对低产量或作坊式生产，自动套料值得吗？

对于年产量低于约1,000料包的低产量，全套自动套料通常难以证明其合理性：标签打印机、激光投影和数字化可追溯系统有固定成本，而手工套料的开销仍然很小。超过这一阈值后经济性迅速改变，大多数制造商即使在中等产量下也会至少采用轻量套料——带条码的自动贴标和排序堆叠——因为错贴铺层在铺层工位上的补救成本不成比例地高。每天生产许多不同零件号的作坊式工厂，即使不实现完全自动化，也能从数字化料包跟踪中获益，因为它替代了耗时的手工纸质记录。务实的做法是分阶段引入能力：从贴标、排序的料包起步，随着产量增长再增加投影验证和完整可追溯性。

结论

自动裁切与套料将裁切车间从成本漏斗转变为物料流引擎。排样优化将织物利用率从65-75%提升到85-95%，共边裁切将裁切时间缩短15-30%，带自动贴标、排序堆叠和激光验证的套料消除了困扰手工流程的错误与等待。对高速项目——无人机、汽车、风电、航空航天蒙皮——这些增益复合为10-15%的工厂成本下降，这往往正是可行项目与烧钱原型之间的分水岭。

对于正在扩大产量的制造工程师，选型逻辑从材料形态到裁切台技术再到排样软件逐步推进，套料深度与产量相匹配。浏览我们的碳纤维织物、预浸料与增强材料系列，或联系我们的工程团队，讨论您裁切与铺层项目的材料供应与工艺支持。
