复合材料粘接的等离子表面处理：施胶前的附着力提升

引言

胶接已成为碳纤维增强聚合物（CFRP）结构的首选连接方式，因为它消除了紧固件孔、将载荷分散到大面积上，并避免了钻孔造成的纤维损伤。但胶接接头的强度只能达到最薄弱界面的水平，而从模具中出模的CFRP表面几乎从来都不能直接施胶。脱模剂、氟聚合物离型布残留物、碳氢污染物和水分共同形成一层弱边界层，使胶接在远低于层压板潜在强度时就发生胶接面破坏。

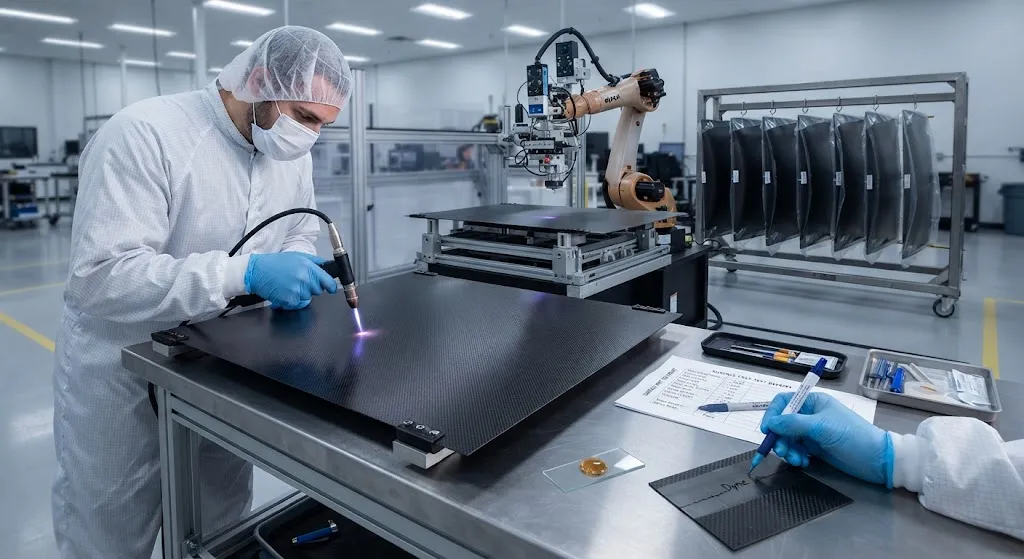

等离子表面处理可在数秒内解决这一问题，无需溶剂、磨料或底涂剂。等离子放电清洁表面、引入极性官能团并微观粗化聚合物基体，使表面能从约35-40 mJ/m²提高到60 mJ/m²以上，与未处理表面相比，搭接剪切强度通常提高60-100%。本文阐释等离子处理的工作原理，对比常压与低压系统，量化相对替代预处理方法的增益，并阐述批量胶接所需的工艺控制。

未处理的CFRP胶接接头为何失效

CFRP零件在涂覆脱模剂的模具上固化，固化过程中形成的富树脂表面光滑、低能且化学惰性。胶黏剂在这样的表面上浸润不良，界面在胶黏剂或层压板达到设计载荷之前就成为失效点。未处理接头以三种失效机理为主：

• 弱边界层：硅酮和氟聚合物脱模剂、过期预浸料产生的胺析出物以及空气中的碳氢化合物残留在表面，在载荷下与本体材料分离。
• 浸润不良：表面张力高于基材临界表面能的胶黏剂会收缩成珠状而不是铺展，留下引发界面裂纹的微观空隙。
• 缺乏机械互锁：光滑的固化表层没有可供胶黏剂抓握的微观形貌，即使浸润良好的接头也只能依靠次级化学键承载。

其结果是胶接面破坏——沿界面干净地分离——典型搭接剪切试验中的接头强度仅为12-18 MPa。生产级胶接则要求胶黏剂层内部的破坏（内聚破坏），这需要同时对基材进行清洁、活化和粗化的表面处理。

等离子表面处理的工作原理

等离子体是含有电子、离子、自由基、激发态分子和紫外辐射的电离气体，通过对空气、氩气、氮气或氮氧混合气等气体施加电场产生。当这种活性混合物接触到CFRP表面时，三种机理共同作用：

• 清洁：高能粒子与紫外光将有机污染物分解为易挥发的产物，随后被抽走或吹除，无需溶剂即可消除弱边界层。
• 化学活化：氧自由基与环氧基体反应生成羰基、羟基和羧基等极性基团，使表面能提高到结构胶黏剂的浸润阈值以上。水接触角通常从70-80度降至20-30度以下。
• 微观粗化：放电在亚微米尺度上刻蚀富树脂表层，形成可锚固的微观形貌，同时不触及下方的碳纤维。

处理后的表面只能在有限时间内保持活性，因为随着表面老化，极性基团会发生重取向并使表面重新污染，因此等离子处理通常安排在施胶前立即进行。

常压等离子与低压等离子对比

复合材料生产中采用两种等离子配置，选择取决于零件尺寸、产量和胶接质量要求：

参数	常压等离子	低压等离子
工作压力	环境压力，开放车间	真空腔体，0.1-1 mbar
工艺类型	在线、连续、局部	批量，整件同时处理
典型处理时间	每区域数秒	每批5-30分钟
均匀性与边缘覆盖	平面和缓曲面良好	极佳，包括复杂3D几何
活化衰减控制	再污染风险较高	活化寿命更长
资本成本	低，5万-15万美元	较高，15万-50万美元加真空系统
最佳适用	大型板件、在线修补片	小零件、关键接头、鉴定项目

常压系统——介质阻挡放电和等离子炬——适用于无法装入真空腔的大型结构，例如风电叶片壳体和飞机机身壁板。低压系统可提供最均匀、最强的活化效果，适用于飞行关键胶接或表面几何复杂的场合。

等离子与其他预处理方法对比

复合材料胶接的表面准备历来依赖离型布、喷砂和溶剂擦洗，近年来激光烧蚀也在增长。下表比较了环氧基CFRP上典型搭接剪切强度保持率与工艺特征：

处理方法	接触角（度）	相对未处理的搭接剪切	处理时间	主要局限
未处理	70-80	基准	—	胶接面破坏
溶剂擦洗	60-70	+10-25%	数分钟	残留弱边界层
喷砂	50-60	+20-40%	手工	粉尘、纤维损伤风险、依赖操作者
离型布	45-55	+30-50%	模具工序	离型布残留物污染
常压等离子	15-25	+60-100%	数秒	活化寿命短
低压等离子	5-20	+80-120%	批量数分钟	受腔体尺寸限制
激光烧蚀	10-20	+80-120%	自动化	资本成本高

对大多数生产应用而言，等离子在粘接强度增益、工艺速度和环境清洁度方面提供了最佳组合。在要求最高强度的场合，低压等离子与激光烧蚀性能趋同，决策点落在资本成本与自动化适配性上。

工艺参数与质量控制

等离子处理的可靠性完全取决于其周围的工艺控制。决定活化质量的关键参数包括气体成分、放电功率、喷嘴到表面距离、行进速度和常压系统的扫描遍数，以及批量系统的压力、功率和暴露时间。活化会随时间衰减——极性基团在数小时内重取向，潮湿空气中再污染会加速——因此胶接应在处理后24-72小时内进行，该间隔必须写入工艺规范。

生产质量控制依赖两个层面的验证。过程内检查使用达因笔或接触角测量，确认表面能高于胶黏剂的浸润阈值，通常为50-60 mJ/m²。定期鉴定将搭接剪切和楔形试验试样与文件化的处理参数相结合，遵循NADCAP认证等航空航天标准所要求的口径。水膜破裂试验可提供快速的车间级通过/不通过判断，但关键接头建议采用定量接触角测量。

生产应用

等离子表面处理如今已横跨多个复合材料制造领域的标准实践：

• 航空航天胶接修补：外场和基地修补片在等离子活化后胶接到机身和机翼蒙皮上，以干燥、几分钟内完成的工艺取代缓慢且依赖化学品的表面准备。
• 长桁-蒙皮与补片胶接：大型共胶接和二次胶接结构利用等离子在整个胶接线实现内聚破坏。
• 风电叶片：叶片壳体两半与主梁帽在等离子处理胶接法兰后施胶粘接，在低成本、高产量的环境中改善接头可靠性。
• 汽车结构胶接：CFRP车身板件和碰撞结构在机器人单元施胶前经等离子活化，再以增韧胶黏剂粘接。
• 夹芯板与内饰件：等离子活化改善蒙皮与蜂窝芯的粘接，并简化金属与复合材料嵌件的集成。

常见问题解答

等离子活化在CFRP表面能保持多久？

随着极性官能团重取向和表面重新污染，活化会随时间衰减。在清洁干燥的条件下，表面通常在24-72小时内保持可粘接状态，但在潮湿或多尘环境中安全间隔会缩短，有时仅为几个小时。实际操作原则是处理后尽快施胶；若出现任何延迟，应在胶接工位用接触角或达因笔检查验证表面能。关键接头的工艺规范会定义最大暴露时间，超过后必须重新处理。

等离子处理会损伤碳纤维或层压板吗？

在表面活化所用的功率水平下，等离子只影响富树脂表层，在亚微米尺度上刻蚀基体，不会切断或降解碳纤维。放电不会穿透层压板，基材的力学性能——刚度、强度与疲劳——不受影响。但功率过大或暴露时间过长的过度处理会过度刻蚀树脂，留下粉状氧化层，因此参数应在投产前用测试试样鉴定。相比之下，喷砂可能划伤并折断表层纤维，这也是薄蒙皮结构倾向选择等离子的原因之一。

等离子处理能否完全替代离型布和喷砂？

在大多数二次胶接应用中，可以。等离子消除弱边界层、活化表面并提供微观形貌，可实现离型布和喷砂单独使用很少能达到的内聚破坏。但仍有三种情况需要保留传统方法：一是现场设备的胶接修补，那里没有电源或等离子设备；二是表面重度污染，施胶前先用溶剂擦洗可改善结果；三是某些高温或增韧树脂体系的鉴定数据以离型布准备为基础。引入等离子时，应在批量切换前通过鉴定试验证明其性能等同或优于现有基线。

结论

等离子表面处理将胶接复合材料接头最薄弱的部分——界面——转化为可控、可重复的表面，实现内聚破坏和完整的胶黏剂强度。常压系统以较低的资本成本将这一能力带给大型结构，低压系统则为飞行关键接头提供所需的一致性和活化寿命。搭接剪切强度提升60-120%、消除溶剂和磨料废弃物、处理时间以秒计，这些优势使等离子成为航空航天、风电、汽车和船舶胶接线上的理性选择。

对于正在鉴定胶接工艺的工程师，决策点在于系统配置、活化寿命管理和工艺控制文件化。浏览我们的碳纤维预浸料与层压板系列，或联系我们的工程团队，讨论您的粘接结构的表面准备与材料鉴定。
