碳纤维机器人机械臂：工业自动化的刚度重量比优化

碳纤维机械臂的比刚度是铝的3-4倍、钢的5-6倍。面向B2B自动化买家的设计优化、性能数据和成本权衡。

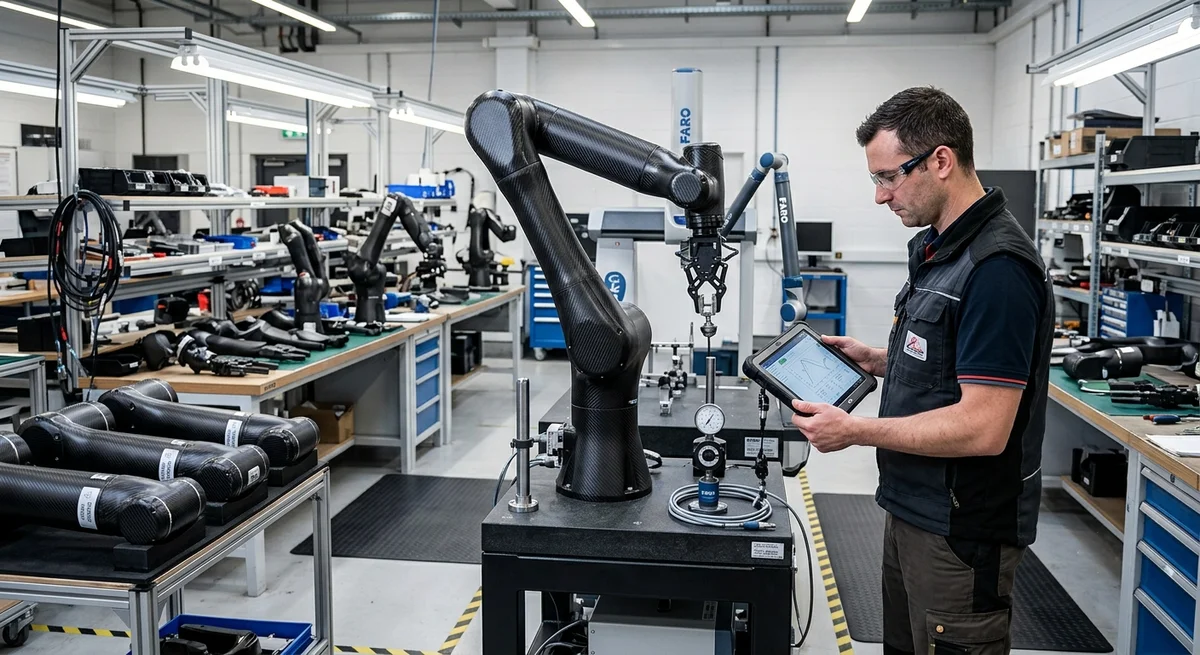

碳纤维机器人机械臂：2026年工程数据

2026年工业机器人臂被推向更高的有效载荷重量比、更快的循环时间和更长的臂展。碳纤维复合材料的比刚度（E/ρ）达到65-110 GPa/(g/cm³)，远高于6061-T6铝的25.9和A36钢的26.9。这意味着在等重条件下弯曲刚度是铝臂的3.0-4.2倍，或在等刚度条件下减重55-70%。

六轴工业臂设计参数

参数	铝6061-T6	碳/环氧(预浸料)	碳/环氧(编织)	CF改善
臂质量(kg)—2m臂展	34.5	12.8	14.2	−59至−63%
比刚度(E/ρ)	25.9	85-110	65-85	2.5-4.2×
固有频率(Hz)	14.2	26.8	23.5	+65至+89%
10kg下尖端挠度(mm)	2.8	0.82	1.05	−63至−71%
疲劳耐久性(MPa)	95(10⁷次)	350(60%UTS)	280(60%UTS)	2.9-3.7×
单臂成本(1-10件,USD)	$1,850	$4,200	$3,600	1.9-2.3×
单臂成本(100-500件)	$1,420	$2,650	$2,280	1.6-1.9×

铺层优化策略

机械臂的最优纤维结构遵循准各向同性[0/±45/90]序列并带厚度渐变：

基座段（近端30%）：16层，50% 0°，25% ±45°，25% 90°——在最大力臂处提供最大弯曲和扭转刚度
中段（30-65%）：10层，40% 0°，40% ±45°，20% 90°——平衡刚度与减重
腕部段（远端35%）：6层，30% 0°，50% ±45°，20% 90°——以扭转为主，弯曲载荷较低
金属嵌件：316L不锈钢或钛合金共固化衬套

循环时间影响分析

参数	铝臂	碳纤维臂	改善
循环时间(s)	4.2	3.1	−26%
峰值电机电流(A)	38	22	−42%
单周期能耗(kJ)	12.8	6.5	−49%
定位重复精度(mm)	±0.10	±0.06	−40%
稳定时间(ms)	180	95	−47%

常见问题

问：碳纤维机械臂能否承受紧急停止或碰撞的冲击载荷？

答：通过合理的损伤容限层压设计可以。关键是将±45°层作为吸能中间层（占总层数的10-15%），冲击后压缩强度（CAI）≥200 MPa（ASTM D7136）。关节界面的金属嵌件设计为在复合材料断裂前屈服，充当机械保险丝。最坏碰撞情况下，腕部和肘部的可更换复合吸能区可吸收50-80 J冲击能量。

问：碳纤维与金属的热膨胀不匹配如何影响温度变化时的精度？

答：碳/环氧的CTE接近零（0.2-0.5×10⁻⁶/K），钢为12×10⁻⁶/K。对于2m臂展在50°C温差下，末端热漂移可达0.8-1.2mm。解决方案：Invar适配板（CTE 1.2×10⁻⁶/K）、运动学三点安装、以及沿臂轴高比例0°纤维铺层。合理设计可将50°C温度变化下的热漂移控制在0.02 mm以内。
