缠绕成型碳纤维储氢罐在卡车和客车中的应用

通过纤维缠绕制造的IV型碳纤维复合材料氢压力容器是重型燃料电池电动汽车的关键技术。本文研究了制造工艺、性能对比、每车碳纤维消耗量和成本降低路线图。

氢能交通革命与碳纤维储氢罐的角色

重型卡车和客车是交通运输领域最难脱碳的部分。纯电动解决方案面临长途运输的根本挑战：4到6吨的电池包降低了有效载荷，90分钟以上的充电时间打乱了车队利用率，30%至40%的低温续航衰减损害了运营可靠性。氢燃料电池电动汽车提供了令人信服的替代方案——5到15分钟加氢、800公里以上续航里程和最少的有效载荷损失——但前提是车载储氢系统轻便、安全且经济高效。

IV型复合材料氢压力容器——由碳纤维在聚合物内胆上缠绕制成——是重型氢能交通的关键技术。碳纤维外壳提供结构强度以在350至700巴压力下储存氢气，而聚合物内胆确保氢气渗透阻力。本文研究了用于重型卡车和客车的缠绕成型碳纤维储氢罐的制造工艺、性能特征、成本结构和未来发展。

纤维缠绕：制造工艺

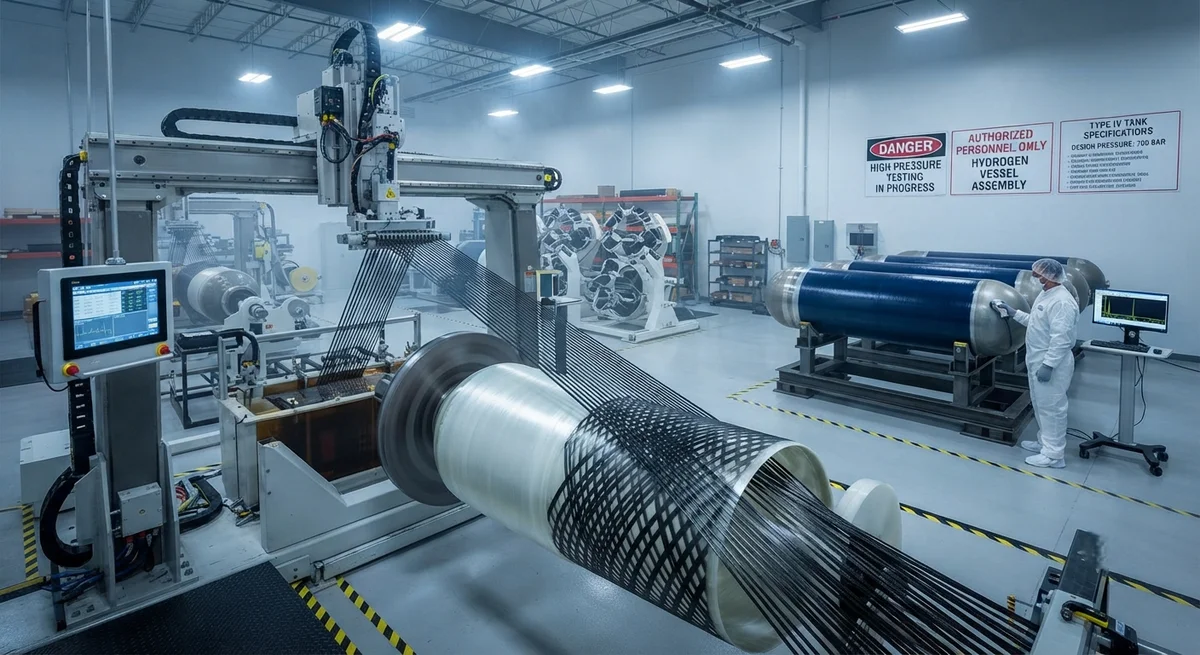

纤维缠绕是IV型储氢罐的主要制造方法。该工艺涉及将浸渍环氧树脂的连续碳纤维丝束以精确控制的几何图案缠绕在旋转的聚合物内胆周围。纤维取向——通常是螺旋、环向和极向缠绕的组合——经过优化以承受加压圆柱形容器（带半球形封头）的特定应力分布。

关键工艺参数

参数	典型范围	对储罐性能的影响
纤维张力	10 – 50 N/丝束	决定纤维体积分数和残余应力
缠绕角（螺旋）	距纵轴10°–25°	控制轴向承载能力
缠绕角（环向）	距纵轴85°–90°	控制环向强度（主导载荷方向）
树脂含量	重量的30%–40%	影响渗透屏障和疲劳寿命
固化温度	120 – 160°C	设定固化度和玻璃化转变温度
封头缠绕模式	测地等张力	优化极孔处的纤维利用率
内胆材料	HDPE或PA6	氢渗透率和循环寿命

性能对比：IV型与其他储氢技术

参数	IV型（CFRP+聚合物内胆）	III型（铝内胆+CFRP缠绕）	I型（全金属钢）	液氢（低温）
储存压力	350 – 700 bar	350 – 700 bar	200 – 300 bar	1 – 5 bar
重量密度	5.5 – 6.5 wt% H₂	4.0 – 5.0 wt% H₂	1.0 – 1.5 wt% H₂	7.0 – 12.0 wt% H₂
系统重量（40 kg H₂）	620 – 730 kg	800 – 1,000 kg	2,600 – 4,000 kg	330 – 570 kg
循环寿命	5,000 – 15,000	5,000 – 10,000	10,000+	2,000 – 5,000
每kg H₂成本（2026预估）	$15 – $22	$18 – $28	$5 – $8	$25 – $40
成熟度	商业（TRL 9）	商业（TRL 9）	商业（TRL 9）	示范（TRL 7）

案例：欧洲氢能公交车队

欧洲某主要城市在2023至2025年间部署了80辆燃料电池公交车，配备两家不同供应商的IV型350巴储氢罐。每辆公交车携带六个220升储罐，总共储存28公斤氢气，单次加氢续航350至400公里。运行两年中，车队消耗了485吨氢气，储罐系统累计超过120万次压力循环。零灾难性故障报告；两个储罐在维修操作中因冲击损坏被预防性更换。车队运营方报告称储罐相关维护成本仅占车辆总运营成本的1.8%，而可比电动公交车队电池储备的维护成本占比为4.5%。

常见问题

IV型碳纤维储氢罐在重型服务中的寿命有多长？

重型车辆用IV型储氢罐的设计寿命通常为15至20年或5,000至15,000次压力循环，以先到者为准。实际上，大多数重型卡车在达到日历寿命之前会先达到循环寿命限制（350巴储罐约5,000次循环）。每日加氢的卡车——每年365次循环——约14年达到循环上限。通过每5年进行声发射检测或超声波扫描的在役检查计划，可以延长储罐寿命以验证结构完整性。

损坏的碳纤维储氢罐可以修复吗？

通常不可以。IV型储氢罐被设计为不可修复的生命有限组件。任何穿透碳纤维结构层的损坏——冲击损伤、外层磨损或火灾热损伤——都要求更换储罐。但外胶衣或保护涂层的轻微表面损伤可以修复，前提是超声波检测确认没有内部纤维损伤。储罐制造商通常提供10年制造缺陷保修，第11至15年为按比例递减保修。

氢气瓶在使用寿命结束时如何处理？

使用寿命结束的IV型氢气瓶会进行泄压、用惰性气体吹扫，并机械破坏以防止重新加压。碳纤维外壳与聚合物内胆分离——碳纤维可通过热解回收（恢复85–95%的纤维拉伸强度）并重新用于非结构应用，如建筑加固或汽车底盘护板。聚合物内胆通常焚烧以回收能源或回收为低级塑料制品。欧洲几家回收设施现在专门从事复合氢气瓶回收，每个瓶的处理成本为80至150欧元。

IV型氢气瓶在极端低温（–40°C）和高温（85°C）气候下表现如何？

IV型氢气瓶设计并认证可在–40°C至+85°C的环境温度下运行。聚合物内胆必须在低温下保持足够的抗冲击性——PA6（尼龙）内胆通常满足这一要求，而HDPE内胆需要修改配方以防止脆化。在高温下，环氧树脂基体的玻璃化转变温度（Tg）为120–150°C，在+85°C最高工作温度以上提供了足够的余量。极端温度之间的热循环确实会加速基体微裂纹形成，但认证测试要求1,000次以上热循环而不发生泄漏。

目前全球IV型氢气瓶的生产能力是多少？

截至2026年初，全球IV型氢气瓶的生产能力估计约为每年35万个，主要集中在中国（45%）、欧洲（25%）、日本和韩国（20%）以及北美（10%）。主要生产商包括Hexagon Purus、丰田、佛吉亚（现Forvia）、Quantum Fuel Systems以及几家中国制造商（中材科技、北京天海工业）。行业预测显示，到2030年产能必须达到每年200至300万个，才能满足已公布的重型燃料电池电动车生产目标，这需要额外约20万至30万吨的碳纤维产能。
