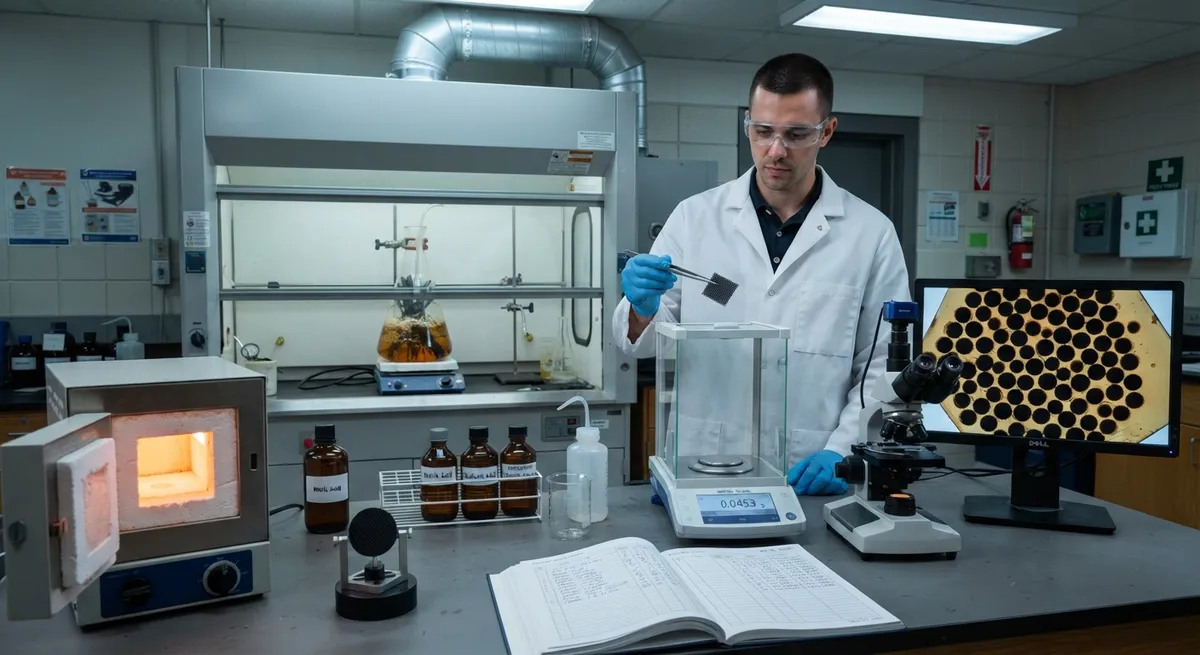

碳纤维复合材料纤维体积分数测量：酸蚀、灼烧损失与截面法

引言纤维体积分数（FVF，Vf）是复合材料内部结构与力学性能之间最直接的桥梁。Vf变化几个百分点就会使拉伸模量、压缩强度和层间剪切强度产生可测量的变化——这正是航空航天验收规范将Vf限定在狭窄窗口内的原因，热压罐固化的预浸料结构通常为55-65%。对质检实验室而言，这使得Vf测量成为常规但高风险的操作：超出窗口的结果会拒收零件，而哪怕1-2%的方法偏差就可能系统性地拒收合格零件或放行不合格零件。三种方法主导工业实践：酸蚀法（基体溶解）、灼烧损失法（马弗炉烧失）和截面显微法配合图像分析。每种方法测量的物理量略有不同，误差来源各异，适用材料也不同。本文给出带数据的中对中对比，说明每种方法何时失

引言

纤维体积分数（FVF，Vf）是复合材料内部结构与力学性能之间最直接的桥梁。Vf变化几个百分点就会使拉伸模量、压缩强度和层间剪切强度产生可测量的变化——这正是航空航天验收规范将Vf限定在狭窄窗口内的原因，热压罐固化的预浸料结构通常为55-65%。对质检实验室而言，这使得Vf测量成为常规但高风险的操作：超出窗口的结果会拒收零件，而哪怕1-2%的方法偏差就可能系统性地拒收合格零件或放行不合格零件。

三种方法主导工业实践：酸蚀法（基体溶解）、灼烧损失法（马弗炉烧失）和截面显微法配合图像分析。每种方法测量的物理量略有不同，误差来源各异，适用材料也不同。本文给出带数据的中对中对比，说明每种方法何时失效，并为实验室选择和鉴定方法提供实用框架。

三种方法对比

下表从质检实验室最看重的维度对比酸蚀法、灼烧损失法和截面显微法：

属性	酸蚀法	灼烧损失法（烧失）	截面显微法
原理	基体溶于热酸，称量纤维质量	基体在马弗炉中烧除，称量纤维质量	抛光截面成像，测量纤维面积分数
典型精度	±1.0-1.5% Vf	±1.5-3.0% Vf	±1.0-2.0% Vf（取样良好时）
适用基体	环氧、双马来酰亚胺（谨慎）、多数热固性	仅热固性（不适用高温热塑性）	包括热塑性在内的所有基体
纤维损伤	酸浴受控时极小	氧化可侵蚀碳纤维表面	无（但制样本身具破坏性）
样品量	0.5-2克	2-10克	1-4平方厘米抛光面积
单样时间	2-6小时（化学处理）	3-8小时（炉烧+冷却）	0.5-2小时（制样+成像）
操作技能要求	中等（化学品处理）	低	高（抛光+图像分析）
标准参考	ASTM D3171（方法B）、ISO 14127	ASTM D2584、D3171（方法A）	ASTM D3171（方法C）、显微+图像分析

三种方法都将质量或面积测量通过密度假设换算为Vf。碳纤维密度（通常1.75-1.81克/立方厘米）和固化树脂密度（1.15-1.28克/立方厘米）必须已知或实测，而密度每偏差一个百分点就会传导为约一个百分点的Vf误差——因此密度测定绝不能事后补做。

酸蚀法：精度基准

酸蚀法（基体溶解）是大多数航空QC项目的参照方法。将称重后的试样浸入热硫酸或硝酸（常加过氧化氢加速反应），溶解树脂而保留碳纤维完整。剩余纤维毡经清洗、干燥、称重，由纤维质量分数和已知密度计算Vf。

控制精度的实用要点：

完全溶解：未完全溶解的树脂在纤维上留下多余质量，使Vf偏高。通过目视检查和重复运行的重量一致性验证溶解完全性。
纤维洗涤损失：过强的酸或过度清洗会去除表面上浆剂或折断细丝，使Vf偏低。使用温和的清洗流程并用滤纸收集洗液。
温度控制：将溶解温度保持在方法范围内——长时间剧烈沸腾会侵蚀纤维表面，使结果失真。
密度准确性：用氦气比重瓶法测定同一纤维批次的密度，而非采用数据表值，因为不同批次间密度差异可达1-2%。

在受控操作下，酸蚀法常规达到±1.0-1.5% Vf，这正是当验收取决于临界结果时它仍作为仲裁方法的原因。

灼烧损失法：快速但对纤维敏感

灼烧损失法（烧失法）用马弗炉取代化学步骤：将称重后的试样加热至500-600°C，直至基体完全烧尽，再称量残余纤维质量。它比酸蚀法更便宜、更快，操作技能要求更低，适合热固性零件的高通量生产QC。

其弱点在于纤维氧化。碳纤维在空气中约400-450°C以下稳定，但超过500°C后开始明显氧化，尤其是长时间暴露时。氧化会从纤维表面去除碳，减少实测纤维质量，使Vf偏低——对表面积体积比高的薄试样可偏低1-2%甚至更多。实用缓解措施：

限制炉烧时间：使用能完全去除基体的最短烧烧时间，用对照试样验证。
批次一致性：同一批试样在完全相同的温度和时间下运行，使偏差系统化，可通过校准系数修正。
排除高温热塑性：PEEK、PEKK和PAEK基体无法在碳纤维不受损伤的温度下干净烧尽，或所需温度会严重损伤纤维——应改用酸蚀法或显微法。

截面显微法：需要观察结构时

截面显微法直接测量纤维面积分数：对抛光截面在光学显微镜下成像，通过图像分析将纤维与树脂分割，纤维面积除以总面积即得Vf。其独特优势在于空间信息——它可显示Vf在零件厚度方向如何变化、是否存在富树脂区、是否含孔隙——这是另外两种方法无法揭示的。

精度挑战在于取样。一块2平方厘米的抛光截面可能只包含零件数百万纤维截面中的数千个，而抛光伪影——纤维拔出、边缘圆化、树脂涂抹——可使实测面积分数偏差1-3%。关键实践：

多点取样：从不同位置取多个截面取平均；单一截面的结果不能代表厚层压板。
最小化制样伪影：使用逐级更细的抛光介质，避免过度抛光使纤维边缘圆化、面积分数偏低。
谨慎阈值设定：图像分析中纤维与树脂的分割阈值是最大的操作者相关误差来源；用已知标准样验证阈值。

当显微法与酸蚀法在同一试样上的Vf结果比较时，预期差异在1-2%以内；更大偏差通常源于取样或阈值设定，而非化学本身。

如何选择方法

选择取决于您的材料体系、吞吐量以及数据支撑的决策：

航空航天验收和临界争议：以酸蚀法为仲裁方法，精度±1.0-1.5%。
热固性预浸料零件的高通量生产QC：采用灼烧损失法追求速度，并在鉴定批次上以酸蚀法校准系数。
热塑性基体零件（PEEK、PEKK、PAEK）：采用截面显微法，因为烧失会损伤纤维，且耐酸性各异。
工艺故障排查：采用显微法，因为它能显示Vf在何处、因何变化——富树脂区、孔隙、纤维波纹度。
干织物或预制体的纤维体积分数：三种方法均不直接适用——改用面密度和厚度计算。

健全的QC项目通常并行运行两种方法：每批快速筛选方法，加上用于鉴定、争议和定期交叉校验的仲裁方法。

常见问题解答

测量纤维体积分数最准确的方法是哪种？

对于热固性碳纤维复合材料，酸蚀法通常最准确，在受控操作下可达±1.0-1.5% Vf，这正是它在大多数航空项目中作为仲裁方法的原因。截面显微法在取样和图像分析控制良好时可与之匹敌（±1.0-2.0%），并提供其他方法无法提供的空间信息。灼烧损失法精度最低（±1.5-3.0%），因为碳纤维在大约500°C以上会氧化，使结果偏低。精度还严重依赖计算中使用的密度值——纤维密度应实测实际纤维批次，而非取自数据表。

为什么纤维体积分数对复合材料质量如此重要？

Vf是结构上与力学性能联系最直接的指标：拉伸模量几乎随纤维含量线性变化，压缩强度、层间剪切强度和疲劳行为都会随Vf几个百分点的变化而明显改变。多数验收规范设定狭窄窗口，热压罐固化的航空结构通常为55-65%，因为窗口外的零件要么性能不足（树脂过多），要么过度固结、残余应力高（纤维过多）。Vf也是工艺稳定性的指示器——生产过程中1-2%的漂移预示着需要调查的工艺变化，应在产生拒收件之前处理。

热塑性复合材料可以测量纤维体积分数吗？

可以，但方法很关键。灼烧损失法对PEEK、PEKK和PAEK等高温热塑性材料不可靠：它们在碳纤维不受损伤的温度下无法干净烧尽，而所需的高炉温会侵蚀纤维。推荐采用截面显微法——它直接测量纤维面积分数，适用于任何基体。如果存在适合特定热塑性的溶剂体系，酸蚀法也可用，但对这些材料比显微法更慢、更危险。

结论

纤维体积分数是将复合材料零件的微观结构与其认证性能联系起来的指标，而三种标准测量方法服务于不同任务。酸蚀法是热固性体系的精度基准和仲裁方法。灼烧损失法以精度换取吞吐量，前提是校准系数能防范纤维氧化偏差。截面显微法是唯一能显示Vf在何处、因何变化的方法，也是热塑性基体的默认选择。快速筛选方法与仲裁方法并行运行，可为QC实验室同时带来速度和信心——在系统性方法偏差产生拒收件之前就发现它，正是保持高验收率的工艺纪律。
