军用车辆碳纤维悬架组件：装甲战斗车辆的工程减重方案

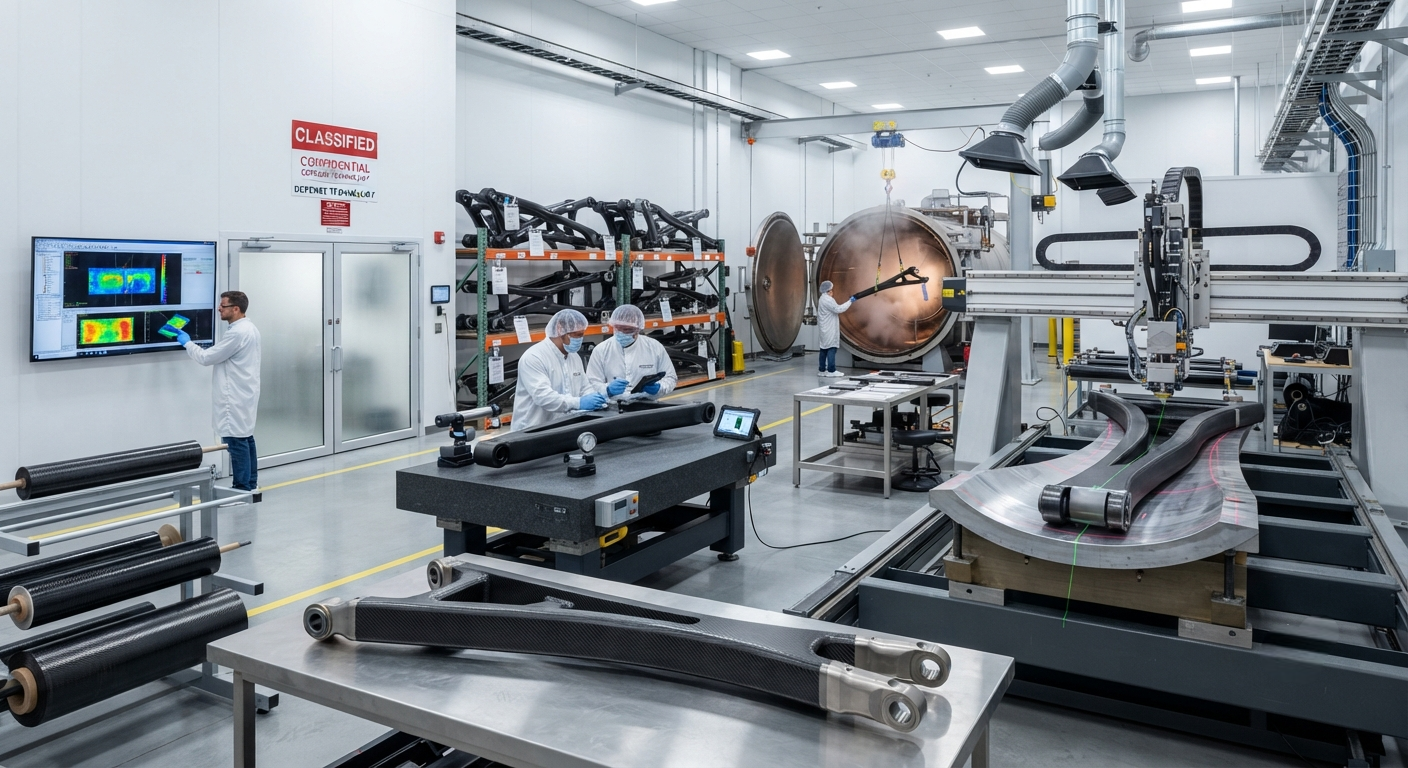

现代战场需要兼具高机动性、卓越弹道防护和快速部署能力的装甲战斗车辆。随着全球军事力量向更轻、更易运输的车辆平台过渡，碳纤维复合材料已成为重量关键的悬架组件的变革性材料解决方案。2026年，全球军用车辆碳纤维组件市场预计将达到约3.4亿美元，其中悬架系统约占此需求的28%。对于服务于军用车辆领域的防务采购专业人员和B2B复合材料供应商而言，了解碳纤维悬架组件的工程原理、材料要求和合格认证流程对于成功的项目集成至关重要。

军用悬架系统对碳纤维复合材料提出了最具挑战性的结构应用之一。与在可预测的道路载荷和使用寿命假设下运行的民用汽车悬架不同，军用悬架必须承受极端越野条件、爆炸载荷、弹道冲击以及在-46°C至+71°C温度范围内的持续运行，同时支撑20-70吨的战斗车辆重量。

为什么军用悬架采用碳纤维？

传统的装甲战斗车辆悬架组件——扭杆、拖臂、叉臂和防倾杆——通常由高强度合金钢如4340、300M或屈服强度为1,200-1,800 MPa的定制军用级钢锻造而成。虽然这些材料提供了经过验证的耐久性，但其密度（7.85 g/cm³）带来了显著的重量代价，直接影响车辆机动性、空中运输性和燃油效率。

碳纤维复合材料为悬架应用提供了三个基本优势：

• 质量减轻：碳纤维悬架组件比同等钢制零件减轻45-65%的重量，具体取决于几何形状和载荷要求。在一辆典型的35吨步兵战车上，将所有钢制悬架臂、扭杆和防倾杆替换为碳纤维等效件可节省约800-1,200公斤的非簧载质量，显著改善行驶质量和越野机动性。
• 疲劳性能：碳纤维复合材料在高周疲劳（>10⁶次循环）下表现出优于钢的疲劳抗力。设计良好的碳纤维悬架组件可在正常运行载荷下实现无限疲劳寿命，而钢制组件由于疲劳裂纹扩展需要定期检查和更换。
• 耐腐蚀性：碳纤维复合材料本质上耐腐蚀、抗盐雾和耐化学腐蚀——这对于在海洋环境、丛林条件或使用除冰盐的地区运行的军用车辆是关键优势。

关键悬架组件与设计方法

碳纤维在装甲战斗车辆悬架系统中的应用涵盖几种不同的组件类型，每种都有独特的设计和制造要求：

复合材料拖臂和控制臂

拖臂和控制臂是最成熟的军用车辆碳纤维悬架组件。这些组件将轮毂连接到车辆底盘并在悬架行程中控制车轮运动，由于其主要的单向载荷路径和明确的弯曲与扭转要求，非常适合碳纤维材料。

典型结构使用碳纤维/环氧树脂预浸料体系，采用混合铺层架构：沿臂主轴线（0°）取向的单向铺层提供弯曲刚度和强度，而±45°铺层处理扭转载荷并稳定层压板防止屈曲。臂中部通常加入泡沫或蜂窝芯材以增加截面模量而不增加质量。臂端包含粘接的钛或不锈钢嵌件用于衬套和球头连接，金属-复合材料界面设计可承受200-350 MPa的轴承应力。

碳纤维扭杆和防倾杆

扭杆——在许多履带式和轮式装甲战斗车辆中用作主要弹簧元件——比控制臂更具挑战性。扭杆的纯扭转载荷要求纤维方向相对于杆的纵向轴线为±45°，这在等体积基础上实现的比扭转刚度比钢低约35%。然而，碳纤维的较低密度意味着具有与钢杆等效扭转刚度的碳纤维扭杆可以轻达65%。

复合材料悬架副车架和横梁

来自BAE Systems Hägglunds（CV90 Mark IV）、Rheinmetall（KF-51 Panther）和General Dynamics（Ajax）的下一代装甲战斗车辆设计采用了碳纤维复合材料副车架，将整个悬架系统作为一个模块化单元承载。这些大型组件长度为2.5-4.0米，碳纤维结构重量为80-150公斤，取代了重达200-400公斤的焊接钢结构。

组件	钢制质量（公斤）	CFRP质量（公斤）	减重比	制造工艺	技术成熟度等级
下控制臂（30吨IFV）	18.5	7.2	61%	高压釜预浸料	TRL 7-8（合格）
上叉臂（30吨IFV）	12.0	4.8	60%	RTM/预浸料	TRL 7-8（合格）
扭杆（履带式AFV）	32.0	11.5	64%	缠绕成型	TRL 5-6（原型）
防倾杆（轮式AFV）	8.5	3.2	62%	编织/RTM	TRL 6-7（验证）
悬架副车架（IFV）	280.0	110.0	61%	预浸料/共固化	TRL 5-6（原型）
履带张紧臂（履带式AFV）	14.0	5.5	61%	压塑成型	TRL 7（合格）

弹道耐受性与战场损伤修复

军用悬架组件的一个关键问题是承受弹道冲击并继续运行的能力，或者在战场条件下快速修复的能力。碳纤维复合材料在弹道载荷下表现出与钢不同的损伤机制：

• 弹道冲击行为：与可能通过局部塑性变形吸收轻武器冲击的钢不同，碳纤维复合材料可能经历分层、纤维断裂和背面剥落。然而，对于悬架臂应用，主要结构载荷路径通过多个离散铺层和纤维；7.62毫米或12.7毫米射弹冲击造成的承载截面损失通常将静态载荷能力降低10-25%，这在战场条件下是可接受的安全裕度范围内。
• 战场修复程序：几个军事组织已开发出复合材料悬架组件的战场修复协议。这些通常包括：（a）使用便携式超声波或敲击测试方法进行损伤评估；（b）以锥形斜面几何形状（20:1至30:1斜面比）磨削去除损伤材料；（c）使用预浸渍修复补片的真空袋湿法铺层修复；（d）修复后超声波检查。修复后的组件通常恢复原始静态强度的75-90%，足以完成任务并重新部署到基地级维修设施。

合格认证路径

碳纤维悬架组件军用合格认证是一个严格的过程，受国家防务标准约束。主要合格认证框架包括：

• MIL-HDBK-17（复合材料手册）：复合材料性能数据和统计表征方法的基础参考。组件特定的许用值必须从代表生产变异的至少五个材料批次测试中生成。
• STANAG 4569（防护等级）：该标准通过定义威胁环境以及悬架组件可能在装甲轮廓后方暴露的破片场来影响悬架组件设计。
• MIL-STD-810（环境测试）：悬架组件必须通过热循环、湿度暴露、盐雾暴露、沙尘暴露和液体浸泡测试。
• 结构耐久性验证：通常需要：静态极限载荷测试、疲劳测试（4-8倍车辆使用寿命）和弹道残余强度测试。

成本考量与总拥有成本影响

碳纤维悬架组件的初始成本高于钢制等效件，但总拥有成本分析越来越倾向于复合材料解决方案：

• 单位成本溢价：碳纤维控制臂目前成本是等效钢锻件的2.5-4.0倍。对于一辆典型的IFV，每辆车溢价约18,000-28,000美元。
• 减重价值：在防务采购中，减重价值约为每公斤500-1,200美元，具体取决于平台。在35吨IFV上减重1,000公斤可改善空中运输性、增加有效载荷能力。
• 寿命周期成本降低：消除腐蚀维护、延长更换周期以及降低燃油消耗有助于在20年悬架系统寿命周期成本方面降低15-25%。

常见问题

军用悬架应用的主要碳纤维材料体系是什么？

当前军用悬架项目主要指定中等模量碳纤维（230-290 GPa拉伸模量）与环氧树脂体系。最广泛使用的纤维包括东丽T700SC和赫氏IM7，与经MIL-HDBK-17认证的增韧环氧树脂体系结合使用。增韧环氧体系因其改进的损伤容限、抗冲击性和使用温度范围而受到青睐。预浸丝束形式越来越多地指定用于大型悬架副车架的自动纤维放置加工。

碳纤维悬架组件在沙尘侵入的沙漠环境中表现如何？

沙尘侵入是军用悬架系统的一个重要问题，特别是在干旱作战区域。碳纤维复合材料悬架组件通常比钢更耐磨损性沙尘损伤，因为硬质碳纤维具有与二氧化硅沙粒相当的硬度。然而，聚合物基体较软，可能被持续的沙尘喷砂侵蚀。缓解策略包括施加耐磨涂层、在关键侵蚀区域加入牺牲性外层，以及密封所有复合-金属界面以防止沙尘在粘接线上侵入。

碳纤维军用悬架组件的交期和可达到的生产量是多少？

合格碳纤维悬架组件的生产交期目前为下单后12-24周，而等效钢锻件为8-16周。当前合格防务复合材料制造商的生产能力可支持每生产单元每月500-2,000个悬架臂（使用高压釜工艺），使用HP-RTM工艺可达到每月5,000个单位。支持主要装甲战斗车辆生产计划需要2-3个专用生产单元，在适当的资本投资下可在计划开始后18-24个月内实现。

碳纤维悬架组件的工作温度范围是多少？低温如何影响性能？

合格的军用碳纤维悬架组件设计工作温度范围为-46°C至+71°C。在低温下，环氧基体变得更脆，降低了层间断裂韧性。然而，面内纤维主导的性能在-46°C至+71°C范围内相对不受温度影响。设计因素包括使用具有经过验证的-50°C断裂韧性的增韧环氧树脂体系，以及在极限载荷时限制设计应变以提供针对基体主导失效模式的裕度。

碳纤维悬架组件如何与现有的钢制车体接口？

在大多数改装应用中，碳纤维悬架组件被设计为现有钢制组件的形状-适配-功能替换件。接口挑战主要在连接点：金属端接头在制造过程中与复合材料结构共固化或粘接，提供与现有车辆连接点兼容的标准螺栓孔样式和轴承表面。电化学腐蚀隔离通过在碳纤维表面和铝制车体结构之间使用玻纤隔离层实现。衬套接口使用标准军用规格的弹性体和球面轴承。

在制造和使用过程中，碳纤维悬架组件使用哪些无损检测方法？

碳纤维悬架组件的制造无损检测通常采用：相控阵超声波检测用于检测分层和孔隙率；计算机断层扫描用于复杂几何区域；热成像用于生产环境中的快速分层检测；激光剪切散斑用于粘接接头完整性评估。使用中的无损检测主要使用便携式超声波探伤仪进行。英国国防部和美国陆军的ATEC计划包括了现场维修单位的复合材料无损检测认证。
