碳纤维车门内板：汽车轻量化的下一个前沿

随着汽车整车厂朝着2026–2030年严格的CO₂车队排放目标迈进——欧洲95 g/km及中国和北美的等效标准——白车身（BIW）轻量化已成为制造优先事项。在白车子系统中，车门总成代表了一个独特而具有挑战性的机遇：一扇钢制车门重18至32公斤，其中内板占该质量的55–65%。用碳纤维增强聚合物（CFRP）替代钢制车门内板可减轻重量40–55%，相当于四扇车门每辆车节省6–12公斤。

车门内板是结构上和功能上都复杂的部件。它们必须提供碰撞侵入阻力、支撑车窗升降机构、容纳侧气囊、安装扬声器和线束，并作为整个车门模块的结构骨架。这种功能密度使其成为碳纤维复合材料替代的理想候选对象，其中可定制的各向异性和零件整合可以同时实现减重和性能提升。

材料选择与层压架构

性能	钢（DP 590）	CFRP（单向预浸料）	CFRP（NCF灌注）	目标要求
拉伸模量（GPa）	210	135–150（0°）	120–135（0°）	≥100
密度（g/cm³）	7.85	1.55	1.48	≤2.0
面密度（kg/m² @ 2.0 mm）	15.7	3.1	2.96	≤3.5
极限拉伸强度（MPa）	590	1,800–2,500	1,500–2,000	≥800
冲击能量吸收（J，10 km/h）	45	52–68	48–60	≥40
热膨胀系数（×10⁻⁶/°C）	11.7	−0.5至0.5（面内）	0.5–2.0（面内）	≤2.5
疲劳耐久性 @ 10⁶次循环（MPa）	240	400–500	350–450	≥250
单件周期时间（分钟）	0.8（冲压）	8–12（预浸料/热压罐）	5–8（HP-RTM）	≤12

车门内板的最佳层压架构通常采用混合铺层，结合12K和24K丝束规格的标准模量（230 GPa）PAN基碳纤维。典型的6层准各向同性堆叠——[0/45/90/−45]s——实现了碰撞能量管理所需的各向同性刚度，同时在复杂几何形状上保持良好的成型性。对于批量生产，采用非褶皱织物（NCF）预成型体结合高压树脂传递模塑（HP-RTM）工艺，在力学性能、周期时间和成本之间提供了最佳平衡。

模块集成策略

碳纤维车门内板的真正价值超越了简单的材料替代。复合材料的制造工艺实现了零件整合——将多个冲压钢支架、加强板和安装结构集成到单个模制几何体中。

关键的集成机会包括：

扬声器底座安装——声学腔室几何形状直接模制在内板中，消除了单独的冲压支架（每扇门节省0.4公斤）
车窗升降导轨嵌件——在关键导轨连接点处共固化铝或不锈钢嵌件，取代螺栓组件
侧面防撞梁集成——连续的碳纤维环融入内板周边，作为集成式防撞梁，无需单独的钢制防撞梁（每扇门节省1.2–1.8公斤）
线束通道——用于电气走线的模制导管，消除了塑料卡扣和扎带
气囊展开通道——上内板的定厚度区域，引导侧气帘展开，取代单独的塑料通道（每扇门节省0.3公斤）
门限位器安装——门限位器连接点周围的局部纤维增强，消除了对金属载荷分散板的需求

在2025年一家欧洲领先的一级汽车供应商的生产项目中，采用这些集成策略的CFRP车门内板实现了总模块重量4.8公斤，而基准钢制模块为11.2公斤——减重57%。集成设计消除了14个单独组件，减少了23个装配步骤，尽管原材料成本较高，但每扇门净节省成本€6.50。

碰撞性能与法规合规

碳纤维车门内板必须满足与其钢制对手相同的碰撞安全标准。相关的法规框架包括：

ECE R95——侧面碰撞保护，要求在50 km/h速度下被可变形障碍物撞击时具有侵入阻力
ECE R135——侧面柱碰，要求在32 km/h速度下用254 mm直径的柱体撞击时乘员受保护
FMVSS 214——美国侧面碰撞动态测试，要求在54 km/h和32 km/h碰撞后保持最低生存空间
IIHS侧面碰撞测试——2026年更新协议，碰撞障碍物速度提高至60 km/h

CFRP车门内板在正确设计下在这些测试中表现出竞争性或更优的性能。碳纤维的高比能量吸收（SEA）——通常为50–80 kJ/kg，而钢为15–25 kJ/kg——意味着更轻的结构可以吸收等效的碰撞能量。在2026年汽车复合材料联盟的一项基准研究中，一个4.8公斤的CFRP车门内板比10.5公斤的钢制基准板实现了高出14%的侧面碰撞能量吸收，同时满足所有FMVSS 214要求。

成本分析与生产可扩展性

CFRP车门内板广泛采用的主要障碍仍然是成本。高产量应用的当前生产经济性需要谨慎的工艺选择：

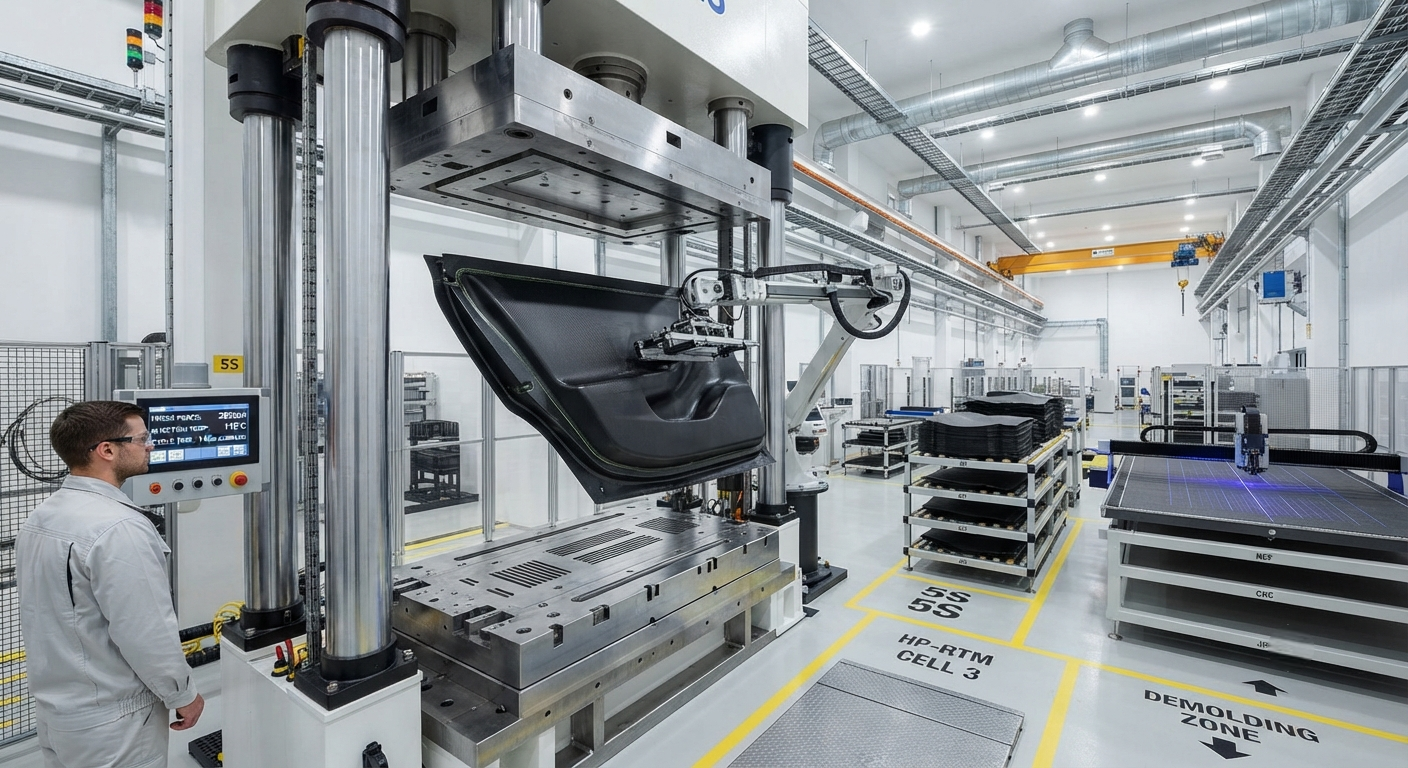

HP-RTM（高压树脂传递模塑）——在年产量>50,000件时最具成本效益，单件周期时间5–8分钟。模具成本每型腔€80–150万
预浸料压缩模塑——适用于中等产量（年产量10,000–50,000件），周期时间8–12分钟。材料利用率更高（95%），但预浸料成本溢价更高
自动纤维铺放（AFP）+非热压罐（OOA）固化——最适合低产量、高性能应用（年产量<10,000件），设计灵活性最大但单件成本最高
有机板热成型——使用固结CFRP板材的新兴技术，周期时间60秒，但仅限于拉伸深度小于30%的部件，适用于中等曲率的车门内板几何形状

常见问题

碳纤维车门内板在侧面碰撞后可以修复吗？

可以，但修复程序与钢制车门有显著不同。轻微损坏（表面裂纹、浅层分层）可以使用预固化碳纤维补片和结构胶进行补片粘接修复。严重损坏通常需要更换整个面板。包括宝马和奥迪在内的多家OEM已为其复合材料密集型车辆项目发布了CFRP修复程序。CFRP车门面板的修复成本通常是钢制面板的1.5–2.5倍，不过这一溢价在一定程度上被面板在非结构性碰撞中更低的更换频率所抵消。

使用什么连接方法将CFRP车门内板固定到外板和车身？

主要的连接方法包括结构胶粘接（2K环氧或聚氨酯胶粘剂，搭接剪切强度25–35 MPa）、使用铝或不锈钢自冲铆钉（SPR）的机械紧固，或两者结合的混合连接。胶粘接提供均匀的载荷分布，避免了钻孔引起的应力集中，但需要仔细的表面处理（去除剥离层+常压等离子处理）。混合连接优选用于内外板之间的折边翻边连接，兼具结构完整性和生产稳健性。

热膨胀系数（CTE）不匹配如何影响车门装配公差？

碳纤维近零的面内CTE（−0.5至0.5 × 10⁻⁶/°C）与铝制外板的23 × 10⁻⁶/°C和钢制车身结构的11.7 × 10⁻⁶/°C有显著差异。这种不匹配通过三种策略管理：（1）能够适应差异热运动的柔性胶粘接头，（2）在关键连接点处开长孔的螺栓孔，允许±1.5 mm的相对运动，（3）在20–25°C工作温度范围内粘接和固化的匹配固化周期。一家欧洲OEM的生产经验表明，CFRP车门总成的尺寸偏差在±0.8 mm以内，而钢制为±0.6 mm——远在典型的车身装配公差±1.5 mm之内。

使用CFRP内板的四门车辆实际减重目标是多少？

对于D级轿车而言，一个现实的目标是整车减重24–40公斤。细分为前门每对6–10公斤（前门更大，承载更多集成系统）和后门每对4–7公斤。在2025年一款欧洲电动轿车的量产应用中，四扇CFRP车门内板比钢制基准减少了38.4公斤，与CFRP车门外板结合后整车减重42公斤。在纯电动应用中，减重相当于每100公里续航减少约0.7–1.2 kWh的电池容量需求。
