Высокопрочное углеволокно: классы IM и HM для тяжёлых нагрузок

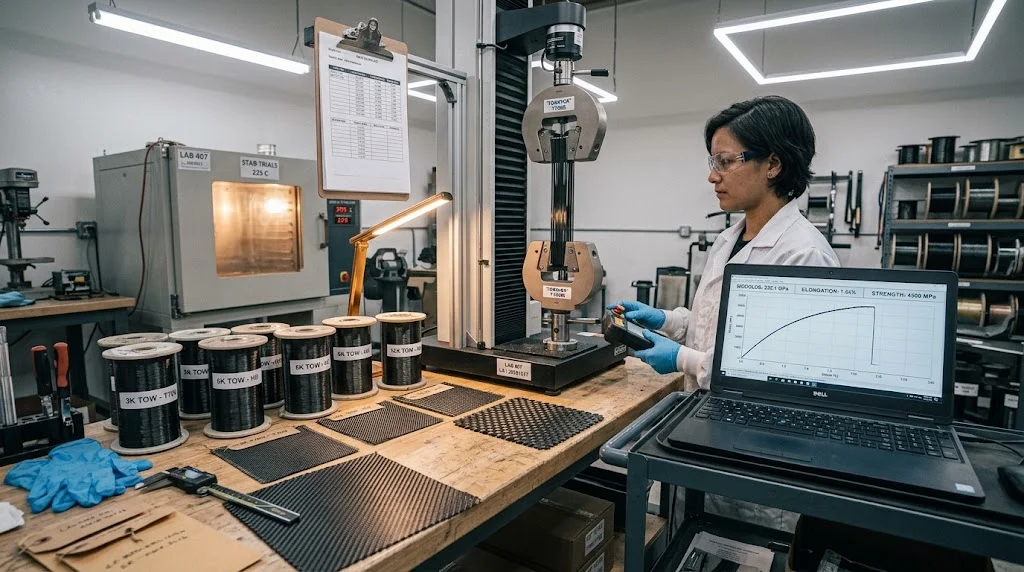

Введение

Высокопрочное углеволокно — не один материал, а семейство классов, которые обменивают удлинение на жёсткость по цене. Стандартномодульный жгут выполняет основную работу в промышленности; промежуточномодульные (IM) и высокомодульные (HM) классы указывают там, где конструкция ограничена массой или критична к жёсткости, и выбор между ними меняет и расчёт, и счёт. В статье приведён ландшафт классов с реальными числами, показано, как читать лист данных углеволокна, не поддаваясь заголовочным цифрам, и объяснено, откуда на самом деле берётся стоимость сырья для углеволокна.

Мы также разберём вопрос, который покупатели задают постоянно: чем углеволокно 3K отличается от более крупных жгутов, которыми дешевле ламинаты, и когда эта разница важна для вашей детали.

Что отличает высокопрочное углеволокно

Классы разделяются качеством прекурсора, растяжением при стабилизации и температурой графитизации. Практический результат — набор свойств ниже: типичные значения для коммерческих волокон, сверяйте с актуальным листом каждого производителя.

Семейство классов	Прочность на растяжение, ГПа	Модуль растяжения, ГПа	Относительное удлинение, %	Типичное применение	Относительная цена волокна
Стандартный модуль (SM), класс T300	3,5-4,0	230-240	1,5-1,7	Общие конструкции, спортивные изделия, панели	1,0x
Промежуточный модуль (IM), класс T700/T800	4,9-5,9	230-300	1,6-2,0	Баллоны, первичная аэроструктура, нагруженные стержни	1,4-2,0x
Высокопрочный	6,0-7,0	260-300	2,0-2,2	Растянутые элементы, тросы, стропы	2,0-3,0x
Высокий модуль (HM), класс M40J	2,7-3,0	370-400	0,7-0,9	Спутниковые конструкции, мачты антенн, оснастка	3,0-5,0x
Сверхвысокий модуль (UHM), класс M60J	2,4-2,8	550-640	0,4-0,6	Каркасы космических аппаратов, оптические столы	6-12x

Сначала смотрите колонку удлинения, затем модуль. Высокомодульное волокно рвётся при деформации менее 1% — оно жёстче стандартного жгута и куда более хрупкое, и разрушается без предупреждения. Именно поэтому классы HM и UHM встречаются в жёсткостно-ориентированных малонагруженных конструкциях и почти никогда — в деталях, принимающих удары.

Выбор классов высокопрочного углеволокна под тяжёлые нагрузки

Выбор следует за маршрутом нагрузки, а не за названием класса:

• Конструкции по прочности: выбирайте IM или высокопрочные классы. Переход с класса T300 на T700 повышает допускаемое растяжение примерно на 30-50% при той же объёмной доле волокна, что позволяет утоньшить стенку и сэкономить массу: волокно дороже за килограмм, но деталь дешевле за ньютон нагрузки.
• Конструкции по жёсткости: модуль покупает контроль деформаций, а не прочность. Если конструкция выходит по прогибу или аэроупругому флаттеру, а не по разрыву, HM-классы могут вдвое уменьшить прогиб при той же массе. Если выход по разрыву, пониженные прочность и удлинение HM-волокна ухудшают деталь, а не улучшают.
• Динамика и демпфирование: IM-волокно с большим удлинением лучше переносит вибрационные циклы и ударную энергию, чем HM. Руки роботов, валы и всё с обратной нагрузкой следует держать в семействе IM, пока жёсткость не доминирует абсолютно.
• Термостабильность: HM и UHM обладают отрицательным осевым тепловым расширением и намеренно используются в размерно-стабильных зеркалах, мачтах и метрологических конструкциях, — но то же свойство делает ламинат чувствительным к усадочному дисбалансу при отверждении.

Ловушка переуказки реальна: HM-волокно в детали по прочности удваивает счёт за материал и снижает деформацию разрушения. Указывайте класс после фиксации режима разрушения, никогда до него.

Как читать лист данных углеволокна

Маркетинговые листы вознаграждают того, кто знает, какие цифры сопоставимы:

• Прочность и модуль: всегда уточняйте метод испытания (для жгутов обычно ASTM D3039 или ISO 527) и приведены ли значения на волокно, на жгут или пересчитаны на композит. Число уровня волокна нельзя напрямую сравнивать со сметой уровня ламината.
• Коэффициент вариации (CV): прочность с CV 3-6% выглядит мелочью, пока расчёт не использует допуск «среднее минус три сигмы»; там CV 6% отнимает допускаемое напряжение больше, чем целый переход на следующий класс. Запрашивайте CV, а не только среднее.
• Удлинение: лучший единичный прогнозатор ударной стойкости. Ниже 1,0% волокно в растяжении ведёт себя как стекло: прочно, но без пощады.
• Пропитка (sizing): химия пропитки из листа должна соответствовать вашей матрице. Пропитка под эпокси при 63 C надёжно не склеит с винилэстером или полиамидом, и никакая прочность не компенсирует плохой интерфейс.
• Размер жгута и число волокон: 3K, 6K, 12K — K означает тысячи волокон в жгуте. Это меняет поверхностную плотность, обтекаемость и вид, но не сам класс волокна.

Сырьё для углеволокна и экономика прекурсора

Около 50-60% стоимости высокопрочного углеволокна приходится на прекурсор, и именно там расходятся классы:

• PAN-волокно занимает более 90% рынка. Более высокие классы стартуют с PAN большей чистоты и прочности с более точной молекулярной ориентацией, а каждый ступень лестницы — прядение, вытяжка, стабилизация, карбонизация, графитизация — добавляет энергию и потери выхода.
• Волокно на основе пека — путь к модулю HM и UHM. Объёмы производства намного меньше, поэтому волокно с модулем 400 ГПа стоит в три-пять раз дороже волокна 240 ГПа при схожей химии сырья.
• Выход и поведение цены: примерно 1,8-2,0 кг PAN-прекурсора дают 1 кг углеволокна; пол цене задают энергия и выход, а не только рыночный объём. Поэтому цены стандартного модуля колеблются меньше, чем подсказывает спрос, а IM и HM зависят от авиакосмических программ.

Для закупки: большая разница между двумя предложениями по одному заявленному классу — повод запросить лист данных, CV и пропитку, а не искать пространство для торга о равнозначном материале.

Углеволокно 3K против крупного жгута

Вопрос про углеволокно 3K — про полотно, а не про класс волокна. Жгут 3K содержит около 3000 волокон, 12K — около 12000. Оба могут быть стандартного модуля или IM. С размером жгута меняется:

• Поверхность и переплетение: 3K даёт мелкий читаемый рисунок, хорошо читающийся под лаком, — поэтому он доминирует на видимых кузовных элементах и моделях. 12K даёт более грубый рисунок и выбирается там, где вид уступает по цене.
• Обтекаемость: более мелкие жгуты лучше обходят малые радиусы с меньшим числом заломов — это важно на сложных кривых и в углах пресс-форм; крупные жгуты сильнее мостят и требуют большего прессующего усилия.
• Обработка и производительность: крупный жгут укладывается быстрее и дешевле за квадратный метр, с чуть большим риском пор в сложной геометрии. Для плоских плит и простых панелей разница в основном в цене.

Так что честный ответ на сравнения «3K против углеволокна» — это несопоставимые категории: сначала выбирайте класс по маршруту нагрузки, затем размер жгута по геометрии и желаемой поверхности.

Часто задаваемые вопросы

Всегда ли высокопрочное углеволокно лучше стандартного модуля?

Нет. Оно лучше только там, где расчёт ограничен прочностью или жёсткостью на грамм. Классы IM действительно улучшают детали по прочности; классы HM улучшают детали по жёсткости и активно ухудшают детали с ударом, поскольку удлинение падает ниже 1%. Стандартный модуль — правильный ответ для большинства конструкций без жёсткого бюджета массы.

Как корректно сравнить два листа данных углеволокна?

Сведите вместе стандарт испытания, базу приведения (волокно, жгут или композит), совместимость пропитки с вашей матрицей и коэффициент вариации — а не только среднюю прочность. Затем сравните удлинение и модуль с вашим реальным режимом разрушения. Два листа с одинаковыми 4,9 ГПа, но разными CV и пропиткой предлагают не один материал.

Означает ли 3K более высокий класс, чем 12K?

Нет. K — число волокон в жгуте, а не показатель качества. Ткань 3K стандартного модуля и ткань 12K стандартного модуля имеют один класс волокна; 3K дороже, потому что лучше обтекается, выглядит тоньше и выпускается меньшей производительностью. Выбирайте 3K, где важны поверхность и малые радиусы, и 12K, где решает цена за квадратный метр.

Заключение

Высокопрочное углеволокно — это набор явных компромиссов: IM покупает прочность, HM покупает жёсткость и платит за неё удлинением, UHM покупает размерную стабильность за кратно большую цену. Читайте в листе данных CV, удлинение и пропитку до заголовочной прочности, фиксируйте режим разрушения до названия класса, а размер жгута считайте решением про полотно, а не про качество — тогда дорогое волокно работает на ту нагрузку, которая действительно в нём нуждается.
