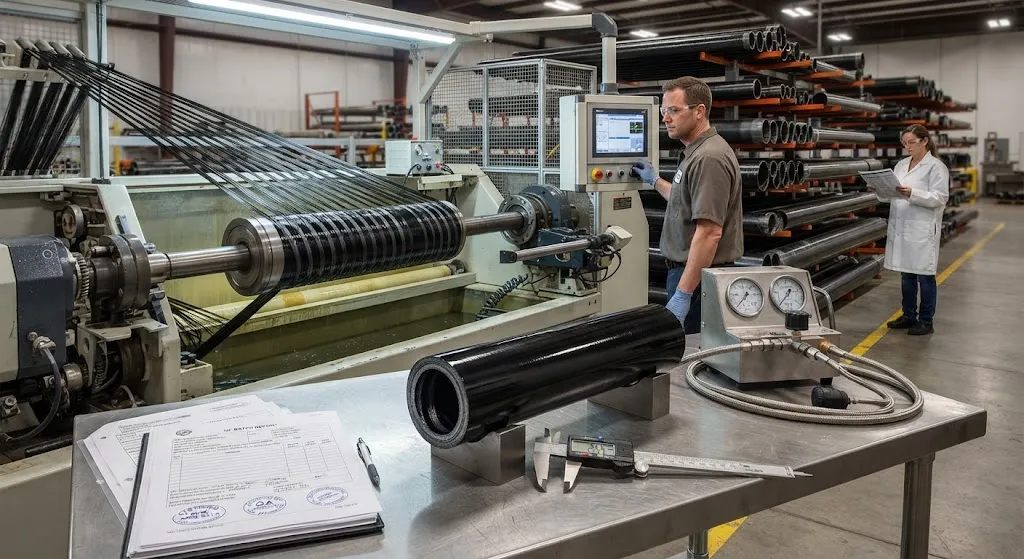

Намотанные эпоксидные трубы: отраслевые стандарты и требования соответствия

Введение

Стандарты намотанных эпоксидных труб существуют потому, что композитная труба настолько надёжна, насколько надёжна спецификация, по которой она изготовлена. Намотанная эпоксидная труба выдерживает давление, сопротивляется коррозии и часто несёт собственный вес на длинных пролётах, поэтому отрасль разработала многоуровневый набор норм — международные стандарты ISO, национальные документы ASTM и ASME, а также отраслевые требования нефтегазового, водного и химического секторов — определяющих, как эти трубы проектируются, испытываются и документируются. Понимание того, какие стандарты намотанных эпоксидных труб применимы к проекту, — это разница между соответствующей требованиям закупкой и дорогостоящим отказом на объекте.

В статье представлена карта стандартов для намотанных эпоксидных труб, подробно рассмотрен стандарт ISO для FW-труб и сопутствующие нормы, объяснено, что должна содержать спецификация эпоксидных труб, и описан процесс подтверждения соответствия композитных труб, который покупатель вправе ожидать от квалифицированного производителя.

Стандарты намотанных эпоксидных труб: ландшафт норм

Стандарты, регулирующие намотанные эпоксидные трубы, делятся на три уровня, и соответствующий требованиям продукт обычно ссылается на все три:

• Международные стандарты ISO: определяют классы продукции, методы проектирования и процедуры испытаний для трубопроводных систем из стеклопластика и углепластика.
• Национальные стандарты (ASTM, ASME): добавляют методы испытаний материалов, правила расчёта на давление и требования к монтажу для североамериканского рынка.
• Отраслевые требования: операторы нефтегазового сектора, водоканалы и химические заводы добавляют дополнительные квалификации, такие как огнестойкость или пределы циклической усталости, поверх базовых стандартов.

Наиболее значимые нормы для покупателя эпоксидных труб: ISO 14692 для нефтегазового применения, ASTM D2996 для намотанных труб из термореактивной смолы, ASME B31.3 для технологических трубопроводов и EN 13923 для намотанных сосудов давления из FRP. Производитель, способный цитировать эти документы по названию и пункту, — это производитель, выполнивший работу по подтверждению соответствия.

Стандарт ISO для FW-труб: ISO 14692 и сопутствующие нормы

ISO 14692 — стандарт ISO для FW-труб, наиболее важный для нефтегазовой отрасли. Это многопартийный документ, охватывающий материалы, проектирование, изготовление и монтаж трубопроводных систем из GRP, и он примечателен тем, что вводит систему квалификации на основе категорий проектирования вместо единого номинального давления. Расчётная температура и давление, характер среды и профиль циклических нагрузок определяют требуемый класс трубы, и каждый класс несёт собственные требования к испытаниям и контролю.

Стандарт	Область применения	Ключевое требование
ISO 14692	Трубопроводы GRP для нефти и газа	Категории проектирования, гидростатические и циклические квалификации
ASTM D2996	Намотанные трубы из термореактивной смолы	Спецификация с испытаниями на разрушение, жёсткость и вкладыш
ASME B31.3	Технологические трубопроводы	Расчёт на давление и материалы для химических заводов
EN 13923	Намотанные сосуды давления из FRP	Проектирование по схеме намотки, проверка и циклические испытания
ASTM D2992	Гидростатическая основа проектирования труб из FRP	Длительные регрессионные испытания при повышенной температуре

Для трубы из углеволокна или гибридной трубы применяется та же схема, но производитель должен также подтвердить более высокий модуль и меньшую деформацию до разрушения относительно расчётной основы. Процесс намотки — угол намотки, натяжение и содержание смолы — является крупнейшим источником изменчивости свойств, поэтому стандарты настаивают на прослеживаемых технологических записях, а не только на паспортах материалов.

Спецификация эпоксидных труб: что должен содержать соответствующий документ

Спецификация эпоксидных труб — это контракт между покупателем и производителем, и она должна содержать гораздо больше, чем наружный диаметр и номинальное давление. Полная спецификация охватывает следующее:

• Геометрия и допуски: наружный и внутренний диаметр, толщина стенки, длина, прямолинейность и пределы овальности.
• Система материалов: тип и марка волокна, система смолы и температура стеклования, объёмная доля волокна и требования к вкладышу при наличии.
• Параметры намотки: угол спиральной намотки, соотношение кольцевых и спиральных слоёв и цикл отверждения, которые вместе задают соотношение осевой и кольцевой прочности.
• Диапазон давления и температуры: расчётное давление, расчётная температура и профиль циклических или длительных нагрузок по применимому стандарту.
• Требования к испытаниям: давление разрушения, гидростатическая проверка, жёсткость и любые неразрушающие испытания, требуемые применением.
• Записи о качестве: прослеживаемость партий, данные отверждения, сертификаты испытаний и декларация соответствия цитируемым стандартам.

Покупателям следует относиться с подозрением к любой спецификации, в которой опущены угол намотки или температура стеклования, поскольку эти два числа определяют, удержит ли труба свой номинал при рабочей температуре и при направленных нагрузках.

Соответствие композитных труб: испытания, сертификация и документация

Соответствие композитных труб подтверждается определённой последовательностью квалификационных и производственных испытаний. Квалификационные испытания — давление разрушения, длительная гидростатическая регрессия, циклическая усталость и воздействие среды — выполняются один раз на репрезентативном образце и устанавливают расчётную основу. Производственные испытания, напротив, проводятся на каждой партии или каждой трубе в зависимости от стандарта и класса эксплуатации и обычно включают проверку размеров, испытание подтверждающим давлением и проверку степени отверждения.

Документация — это этап, на котором срывается множество закупок. Соответствующий требованиям поставщик передаёт полный файл на каждую трубу: запись партии, связывающую партии сырья с готовым изделием, прослеживаемость цикла отверждения, отчёт о гидростатических испытаниях и сертификат соответствия с указанием выполненных стандартов и пунктов. В нефтегазовых и химических проектах этот файл часто является договорным результатом поставки, и пробел в нём может задержать ввод в эксплуатацию, даже если само оборудование исправно.

Независимая сторонняя проверка замыкает цикл. Многие операторы требуют, чтобы квалификационные испытания проводились или наблюдались аккредитованным органом, а производственная площадка имела сертификат системы качества, такой как ISO 9001. Намотанная эпоксидная труба, спроектированная по стандарту, испытанная по стандарту и документированная по стандарту, — это продукт с предсказуемым поведением, а предсказуемость и есть весь смысл стандартов.

Часто задаваемые вопросы

Какие стандарты намотанных эпоксидных труб применимы к моему проекту?

Ответ зависит от отрасли и условий эксплуатации. Для нефтегазовых трубопроводов основным является ISO 14692 — стандарт ISO для FW-труб, часто дополняемый ASME B31.3 для трубопроводной системы. Для общего промышленного и водного применения ASTM D2996 и ASTM D2992 охватывают спецификацию и длительную гидростатическую основу проектирования. Сосуды давления, изготовленные намоткой, охватываются EN 13923. При сомнениях спросите производителя, по каким стандартам он проектирует и испытывает, и запросите конкретные пункты в письменном виде.

В чём разница между кольцевой и спиральной намоткой в композитной трубе?

Кольцевые слои укладываются под углом, близким к 90 градусам к оси трубы, и воспринимают окружное напряжение от внутреннего давления. Спиральные слои укладываются под меньшим углом, обычно 45-65 градусов, и обеспечивают осевую прочность и жёсткость. Соотношение этих слоёв задаёт поведение трубы при совместном действии давления и осевой нагрузки: большее содержание спиральных слоёв увеличивает осевую несущую способность и сопротивление изгибу, но снижает максимальное окружное напряжение, которое может выдержать труба. Поэтому схема намотки в спецификации должна соответствовать фактическому случаю нагружения, а не общему каталогу.

Как намотанная эпоксидная труба получает квалификацию для работы под давлением?

Квалификация начинается с испытаний на разрушение репрезентативных образцов для определения кратковременной прочности, затем проводится длительная гидростатическая регрессия по ASTM D2992 или эквивалентному методу ISO, которая экстраполирует 50-летнюю расчётную основу из испытаний при повышенной температуре. Циклические усталостные испытания охватывают колебания давления, а испытания на воздействие среды подтверждают стойкость к фактической жидкости. Результаты определяют категорию проектирования по ISO 14692 или коэффициент запаса по применимому национальному стандарту, а квалифицированная конструкция затем закрепляется производственными испытаниями каждой изготовленной трубы.

Заключение

Стандарты намотанных эпоксидных труб превращают инженерный продукт в предсказуемый. Стандарт ISO для FW-труб, национальные нормы ASTM и ASME и отраслевые требования определяют, как эти трубы проектируются, испытываются и документируются, а спецификация эпоксидных труб, охватывающая геометрию, материалы, схему намотки и записи о качестве, защищает и покупателя, и производителя. Для инженеров практический результат — закупка, которую можно проверить, аудировать и обосновать, и труба, работающая по спецификации десятилетиями.
