Углеволоконные сверхлегкие и наборные самолеты: конструкция планера для сертификации LSA

Введение

Легкие спортивные самолеты (LSA) и наборные сверхлегкие самолеты стали одним из самых быстрорастущих сегментов общей авиации. Категория привлекает частных пилотов, летные школы и новую волну операторов низковысотной экономики, потому что самолеты проще, дешевле и доступнее сертифицированных типов. В этом сегменте выбор материала планера решает все: при весовых ограничениях, определяющих категорию, каждый килограмм напрямую влияет на полезную нагрузку и дальность.

Углеволоконные композитные планеры — самый сильный ответ на это ограничение. В статье объясняются сертификационные рамки категорий LSA и сверхлегких самолетов, почему им подходит углеволокно, какие маршруты производства доступны строителям и какая документация нужна покупателю при закупке композитных материалов для программы планера.

Весовые рамки категорий LSA и сверхлегких самолетов

Вся концепция LSA построена вокруг весовых ограничений. По американскому определению LSA не может превышать 1 320 фунтов (599 кг) максимальной взлетной массы, должен иметь максимальную скорость сваливания 45 узлов и ограничен двумя местами и одним двигателем. Европейская CS-LSA устанавливает те же рамки на уровне 600 кг. Европейские двухместные сверхлегкие категории обычно находятся около 450 кг, а наборные и экспериментальные самолеты летают по национальным экспериментальным правилам.

Поскольку учебный самолет должен нести двух человек, а пустая масса напрямую вычитается из лимита взлетной массы, соотношение пустой массы и полезной нагрузки — вся суть. Более легкий планер означает больше топлива, больше багажа или больший запас безопасности до достижения предела взлетной массы.

Категория	Макс. взлетная масса	Мест	Макс. скорость сваливания	База сертификации
Американский LSA (сухопутный)	1 320 фунтов (599 кг)	2	45 узлов (CAS)	ASTM F2245
Европейский CS-LSA	600 кг	2	45 узлов (CAS)	CS-LSA
Европейский двухместный сверхлегкий	Около 450 кг (по странам)	2	По национальным правилам	Национальные правила СЛА
Наборный / экспериментальный	По проекту	По проекту	По проекту	Национальные экспериментальные правила

Почему углеволоконный планер подходит категории

Проектирование планера в пределах 600 кг вознаграждает материалы с высокой прочностью и жесткостью на единицу веса. Углеволоконные композиты дают это лучше любого конструкционного материала, доступного малому производителю:

Свойство	Углеволоконный ламинат	Алюминий 2024-T3	Стальные трубы и ткань
Плотность	Около 1,6 г/см³	2,78 г/см³	7,85 г/см³ (сталь)
Удельная прочность	Наивысшая, настраивается по направлениям	Хорошая	Умеренная
Усталостное поведение	Отличное, без заботы о пределе усталости	Требует графиков осмотра	Соединения требуют контроля
Коррозия	Отсутствует	Требует защиты	Требует покраски и ухода
Инвестиции в оснастку	Нужны формы, выше начальные затраты	Умеренные	Низкие
Эффективность числа деталей	Немного крупных интегрированных деталей	Много клепаных деталей	Много сварных и тканевых деталей

Качественно выполненный композитный планер обычно на 20-30% легче эквивалентной металлической конструкции. Арифметика проста и мотивирует: экономия 30 кг пустой массы переносит примерно 30 кг в полезную нагрузку или топливо — это значимо в категории, где два взрослых, багаж и полные баки приближаются к пределу.

Маршруты проектирования и производства

Углеволоконные планеры производятся тремя основными маршрутами, каждый со своими характеристиками стоимости и контроля:

• Препрег и автоклав: профессиональный стандарт малосерийного авиапроизводства. Более высокая стоимость материала дает лучшие механические свойства и качество деталей.

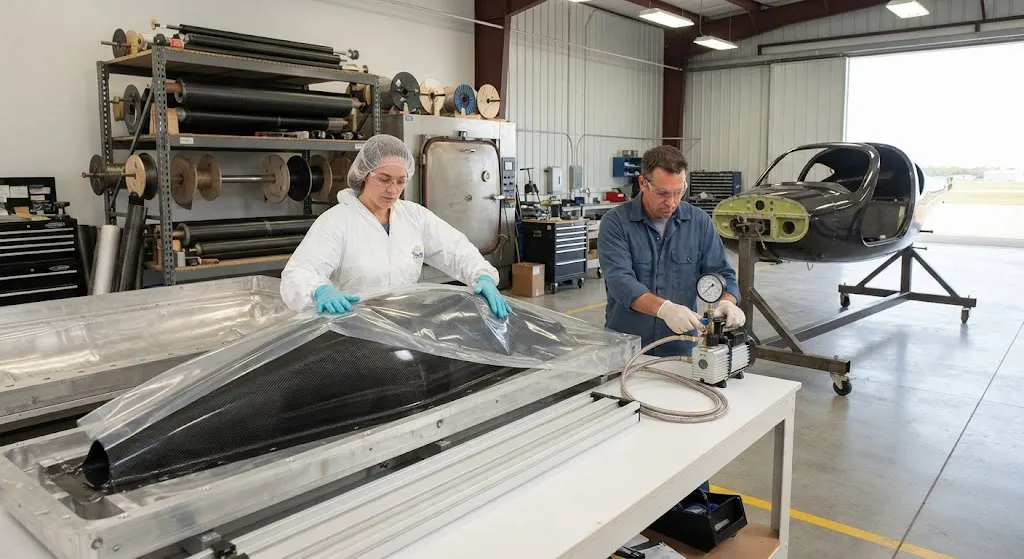

• Мокрая выкладка в вакуумном мешке: классический маршрут наборного строителя. Ниже стоимость, выше чувствительность к мастерству строителя и выше изменчивость объемного содержания волокна.
• Инфузия смолы: мост между двумя первыми — сухая ткань формуется, и смола втягивается под вакуумом, давая хорошее содержание волокна без автоклава; подходит для обшивок и крупных деталей.

Каким бы маршрутом ни пользовались, конструкция должна удовлетворять предельным эксплуатационным нагрузкам категории — около плюс 4 g и минус 2 g для конструкций LSA по ASTM F2245 — с учетом специфических для композитов правил: понижающих коэффициентов при сжатии, проверенных соединений и внимания к устойчивости к повреждениям в тонких обшивках.

Арифметика полезной нагрузки и дальности

Вес, сэкономленный композитной конструкцией, напрямую превращается в эксплуатационную ценность. Рассмотрим двухместный LSA с взлетным лимитом 600 кг и пустой массой 250 кг: полезная нагрузка составляет 350 кг. Сократите пустую массу до 220 кг — и полезная нагрузка вырастет до 380 кг, примерно на 15% больше, что можно летать как дополнительный багаж, более тяжелую комбинацию пилота и пассажира или больше топлива. В учебных операциях та же арифметика становится расписанием: больше выносливости, меньше дозаправок, больше летных часов в день.

Операторы низковысотной экономики — аэрофотосъемка, сельское хозяйство и региональное воздушное такси — ценят то же свойство. Самолет, который летает с более тяжелым датчиком или более длинным профилем миссии, выигрывает работу.

Сертификация и документация, которую должен вести покупатель

Композиты несут документационное бремя, которого нет у металлов: свойства зависят от процесса, поэтому прослеживаемость обязательна. Для производителей и поставщиков наборных комплектов обязательны:

• Данные о материалах: результаты испытаний однонаправленного слоя и ламината по стандартным методам, прослеживаемые до партии, из которой изготовлены детали.
• Контроль процесса: документированные циклы отверждения, проверки вакуумной герметичности и контроль содержания волокна.
• Прослеживаемость партий: записи партий смолы, волокна и препрега, связывающие каждую деталь с сырьем.
• Квалификационные записи: образцы-свидетели из каждой производственной партии, доказывающие, что свойства не сместились.

Регуляторы принимают композитные планеры, когда эти доказательства существуют. Самолет, построенный из документированного материала и проверенного процесса, проходит нагрузочные испытания и летает с уверенностью уровня сертифицированного типа даже в экспериментальных категориях.

Конструкционные испытания перед первым полетом

Каким бы маршрутом ни была произведена конструкция планера, композитная структура должна доказать себя до того, как самолет полетит. Типичная программа разработки начинается со статических испытаний нагрузкой: планер нагружается до контрольной, а затем до разрушающей нагрузки, подтверждая, что он удовлетворяет проектным эксплуатационным и предельным коэффициентам без разрушения и без остаточных деформаций сверх допуска. Поэтапно нагружаемая конструкция контролируется тензодатчиками, а измеренное распределение деформаций сравнивается с расчетным анализом, выявляя ошибку моделирования до того, как она достигнет пилота.

Помимо статической прочности, программа проверяет собственные частоты для исключения флаттера и балансировочные грузы рулевых поверхностей, выполняет функциональные проверки системы управления и наземные вибрационные испытания. Для композитного планера эти шаги важнее, чем для металлического, потому что у композитов нет площадки текучести, предупреждающей инспектора: запас между здоровьем и отказом может быть невидим, пока не станет поздно. Именно поэтому дисциплина испытаний и документации встроена в сертификационную историю наборных композитных самолетов, и поэтому поставщики материалов на этот рынок должны предоставлять данные партий, а не обобщенные значения.

Рост низковысотной экономики ускоряет этот рынок практическими способами. Местные власти и операторы размещают заказы на медицинские перевозки, аэросъемку и логистические самолеты в классах сверхлегких и LSA, и эти покупатели применяют ту же закупочную дисциплину, что и авиакомпании: им нужны документированные материалы, воспроизводимая сборка и детали, обслуживаемые в полевых условиях. Композитный планер с прослеживаемостью партий заметно легче финансировать, страховать и сертифицировать в коммерческую эксплуатацию, чем планер без нее.

Часто задаваемые вопросы

Безопасен ли углеволоконный планер, построенный частным лицом или малой мастерской?

Да, если процесс контролируется. Само углеволокно крайне надежно; риски исходят от неконтролируемых переменных процесса, таких как температура отверждения, вакуумная герметичность и содержание волокна. Строители, следующие проверенному процессу, изготавливающие образцы-свидетели и осматривающие изделия на заданных этапах, производят конструктивно прочные планеры. Неудачные наборные комплекты почти всегда те, где пропустили этап процесса. Заводские углеволоконные самолеты в категориях LSA и сертифицированных доказывают материал в масштабе парка с миллионами летных часов.

Можно ли отремонтировать композитный планер после ангарной царапины или жесткой посадки?

Да. Ремонт композитов следует стандартным методам: поврежденный участок очищается, зашлифовывается внахлест и восстанавливается согласованным препрегом или мокрой выкладкой, затем отверждается и осматривается. Обнаружение повреждений обычно сочетает визуальный осмотр с простукиванием или ультразвуковым сканированием, чтобы найти расслоение, невидимое на поверхности. Поскольку углеволокно не корродирует, ремонт остается стабильным на весь срок службы детали, в отличие от отремонтированного металла, который может корродировать на границах ремонта.

Какую документацию должен хранить покупатель композитных материалов для сертификации?

Храните четыре категории доказательств: записи прослеживаемости партий от поставщика материалов, записи процесса — циклы отверждения и проверки вакуума, данные испытаний стандартных образцов и записи финального осмотра, включая вес и центровку. Это те записи, которые запросит орган власти или инженерная проверка покупателя, и именно то, что поставщик материалов должен уметь предоставить с каждой поставкой.

Заключение

Углеволокно — материал, лучше всего соответствующий физике легких спортивных и сверхлегких самолетов: оно делает планер легче, а легче напрямую означает больше полезной нагрузки, больше дальности и больше эксплуатационной ценности в рамках фиксированного лимита взлетной массы. Доминирующие маршруты производства — препрег с автоклавом и инфузия смолы — проверены в масштабе малых самолетов, а дисциплина документации, которой требуют композиты, хорошо понятна.

Производители планеров и поставщики наборных комплектов, рассматривающие углеволокно, могут изучить наши углеволоконные материалы или связаться с нашей технической командой по вопросам препрега, тканей и партийной документации, которую потребуют сертификация или инженерная проверка покупателя.
