Панели класса A для суперкаров: открытая ткань карбона против окрашенной композитной отделки

Введение

Класс A — это автомобильное сокращение для поверхности, достойной шоурума: никакой видимой волнистости, никакой апельсиновой корки, идеальный глянец и чёткость изображения. Сталь, алюминий и термореактивные панели десятилетиями выдерживают эту планку; панели из углеродного волокна также должны её выдерживать, но карбон ставит второй вопрос, который металл никогда не задаёт: должна ли ткань быть видна? Открытая карбоновая внешняя панель — намеренная эстетика: видимая саржевая ткань под прозрачным лаком, — а окрашенная карбоновая панель — структурное решение в краске. Два маршрута разделяют общее композитное ядро и расходятся почти полностью в поверхностной инженерии.

В статье объясняется, что означает класс A в измеряемых величинах, почему открытая карбоновая отделка гораздо труднее, чем кажется, где окрашенный композит покупает технологический запас, и какой процесс — автоклавный препрег, трансферное формование смолы, формование вне автоклава — служит каждой отделке. Для поставщиков и покупателей выбор отделки определяет не только внешний вид автомобиля, но и выход годных, объём переделок и структуру затрат линии панелей.

Что на самом деле измеряет класс A

Качество поверхности класса A измеряется, а не оценивается на ощупь. Стандартный автомобильный чек-лист построен на трёх приборах: глянцемер, измеряющий зеркальное отражение в единицах глянца; сканер волн, разделяющий длинноволновую волнистость и коротковолновую апельсиновую корку; и измерение чёткости изображения, показывающее, насколько резко отражение сохраняется на поверхности. Типичные приёмочные цели — не ниже 90 единиц глянца при угле 60 градусов, значения DOI выше 85-90 и показатели волнистости в окнах окрасочного цеха — цели, первоначально откалиброванные на стальных панелях с современными лакокрасочными системами.

Панели из углеродного волокна стартуют с двух недостатков. Отверждённая композитная поверхность никогда не бывает такой же гладкой, как стальная, потому что смоляной слой тонок относительно оснастки, а панель сильнее изгибается при перемещении и отверждении. Затем процесс отделки должен поднять композитную поверхность до планки окрасочного цеха через несколько стадий грунтовки, шлифовки и финишного покрытия — либо через лакокрасочную систему, спроектированную под открытую ткань. Каждая провалившаяся стадия превращается в брак на глянцемере — а у открытого карбона нет краски, за которой можно спрятаться.

Открытая карбоновая ткань: физика проступания волокна

Открытый карбон — аутентичный вид: поверхностный слой саржевой или полотняной ткани, обычно 1K или 3K для визуальной чёткости, выложенный мокрым способом или из препрега, отверждённый и герметизированный УФ-стабильным лаком. Инженерная задача в том, что ткань никогда не остаётся плоской. Пучки волокон лежат под тонким смоляным слоем, а отверждённая смола расширяется и сжимается с температурой не так, как волокно. За тепловые циклы — солнце, тормоза, тепло двигателя — разница деформаций передаёт рисунок ткани через поверхность. Проступание волокна, как его называют, превращает идеальную панель из шоурума в заметно волнистую в течение недель реальной эксплуатации, если смоляная система даёт большую усадку или поверхностный слой слишком тонок.

Производители борются с проступанием многослойной стратегией. Умеренно низкие температуры отверждения ограничивают усадку смолы; системы с высокой температурой стеклования сохраняют жёсткость поверхности против вмятин; нетканая вуаль или соформованная плёнка могут лежать непосредственно под лаком, развязывая ткань и поверхность; а сам лак тщательно подбирается с минимальной усадкой при отверждении. Точки — второй враг: микропористость в поверхностной смоле, раскрывающаяся при отверждении. Их предотвращают на этапе выкладки вакуумным уплотнением и на этапе процесса автоклавным давлением 6-7 бар, которое выдавливает остаточные пустоты до гелеобразования смолы. Детали кромок и подрезки не менее важны: резаные кромки обнажают волокно и портят силуэт, поэтому кромки препрега подрезаются и запечатываются до финишного слоя. Бренды вроде Pagani и Koenigsegg построили идентичность на том, что довели эту цепочку до совершенства; та же физика объясняет, почему видимая ткань предлагается как премиальная опция у McLaren, Lamborghini и Ferrari, а не как стандарт.

Окрашенный композит: терпимость за деньги

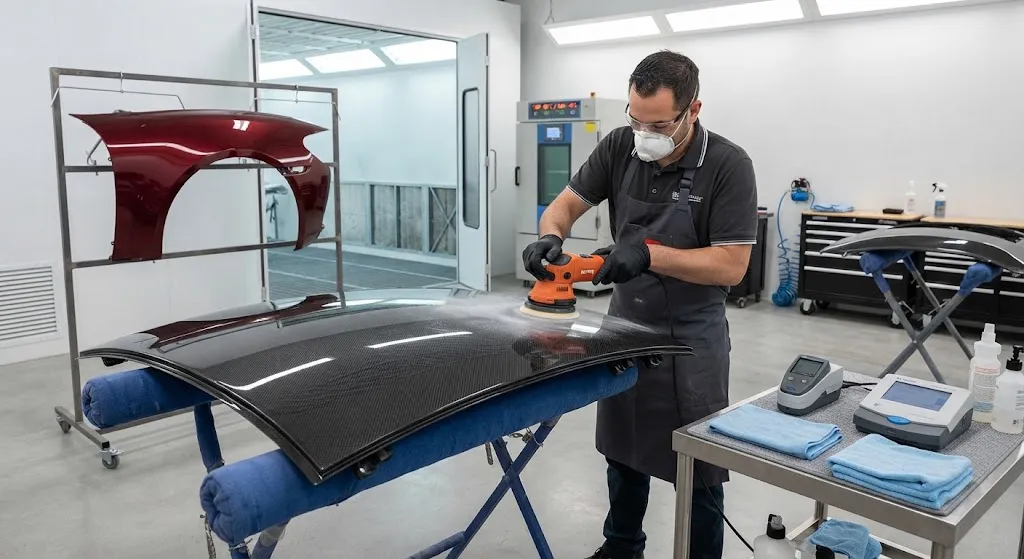

Окрашенные композитные внешние панели сохраняют экономию массы и отдают проблему поверхности окрасочному цеху. Панель формуется до номинальной поверхности, затем грунтовка-наполнитель заполняет остаточную волнистость, шлифовальные стадии выравнивают её, а финишный слой даёт глянец. Грунтовки шлифуются до плоскостности с допусками, которых голая композитная поверхность не достигнет, поэтому окрашенный маршрут терпит несколько более низкое качество формовки — деталь можно производить более быстрыми низконапорными процессами и всё равно довести до класса A.

Трансферное формование смолы (RTM) с высокоглянцевым гелькоутом на лицевой стороне оснастки — быстрый маршрут для окрашенных панелей класса A: циклы впрыска в минутах, поверхность оснастки переносится на деталь напрямую, затем лишь лёгкая шлифовка и лак. Для меньших объёмов препрег и автоклав по-прежнему производят панель до покраски. Расплата — масса и текстура: полная автомобильная лакокрасочная система добавляет примерно 3-6 килограммов на кузов, тогда как лак по открытой ткани добавляет лишь малую долю, а окрашенная панель теряет эстетику ткани, которую часть покупателей хочет видеть — открытая крыша, задняя палуба, аэродинамический нож.

Открытый карбон против окрашенного: таблица решений

Свойство	Открытая ткань карбона	Окрашенный композит
Трудоёмкость подготовки поверхности панели	Высокая, цепочка лака	Умеренная, грунтовка плюс краска
Драйверы брака	Точки, проступание, читаемость ткани	Точки почти не видны под краской
УФ-стойкость	Класс лака критичен	Стандартные автомобильные системы
Ремонт	Сложный, ткань должна совпадать по рисунку	Стандартная практика окраски
Дополнительная масса на автомобиль	0,5-1,5 кг лаковая система	3-6 кг полная система окраски
Наценка для клиента	10-25 тыс. долларов за видимую ткань	Нет, стандартная отделка
Гибкость процесса	Сильно предпочтителен автоклавный препрег	RTM, вне автоклава, прессование — все жизнеспособны

Цифры наценки объясняют стратегию: видимая ткань — продаваемая особенность с собственной маржой, и технологические затраты на её достижение возвращаются в цене опции. Окрашенный композит — рациональный выбор для объёма, ремонтопригодности и программ, где экстерьер должен читаться сплошным цветом.

Технологические варианты и контрольные точки качества

Выбор процесса следует за выбором отделки. Панели с открытой тканью тяготеют к автоклавному препрегу — уплотнение 6-7 бар, управляемый нагрев, полная сертификация детали, — потому что видимая поверхность не терпит пористости. Окрашенные панели могут перейти на RTM с гелькоутом или препрег вне автоклава, снижая цикловые затраты без ущерба для готовой поверхности. Прессование ведёт внутренние панели и скрытые конструкции, куда класс A не добирается.

• Контроль точек: вакуумно уплотнённая выкладка и автоклавное давление держат поверхностную пористость ниже сертифицированных пределов.
• Метрология поверхности: глянец выше 90 единиц и DOI выше 85 измеряются на каждой окрашенной или лакированной панели.
• Тепловые циклы: панели проходят повторные циклы нагрев-охлаждение до утверждения, чтобы выявить проступание рано.
• Ультразвуковой контроль: проверка пористости и расслоений до выхода панели на финишную обработку.
• Запечатывание кромок: подрезанные и закрытые кромки на открытых конструкциях, чтобы нить не портила силуэт.

Контрольные точки — то, где бренды зарабатывают репутацию: открытая панель класса A, пережившая тепловые циклы, — это технологическое достижение, а не случайность.

Часто задаваемые вопросы

Почему со временем на открытом карбоне появляется волнистый рисунок ткани?

Читаемость ткани, обычно называемая проступанием волокна, возникает из-за разницы теплового расширения пучков волокон и смоляного слоя над ними. Когда панель нагревается и остывает в эксплуатации, смоляной слой расширяется и сжимается сильнее волокна, и за циклы рисунок ткани передаётся через лак. Смягчающие меры — умеренно низкая температура отверждения для ограничения усадки смолы, вуаль или плёнка между тканью и поверхностью, система смолы с высокой температурой стеклования и лак с минимальной усадкой при отверждении.

Может ли RTM дать открытый карбон класса A?

Может, но это труднее, чем препрег в автоклаве. RTM полагается на поверхность оснастки для чистоты и скорости цикла, а открытая ткань требует безпористого качества поверхности, которое инфузионные процессы не могут гарантировать без автоклавного давления. RTM с высокоглянцевым гелькоутом — устоявшийся маршрут для окрашенных панелей класса A; для видимой ткани большинство производителей предпочитает автоклавный препрег, принимая более длинный цикл ради определённости поверхности.

Открытый карбон действительно прочнее или это чистая косметика?

По отделке — чистая косметика, но решение об отделке влияет на инженерию. Видимый поверхностный слой ткани — обычно лёгкая ткань 1K или 3K, добавляющая мало прочности; структурный ламинат лежит под ним. Краска добавляет массу без добавления жёсткости, поэтому проекты, чувствительные к массе, предпочитают открытый карбон. История прочности одинакова для обеих отделок — разница в массе, ремонтопригодности и эстетической наценке, а не в механических возможностях.

Заключение

Решение класса A для экстерьеров суперкаров — это скорее испытание дисциплины, чем испытание материала. Открытая ткань карбона требует безпористого формования, инженерии против проступания и лаковой цепочки, способной сравняться с глянцем окрашенной панели, — и берёт за эту привилегию 10-25 тысяч долларов. Окрашенный композит обменивает эстетику на технологический запас: более быстрое формование, более простой ремонт, стандартные лакокрасочные системы и массу полной покраски. Оба маршрута проходят одну и ту же метрологическую планку; они расходятся в структуре затрат, в выходе годных и в том, что покупатель видит в шоуруме.
