Усиление конструкций из CFRP: внешне склеиваемые пластины и обмотки для мостов, колонн и балок

Введение

Бетонные конструкции несут мосты, здания и промышленную инфраструктуру мира, но значительная их доля сегодня эксплуатируется сверх первоначального проектного назначения. Объемы движения выросли, строительные нормы ужесточились, а десятилетия воздействия окружающей среды сделали свое дело. Там, где конструкция когда-то имела запас несущей способности, инженеры теперь регулярно сталкиваются с элементами, которые должны воспринимать большие нагрузки, удовлетворять сейсмическим требованиям или сопротивляться коррозионным повреждениям. Усиление полимером, армированным углеродным волокном, стало ответом по умолчанию на эти проблемы, потому что оно обеспечивает требуемое повышение несущей способности практически без добавления собственного веса и без остановки конструкции на недели строительных работ.

В этой статье рассматриваются две системы внешне склеиваемого CFRP — отвержденные пластины и обмотки с мокрым нанесением, — механизмы, с помощью которых они усиливают изгиб, сдвиг и обжатие, а также проектные и производственные практики, определяющие надежность и долговечность реконструкции.

Две формы применения: пластины и обмотки

Внешне склеиваемое усиление из CFRP существует в двух основных формах, каждая из которых подходит для разных условий на площадке и нагрузочных режимов:

• Пустровые или отвержденные пластины: заводские углеродные пластины толщиной обычно 1,2-1,4 мм и шириной 50-200 мм, приклеиваемые конструкционным эпоксидным клеем к подготовленной бетонной поверхности. Пластины дают высокий прирост жесткости в одном направлении и идеальны для усиления на изгиб балок и плит, где доступ позволяет беспрепятственную склейку по растянутой грани.
• Обмотки и ткани с мокрым нанесением: однонаправленные углеродные листы, пропитываемые эпоксидной смолой на площадке и оборачиваемые вокруг элементов, повторяя профиль поверхности колонн и балок. Ткани подстраиваются под криволинейную геометрию и наносятся в несколько слоев для набора толщины; они являются стандартным выбором для усиления на сдвиг и обжатия колонн.

Характеристика	Пластины из CFRP	Обмотки из CFRP	Склеивание стальных пластин
Типичный прирост несущей способности	20-40%	30-60%	20-40%
Добавленный собственный вес	0,5-2 кг/м²	0,5-1,5 кг/м²	40-100 кг/м²
Поведение при коррозии	Не корродирует	Не корродирует	Требует защиты
Допуск к геометрии поверхности	Нужна ровная площадь склейки	Подстраивается под кривые	Нужна ровная площадь склейки
Типичный монтаж на площадке	1-2 дня на элемент	1-2 дня на элемент	3-7 дней на элемент

Сравнение делает конструкционный вывод однозначным: обмотка из CFRP добавляет менее 2 кг/м², тогда как стальная пластина эквивалентной несущей способности может добавить 40-100 кг/м² — на большой плите моста эта разница составляет десятки тонн новой постоянной нагрузки, которую конструкция должна нести постоянно.

Механизмы усиления

Внешне склеиваемый CFRP повышает несущую способность за счет трех различных механизмов, применяемых отдельно или в комбинации в зависимости от дефекта:

• Усиление на изгиб: пластины или ткань, приклеенные к растянутой грани, действуют как внешняя арматура, добавляя прочность на растяжение в зонах, где стальная арматура недогружена по размерам или где увеличились временные нагрузки. CFRP воспринимает часть растягивающего усилия, снижая напряжение в существующей стали и увеличивая моментную несущую способность сечения.
• Усиление на сдвиг: обмотки вокруг стенки балок или прогонов, а также U-обмотки вокруг трех сторон действуют как внешние хомуты. Поскольку ткань ориентирована волокнами перпендикулярно оси элемента, она сопротивляется диагональному растрескиванию, превращая хрупкий режим сдвигового разрушения в более пластичную реакцию.
• Усиление обжатием: обмотки, полностью охватывающие колонны, обеспечивают поперечное обжатие, повышающее эффективную прочность бетона на сжатие и его пластичность. Это доминирующая техника сейсмической реконструкции колонн, где увеличение деформационной способности важнее повышения прочности.

Три механизма часто сосуществуют в одной реконструкции: колонна может получить полную обмотку для сейсмических требований, балки — изгибные пластины и сдвиговые обмотки, а зоны соединений — дополнительные слои ткани. Стандарты проектирования, такие как ACI 440.2R и fib Bulletin 14, дают аналитическую основу с ограничениями деформаций для CFRP и проверкой того, что усиленный элемент остается под контролем трещин и работоспособным.

Где применяется эта техника

Мосты, колонны и балки составляют большинство проектов внешне склеиваемого CFRP, каждый со своими характерными сценариями:

Тип конструкции	Типичный дефект	Предпочтительная схема CFRP
Автомобильные и железнодорожные мосты	Увеличенные временные нагрузки, недостаточная изгибная арматура	Пластины на растянутой грани плит и низу балок
Колонны и опоры	Сейсмическая недостаточность, коррозия продольной арматуры	Обмотки обжатия по всему периметру
Балки и прогоны	Сдвиговое растрескивание, увеличенные постоянные и временные нагрузки	U-обмотки или полные обмотки стенки
Парковочные палубы и плиты	Коррозионные повреждения, риск продавливания	Пластины на верхней грани и обмотки капителей
Промышленные плиты и переходные конструкции	Новые нагрузки от оборудования или смена назначения	Изгибные пластины со сдвиговой деталью у опор

Во всех этих категориях внедрение определяется одними и теми же свойствами: скоростью, минимальными разрушениями и отсутствием коррозии — той самой проблемы, которая часто и вызывала необходимость усиления.

Технология производства работ

Типичная реконструкция с внешне склеиваемым CFRP следует дисциплинированной последовательности, удерживающей время простоя в пределах дней, а не недель:

• Подготовка поверхности: бетонную поверхность обрабатывают пескоструйным аппаратом или скарификатором для удаления цементного молочка и обнажения заполнителя, затем локально ремонтируют при выкрашивании или расслоении; плоскостность проверяется на соответствие требованиям склейки.
• Оценка состояния: измеряются влажность и прочность бетона на растяжение, поскольку эпоксидная склейка разрушается, если основание влажное или слабое — испытания на отрыв подтверждают готовность поверхности.
• Нанесение грунтовки и клея: грунтовка герметизирует поверхность и улучшает адгезию; для пластин тиксотропный конструкционный эпоксидный клей наносится на пластину и прижимается роликом.

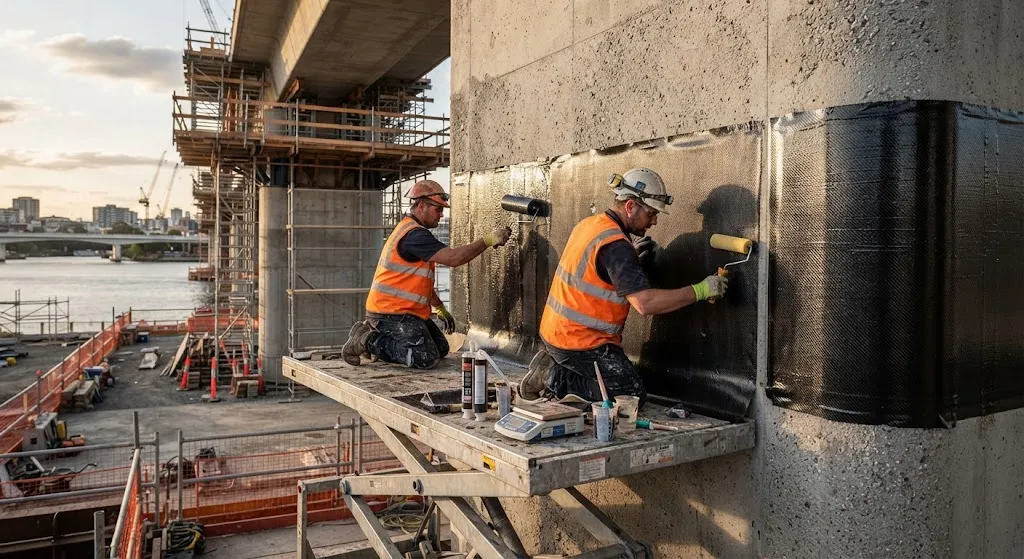

• Пропитка ткани и наложение обмотки: для обмоток сухая ткань пропитывается эпоксидной смолой и наносится влажной, ролики удаляют воздух и обеспечивают полную пропитку волокон; несколько слоев набирают требуемую толщину.
• Отверждение и контроль качества: система отверждается при температуре окружающей среды в течение нескольких дней; целостность склейки проверяется простукиванием и испытаниями на отрыв, зоны с пустотами ремонтируются и испытываются повторно.

Вся операция выполняется без тяжелого оборудования — достаточно лесов, ручных роликов и небольших насосов. Мосты часто могут оставаться в эксплуатации с частичным перекрытием полос, поэтому владельцы конструкций с интенсивным движением последовательно предпочитают CFRP склеиванию стальных пластин или наращиванию сечения бетоном.

Долговечность и долгосрочные характеристики

Аргумент долговечности внешне склеиваемого CFRP строится на инертности углеродного волокна и защитной роли эпоксидной смолы. Углеродное волокно не корродирует, поэтому система усиления не вносит риска ржавления, который несет склеивание стальных пластин. Эпоксидная смола и передает нагрузку, и защищает волокно от влаги и химического воздействия; воздействие ультрафиолета управляется краской или специальным защитным покрытием на наружных применениях. Огнестойкость обеспечивается проектированием: стандарты требуют оценки поведения клея и волокна при повышенных температурах, а где усиленный элемент должен сохранять несущую способность при пожаре, применяется огнезащита. Программы долгосрочного мониторинга мостовых реконструкций с конца 1990-х годов подтверждают стабильное поведение склейки и неизменную эффективность усиления на сроках службы, приближающихся к трем десятилетиям.

Часто задаваемые вопросы

Насколько фактически повышает несущую способность усиление из CFRP?

Типичное внешне склеиваемое усиление из CFRP повышает несущую способность элемента на 20-60 процентов в зависимости от конфигурации: изгибные пластины добавляют 20-40 процентов к моментной несущей способности, сдвиговые обмотки — 30-60 процентов к прочности на сдвиг, а обмотки обжатия могут существенно повысить осевую несущую способность и пластичность колонн. Реальный прирост ограничен допустимыми деформациями, установленными стандартами проектирования, такими как ACI 440.2R, которые защищают от отслоения и сохраняют работоспособность усиленного элемента.

Подходит ли усиление из CFRP для мостов, которые должны оставаться в эксплуатации?

Да — минимальное влияние на эксплуатацию является одним из его определяющих преимуществ. Монтаж на площадке на один элемент обычно занимает 1-2 дня с лесами и ручным инструментом, а полосы часто могут оставаться открытыми при контролируемых перекрытиях. По сравнению со склеиванием стальных пластин (3-7 дней на элемент с тяжелым подъемом) или наращиванием сечения бетоном (недели опалубки и отверждения), CFRP минимизирует перерывы движения и связанные с ними издержки пользователей.

Как долго служит внешне склеиваемое усиление из CFRP?

Системы усиления, установленные с конца 1990-х годов, демонстрируют стабильные характеристики на сроках службы, приближающихся к 30 годам, без наблюдаемой потери эффективности усиления в программах мониторинга. Углеродное волокно не корродирует, а эпоксидная матрица защищает его от влаги при правильном нанесении; наружные применения, подверженные ультрафиолету, используют защитные покрытия. Стандарты проектирования требуют оценки при повышенных температурах для сценариев пожара.

Заключение

Внешне склеиваемые пластины и обмотки из CFRP стали технологией усиления по умолчанию для бетонных мостов, колонн и балок, потому что они сочетают значительный прирост несущей способности — 20-60 процентов в зависимости от схемы — с пренебрежимо малым добавленным собственным весом, отсутствием риска коррозии и монтажом на площадке, измеряемым днями, а не неделями. Механизмы хорошо изучены, проектная база кодифицирована в ACI 440.2R и fib Bulletin 14, а три десятилетия мониторинга подтверждают долговечность правильно установленных систем.

Для владельцев объектов и инженеров-конструкторов, планирующих реконструкцию, практический путь — это оценка состояния, проектирование по действующему стандарту и квалифицированный подрядчик с документированной подготовкой поверхности и проверкой склейки. Ознакомьтесь с нашими продуктами из углеродного волокна для усиления конструкций, включая однонаправленные пластины и ткани для внешнего склеивания, или свяжитесь с нашей инженерной командой, чтобы обсудить спецификацию материалов и поддержку проекта.
