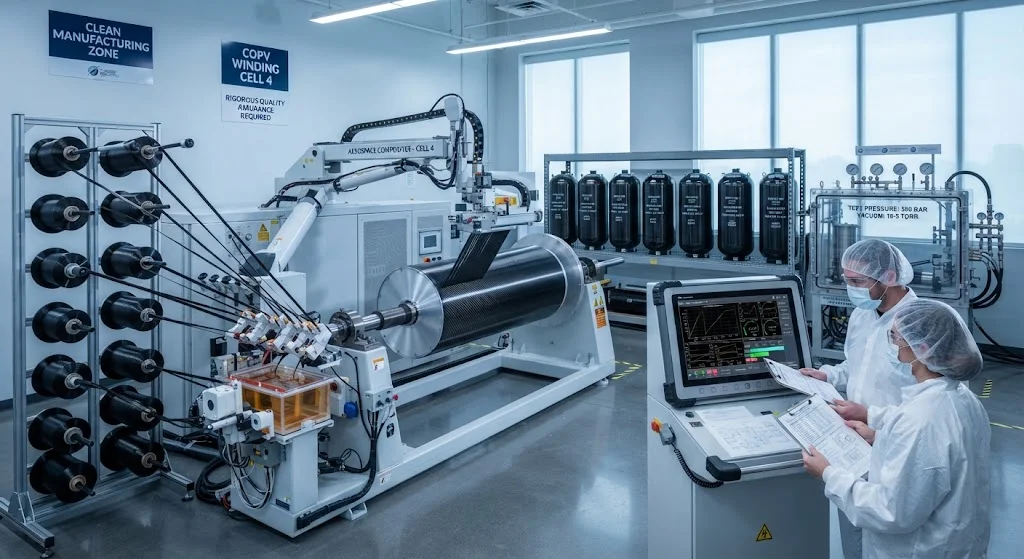

Композитные сосуды давления для пилотируемых космических аппаратов: обоснование безопасности COPV, запасы прочности при разрыве и лётная история

Введение

На пилотируемом космическом аппарате самый тихий компонент часто бывает тем, что быстрее всего завершает миссию. Композитные сосуды давления — металлические баки с углеволоконной обмоткой, хранящие гелий и газ наддува, — относятся именно к этой категории. Это не самые крупные системы корабля, но их отказ беспощаден: COPV, который разрушается, делает это без предупреждения, а на корабле с экипажем не существует приемлемого нарушения герметичности. Поэтому каждая пилотируемая программа строит квалификацию сосудов давления вокруг одного принципа: событие разрыва должно быть отодвинуто так далеко за пределы рабочего диапазона, чтобы стать проектной невозможностью, а не статистическим риском.

В этой статье рассматривается, как применяется данный принцип. Мы разбираем структуру запасов прочности, определяющую обоснование безопасности COPV, режим опрессовки и циклических испытаний, отсеивающий лётную арматуру, стандарты неразрушающего контроля, которые перехватывают производственные дефекты до запуска, и валюту лётной истории, которая по-прежнему доминирует в закупочных решениях пилотируемого космоса. Обсуждение намеренно не привязано к конкретному кораблю — оно касается проектирования баков как таковых, — но примеры взяты из поколения коммерческого пилотируемого космоса, где повторное использование добавило новый слой квалификации к и без того консервативной дисциплине.

Почему пилотируемые корабли вообще используют композитные баки

Первый вопрос, который задаёт экспертиза безопасности, — оправдывает ли экономия массы дополнительное бремя квалификации. Для цельнометаллического титанового или инконелевого бака путь квалификации долог и хорошо понятен; для композитной обмотки каждая партия волокна, каждый рисунок намотки и каждый цикл отверждения становятся потенциальной переменной. Ответ в том, что масса определяет успех миссии. Гелиевый бак наддува, экономящий 40-50 процентов собственной конструкционной массы, возвращает эту экономию непосредственно в запас топлива, полезной нагрузки или жизнеобеспечения, а на пилотируемом корабле эти запасы — разница между штатным полётом и полётом с урезанными резервами. Конструкция COPV — тонкий металлический лейнер, несущий функции герметизации и фильтрации проникновения, и углеволоконная обмотка, несущая нагрузку, — даёт конструкторам высокую удельную прочность композитов без контакта топлива или газа с оголёнными волокнами.

Этот компромисс хорошо понятен всем органам сертификации пилотируемых полётов: принимайте композит, но требуйте квалификационный диапазон, который сдерживает статистический риск дефекта обмотки. Этот диапазон и описан в остальной части статьи.

Структура запасов прочности в обосновании безопасности COPV

Центральное место в обосновании безопасности COPV занимает соотношение между рабочим давлением, давлением опрессовки и минимальным давлением разрыва. Отраслевая практика — закреплённая в таких стандартах, как ANSI/AIAA S-081 для космических COPV, и отражённая во внутренних требованиях каждой пилотируемой программы, — строится на многослойных запасах, чтобы ни одна отдельная аномалия не могла подняться от рабочего давления до разрыва. В таблице ниже показан типичный диапазон, применяемый программами пилотируемого класса:

Параметр	Типичное значение	Назначение в обосновании безопасности
Максимальное ожидаемое рабочее давление (MEOP)	Определяется под миссию	Расчётная основа всех запасов
Давление опрессовки	1,10-1,25 от MEOP	Приработка лейнера и обмотки; отсев грубых дефектов до полёта
Минимальное давление разрыва	1,5-2,0 от MEOP	Сдерживание единичного отказа; определяет катастрофический запас
Требование к циклической долговечности	4 от числа циклов миссии (часто больше)	Запас по усталости от накопленных циклов нагружения
Режим отказа	Обязательно утечка до разрыва	Гарантирует обнаруживаемое предупреждение вместо фрагментации
Неразрушающий контроль	АЭ-мониторинг при опрессовке, радиография, КТ	Перехват повреждений волокна и аномалий лейнера до полёта

Коэффициент разрыва заслуживает особого внимания. Для непилотируемых применений минимальный разрыв 1,5 от MEOP исторически был приемлем; программы пилотируемого класса регулярно поднимают требование к 2,0 и относятся к демонстрации циклической опрессовки как к фильтру, отсеивающему слабые экземпляры до накопления ими эксплуатационных повреждений. Структура запасов намеренно избыточна: опрессовка проверяет изготовленный бак, циклическая долговечность покрывает усталостный режим, а требование утечки до разрыва гарантирует, что даже деградировавший бак откажет так, чтобы экипаж мог обнаружить и отреагировать.

Неразрушающий контроль: дефекты находят до полёта

Композитная обмотка прочна именно потому, что анизотропна, — а анизотропные материалы скрывают внутренние повреждения так, как этого не делает металлическая конструкция. Треснувший лейнер, оборванная лента волокна или расслоение могут прятаться под поверхностью без внешних признаков. Поэтому режим контроля сочетает несколько взаимодополняющих методов, а не опирается на один:

• Акустико-эмиссионный мониторинг при опрессовке: датчики слушают сигнатуры микротрещин разрушения волокна и растрескивания матрицы, пока бак находится под давлением; аномальная эмиссия является основанием для браковки.
• Компьютерная томография и радиография: объёмный контроль обмотки и границы с лейнером выявляет поры, волнистость волокна и аномалии стенки, которые поверхностные методы пропускают.
• Гидростатические и гелиевые испытания на утечку: проверяют герметичность лейнера до того, как обмотке доверят несущую функцию, и повторно после циклов.
• Термоциклирование: имитирует космическую среду и выявляет эффекты взаимодействия лейнера и обмотки до приёмки лётной арматуры.

Разрыв COPV спутника GPS в 2005 году при наземной обработке у американского интегратора остаётся поучительным случаем отрасли: бак, представительный для лётной серии, обрабатываемый на земле в пределах квалифицированного диапазона, разрушился в ходе одного из технологических этапов и уничтожил оборудование стоимостью в миллионы долларов. Урок, который распространяется на каждый план контроля пилотируемых программ, прост: обмотке нельзя доверять на основании одного лишь расчётного анализа — каждый лётный экземпляр зарабатывает своё место через осмотр и испытания.

Лётная история: валюта квалификации

При всей изощрённости математики обоснования безопасности закупочное решение в пилотируемом космосе по-прежнему сильно взвешивает лётную историю. Геометрия бака, подтверждённая многими миссиями, накапливает статистические доказательства, которые никакой анализ полностью заменить не может, — подтверждение того, что реально изготовленный парк со всей его производственной вариативностью ведёт себя как предсказано. Гелиевые COPV космических челноков, композитные гелиевые баки кораблей коммерческого пилотируемого класса и ныне летающие суборбитальные и орбитальные системы — все они следуют одной логике: квалифицирован один раз, летает многократно, а повторная квалификация выполняется осмотром, а не повторными испытаниями на разрыв.

Именно поэтому пилотируемые программы консервативны в отношении новых конструкций баков. Скромный выигрыш в характеристиках от новой системы лейнера или волокна нужно взвешивать против стоимости воссоздания базы лётной истории с нуля, включая полные испытания образцов на разрыв, циклические испытания образцов на ресурс и многолетнюю кампанию квалификации. В результате проверенные системы волокна средней модульности и устоявшиеся схемы намотки сохраняются в пилотируемых применениях ещё долго после того, как новые материалы появляются на непилотируемых или наземных рынках.

Повторное использование добавляет новый слой квалификации

Коммерческий пилотируемый космос ввёл требование, к которому эпоха челноков лишь приближалась: один и тот же сосуд давления должен быть сертифицирован для повторного полёта. Повторное использование превращает историю квалификации из разового события приёмки в повторяющийся цикл, и отрасль выработала структурированный подход:

• Повторный осмотр обмотки между полётами теми же объёмными и акустическими методами, что и при приёмке, с пороговыми критериями годности.
• Учёт накопленных циклов нагружения против квалифицированного ресурса с фиксацией каждого наземного и полётного цикла в запас.
• Обслуживание уплотнений и клапанов по плану, независимо от структурной квалификации.
• Документированное решение по каждому результату осмотра, чтобы аномалии становились данными, а не суждениями на стартовом столе.

Режим повторного использования фактически превращает бак в контролируемый актив с учётным листом усталости, в том же духе, что и конструкция самолёта с отслеживаемым ресурсом. Это требовательнее разовой квалификации, но это цена экономической повторяемости пилотируемых полётов.

Часто задаваемые вопросы

Почему для пилотируемых кораблей просто не использовать цельнометаллические титановые баки?

Титановые баки летают и хорошо изучены, и для небольших систем потеря массы приемлема. Но по мере роста объёмов и давлений преимущество углеволоконной обмотки по удельной прочности становится решающим: COPV обычно экономит 30-50 процентов конструкционной массы против эквивалентного цельнометаллического сосуда, и эта экономия напрямую превращается в запас миссии на пилотируемом корабле. Бремя квалификации выше — именно поэтому и существует описанное здесь обоснование безопасности.

Что на самом деле означает "утечка до разрыва"?

Это проектное требование, чтобы деградирующий бак выработал обнаруживаемую утечку через лейнер до достижения точки катастрофической фрагментации обмотки. На практике лейнер должен отказать в условно-безопасном режиме стравливания, пока обмотка сохраняет достаточно структуры, чтобы предотвратить взрывной разрыв, давая экипажу и наземной команде ясное раннее предупреждение. Отсутствие такого режима считается дисквалифицирующим дефектом в конструкциях пилотируемого класса.

Как можно доверять повторно используемому COPV во втором или третьем полёте?

За счёт осмотра и учёта ресурса, а не повторных испытаний на разрыв. Между полётами бак заново проверяется акустико-эмиссионными, объёмными и гелиевыми методами; накопленные циклы сравниваются с квалифицированным ресурсом; любая аномалия выше порога заземляет блок до вынесения решения. Философия повторяет авиационное обслуживание конструкции с отслеживаемым ресурсом и является основой сертификации повторного использования коммерческого пилотируемого космоса.

Меняют ли новые марки углеволокна картину квалификации?

Они могут улучшить удельные характеристики, но приходят без накопленных лётных данных. Пилотируемая программа, принимающая новое волокно или систему лейнера, должна заново создать базу истории: новые образцы на разрыв, новые образцы на ресурс, новые пороги контроля и многолетнюю кампанию сертификации. Поэтому проверенные системы средней модульности остаются доминирующими в баках пилотируемого класса, а новые марки входят только там, где разрыв в характеристиках оправдывает полное повторное квалифицирование.

Заключение

Обоснование безопасности COPV для пилотируемых кораблей — это исследование многослойного консерватизма: запасы прочности при разрыве установлены далеко за пределами рабочего давления, опрессовка и циклические испытания фильтруют каждый лётный экземпляр, неразрушающий контроль выявляет дефекты, которые конструкция в противном случае скрыла бы, а учётный лист лётной истории невозможно обойти никаким анализом. Повторное использование добавило сверху дисциплину мониторинга и отслеживания ресурса, превратив бак из разово квалифицированной детали в непрерывно осматриваемый актив. Для инженеров и закупочных команд, работающих над системами пилотируемого класса или ценными непилотируемыми системами, практический урок прост: композитный сосуд давления настолько же безопасен, насколько безопасен квалификационный диапазон вокруг него, а этот диапазон строится на запасах, контроле и истории, а не на рекламных спецификациях.
