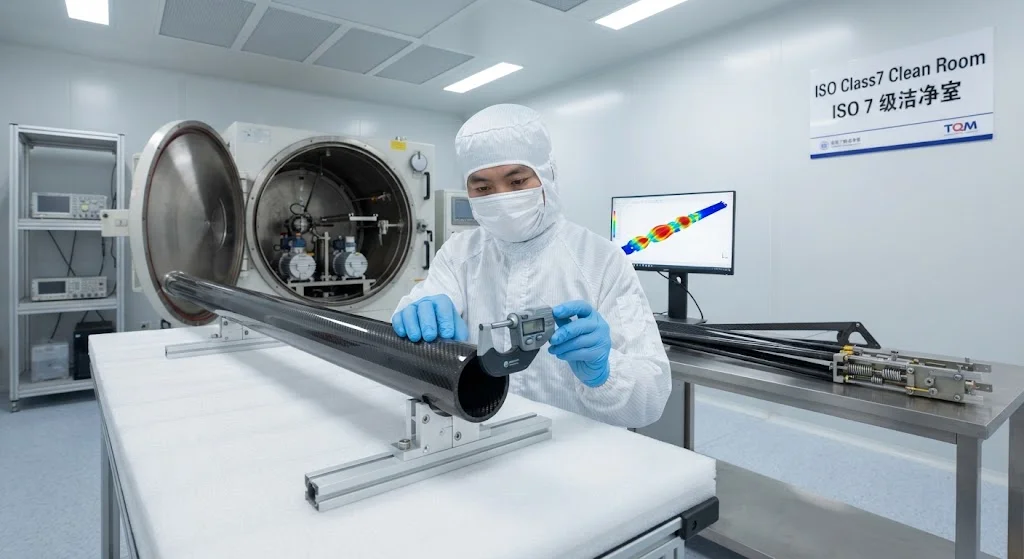

Углеволоконные разворачиваемые конструкции для спутников: применение выдвижных штанг и антенных мачт

Введение

Современные коммуникационные, дистанционные и научные спутники все чаще полагаются на разворачиваемые конструкции для достижения антенных апертур, баз датчиков и площадей сбора солнечной энергии, необходимых для их миссий. Разворачиваемая конструкция — это любая механическая система, которая переходит из компактной уложенной конфигурации во время запуска в расширенную рабочую конфигурацию на орбите. Требования к этим системам экстремальны: они должны выдерживать интенсивные вибрационные и акустические нагрузки запуска (обычно 10-15 g RMS), надежно разворачиваться после месяцев или лет бездействия в суровой термально-вакуумной среде космоса, а затем поддерживать точную размерную стабильность на протяжении 10-20 лет срока службы спутника.

Углеволоконные композиты предлагают уникальную комбинацию свойств, делающую их доминирующим материалом для спутниковых разворачиваемых конструкций. Удельный модуль (модуль, деленный на плотность) CFRP составляет 80-120 ГПа/(г/см³), что примерно в 7-10 раз выше, чем у алюминия, и в 15-20 раз выше, чем у стали. Коэффициент теплового расширения (КТР) определенных укладок CFRP может быть настроен доnear-zero значений (±0,5 × 10⁻⁶/°C), что критически важно для поддержания точности наведения антенны при циклическом переключении спутника между солнечным светом и затмением. Стабильность размеров после отверждения — характеризуемая post-cure creep и moisture desorption — превосходит металлы, обеспечивая поддержание развернутых конструкций в their designed geometry на протяжении всей миссии. В статье рассматриваются инженерные аспекты углеволоконных разворачиваемых конструкций для спутниковых применений.

Типы и конфигурации разворачиваемых выдвижных штанг

Спутниковые разворачиваемые выдвижные штанги используют несколько структурных конфигураций, каждая из которых оптимизирована для specific mission requirements:

• Трубчатые выдвижные штанги (lenticular и C-rolled): Тонкостенные углеволоконные трубы, которые разворачиваются из flattened уложенного состояния за счет elastic restoring forces. Lenticular поперечное сечение (два curved lobes) обеспечивает более высокую жесткость, чем circular трубы equivalent веса. Это наиболее common тип разворачиваемых выдвижных штанг, используемых для gravity-gradient штанг, штанг магнитометров и антенных мачт.
• Triangular lattice выдвижные штанги (STEM): Storable Tubular Extendible Members, использующие thin carbon fiber composite strip, wound в flat coil для хранения и deploying в triangular cross-section трубу. STEM выдвижные штанги achieve deployment lengths 10-50 метров и используются для large antenna reflector supports и scientific instrument штанг.
• Backrollable выдвижные штанги: Композитные трубы, designed для сворачивания around drum для хранения и deploying за счет unrolling. Используются там, где required very long deployment lengths (>10 м) с controlled deployment speed.
• Articulated выдвижные штанги assemblies: Несколько углеволоконных трубных сегментов, соединенных hinges и latches, deploying sequentially. Используются для complex выдвижных штанг geometries, требующих specific deployed angles или multi-axis articulation.

Выбор конфигурации выдвижной штанги зависит от deployment length, stiffness requirements, stowed volume constraints и deployment environment. Для коммуникационных спутников, требующих антенных мачт deployment 3-8 метров, трубчатые углеволоконные выдвижные штанги с lenticular или circular поперечными сечениями являются standard решением.

Выбор материалов для космических разворачиваемых конструкций

Космические углеволоконные материалы для разворачиваемых конструкций должны соответствовать строгим требованиям, выходящим за рамки mechanical performance:

Свойство	Требование	Типичное значение CFRP	Обоснование
Удельный модуль	>80 ГПа/(г/см³)	80-120 ГПа/(г/см³)	Максимизация deployed natural frequency
КТР (по толщине)	<±1 × 10⁻⁶/°C	±0,5 × 10⁻⁶/°C (настроенная укладка)	Термическая стабильность размеров
Дегазация (ASTM E595)	TML <1,0%, CVCM <0,1%	TML 0,2-0,5%, CVCM <0,05%	Предотвращение загрязнения оптики
Радиационная стойкость	Без деградации до 100 крад	Минимальное изменение свойств до 500 крад	15-20 лет LEO/MEO среда
Срок службы миссии	10-20 лет	Пренебрежимо малый creep при комнатной температуре	Долгосрочная стабильность размеров

Высокомодульные (HM) или ультравысокомодульные (UHM) pitch-based углеволокна предпочтительны для разворачиваемых конструкций благодаря their superior КТР характеристикам и более высокому модулю. PAN-based волокна offering более высокую прочность, но более низкий модуль и less favorable КТР. Матричная система обычно является space-qualified эпоксидной смолой с low outgassing свойствами или cyanate ester для applications, требующих extremely low moisture absorption и dimensional stability.

Механизмы развертывания и тестирование

Надежное развертывание является single most critical требованием для спутниковых разворачиваемых конструкций. Механизм развертывания должен perfectly работать после месяцев или лет бездействия в космосе без возможности manual intervention. Основные механизмы развертывания включают:

• Spring-loaded развертывание: Torsion или coil springs, stored в выдвижных штанг hinge, providing deployment force. Пружинная energy тщательно рассчитана для преодоления friction и providing controlled deployment acceleration. Типичное deployment time составляет от 30 секунд до 5 минут в зависимости от длины выдвижной штанги.
• Shape memory合金 (SMA) actuators: Nickel-titanium SMA hinges, deploy при нагреве electrical current. Обеспечивают надежное, повторяемое развертывание без mechanical spring wear. Используются в high-reliability миссиях.
• Motorized развертывание: Малые DC motors с gear reducers drive выдвижной штанги extension через lead screw или cable drive. Позволяют controlled deployment speed, hold-and-retract capability и deployment monitoring. Используются для large, heavy выдвижных штанг.
• Elastic strain energy: Сама выдвижная штанга stores elastic strain energy в уложенной конфигурации и deploy за счет releasing этой энергии. Используется в C-rolled и lenticular трубчатых выдвижных штангах.

Ground testing разворачиваемых конструкций включает вибрационное тестирование для квалификации launch loads, термально-вакуумное тестирование развертывания для verification в космической среде и long-duration storage tests для обеспечения deployment reliability после extended dormancy. Типичная test campaign включает 50-100 deployment cycles для демонстрации mechanism reliability.

Орбитальная производительность и наследие

Углеволоконные разворачиваемые конструкции имеют extensive flight heritage на multiple satellite programs:

• Антенные мачты коммуникационных спутников: Трубчатые CFRP выдвижные штанги, deploy 3-8 метровые антенные reflectors, являются standard на geostationary коммуникационных спутниках. Deployment reliability превышает 99,9% на протяжении сотен миссий.
• Выдвижные штанги спутников дистанционного зондирования: Synthetic aperture radar (SAR) antenna supports и gravity-gradient stability выдвижные штанги используют углеволоконные разворачиваемые конструкции для their dimensional stability и low mass.
• Выдвижные штанги научных приборов спутников: Выдвижные штанги магнитометров, extending 5-15 метров от spacecraft body, как на миссиях Cluster и THEMIS, используют CFRP STEM выдвижные штанги для their extreme deployment length и stiffness.
• Разворачиваемые антенны малых спутников: CubeSat и SmallSat миссии все чаще используют deployable carbon fiber antenna masts для high-gain communications, с конструкциями весом от 50-200 граммов для 1-2 метровых развертываний.

Данные об орбитальной производительности consistent демонстрируют, что CFRP разворачиваемые конструкции maintain their deployed geometry в strict tolerances. Thermal distortion хорошо спроектированной CFRP выдвижной штанги при типичном 100°C orbital temperature cycle составляет менее 0,1 мм/м, обеспечивая antenna pointing accuracy на протяжении всей миссии.

Часто задаваемые вопросы

Почему углеволокно предпочитается металлу для спутниковых разворачиваемых конструкций?

Углеволокно offering три key преимущества перед металлом для спутниковых разворачиваемых конструкций: (1) удельный модуль в 7-10 раз выше, чем у алюминия, позволяющий более длинные, более жесткие выдвижные штанги при меньшем весе; (2) near-zero коэффициент теплового расширения, достижимый через tailored layup design, что критически важно для поддержания dimensional stability через orbital temperature cycles; и (3) superior долгосрочная стабильность размеров с пренебрежимо малым creep, обеспечивающая maintain deployed structures their geometry на протяжении 10-20 лет миссий. Эти свойства translates напрямую в better antenna pointing accuracy, higher deployed natural frequencies и reduced risk deployment failure.

Как тестируются углеволоконные разворачиваемые конструкции перед запуском?

Ground testing включает: (1) вибрационное тестирование на shaker table для квалификации launch loads (обычно 10-15 g RMS random vibration на 2-3 минуты на axis); (2) термально-вакуумное тестирование развертывания в chamber, simulating space conditions (10⁻⁶ torr vacuum, -150°C до +150°C temperature range) для verification в actual space environment; (3) deployment cycle testing (50-100 cycles) для demonstration mechanism reliability; и (4) long-duration storage testing (6-12 месяцев) для обеспечения deployment reliability после extended dormancy. Некоторые миссии также требуют acoustic testing для simulation launch noise environment.

Какие длины развертывания достижимы с углеволоконными выдвижными штангами?

Углеволоконные разворачиваемые выдвижные штанги achieve deployment lengths от менее 1 метра для CubeSat applications до более 50 метров для scientific instrument выдвижных штанг. Practical limit зависит от конфигурации выдвижной штанги: трубчатые выдвижные штанги обычно deploy 2-10 метров, STEM выдвижные штанги могут достичь 10-50 метров, а backrollable выдвижные штанги могут превышать 50 метров. Для антенных мачт коммуникационных спутников typical range составляет 3-8 метров, обеспечивая sufficient separation между spacecraft body и antenna reflector для оптимального RF performance.

Заключение

Углеволоконные разворачиваемые конструкции являются зрелой, проверенной в полёте технологией для спутниковых выдвижных штанг и антенных мачт. Комбинация ультравысокого удельного модуля, настроенного near-zero КТР и excellent долгосрочной dimensional stability делает CFRP доминирующим материалом для разворачиваемых конструкций в коммуникационных, дистанционных и научных спутниковых миссиях. Механизмы развертывания от spring-loaded hinges до motorized drives обеспечивают надежное, проверенное развертывание после extended dormancy в космической среде.

Для производителей спутников и mission designers, требующих разворачиваемых конструкций с maximum performance и reliability, углеволоконные композиты представляют state of the art. YongXian supplies space-grade углеволоконные ткани и prepreg материалы, qualified для разворачиваемых конструкций. Explore our carbon fiber product range или contact our engineering team для обсуждения material systems для вашей программы спутниковых разворачиваемых конструкций.
