Углеродное волокно в электрической авиационной propulsion: облегченные корпуса двигателей и конструкции мотогондол

Введение

Приверженность авиационной отрасли достижению нулевого выброса углерода к 2050 году ускорила переход от концепции к сертификации электрической и гибридно-электрической propulsion. Фундаментальная проблема — энергетическая плотность: литий-ионные батареи обеспечивают около 250 Втч/кг, тогда как авиационное топливо — 12 000 Втч/кг, что создает неблагоприятное соотношение 48:1, при котором каждый килограмм конструкционного веса имеет критическое значение. Углеродные композиты — это не просто оптимизация для электрических самолетов, а enabling-технология, без которой электрический полет не может достичь жизнеспособной дальности и грузоподъемности.

Корпуса электрических двигателей, конструкции мотогондол и оболочки систем теплового управления представляют собой конструкционные компоненты, где углеродное волокно обеспечивает наиболее прямое влияние на характеристики. Эти компоненты должны одновременно обеспечивать электромагнитное экранирование, несущие конструкционные пути, интерфейсы теплового управления и акустическое демпфирование — при минимальном весе. В статье анализируются требования к проектированию, решения из материалов и количественно оцененные преимущества по весу, которые делают углеродные композиты незаменимыми для электрической авиационной propulsion.

Почему электрическим самолетам необходимо углеродное волокно

Электрическая propulsion предъявляет уникально строгие весовые ограничения, которые традиционные металлические конструкции не могут эффективно удовлетворить. Весовая чувствительность самолетов с батарейным питанием создает самоусиливающуюся проблему: более тяжелые конструкции требуют больших батарей, которые требуют более прочных конструкций, которые еще тяжелее. Углеродное волокно разрывает этот цикл через несколько механизмов:

• Преимущества удельной прочности: Углеродные композиты обеспечивают прочность на растяжение 1500-3500 МПа при плотности 1,5-1,6 г/см³, по сравнению с алюминиевыми сплавами 300-550 МПа при 2,7 г/см³. Соотношение удельной прочности 2,5-6,5:1 напрямую转化为 снижение конструкционного веса.
• Свобода проектирования: Композиты могут быть отформованы в сложные аэродинамические формы — корпуса двигателей, обтекатели мотогондол, геометрию каналов, — которые потребовали бы нескольких обработанных и скрепленных металлических компонентов, устраняя узлы сборки и вес крепежа.
• Интегрированная функциональность: Конструкции из углеродного волокна могут включать электромагнитное экранирование (через проводящие архитектуры волокна), каналы теплового управления (через встроенные охлаждающие контуры) и акустическое демпфирование (через вязкоупругие прослойки) в одной отвержденной детали.
• Усталостная стойкость: Электрические двигатели производят высокочастотные импульсы крутящего момента, создающие циклические нагрузки на креплениях двигателя. Углеродные композиты демонстрируют превосходную усталостную стойкость по сравнению с алюминием, увеличивая интервалы инспекции и снижая вес обслуживания.

Проектирование корпуса двигателя из углеродного волокна

Корпус электрического двигателя в авиационной системе propulsion одновременно выполняет несколько функций: он содержит электромагнитные поля, обеспечивает конструкционное крепление к планеру, рассеивает тепло двигателя и способствует снижению акустического шума. Корпуса из углеродного волокна проектируются с использованием нескольких архитектурных подходов:

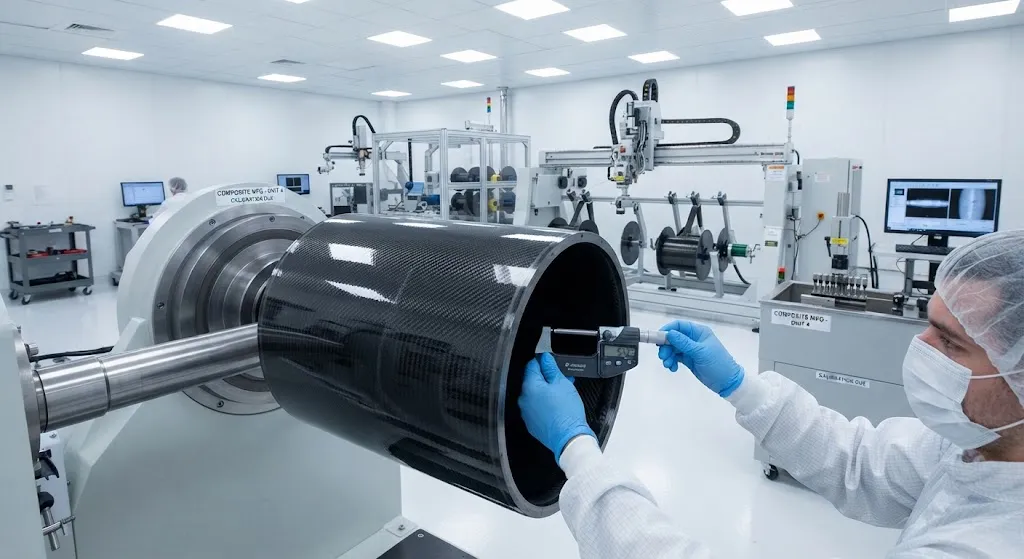

• Намотанные цилиндрические корпуса: Наиболее распространенный подход для высокооборотных двигателей (>200 кВт). Углеродная нить наматывается спирально на оправку, создавая бесшовную цилиндрическую оболочку с контролируемой ориентацией волокна. Угол намотки оптимизирован для совокупного кольцевого напряжения (от электромагнитных сил) и осевого напряжения (от реакции крутящего момента двигателя). Типичная толщина стенки: 2-4 мм, вес: 3-8 кг для корпуса двигателя 200 кВт.
• Корпуса из препреговой укладки: Используются для сложных геометрий с интегрированными охлаждающими каналами, монтажными фланцами и портами для датчиков. Автоматическое размещение волокна (AFP) обеспечивает вариацию локальной толщины для соответствия распределению напряжений, оптимизируя соотношение веса к жесткости. Толщина стенки варьируется от 1,5 мм в зонах низких напряжений до 6 мм в точках приложения нагрузок.
• Гибридные металлокомпозитные корпуса: Внутренняя оболочка из алюминия или титана обеспечивает электромагнитное экранирование и теплопроводность, тогда как внешняя оболочка из углеродного волокна обеспечивает прочность. Этот подход сочетает лучшие свойства обоих материалов при умеренной прибавке веса (на 10-15% тяжелее чистого композита).

Задача проектирования — управление электромагнитно-тепловой-конструкционной взаимодействием. Корпуса двигателей должны обеспечивать достаточное электромагнитное экранирование для предотвращения помех авионике, сохраняя при этом достаточную теплопроводность для рассеивания тепловых потерь двигателя (обычно 5-8% от электрической входной мощности). Углеродное волокно со среднемодульными (IM) волокнами и обмотки из углеродного волокна на основе пека удовлетворяют обоим требованиям.

Конструкции мотогондол для электрической propulsion

Мотогондолы электрических самолетов принципиально отличаются от мотогондол турбовентиляторов. В них размещаются электрические двигатели вместо двигателей внутреннего сгорания, что требует других геометрий впускных устройств, интеграции теплового управления и конструкционных несущих путей. Проектирование мотогондол из углеродного волокна для электрической propulsion решает три основные функции:

• Конструкционный несущий путь: Мотогондола передает тягу двигателя к конструкции крыла или фюзеляжа. В конфигурациях распределенной электрической propulsion (DEP) с несколькими малыми двигателями конструкция мотогондолы должна выдерживать нагрузки тяги, гироскопические нагрузки от дисбаланса винта/ротора и нагрузки удара птицы или постороннего предмета — все при минимальном весе.
• Оболочка теплового управления: Электрические двигатели и силовая электроника выделяют значительное количество тепла. Мотогондола интегрирует жидкостные охлаждающие каналы, теплообменники и вентиляционные пути. Панели мотогондол из углеродного волокна со встроенными алюминиевыми охлаждающими пластинами или термоинтерфейсами из титана, изготовленного аддитивным методом, обеспечивают путь теплопроводности без чрезмерного увеличения веса.
• Акустическая оптимизация: Электрические двигатели производят тональный шум на определенных частотах. Конструкции мотогондол из углеродного волокна с настроенными акустическими подкладками (соты с резистивными лицевыми панелями) ослабляют шум двигателя на 15-25 дБ, что критически важно для операций городской воздушной мобильности, гдеimits на шум строги.

Данные о характеристиках: снижение веса

Снижение веса благодаря углеродному волокну в компонентах электрических самолетов количественно оценивается по нескольким структурным категориям:

Компонент	Алюминиевый базовый (кг)	Углеродное волокно (кг)	Экономия веса	Применение
Корпус двигателя 200 кВт	12-18	4-8	55-65%	eVTOL, региональные электрические
Конструкция мотогондолы (на двигатель)	25-40	10-18	55-60%	Конфигурации DEP
Рама аккумуляторного отсека	45-70	20-35	50-55%	Электрические самолеты
Каналы теплового управления	8-15	3-6	60-65%	Охлаждение силовой электроники
Пилон крепления двигателя	15-25	6-10	60-60%	Двигатели на крыле

Совокупная экономия веса в системе propulsion обычно достигает 40-55% по сравнению с алюминиевой конструкцией. Для регионального электрического самолета с 8-12 распределенными двигателями общая экономия веса конструкции propulsion 200-400 кг напрямую转化为 дополнительную емкость батареи на 15-25% или эквивалентное увеличение дальности полета.

Интеграция теплового управления

Тепловое управление — одна из наиболее сложных задач проектирования электрических самолетов. Система propulsion мощностью 1 МВт выделяет 50-80 кВт тепловых потерь, которые должны рассеиваться в окружающий воздух. Конструкции из углеродного волокна играют ключевую роль в цепочке теплового управления:

• Встроенные охлаждающие каналы: Панели мотогондол из углеродного волокна с совместно отвержденными алюминиевыми или титановыми охлаждающими трубками обеспечивают прямой тепловой путь от поверхностей двигателя к теплообменникам встречного потока. Несоответствие коэффициентов теплового расширения (КТР) между углеродным волокном (нулевой КТР) и металлами (23 ppm/°C для алюминия) компенсируется гибкими межслойными материалами.
• Конструкции-тепловые отводы: Сэндвичи из углеродного волокна с металlopенными сердечниками или смолными матрицами, наполненными графитом, служат распределенными тепловыми отводами, распределяя тепловые нагрузки на большие площади для эффективной конвекции.
• Термоинтерфейсные материалы: Поверхности из углеродного волокна с контролируемой шероховатостью и поверхностной энергией оптимизируют тепловой контакт с корпусами двигателей, снижая тепловое сопротивление на интерфейсе двигатель-мотогондола.

Применения eVTOL и городской воздушной мобильности

Рынок городской воздушной мобильности (UAM) является наиболее активным потребителем углеродного волокна для конструкций электрической propulsion. Ведущие разработчики eVTOL указывают углеродные композиты для:

• Мотогондол и пилонов двигателей: Каждая крупная программа eVTOL (Joby S4, Lilium Jet, Archer Midnight, EHang 216) использует мотогондолы и крепежные пилоны из углеродного волокна с типичной долей веса 40-55% для этих сборок.
• Винтов и роторных лопаток: Лопатки роторов eVTOL из углеродного композита должны выдерживать высокие обороты (1500-3000 об/мин), требования по удару птицы и акустические ограничения. Намотанные или препрег-автоклавные лопатки обеспечивают снижение веса на 30-40% по сравнению с алюминием.
• Конструкции фюзеляжа и крыла: Хотя они не являются исключительно компонентами propulsion, конструкции фюзеляжа и крыла eVTOL спроектированы для интеграции распределенной propulsion, с точками крепления двигателей, совместно отвержденными в основной конструкции.

Часто задаваемые вопросы

Как вес корпуса двигателя из углеродного волокна соотносится с напрямую приводными и редукторными электрическими двигателями?

Напрямую приводные двигатели (без редуктора) требуют корпусов большего диаметра для достижения необходимого крутящего момента, что приводит к большему весу корпуса (6-12 кг для напрямую приводного двигателя 200 кВт). Редукторные двигатели используют более малые и высокооборотные двигатели с пропорционально меньшими корпусами (3-6 кг для двигателя плюс 2-4 кг для редуктора). Корпуса из углеродного волокна для редукторных систем обеспечивают лучшую абсолютную экономию веса, поскольку меньший диаметр двигателя позволяет более тонкие и легкие композитные оболочки. Общий вес трансмиссии (двигатель + редуктор + корпус) для редукторных систем обычно на 15-25% ниже, чем для напрямую приводных при эквивалентной выходной мощности.

Какие сертификаты распространяются на конструкции электрической propulsion из углеродного волокна?

Конструкции электрической propulsion из углеродного волокна должны соответствовать FAA Part 23/25 (требования к конструкции), Part 33 (двигатель/propulsion) и emerging special conditions для электрических самолетов. Ключевые вопросы сертификации включают испытания на горючесть (FAR 25.853), устойчивость к ударам птицы (FAR 25.775) и электромагнитную совместимость (DO-160 раздел 21/22). Для eVTOL самолетов действуют дополнительные требования, включая sốngучесть (сценарии перехода и посадки) и сертификацию по шуму в соответствии с ICAO Annex 16. Углеродные композиты упрощают сертификацию в некоторых областях — программы усталостных испытаний короче, чем для алюминия, — но добавляют сложность в других, таких как защита от молний и устойчивость к ударам.

Каково сравнение стоимости корпусов двигателей из углеродного волокна и алюминия для электрических самолетов?

Корпуса двигателей из углеродного волокна стоят в 2-4 раза дороже эквивалентных алюминиевых корпусов в расчете на одну деталь, что обусловлено стоимостью материала (80-200 долларов/кг для авиационного углеродного волокна против 5-15 долларов/кг для авиационного алюминия), стоимостью оснастки (50 000-200 000 долларов для AFP/намоточных инструментов) и более длительными циклами. Однако экономия веса转化为 снижение требований к батареям: каждый сэкономленный килограмм конструкционного веса позволяет использовать примерно на 0,3-0,5 кг меньше батарейной емкости для эквивалентной дальности, что при стоимости батарей 150-300 долларов/кВтч представляет экономию 45-150 долларов на каждый сэкономленный килограмм конструкционного веса. Для программ высокого объема (>500 единиц/год) корпуса из углеродного волокна приближаются к паритету стоимости с алюминием при учете общей стоимости системы (конструкция + батарея).

Заключение

Углеродные композиты не являются факультативными для электрической авиационной propulsion — они являются конструкционно необходимыми. Экономия веса на 55-65% в корпусах двигателей, 50-60% в конструкциях мотогондол и 40-55% совокупная экономия в системе propulsion напрямую определяет, достигнет ли электрический самолет жизнеспособной дальности и грузоподъемности. Помимо веса, углеродное волокно обеспечивает интегрированное тепловое управление, электромагнитное экранирование и акустическую оптимизацию, которые металлические конструкции не могут обеспечить без чрезмерного увеличения веса.

По мере масштабирования рынков eVTOL и региональных электрических самолетов от прототипов к сертификации и производству в 2027-2030 годах спрос на углеродное волокно только от электрической propulsion, по прогнозам, составит 5 000–10 000 метрических тонн в год. Для поставщиков материалов и производителей компонентов рынок электрических самолетов представляет собой наиболее быстро растущее высокостоимостное применение углеродных композитов. Изучите наш ассортимент препрегов и тканей из углеродного волокна, подходящих для авиационных корпусов двигателей и конструкций мотогондол, или свяжитесь с нашей командой авиационных решений, чтобы обсудить спецификации материалов и квалификацию для применений электрической propulsion.
