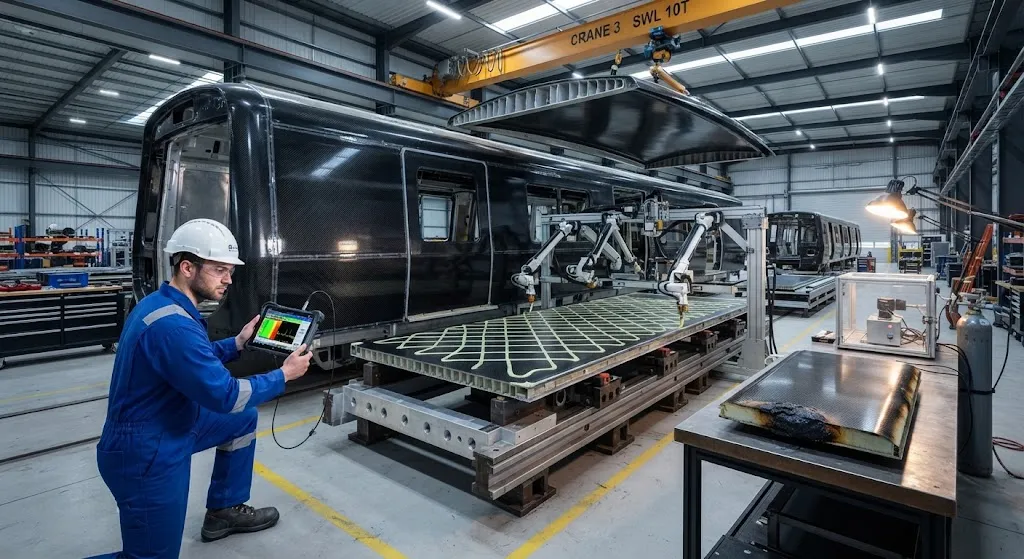

Кузовы железнодорожных вагонов из углеродного волокна: сертификация конструкции, огнестойкость и экономика жизненного цикла

Введение

Железнодорожные транспортные средства тяжелы по своей конструкции, и кузов вносит наибольший вклад в собственную массу вагона. Обычный стальной кузов составляет 35-40 процентов собственной массы вагона метро или пригородного поезда: крыши, боковые стены, конструкции пола и концевые рамы собираются из сварных или экструдированных профилей. Конструкции из полимера, армированного углеродным волокном, заменяют эти узлы сэндвич-панелями и жесткими оболочками, которые на 30-50 процентов легче, что дает измеримое снижение расхода энергии на тягу, износа рельсов и пиковой нагрузки на ось. Инженерный вопрос больше не в том, работают ли кузовы из CFRP механически — несколько демонстрационных и серийных программ доказали концепцию, — а в том, как преодолеть барьеры пожарной безопасности и сертификации и сходится ли расчет экономики жизненного цикла.

В этой статье рассматриваются аргументы в пользу снижения массы и энергии, стандарт пожарной безопасности EN 45545, исторически являющийся самым крупным единственным барьером, нормативная база сертификации конструкции, а также модель стоимости жизненного цикла, которую операторы парков могут адаптировать к своим собственным режимам эксплуатации.

Аргументы в пользу снижения массы и энергии

Энергетическая выгода более легкого кузова накапливается на каждом этапе эксплуатации: разгон, торможение и сопротивление движению. В таблице ниже приведены репрезентативные показатели для 22-метрового вагона метро, работающего по стандартному городскому циклу с частыми остановками:

Параметр	Стальной кузов	Алюминиевый кузов	Кузов из CFRP
Масса кузова в порожнем состоянии (т)	22-26	16-18	12-14
Экономия массы относительно стали	Базовый уровень	25-35%	40-50%
Экономия энергии на тягу относительно стали	Базовый уровень	5-8%	8-15%
Снижение нагрузки на ось (т/ось)	Базовый уровень	0,5-0,8	1,0-1,5
Типичная плотность конструкционного материала (г/см³)	7,85	2,70	1,55

Поскольку энергия разгона пропорциональна массе, парк метро, останавливающийся каждые несколько сотен метров, почти один к одному преобразует массу кузова в потребность в энергии на этапе движения. Регенеративное торможение возвращает часть энергии, но возвращаемая доля также масштабируется с массой, поэтому чистая экономия сохраняется. Помимо энергии, снижение на 1,0-1,5 тонны на ось уменьшает износ колес и рельсов, а на существующих путях может ослабить требования к усилению инфраструктуры, которые в противном случае сопровождали бы более тяжелый поезд.

Огнестойкость: барьер EN 45545

Пожарная безопасность — это ограничение, которое исторически сдерживало внедрение кузовов из CFRP сильнее, чем любые структурные соображения. Применяемый стандарт EN 45545 устанавливает требования к пожарным характеристикам железнодорожных транспортных средств на трех уровнях опасности — HL1, HL2 и HL3 — в зависимости от категории транспортного средства, типа эксплуатации и риска эвакуации. Его часть 2 определяет требования к материалам, охватывающие распространение пламени, скорость тепловыделения, дымообразование и токсичность дыма для каждого продукта, используемого в интерьере и конструкции вагона.

Незащищенные эпоксидные ламинаты из углеродного волокна с трудом удовлетворяют нескольким из этих критериев, особенно по тепловыделению и токсичности дыма, поэтому современные программы кузовов из CFRP сочетают выбор материалов и защиту на уровне системы:

• Огнестойкие смоляные системы: фенольные или модифицированные эпоксидные матрицы снижают тепловыделение и дымообразование на уровне материала, хотя часто требуют компромисса в механических характеристиках или технологичности.
• Вспучивающиеся и керамические покрытия: поверхностные слои расширяются при нагреве, образуя изолирующий углеродный слой или керамический барьер, защищающий несущий ламинат под ними.
• Огнестойкие промежуточные слои: керамические ткани или слои минеральной ваты между композитной конструкцией и интерьером задерживают проникновение тепла и ограничивают выделение дыма в пассажирское помещение.
• Зонирование отсеков: противопожарные барьеры и дымонепроницаемые перегородки локализуют очаг возгорания, что может снизить требуемый уровень опасности для основного конструкционного ламината.

Эти подходы сочетаются с натурными испытаниями — угловыми пожарными тестами, калориметрией тепловыделения и камерами дымообразования — для подтверждения соответствия на уровне узла, а не только на уровне образца.

Сертификация конструкции и ударопрочность

Помимо пожарной безопасности, кузов из CFRP должен удовлетворять тем же требованиям к конструкции и ударопрочности, что и металлический. Соответствующая нормативная база — это EN 12663, определяющий требования к конструкции кузовов железнодорожных транспортных средств (статическая прочность, усталость и жесткость при вертикальных, продольных и диагональных нагрузках), а также EN 15227, регулирующий сценарии ударопрочности, такие как удары о препятствия и лобовые столкновения.

Композитные кузовы удовлетворяют этим требованиям за счет сочетания проектирования и верификации. Анализ пластического разрушения, используемый для стали, заменяется конечно-элементным анализом с критериями разрушения композитов, а детерминированные допускаемые значения формируются на основе обширных испытаний образцов и подузлов. Соединения между композитной оболочкой, рамой и внутренним оборудованием обычно выполняются по гибридной схеме — склейка с механическим креплением, что требует квалификации клеевой системы и схем крепежа. Неразрушающий контроль — фазированные решетки ультразвукового контроля и термография — проверяет целостность склеенных соединений, которые невозможно осмотреть визуально. Сертификационные органы принимают композитные конструкции, когда пакет доказательств демонстрирует эквивалентные или лучшие характеристики, чем металлический базовый вариант, — именно поэтому демонстрационные программы сосредоточены на получении этих данных.

Экономика жизненного цикла кузова из CFRP

Коммерческое обоснование кузовов из CFRP — это расчет жизненного цикла, а не сравнение первоначальной стоимости. В таблице ниже представлены основные статьи затрат для парка из 16 вагонов метро за 30-летний срок эксплуатации:

Статья затрат	Традиционный алюминий	Кузов из CFRP
Стоимость корпуса за вагон	Базовый уровень	+40-70%
Стоимость энергии на тягу за 30 лет	Базовый уровень	-8 до -15%
Техобслуживание тормозных колодок и колес	Базовый уровень	-10 до -20%
Плата за доступ к путям и инфраструктуре	Базовый уровень	-5 до -10%
Техобслуживание антикоррозионной защиты	Базовый уровень	Почти нулевое (нет коррозии стали)

Премия за корпус реальна — оснастка, материалы и работы по квалификации и верификации композитов дороже металлообработки, — но она окупается эксплуатационной экономией, которая повторяется каждый год срока службы вагона. Операторы парков с сильным регенеративным торможением, высокой интенсивностью использования и платой за доступ к путям достигают точки безубыточности раньше всех; программы, ограниченные исключительно первоначальной ценой закупки, остаются самыми трудными для продвижения.

Внедрение в текущих программах

Технология кузовов из CFRP перешла от концептуальных демонстраторов к программам, ориентированным на операторов, в нескольких классах транспортных средств:

• Метро и пригородные поезда: кузовы и кабины машиниста из углеродного волокна в эксплуатации или на финальных испытаниях; такие производители, как CRRC Changchun, построили первый цельнокарбоновый кузов вагона метро в Китае, нацелившись на описанные выше преимущества по энергии и нагрузке на ось.
• Региональные и высокоскоростные поезда: композитные концевые части и носовые обтекатели снижают необрессоренную массу и массу концевой конструкции, улучшая управление энергией удара и уменьшая массу, которую необходимо разгонять и тормозить.
• Интерьер и вторичные конструкции: композитные каркасы сидений, багажные полки и перегородки дают экономию массы без бремени сертификации основной конструкции.
• Грузовые применения: платформенные вагоны и контейнерные площадки, где снижение собственной массы напрямую увеличивает доход от груза за рейс.

Производственные процессы развиваются параллельно: трансферное формование смолы и вакуумная инфузия производят крупные сэндвич-панели, а автоматизированная выкладка волокна и препреги, отверждаемые вне автоклава, сокращают время цикла. Тенденция указывает на кузовы, собираемые из меньшего числа более крупных композитных деталей: меньше соединений, меньше крепежа и конструкция, которая легче по замыслу, а не по результату оптимизации.

Часто задаваемые вопросы

Сколько энергии реально экономит кузов из углеродного волокна?

Для вагона метро на цикле с частыми остановками кузов из CFRP обычно снижает расход энергии на тягу на 8-15 процентов по сравнению со стальным базовым вариантом; точная цифра зависит от плотности остановок, загрузки и доли регенеративного торможения. Энергия разгона пропорциональна массе, поэтому самые тяжелые маршруты с наибольшим числом остановок дают наибольшую экономию.

Могут ли кузовы из CFRP пройти стандарт пожарной безопасности EN 45545?

Да, но не без продуманного проектирования. Незащищенные углерод-эпоксидные ламинаты не удовлетворяют полным требованиям по тепловыделению и дыму стандарта EN 45545 на более высоких уровнях опасности, поэтому программы сочетают огнестойкие смолы, вспучивающиеся покрытия, керамические промежуточные слои и зонирование отсеков, подтвержденные натурными испытаниями узлов. Соответствие проектируется на уровне системы, а не предполагается на уровне материала.

Почему кузовы из CFRP еще не получили широкого распространения, несмотря на экономию массы?

Барьер столь же экономический и институциональный, сколь технический. Стоимость корпуса на 40-70 процентов выше алюминиевого, сертификация требует обширного пакета доказательств, на создание которого уходят годы, а закупки подвижного состава исторически отдавали предпочтение минимальной первоначальной стоимости. Внедрение идет там, где экономия жизненного цикла — энергия, техническое обслуживание и плата за доступ к путям — перекрывает премию, что сегодня характерно для сетей метро с частыми остановками.

Заключение

Кузовы железнодорожных вагонов из углеродного волокна дают измеримый выигрыш в характеристиках — снижение массы конструкции на 30-50 процентов, экономию энергии на тягу на 8-15 процентов и снижение затрат на содержание пути и тормозов, — а оставшиеся барьеры хорошо понятны. Соответствие EN 45545 достигается за счет комбинированной защиты на уровне материала и системы, пакеты доказательств по EN 12663 формируются демонстрационными и серийными программами, а экономика жизненного цикла благоприятствует внедрению на сетях с частыми остановками и высокой интенсивностью использования.

Для операторов парков и производителей подвижного состава, оценивающих кузовы из CFRP, практический следующий шаг — это модель стоимости под конкретный режим эксплуатации и план квалификации. Ознакомьтесь с нашими материалами из углеродного волокна для железнодорожных и транспортных конструкций или свяжитесь с нашей инженерной командой для обсуждения программ кузовов, кабин и компонентов интерьера.
