Углеродные корпуса гоночных яхт: препреговые формы, весовые бюджеты и выкладка уровня America's Cup

Введение

Гоночные яхты выигрываются долями узла и десятками килограммов. Корпус — самый крупный отдельный компонент, поэтому материал, из которого он строится, оказывает непропорционально большое влияние на скорость. Углеродное волокно стало единственным серьезным выбором для высшего уровня парусного спорта, потому что оно дает сочетание жесткости, прочности и малого веса, которое стекло и алюминий не могут обеспечить. От гоночных монокорпусов America's Cup на подводных крыльях до надстроек суперъяхт — углеродные препреги определяют современное строительство гоночных корпусов.

В этой статье объясняется, как строятся углеродные корпуса гоночных яхт, как весовой бюджет управляет каждым материальным решением и чем выкладка уровня America's Cup отличается от обычного серийного корпуса. Для проектировщиков, верфей и покупателей выбор композитов в корпусе определяет гоночные характеристики не меньше, чем парусное вооружение или рулевой.

Почему углерод доминирует в гоночных корпусах

Скорость гоночной лодки складывается из малого водоизмещения, высокого отношения жесткости к весу и способности нести нужную площадь парусов. Углеродный композитный корпус служит всем трем одновременно. Решающие свойства ясно видны в сравнении:

Свойство	Углеродный корпус	Стеклянный корпус	Алюминиевый корпус
Удельный модуль	Самый высокий	Самый низкий	Средний
Вес при той же жесткости	Самый легкий	Самый тяжелый	Тяжелый
Усталостное поведение	Отличное при настроенных нагрузках	Хорошее	Хорошее, зависит от сварки
Гибкость производства	Высоко настраиваемая выкладка	Хорошая	Ограниченные формы
Коррозия	Инертный	Инертный	Корродирует в соленой воде

Доминируют два фактора. Во-первых, высокая удельная жесткость углерода позволяет ламинаторам получить жесткий корпус при доле веса стекла или алюминия, переводя сэкономленную массу в балласт, площадь парусов или сниженное водоизмещение. Во-вторых, анизотропная природа углерода позволяет проектировщикам ориентировать волокна точно там, где нагрузки максимальны, настраивая панель корпуса на жесткость здесь и прочность там, вместо равномерной толщины повсюду.

Препреговые формы и автоклавный маршрут

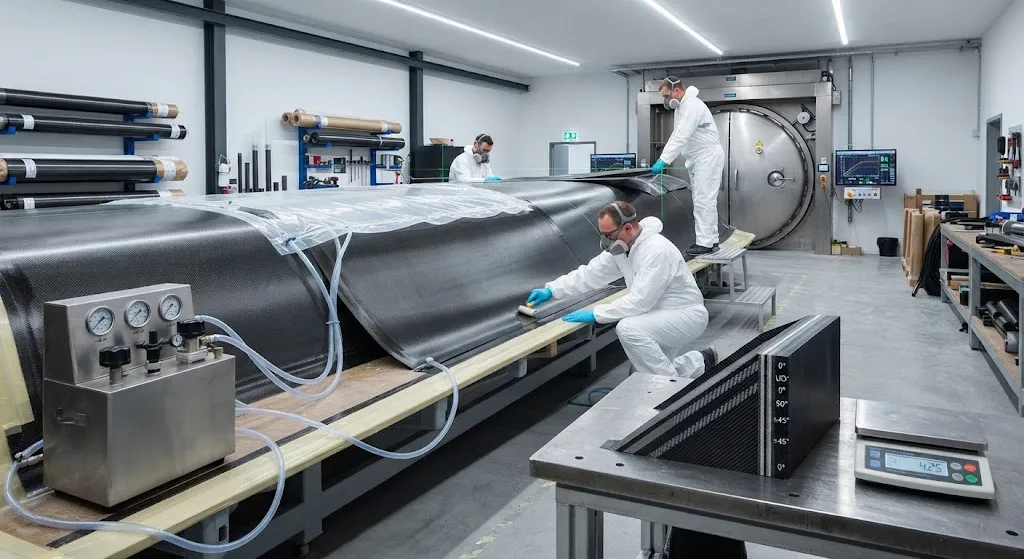

На вершине гоночной пирамиды корпуса строятся из углеродного препрега, отверждаемого в автоклаве. Препрег — это лист однонаправленного или тканого углеродного волокна, предварительно пропитанного смолой в контролируемой пропорции, что дает строителю точный контроль над содержанием волокна и смолы. Автоклав прикладывает тепло и давление для консолидации ламината и удаления пустот, производя структуру с минимальной пористостью и максимальным качеством:

• Выкладка препрега: Слои раскраиваются, укладываются на форму и дебулкируются поэтапно для удаления запертого воздуха, наращивая ламинат точно позиционированным слоем за слоем.
• Автоклавное отверждение: Давление консолидирует слои, а тепло отверждает эпоксид, давая высокую объемную долю волокна и очень низкое содержание пустот, существенное для высокой прочности на сжатие.
• Точные формы: Мужская или женская форма сама изготовлена с жесткими допусками, часто из углеродного мастер-образца, чтобы каждая панель корпуса держала форму и толщину.
• Постотверждение и контроль качества: Неразрушающий контроль проверяет ламинат до того, как корпус будет допущен к воде.

Автоклавный маршрут медленнее и дороже пропитки, поэтому он зарезервирован для самых высокопроизводительных лодок, где каждая десятая миллиметра и каждый избегнутый пузырь превращаются в скорость и запас прочности. Для этих программ дополнительная стоимость препрега и автоклавных мощностей оправдывается весом и качеством, которые они возвращают.

Весовые бюджеты и цена килограмма

Каждая гоночная лодка работает в рамках весового бюджета: целевого водоизмещения, выше которого лодка медленнее. Проектировщики распределяют массу по корпусу, палубе, рангоуту, балласту, системам и экипажу, и каждый килограмм, сэкономленный в корпусе, — это килограмм, который можно потратить на балласт для восстанавливающего момента или убрать для снижения водоизмещения. Поэтому ценность килограмма растет вместе с приближением программы к цели:

Зона компонентов	Типичный приоритет	Где масса тратится или экономится
Обшивка корпуса и палубы	Высокое отношение жесткости к весу	Препреговые углеродные обшивки, легкие сердечники
Структурные шпангоуты и переборки	Путь нагрузки	Оптимизация раскладки ребер и склейки
Балласт	Восстанавливающий момент	Сэкономленная в корпусе масса идет сюда для остойчивости
Интерьер и системы	Низший приоритет	Композитные панели, легкая фурнитура

Команды одержимы предельным весом каждого склеенного крепления, каждого метра трубопровода и каждого слоя краски. Ламинат, превышающий вес на 1-2 процента на корпусе длиной 25 метров, может означать десятки килограммов, которые в итоге проявляются как более медленное ускорение, худшая курсовая устойчивость или сниженная полезная нагрузка. Именно весовой бюджет делает углерод рациональным выбором, несмотря на его стоимость: он дает конструкцию с минимальной массой и освобождает бюджет для характеристик, которые действительно выигрывают гонки.

Выкладка уровня America's Cup: крылья, пути нагрузки и локальное усиление

Лодка класса America's Cup — крайняя точка строительства гоночных корпусов. Эти лодки летят на подводных крыльях, поэтому корпус поднимается из воды, и конструкция должна нести всю динамическую нагрузку через малый набор интерфейсов крыльев и рангоута, оставаясь максимально легкой. Выкладка спроектирована вокруг этих реалий:

• Пути нагрузки крыльев и руля: Тяжелые локальные нагрузки входят в корпус через корпуса крыльев и руль, требуя толстых, точно ориентированных углеродных наростов вокруг этих точек.
• Крепления рангоута и вант: Шаг мачты и талрепы концентрируют огромные нагрузки рангоута в распределенную склеенную углеродную структуру.
• Крутильная и глобальная жесткость: Корпус должен сопротивляться глобальному изгибу и кручению как единая жесткая балка, часто с углеродным структурным сердечником и полнодлинным однонаправленным усилением.
• Повреждаемость при минимальной массе: Гибридные и вязкие препреги балансируют жесткость против неизбежного риска касания дна или удара.

Поэтому выкладка America's Cup — не единый рецепт, а тщательно сбалансированный ламинат, ставящий правильную ориентацию волокна в правильное место. Углерод размещается там, где нагрузки высоки и направление известно, с жесткостью, ориентированной вдоль пути нагрузки, тогда как менее нагруженные панели используют более легкие сердечники и более тонкие обшивки. Результат — корпус, одновременно чрезвычайно жесткий, чрезвычайно легкий и способный нести сосредоточенные нагрузки летящего монокорпуса с экипажем.

За пределами America's Cup: перенос технологии

Та же композитная технология каскадирует вниз от кубка к гоночным крейсерам, высокопроизводительным катамаранам и даже к премиальным морским судам. Разница — в степени, а не в природе. Серийная производительная лодка может использовать углерод в высоконагруженных зонах, мачте и рангоуте и выбранных панелях, оставляя менее критичные стеклянные или гибридные ламинаты для менее нагруженных областей. Весовой бюджет по-прежнему применяется, а навыки препрега и пропитки, полученные на высшем уровне, становятся все доступнее по мере падения стоимости углерода:

Покупателям, оценивающим композитный корпус, следует проверить архитектуру волокна, смолу и маршрут отверждения, материал сердечника и качество склейки у шпангоутов и переборок, потому что они определяют и характеристики, и долгосрочную долговечность в соленой высокоцикличной среде. Будь то претендент на America's Cup или прибрежная гонщица, углеродная выкладка — это то, что отличает лодку, сохраняющую жесткость и вес многие сезоны, от той, что постепенно размягчается и набирает воду.

Часто задаваемые вопросы

Почему в корпусах гоночных яхт используется углеродное волокно?

Углеродное волокно дает самое высокое отношение жесткости к весу из всех практичных морских конструкционных материалов, поэтому корпус из углерода значительно легче и жестче, чем из стекла или алюминия того же размера. Меньший вес снижает водоизмещение и улучшает ускорение и скорость, а большая жесткость держит форму корпуса и структурную целостность под нагрузкой. Углерод также позволяет анизотропную настройку, ориентируя волокна вдоль путей нагрузки для максимальной эффективности. Для гоночных лодок, где скорость решается малыми запасами, сочетание малого веса и высокой настроенной жесткости решающее, поэтому высший уровень парусного спорта использует углерод почти исключительно.

Что такое препреговая форма и почему она важна?

Препреговая форма — это профилированный мужской или женский инструмент, на котором углеродный препрег выкладывается и отверждается. Форма изготовлена с жесткими допусками, часто из углеродного мастер-образца, чтобы каждая панель корпуса держала форму и толщину. Препрег означает углеродное волокно, предварительно пропитанное контролируемым количеством смолы, дающее строителю точное соотношение волокна и смолы. При выкладке в форму и отверждении под автоклавным давлением результат — ламинат с низкой пористостью, высокой объемной долей волокна и отличной прочностью на сжатие и качеством поверхности. Форма определяет точность корпуса, поэтому ее качество напрямую влияет на характеристики готовой лодки.

Чем корпус America's Cup отличается от серийного корпуса?

Корпус America's Cup находится на пределе оптимизации веса и концентрации нагрузки. Поскольку лодка летит на крыльях над водой, конструкция должна нести всю динамическую нагрузку через корпуса крыльев, руль, шаг мачты и талрепы, оставаясь максимально легкой. Выкладка использует точно ориентированный углерод в высоконапряженных местах, структурный сердечник и вязкие препреги для повреждаемости, а менее нагруженные панели строятся легче. Серийный корпус — это обычно более простой, однородный ламинат, балансирующий стоимость, производимость и долговечность, а не выжимающий последний грамм. Оба используют углерод, но корпус кубка проталкивает архитектуру волокна и весовой бюджет гораздо дальше.

Что проверять покупателям при выборе углеродного корпуса?

Покупателям следует проверить архитектуру и ориентацию волокна, смоляную систему и маршрут отверждения (препрег с автоклавом против пропитки), материал сердечника в сэндвич-панелях и качество склейки у шпангоутов, переборок и интерфейсов крыльев. Следует проверить, соответствует ли масса ламината заявленному проектному бюджету и выполнялся ли неразрушающий контроль. Поскольку ремонт углеродных корпусов дорог, важна покупка на верфи с документированным контролем процесса и прослеживаемостью. Эти факторы вместе определяют и гоночные характеристики лодки, и ее долгосрочную долговечность и перепродажную стоимость в соленой высокоцикличной среде.

Заключение

Углеродное волокно — определяющий материал современного гоночного яхтостроения. От огромных гоночных монокорпусов America's Cup на крыльях до высокопроизводительных крейсеров сочетание малого веса, высокой настроенной жесткости и точной препреговой выкладки дает проектировщикам корпус, одновременно достаточно легкий и достаточно прочный, чтобы гоняться на высшем уровне. Весовой бюджет доминирует в каждом решении, а удельный модуль углерода позволяет командам тратить сэкономленную массу там, где она выигрывает гонки, — на балласт и восстанавливающий момент, — а не нести ее в конструкции.

Проектируете ли вы претендента на кубок или выбираете производительный корпус, препреговая форма, весовой бюджет и архитектура волокна определяют результат. Изучите наши углеродные препреги, жгуты и морские ламинаты или свяжитесь с нашей технической командой для обсуждения смоляных систем, поддержки выкладки и поставок материалов для вашей следующей парусной программы.
