Карбоновые гоночные шлемы: сертификация FIA 8859, ударная схема укладки и проектирование вентиляции

Введение

Шлем гонщика — это наиболее критичный по безопасности композитный продукт в автоспорте, и углеродное волокно стало его определяющим материалом. Оболочка должна поглощать и распределять энергию удара, сопротивляться проникновению, выдерживать высокоскоростные косые удары и делать все это при минимально возможном весе — каждые 100 граммов массы головы усиливают инерционные силы на шее при аварии. Именно этой совокупности требований углеродное волокно соответствует лучше всего. Индивидуальные схемы укладки из препреговой ткани 3K обеспечивают жесткость и прочность там, где они нужны, а серийное компрессионное формование сохраняет оболочку легкой, однородной и поддающейся сертификации по таким стандартам, как FIA 8859 для мотогонок на кольцевых трассах и FIA 8856 для автомобильных гонок.

В этой статье разбираются анатомия карбонового шлема, позонное проектирование ударной схемы укладки, сертификационные испытания, определяющие критерии приемки, а также инженерия вентиляции и веса, отличающая хороший шлем от выдающегося.

Анатомия шлема: что делает оболочка

Современный гоночный шлем — это многослойная система, в которой каждый слой выполняет свою задачу:

• Внешняя оболочка: карбоновый ламинат, распределяющий ударные нагрузки по большой площади, сопротивляющийся проникновению и истиранию и обеспечивающий структурную жесткость, удерживающую шлем стабильным при высокоскоростных аэродинамических нагрузках.
• Ударный вкладыш: вспененный полистирол, управляемо сминающийся и поглощающий кинетическую энергию удара до того, как она достигнет головы.
• Комфортная подкладка: съемные моющиеся пенопластовые подушки, облегающие голову, фиксирующие шлем и несущие анкеры удерживающей системы.
• Удерживающая система: подбородочный ремень с двойным D-кольцом, удерживающий шлем на месте при аварийных нагрузках.
• Вентиляция и аэродинамические элементы: впускные вентиляционные отверстия, внутренние воздушные каналы, выпускные порты и внешние аэродинамические устройства, управляющие потоком воздуха.

Оболочка несет нагрузки, которые не может нести пенный вкладыш: она распределяет концентрированные удары по поверхности, предотвращает проникновение острых предметов и сохраняет целостность на скорости. Ее соотношение жесткости и массы напрямую определяет, сколько веса давит на шею гонщика.

Ударная схема укладки: инженерия по зонам

Карбоновые оболочки шлемов не однородны — схема укладки проектируется по зонам в соответствии с ударной средой и точками сертификационных испытаний. В таблице ниже показана типичная архитектура высокопроизводительной оболочки:

Зона оболочки	Типичная укладка	Конструктивная функция
Купол и верх	Плотная саржа 3K, 6-8 слоев, слои под углом ±45°	Поглощение косого удара, сопротивление проникновению
Лоб и виски	Саржа 3K с кроющим слоем из однонаправленного жгута, 8-10 слоев	Линейный удар и управление энергией надбровной зоны
Боковые и задняя зоны	Оптимизированная сборка из 5-7 слоев с усилением 0°/90°	Сопротивление боковому сжатию и устойчивость
Челюсть и подбородочная балка	Утолщенный гибрид арамид-углерод, 10-12 слоев	Выживание при прямом ударе в подбородок, анкеровка ремня
Обрамление визора	Локальные заплаты из 4-6 слоев и закладные анкеры	Целостность визора, отрывных лент и креплений

Каждая зона проверяется на соответствие конкретному сертификационному нагрузочному режиму. Купол проектируется под испытание на косой удар, где направляемое падение формы с шлемом ударяется об абразивную наковальню под углом; подбородочная балка — под испытания на прямой и боковой удар в подбородок; а область удержания проверяется динамическими испытаниями натяжения ремня. Изменение любой зоны меняет баланс веса и жесткости всей оболочки, поэтому инженеры итерируют между проектированием ламината и конечно-элементным анализом, пока все контрольные точки не будут пройдены с запасом.

Сертификация FIA: испытания, определяющие приемку

Сертификация FIA 8859 и 8856 задает планку характеристик гоночных шлемов, и испытания напрямую соответствуют описанным выше решениям по конструкции оболочки:

• Линейное поглощение удара: форма с шлемом сбрасывается на плоские и полусферические наковальни с заданными скоростями, а передаваемое форме ускорение должно оставаться ниже установленного предела.
• Испытание на косой удар: направленный угловой удар измеряет вращательную кинематику — низкофрикционная поверхность оболочки и энергопоглощающий вкладыш должны удерживать вращательное ускорение в сертифицированном диапазоне.
• Испытание на проникновение: падающий ударник не должен контактировать с формой через оболочку, что подтверждает сопротивление купола, заложенное в укладку.
• Испытание удерживающей системы: подбородочный ремень и точки крепления должны выдерживать динамические нагрузки без чрезмерного смещения или разрушения.
• Подбородочная балка и поле зрения: испытания балки на удар и сжатие для цельнолицевых шлемов, плюс требование минимального поля зрения, которое вентиляция не должна загораживать.

Категория испытания	Что проверяется	Драйвер конструкции оболочки
Линейный удар	Передача ускорения ниже предела	Управление энергией купола и вкладыша
Косой удар	Вращательное ускорение и энергия	Низкофрикционная поверхность, слои под углом
Проникновение	Нет контакта через оболочку	Плотная укладка купола
Удержание + подбородочная балка	Целостность ремня и челюсти	Закладные анкеры, утолщенная челюстная зона

Сертификация не является разовым событием: каждая производственная партия должна проходить выборку и испытания, а аудиты гомологации FIA охватывают систему качества производственной линии, поэтому воспроизводимость композитного процесса от партии к партии — жесткое требование.

Производство из препрега 3K

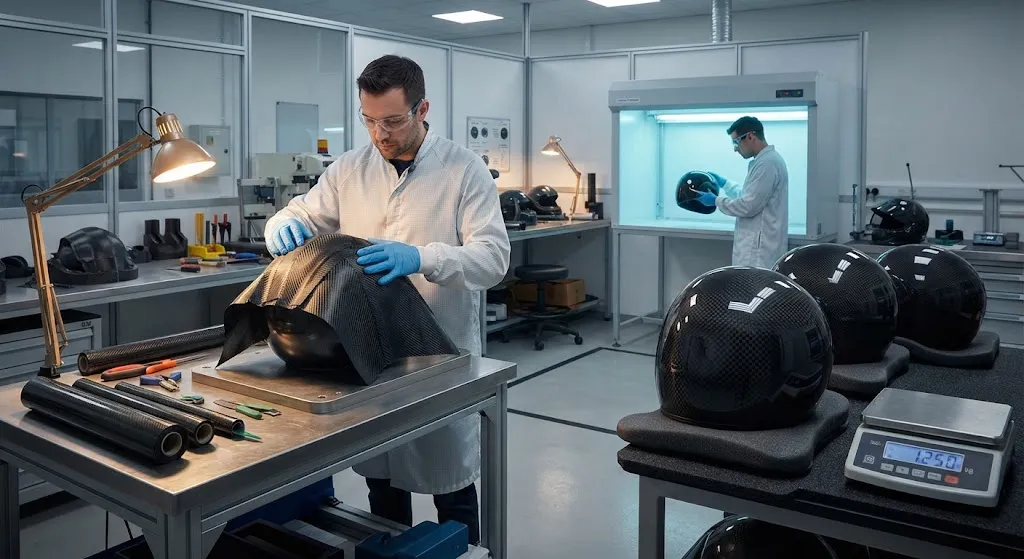

Производственный маршрут определяет, выживет ли конструкция оболочки при контакте с производственной реальностью. Большинство премиальных карбоновых шлемов формуются из препрега 3K — тканого полотна, предварительно пропитанного контролируемым содержанием смолы, обычно 38-42 процента эпоксида для оболочек шлемов. Процесс проходит в пять стадий: раскрой препрега и подготовка набора, ручная или роботизированная укладка зонального пакета в многодетальную компрессионную форму, вакуумная упаковка, формование под высоким давлением на нагретых плитах пресса при 130-160 °C в течение 20-40 минут и осмотр после отверждения. Прессованная оболочка выходит с конечной толщиной и гладкой внешней поверхностью, требующей лишь легкой финишной обработки перед покраской или нанесением прозрачного лака.

Контроль качества в процессе формования повторяет аэрокосмическую практику: каждая оболочка взвешивается и проверяется по размерам, а партийные образцы проходят ультразвуковое сканирование для выявления пустот или расслоений в ламинате. Поскольку пустота в зоне купола может повлиять на результат косого удара, неразрушающая верификация так же важна, как и сами ударные испытания.

Вентиляция и вес: опыт гонщика

После получения сертификации решение о покупке сводится к двум характеристикам, которые карбоновая оболочка напрямую улучшает: вентиляции и весу. Вентиляция важна потому, что гоночный шлем носится в экстремальной жаре — цельнолицевая оболочка без воздушного потока становится тепловой ловушкой, ухудшая концентрацию и физическую работоспособность. Элементы конструкции включают передние впускные вентиляционные отверстия, подающие воздух в каналы, проложенные через EPS-вкладыш, задние выпускные порты, создающие отрицательное давление и вытягивающие воздух, и дефлекторы дыхания, контролирующие влагу и запотевание. Карбоновая оболочка должна интегрировать эти каналы, не создавая слабых мест в ударных зонах, поэтому расположение вентиляции решается в той же итерации проектирования, что и укладка.

Характеристика шлема	Стеклопластиковая оболочка	Карбоновая оболочка
Типичная масса оболочки (г, размер M)	500-650	350-500
Масса полного шлема (г, размер M)	1 350-1 550	1 150-1 400
Вклад в нагрузку на шею	Базовый уровень	-10 до -15%
Соотношение жесткости и массы	Базовый уровень	1,5-2 раза

Снижение веса на 150-250 граммов напрямую дает измеримый выигрыш гонщику: меньшие инерционные силы на шее при ударах и высокоперегрузочных поворотах, снижение утомляемости на длинных отрезках и более стабильное положение головы в турбулентном потоке. Это причина, по которой карбоновые оболочки оправдывают свою премию — выигрыш в характеристиках ощущается в каждой сессии, а не только в сценарии аварии.

Часто задаваемые вопросы

Что на самом деле требует сертификация FIA 8859?

FIA 8859 охватывает шлемы для мотогонок на кольцевых трассах, а FIA 8856 — для автомобильных гонок; обе определяют батарею физических испытаний, включая линейное поглощение удара на плоских и полусферических наковальнях, косой удар для вращательной кинематики, сопротивление проникновению, динамическое нагружение удерживающей системы и, для цельнолицевых моделей, удар по подбородочной балке. Прошедшие шлемы гомологируются, производственные партии проходят выборку и повторные испытания, а аудиты FIA охватывают систему качества производителя.

Почему углеродное волокно 3K является стандартом для оболочек шлемов?

Ткань из углеродного волокна 3K (3 000 филаментов на жгут) дает баланс драпируемости, качества поверхности и плотности переплетения, необходимый для формования оболочки. Более плотное переплетение чисто пропитывается в препреге, подстраивается под сложные кривизны оболочки шлема и создает плотный ламинат без пустот, которого требуют ударные испытания и испытания на проникновение, — при весе, недостижимом для стеклопластика.

Насколько карбоновый шлем безопаснее стеклопластикового?

Сертифицированные карбоновые и стеклопластиковые шлемы проходят одни и те же ударные испытания FIA, поэтому оба соответствуют планке безопасности; преимущество карбона не в сырых цифрах удара, а в системных характеристиках. Более жесткая оболочка распределяет нагрузки равномернее, меньший вес снижает инерционные силы на шее при ударе и высокоперегрузочных нагрузках, а то же управление энергией достигается в более легком исполнении — снижая утомляемость на дистанции гонки и улучшая исход в сценарии аварии.

Как вентиляционные отверстия выживают в структурном дизайне, не ослабляя оболочку?

Вентиляционные проемы размещаются, где возможно, в зонах низкой нагрузки оболочки, вдали от зон испытаний купола и подбородочной балки, а окружающий ламинат локально утолщается дополнительными слоями для восстановления жесткости вокруг каждого отверстия. Каждая конструкция с вентиляцией заново анализируется и испытывается на сертификационные нагрузочные режимы, поэтому воздушные каналы никогда не ставят под угрозу диапазон ударных характеристик.

Заключение

Карбоновые гоночные шлемы достигают своих характеристик через тесно интегрированную систему: позонно спроектированная оболочка из препрега 3K, поглощающая и распределяющая энергию удара, сертификация FIA 8859 или 8856, подтверждаемая на каждой производственной партии, и инженерия вентиляции и веса, напрямую влияющая на комфорт гонщика и снижение усталости шеи. В результате получается продукт, в котором безопасность, характеристики и опыт неразделимы, — и где выбор материала является основой всех трех составляющих.

Для производителей шлемов и гоночных команд практические соображения — это итерация конструкции оболочки под сертификационные нагрузочные режимы, контроль процесса при формовании из препрега и выбор материала, балансирующий жесткость, вес и качество. Ознакомьтесь с нашими углеродными тканями и материалами для производства шлемов и спорттоваров или свяжитесь с нашей инженерной командой, чтобы обсудить спецификации материалов, прототипирование и поддержку производства.
