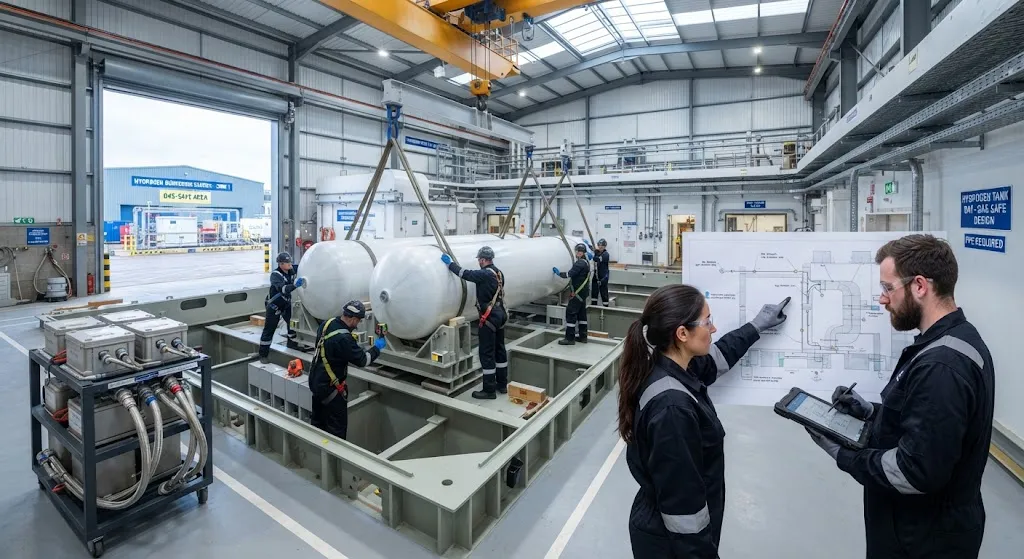

Интеграция водородного хранения на море: баки Type IV для паромов, судов обеспечения и портовых систем

Введение

Водородная тяга на воде звучит как далёкая мечта, пока экономику коротких маршрутов не разложат на бумаге. Парому, пересекающему фьорд или работающему на пригородной линии в 30-60 минут, нужен ограниченный запас энергии, он может заправляться на фиксированном терминале и каждый день возвращается на тот же причал. Эти три факта делают его естественным первым клиентом топливных элементов и объясняют, почему большинство морских водородных проектов, анонсированных за последние три года, — это паромы, суда обеспечения и портовые служебные суда, а не океанские лайнеры. Электропаромы, пришедшие первыми, доказали операционную модель; водород существует, чтобы продлить дальность там, где батареям не хватает массового бюджета.

Система хранения — решающее инженерное ограничение этого продления. Сосуд давления Type IV — углеволоконная композитная обмотка поверх полимерного лайнера — стандартное оборудование почти во всех заявленных проектах водородных паромов: от норвежского MF Hydra 2021 года до американского SEA Change и шведского проекта Topeka. В статье рассматриваются бортовое размещение баков Type IV, правила вентиляции и газового контроля, применяемые морскими классификационными обществами, портовые системы хранения, делающие бункеровку надёжной, и сравнение с альтернативными носителями водорода, конкурирующими за ту же экономику маршрута.

Почему баки Type IV подходят коротким линиям

Причина, по которой баки Type IV доминируют в морских водородных проектах, — это история о весе, рассказанная цифрами. Система со сжатым водородом хранит газ в объёме корпуса бака, а корпус должен нести собственное давление, не давая полезной нагрузки. Композитные баки достигают системной гравиметрической плотности примерно 5-6 процентов — пять-шесть килограммов водорода на 100 килограммов бака, — и с этого начинается вся математика судна на топливных элементах. Таблица ниже сравнивает варианты хранения, которые конструкторы судов в настоящее время взвешивают друг против друга:

Вариант хранения	Объёмная плотность H2	Вес системы на кг H2	Морская зрелость	Главное ограничение
Type IV сжатый, 350 бар	около 24-28 кг/м3	около 17-20 кг	Классифицирован на действующих паромах	Большой объём баков на единицу энергии
Type IV сжатый, 700 бар	около 40 кг/м3	около 18-22 кг	Доказан на суше, раннее морское применение	Более высокие затраты на компрессоры и заправку
Жидкий водород (LH2)	около 70 кг/м3	около 8-12 кг на бак, плюс установка	Стадия прототипа на воде	Испарение, сложность криогенной бункеровки
Носитель аммиак	около 120 кг H2-экв/м3	около 5-6 кг на кг H2, слишком хорошо, чтобы игнорировать	Испытания двигателей, без флота на топливных элементах	Энергия крекинга, токсичность, проскок NOx

Сжатый водород проигрывает в объёме, но выигрывает по регуляторной зрелости и простоте повседневной эксплуатации. Для парома, размещающего каскад баков на верхней палубе или в специальном отсеке, хранение при 350 бар — конфигурация с наибольшим прецедентом одобрения классификацией, а 700 бар внедряется там, где объём ограничен. Жидкий водород даёт лучший ответ на дальних маршрутах, но тащит в ежедневную пригородную эксплуатацию криогенную установку, управление испарением и специализированную бункеровку. Аммиак, в свою очередь, привлекателен как энергоёмкий носитель, но заменяет проблему хранения собственной проблемой обращения с топливом.

Бортовое размещение и нормативная база

Классификация судов на водороде в настоящее время сходится на Международном кодексе IGF как базовой рамке, а классификационные общества — DNV, Lloyd's Register, Bureau Veritas, ClassNK — публикуют дополнительные руководства по водороду, заполняющие пробелы, которые кодекс пока не покрывает. Практический эффект этих правил — набор требований к размещению и защите, формирующих каждую установку баков:

• Специальные отсеки для баков: баки Type IV устанавливаются в закрытых газонепроницаемых помещениях с контролируемой вентиляцией, отделённых от жилых, машинных и грузовых помещений коффердамами или эквивалентными перегородками.
• Производительность вентиляции: газобезопасная вентиляция отсека рассчитывается на удаление сценария полного разрыва трубопровода за минуты; отказ вентиляции обычно запускает те же уровни отключения, что и газовый контроль, а не отдельную, более медленную сигнализацию.
• Газовый контроль водорода: точечные датчики и пробоотборные линии расположены так, что любая утечка в отсеке вызывает сигнал на 20 и 40 процентах нижнего предела воспламеняемости, причём более высокий порог инициирует изоляцию топлива и усиление вентиляции.
• Сброс давления и вентиляционная мачта: каждый бак оснащается термоактивируемыми предохранительными устройствами, направляющими водород на вентиляционную мачту в стороне от источников воспламенения, воздухозаборников и путей персонала.
• Противопожарная защита и сценарии аварий: отсеки баков получают рейтинги конструктивной противопожарной защиты, а компоновка корпуса должна выдерживать заданные повреждения при столкновении и посадке на мель без обнажения сосудов давления.

Следствие таково: баки Type IV на пароме выглядят модульными снаружи, но никогда не являются простым дополнением — геометрия корпуса, палубная конструкция и вентиляционные каналы проектируются вокруг отсека баков с первого эскиза, поэтому интеграция хранения обычно определяет общую компоновку водородного парома, а не наоборот.

Портовое хранение и каскады бункеровки

На берегу та же технология Type IV выступает в другой роли. Портовые заправочные станции пригородных водородных маршрутов всё чаще строятся как каскады баков Type IV, а не традиционных сосудов давления, потому что композитная обмотка легче, устанавливается быстрее и лучше переносит циклические заполнения и опорожнения буфера бункеровки, чем цельностальные сосуды. Типичная портовая установка объединяет каскад баков на 350-500 бар с компрессорной станцией, системой приоритетного управления, минимизирующей работу компрессора, и комплексом заправочных шлангов, возвращающих газ из судовых баков перед заправкой. Операционный цикл прост по замыслу: электролизёры или доставленные трубные прицепы питают каскад, каскад питает заправочную рампу парома, а паром расходует топливо за дневные рейсы, возвращаясь на тот же причал.

Этот замкнутый цикл — именно та причина, по которой портовые системы важны не меньше самих судов. Если береговая сторона не может подать полную зарядку в окне стоянки между рейсами, экономика маршрута рушится независимо от того, насколько хороши бортовые баки. Поэтому несколько европейских портовых водородных проектов рассматривают береговой каскад, а не судно, как элемент критического пути и стандартизируют каскады Type IV как низкорисковый, быстро разворачиваемый костяк заправочной станции.

Часто задаваемые вопросы

Почему для морского водорода предпочитают баки Type IV, а не стальные сосуды давления?

Баки Type IV хранят ту же массу водорода в заметно более лёгком сосуде, поскольку углеволоконная обмотка несёт нагрузку давления примерно при четверти веса стали. На судне эта экономия веса напрямую превращается в полезную нагрузку или запас топлива. Баки Type IV также лучше переносят циклические заполнения, чем тяжёлые стальные сосуды, и поставляются как более лёгкие, компактные модули, которые проще устанавливать в ограниченных пространствах паромной палубы или портовой станции. Компромиссы — более высокая удельная стоимость и необходимость защитного отсека, которого морские правила в любом случае требуют.

Что произойдёт при утечке водорода на борту парома?

Газовый контроль устроен так, чтобы поймать утечку, пока она ещё мала. Датчики в отсеке баков сигнализируют на 20 процентах нижнего предела воспламеняемости и инициируют изоляцию топлива и усиление вентиляции на 40 процентах. Поскольку водород быстро поднимается, детекторы устанавливаются в верхней части помещения, а вентиляция сконструирована так, чтобы вытеснять газ на вентиляционную мачту, а не во внутренние помещения. Сочетание непрерывной вентиляции, раннего обнаружения и автоматической изоляции означает, что в нормальной эксплуатации утечка выводится из воспламеняемого диапазона, прежде чем накопится до концентрации воспламенения.

Является ли жидкий водород лучшим вариантом для паромов, чем сжатое хранение?

Жидкий водород хранит больше энергии на объём и является правильным ответом для судов дальнего радиуса, где объём баков — ограничивающий фактор. Для пригородных коротких линий, однако, сжатое хранение Type IV почти всегда практичнее: оно исключает криогенную установку на борту, снимает вопросы испарения и увязывает ежедневный цикл бункеровки с хорошо понятным оборудованием на 350-700 бар. Отрасль внимательно следит за прототипами LH2, но пока портовая криогенная инфраструктура не появится на маршрутах, которым она нужна, сжатое хранение остаётся развёртываемым вариантом по умолчанию.

Заключение

Морской водород строится вокруг системы баков Type IV, и эта закономерность последовательна в реально плавающих проектах: короткие паромы, суда обеспечения и портовые служебные суда выбирают композитное хранение на 350-700 бар, потому что это вариант с прецедентом одобрения классификацией, приемлемым весом и береговой экосистемой, которую можно поднять за месяцы, а не годы. Размещение баков определяет проектирование корпуса, правила вентиляции и газового контроля определяют отсек баков, а портовый каскад определяет ежедневную экономику — три слоя, которые должны работать вместе, чтобы маршрут функционировал.

Если вашей программе водородного судна нужно высоконапорное композитное хранение, ознакомьтесь с нашими решениями по углеволоконным баллонам и ёмкостям или свяжитесь с нашей инженерной командой, чтобы обсудить проектирование баков Type IV, прототипную намотку и испытательную документацию, которую требует морская классификация.
