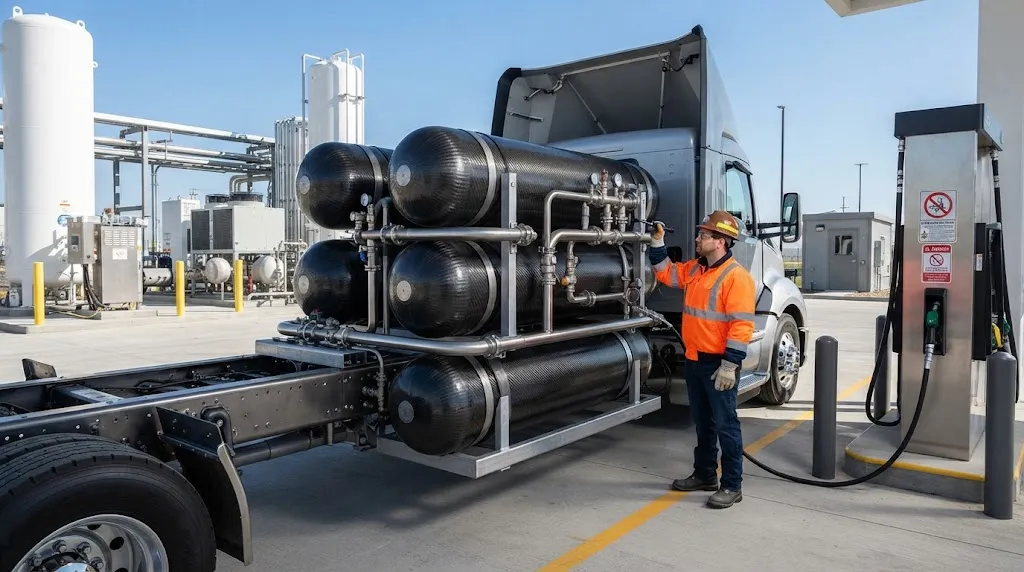

Проникновение баллонов IV типа для водорода: приложения для хранения 70 МПа в грузовом и железнодорожном транспорте

Введение

Водородная экономика переходит от демонстраций на легковых автомобилях к приложениям в коммерческом транспорте, где баллоны IV типа для хранения водорода становятся ведущей технологией для тяжелых грузовиков и железнодорожного транспорта. В отличие от баллонов I типа (полнометаллических) и II типа (металлических с композитной обмоткой), конструкция IV типа использует полимерную вставку с полной углеволоконной композитной обмоткой, обеспечивая наибольшую гравиметрическую плотность среди всех форматов хранения водорода — обычно 5,7-6,5 вес.% емкости хранения водорода. Это весовое преимущество критично для коммерческого транспорта, где каждый килограмм веса баллона напрямую снижает грузоподъемность и дальность действия.

При давлении хранения 70 МПа (700 бар) баллоны IV типа обеспечивают плотность энергии, необходимую для дальних перевозок грузовиков (дальность 500+ км) и региональных железнодорожных операций без ущерба для грузоподъемности. Углеволоконная композитная обмотка — обычно 60-70% веса баллона — обеспечивает сдерживание давления разрыва, а полимерная вставка гарантирует водородонепроницаемость. В статье рассматриваются технические требования, рыночные движущие силы и спецификации углеволоконных материалов для баллонов IV типа в приложениях грузового и железнодорожного транспорта.

Технические требования для 70 МПа коммерческого транспорта

Хранение водорода для коммерческого транспорта предъявляет требования, выходящие за рамки легковых автомобилей. В таблице ниже сравниваются ключевые спецификации баллонов IV типа для грузовиков и легковых автомобилей:

Спецификация	Легковой автомобиль (70 МПа)	Тяжелый грузовик (70 МПа)	Железнодорожный транспорт (70 МПа)
Объем баллона (литры)	120-180	300-500	500-1000+
Рабочее давление (МПа)	70	70	70
Коэффициент давления разрыва	2,25x	2,25x	2,25x
Гравиметрическая плотность (вес.%)	5,7-6,5	5,7-6,5	5,5-6,2
Цикл寿命 (циклы заполнения/опустошения)	5000+	5000+	10000+
Диапазон рабочих температур	-40°C до +85°C	-40°C до +85°C	-40°C до +85°C
Скорость проникновения водорода	< 6×10⁻⁶ мбар·л/с	< 6×10⁻⁶ мбар·л/с	< 6×10⁻⁶ мбар·л/с
Типичный вес (кг)	40-60	80-120	120-200

Приложения для грузовиков и железнодорожного транспорта требуют более высокого цикла жизни и больших объемов, чем легковые автомобили, но основные требования к углеволоконным композитам остаются аналогичными: высокопрочное волокно (T700S или эквивалент минимум) со стабильным модулем в сочетании с оптимизированными намоточными рисунками для минимизации веса при сохранении сдерживания давления разрыва.

Спецификации углеволокна для баллонов IV типа

Углеволоконная композитная обмотка в баллоне IV типа для хранения водорода является основным конструктивным элементом, обеспечивающим 95-98% сдерживания давления разрыва. Требования к материалу строгие:

• Тип волокна: Стандартное модульное углеволокно (T700S, T700G или эквивалент) с пределом прочности при растяжении минимум 4900 МПа и модулем 230-240 ГПа. Высокомодульные волокна (M40J, M50J) не используются из-за их более низкого удлинения при разрушении, снижающего запас прочности при разрыве.
• Система смолы: Упрочненная эпоксидная или термопластичная (PEEK, PPS) смола с температурой стеклования выше 120°С для поддержания механических свойств при повышенных рабочих температурах. Смола должна демонстрировать низкую водородопроницаемость и усталостную стойкость при циклических нагрузках.
• Объемная доля волокна: 58-62% в области обмотки, достигаемая контролируемым натяжением при намотке и уплотнением. Более высокая объемная доля волокна увеличивает прочность, но снижает ударную вязкость и увеличивает сложность изготовления.
• Рисунок намотки: Многоугловая спиральная намотка (обычно ±55° до ±65°) в сочетании с кольцевой намоткой (85°-90°) для балансировки осевого и окружного распределения напряжений. Рисунок намотки должен учитывать кривизну днища, полярные отверстия и крепления штуцеров.
• Толщина стенки: Общая толщина композитной стенки 15-25 мм в зависимости от диаметра и длины баллона, при этом обмотка обычно составляет 80-90% общей толщины стенки.

Требования к качеству материалов включают стабильное натяжение нити (±5%), минимальную волнистость волокна (< 2% отклонение от номинального) и контролируемое содержание смолы (±2%) для обеспечения равномерных механических свойств по всей конструкции баллона.

Рыночная динамика грузового транспорта

Тяжелые грузовики представляют собой ближайший рынок с наибольшим объемом для баллонов IV типа для водорода, что обусловлено тремя факторами:

• Требования к дальности: Дальние перевозки грузовиков требуют дальности 500-800 км на заправку, что требует хранения 60-100 кг водорода при 70 МПа — достижимого только с баллонами IV типа из-за весовых ограничений. Баллоны I типа добавили бы 200-300 кг дополнительного веса, снизив грузоподъемность на 15-20%.
• Время заправки: Целевое время заправки грузовиков 70 МПа составляет 10-15 минут для полной заправки, что сопоставимо с заправкой дизельного топлива. Это требует протоколов заправки высокого расхода и конструкций баллонов, управляющих повышением температуры при быстрой заправке — возможность, усиленная теплопроводностью углеволоконной обмотки.
• Полная стоимость владения: Хотя стоимость водородного топлива остается выше дизельного, операторы автопарков оценивают полную стоимость владения, включая углеродные кредиты, доступ в зоны нулевых выбросов и экономию на техническом обслуживании благодаря транспортным средствам с топливными элементами. Более низкий вес баллонов IV типа повышает энергоэффективность на 3-5% по сравнению с более тяжелыми альтернативами.

Крупные производители грузовиков (Hyundai, Nikola, Daimler Truck, Volvo) объявили о программах производства грузовиков на топливных элементах, а цепочки поставок баллонов IV типа масштабируются для удовлетворения прогнозируемого спроса в 50 000-100 000 единиц ежегодно к 2030 году.

Приложения в железнодорожном транспорте

Железнодорожный транспорт предъявляет уникальные требования к хранению водорода, благоприятные для решений с баллонами IV типа:

• Ограничения пространства: Конструкции локомотивов и моторвагонного подвижного состава имеют ограниченное пространство под полом и на крыше для хранения водорода. Превосходная гравиметрическая плотность баллонов IV типа позволяет хранить больше водорода в том же объеме по сравнению с альтернативами с металлической вставкой.
• Вибрация и усталость: Железнодорожная среда подвергает баллоны постоянной вибрации (10-50 Гц, ускорение 1-5 g) и циклическим нагрузкам давления. Углеволоконная композитная обмотка обеспечивает отличную усталостную стойкость с доказанным циклом жизни, превышающим 100 000 циклов давления при 70 МПа.
• Сертификация безопасности: Европейские (EN 12245) и международные (ISO 19881) стандарты для баллонов IV типа для водорода являются устоявшимися, с конкретными положениями для железнодорожных приложений, включая требования к пассивной безопасности и огнестойкости.
• Модульная установка: Баллоны IV типа могут быть сконфигурированы в модульные массивы (4-8 баллонов на локомотив) для оптимизации распределения веса и выполнения требований к резервированию для сертификации безопасности на железнодорожном транспорте.

Европейские железнодорожные операторы (Deutsche Bahn, SNCF, Trenitalia) тестируют водородные моторвагонные поезда с хранилищем IV типа, ориентируясь на региональные маршруты, где электрификация экономически нецелесообразна.

Производственные особенности

Производство баллонов IV типа для водорода для коммерческого транспорта требует специализированных производственных мощностей для намотки с:

• Многоосными ЧПУ-машинами для намотки: 6-8-осевые машины, способные выполнять сложные спиральные и кольцевые рисунки намотки с точным контролем размещения волокна.
• Системами отверждения сосудов высокого давления: Автоклавное или печное отверждение с контролируемым температурным профилем (120-180°С) и внутренним давлением при отверждении для обеспечения связывания вставки с композитом.
• 100% контролем качества: Испытание акустической эмиссии при гидравлическом опрессовочном испытании, компьютерная томография для обнаружения внутренних дефектов и гелиевое испытание на герметичность для проверки водородонепроницаемости.
• Целевые показатели производственной мощности: Текущая мощность составляет 10 000-20 000 баллонов в год и масштабируется до 100 000+ к 2028-2030 годам для удовлетворения прогнозов спроса на грузовики и железнодорожный транспорт.

Часто задаваемые вопросы

Почему баллоны IV типа предпочтительнее III типа для коммерческого транспорта?

Баллоны III типа (алюминиевая вставка с углеволоконной обмоткой) обеспечивают более низкую стоимость и устоявшиеся производственные процессы, но страдают от снижения гравиметрической плотности на 20-30% по сравнению с IV типом. Для коммерческого транспорта этот весовой штраф напрямую снижает грузоподъемность и дальность действия — критические факторы для экономики автопарков. Баллоны IV типа также демонстрируют более длительный цикл жизни при высокочастотных циклических нагрузках давления, характерных для коммерческих операций заправки. Премия к стоимости IV типа (на 15-25% выше за единицу) компенсируется повышением эффективности транспортного средства и снижением полной стоимости владения в течение срока службы баллона.

Каков典型ный срок службы и интервал технического обслуживания коммерческих баллонов IV типа для водорода?

Коммерческие баллоны IV типа для водорода рассчитаны на срок службы 15-20 лет с 5 000-10 000 циклами давления в зависимости от профиля эксплуатации. Интервал технического обслуживания следует подходу, основанному на рисках: визуальный осмотр ежегодно, гидравлическое опрессовочное испытание каждые 5 лет и комплексное неразрушающее контроль (ультразвуковое измерение толщины, акустическая эмиссия) каждые 10 лет. Баллоны из углеволоконных композитов не подвержены коррозионной деградации, что снижает требования к техническому обслуживанию по сравнению с металлическими альтернативами. Критерии вывода из эксплуатации основаны на индикаторах деградации волокна, выявленных в ходе периодического технического обслуживания.

Как стоимость углеволокна влияет на экономику баллонов IV типа для водорода для грузового транспорта?

Углеволокно составляет 40-50% стоимости материалов баллона IV типа, что делает цену волокна критическим фактором экономики баллона. При текущих ценах на аэрокосмическое волокно ($25-40/кг) 500-литровый баллон для грузовика требует 80-100 кг углеволокна, что составляет $2000-4000 на стоимость волокна на баллон. Прогнозируется, что масштабирование объемов до 50 000+ единиц в год снизит стоимость волокна на 20-30% благодаря квалификации автомобильного класса и оптимизации цепочки поставок. Целевая полная стоимость баллона для коммерческой целесообразности составляет $15-20 за кВтч емкости хранения водорода, что требует стоимости волокна ниже $20/кг при объемах производства.

Заключение

Баллоны IV типа для водорода проникают на рынки грузового и железнодорожного транспорта как предпочтительное решение для хранения 70 МПа коммерческих водородных приложений. Углеволоконная композитная обмотка — обеспечивающая 60-70% веса баллона и 95-98% сдерживания давления разрыва — обеспечивает гравиметрическую плотность, необходимую для дальних перевозок грузовиков и региональных железнодорожных операций. По мере масштабирования производственных мощностей с 10 000 до 100 000+ единиц ежегодно и снижения стоимости волокна с ростом объемов баллоны IV типа позиционируются как стандарт для коммерческого водородного транспорта к 2030 году.

Для операторов автопарков и производителей транспорта, оценивающих решения для хранения водорода, ключевыми характеристиками являются гравиметрическая плотность, цикл жизни и полная стоимость владения. Ознакомьтесь с нашими материалами из углеволокна, оптимизированными для намотки баллонов IV типа для водорода, включая стандартное модульное волокно и форматы препрега для применений в сосудах высокого давления, или свяжитесь с нашей инженерной командой для обсуждения выбора материалов и оптимизации намотки для вашей программы хранения водорода.
