Высокодавленное RTM для автомобилестроения: быстрые циклы отверждения и поверхность класса A

Введение

Автомобильное серийное производство допускает очень немного лишних секунд на деталь сверх такта линии, и для конструкционного углеволокна это правило исторически было узким местом. Обычное RTM отверждается за 10-60 минут, что подходит для низкообъемных спорткаров, но дисквалифицирует его для платформ B-класса, работающих на 30-60 изделиях в час. Высокодавленное RTM закрывает разрыв, изменяя физику впрыска: смола подается под давлением 80-160 бар в закрытую нагретую полость, пропитывая волокнистую преформу за секунды и отверждаясь за минуты.

Технология созрела от панелей кузова для автоспорта до модулей крыши, панелей пола и структурных поперечин, несущих видимый карбоновый признак, за который платят покупатели. В статье рассматриваются процесс, химия смолы, оснастка и проблема качества поверхности с репрезентативными производственными данными по всему тексту, чтобы инженеры могли оценить HP-RTM против собственных целей по такту и внешнему виду.

Почему давление является дифференциатором

Классическое RTM полагается на смолу, текущую через волокнистую преформу под давлением впрыска 1-10 бар, ограниченным вязкостью смолы и проницаемостью волокнистого слоя. Поток заполняет полость за минуты, но низкое давление оставляет микропустоты, особенно в сложной геометрии с длинными путями течения. HP-RTM повышает ставки на трех фронтах: более высокое давление проталкивает смолу через преформу быстрее и полнее; закрытая полость удерживает давление во время отверждения, выдавливая захваченный воздух; а более высокая скорость потока сокращает время, доступное смоле для гелеобразования до заполнения полости.

Цифры показывают масштаб изменения. Типичный цикл HP-RTM для автомобильного модуля крыши работает на давлении впрыска 100-160 бар, заполнении за 40-90 секунд, отверждении 90-180 секунд при 120-150 градусах Цельсия и полном цикле 2,5-4 минуты. Объемные доли волокна достигают 55-62 процентов — выше, чем 45-55 процентов в обычном RTM, — а содержание пустот падает ниже 1 процента, что является порогом, ниже которого допускаемые напряжения перестают деградировать. Именно эти цифры процесса делают HP-RTM технологией выбора для видимого конструкционного углеволокна в серийных автомобилях.

Смольная сторона: быстросшивающиеся системы и их пределы

Время цикла в HP-RTM задается смоляной системой. Рабочие лошадки — быстросшивающиеся эпоксидные системы, сформулированные с ускоренными пакетами отвердителей и реакционной способностью, настроенной на гелеобразование за 30-90 секунд при температуре формы с последующим достижением температуры стеклования, допускающей распалубку, за 2-5 минут отверждения. Двухкомпонентное дозирующее оборудование смешивает и впрыскивает в точке использования, поэтому проблема жизнеспособности смеси, ограничивающая обычное RTM более медленными системами смол, практически исчезает.

Полиуретан и быстросшивающиеся винилэфирные системы занимают нишевые позиции, но эпоксидная смола доминирует благодаря балансу вязкости, механических характеристик и поведения поверхности. Компромисс — температура процесса: быстросшивающимся эпоксидам нужна температура формы 120-160 градусов Цельсия, что требует нагреваемой оснастки, теплового управления и аккуратного обращения с экзотермой отверждения в толстых сечениях. Более высокая реакционная способность также сужает окно впрыска, поэтому контроль процесса — температура смолы, скорость впрыска и температура полости — не опция качества, а предварительное условие.

Качество поверхности класса A: проблема видимого карбона

Изготовить конструкционную деталь методом HP-RTM — одно; изготовить видимую — другое. Поверхность карбона класса A определяется тремя измеримыми атрибутами: волнистостью поверхности ниже примерно 10 микрометров на длинах волн 10 миллиметров, точностью рисунка волокна (изображение переплетения или однонаправленности должно оставаться четким на поверхности) и нулевой пористостью, достигающей поверхностного слоя — единственная точечная раковина портит прозрачное покрытие.

Три метода закрывают разрыв. Внутриформенное покрытие впрыскивает тонкий прозрачный или окрашенный слой в закрытую полость после пропитки волокна, но до полного гелеобразования, закапывая поверхностные пустоты под контролируемым богатым смолой слоем. Гелевая окраска поверхности оснастки перед загрузкой преформы дает похожий результат для менее ценных деталей. А технология поверхностных пленок связывает богатый смолой промежуточный слой в пакет ламината, защищая крайние слои от смыва волокна и точечных раковин во время впрыска. Производственная комбинация, стабильно дающая класс A, — вакуумная вентиляция полости совместно с внутриформенным покрытием: вакуум удаляет захваченный воздух у поверхности, а слой покрытия уплотняет структуру.

Архитектура времени цикла и сравнительные данные

В таблице ниже HP-RTM позиционируется против альтернатив, которые инженер-конструктор может оценивать для видимой карбоновой детали автомобиля:

Процесс	Время цикла (мин)	Объемная доля волокна	Содержание пустот	Качество поверхности
Обычное RTM	10-60	45-55%	1-3%	Требует покрытия или зачистки
HP-RTM	2-5	55-62%	<1%	Класс A с покрытием
Препрег + автоклав	60-180	60-65%	<0,5%	Класс A с поверхностными слоями
Прессование CF-SMC	1-3	35-50%	2-5%	Типично класс B

Из таблицы следуют два вывода. Во-первых, HP-RTM — единственный безавтоклавный процесс, сочетающий циклы короче 5 минут с содержанием пустот ниже 1 процента — комбинацией, которую хочет структурная сертификация. Во-вторых, класс A не бесплатен: его достижение требует точности оснастки, вакуумной вентиляции и возможности внутриформенного покрытия, которые примерно удваивают бюджет оснастки и расходных материалов по сравнению с чисто конструкционной деталью. Инженерам поэтому следует спрашивать не о том, может ли HP-RTM дать класс A, а о том, оправдывает ли требование к поверхности этой детали дополнительные вложения в оснастку.

Суть оснастки и эксплуатации

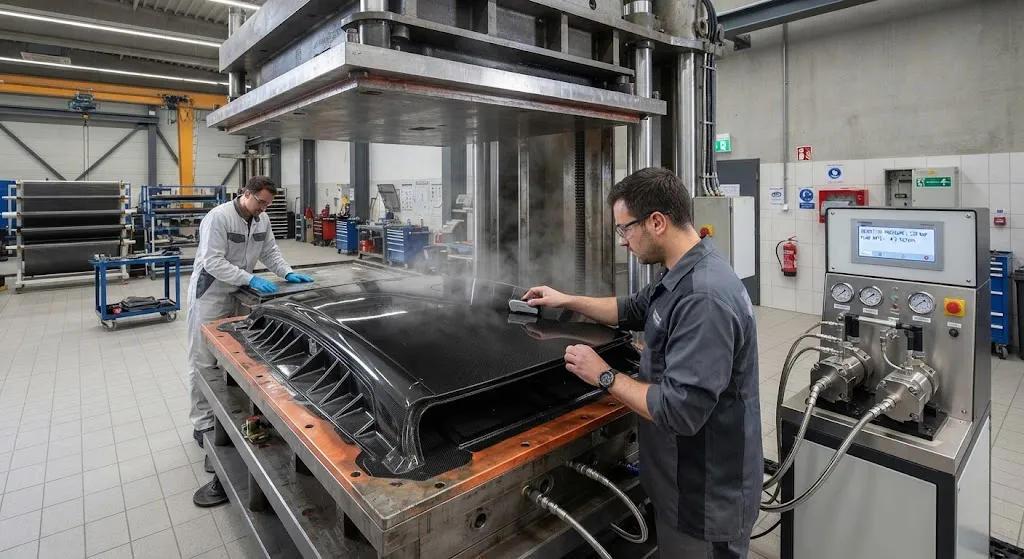

• Пресс и машина впрыска: Высокодавленные дозирующие агрегаты впрыскивают под давлением 80-160 бар с регулированием расхода до 0,1 литра в минуту; прессы требуют 500-5000 тонн в зависимости от размера детали, с быстрым смыканием.
• Нагреваемая оснастка с вакуумированием: Стальные или никелевые формы с масляным или электрическим нагревом до 120-160 градусов и краевыми или полнополостными вакуумными каналами.
• Уплотнение и вентиляция: Уплотнение закрытой полости удерживает давление впрыска и вакуум; периферийные вентиляционные отверстия с таймерным закрытием удаляют захваченный воздух без облоя смолы.
• Автоматизированная обработка преформ: Преформы раскраиваются, собираются и загружаются на параллельном посту, чтобы пресс никогда не ждал волокно.
• Контроль температуры смолы: Смола и отвердитель кондиционируются до допуска плюс-минус 1 градус, чтобы кинетика быстрого отверждения была воспроизводимой.
• Контуры контроля качества деталей: Мониторинг кривых давления впрыска, температуры формы и счетчика циклов в процессе формирует трассу данных, требуемую для структурной сертификации.

Часто задаваемые вопросы

Может ли HP-RTM действительно достичь 2-минутного цикла с поверхностью класса A?

Только с полным набором оборудования. Существуют смоляные системы, отверждающиеся до распалубки за 90-150 секунд при 130-150 градусах Цельсия, и впрыск с внутриформенным покрытием укладывается в то же окно, давая полный цикл 2,5-4 минуты с учетом манипулирования. Но класс A поверх этого требует вакуумной вентиляции, этапа внутриформенного покрытия и никелево-стальной оснастки с минимальными дефектами поверхности. Производственные линии, работающие на циклах короче 3 минут с видимым качеством поверхности, существуют; обычно они работают на крупных прессах с высокой силой смыкания с автоматизированной загрузкой преформ рядом с прессом.

Что вызывает точечные раковины и сухие пятна в деталях HP-RTM, и как их предотвратить?

Точечные раковины возникают от захваченного воздуха у поверхности полости, обычно там, где фронт течения сходится последним — стандартное исправление это вакуумная вентиляция с чуть более высоким давлением впрыска, выталкивающим воздух через вентиляционные отверстия. Сухие пятна возникают от опережающего отекания: смола течет по краям полости быстрее, чем через волокнистый слой, закрывая вентиляцию до пропитки центра. Предотвращение означает проектирование преформы для контроля проницаемости, оптимизированное размещение впусков и вентиляции и валидацию исследованием заполнения формы до резки серийной оснастки.

Как стоимость HP-RTM соотносится с препрег-автоклавом для той же видимой детали?

HP-RTM выигрывает по времени цикла и, следовательно, по себестоимости единицы: цикл HP-RTM 3 минуты против 60-180 минут в автоклаве меняет производительность на один-два порядка, а более короткий цикл доминирует в уравнении стоимости для любого объема производства выше нескольких сотен деталей в год. Компромиссы — стоимость оснастки и гибкость: высокодавленная оснастка дорога и трудно модифицируема, тогда как автоклавная оснастка дешевле и адаптивнее. Для видимых конструкционных деталей при автомобильных объемах HP-RTM обычно на 30-50 процентов дешевле за деталь; для прототипов и малых серий препрег-автоклав сохраняет преимущество.

Заключение

Высокодавленное RTM — это процесс, который делает видимое конструкционное углеволокно реалистичным в пределах тактового бюджета автомобильного производства. Оно сжимает впрыск и отверждение в окно 2-5 минут благодаря высокому давлению впрыска, формованию в закрытой полости и быстросшивающейся химии смол, обеспечивая при этом объемные доли волокна 55-62 процента, содержание пустот ниже 1 процента и — при вакуумной вентиляции и внутриформенном покрытии — настоящее качество поверхности класса A. Технология не проста: кинетика смолы, точность оснастки и автоматизированная обработка преформ должны проектироваться как единая система. Но данные по такту и качеству позиционируют ее как магистральный маршрут для серийных карбоновых панелей и конструкционных компонентов.
