Углеволоконные кабины тяжелых грузовиков: панели крыши, аэродинамические обтекатели и снижение веса для топливной экономичности

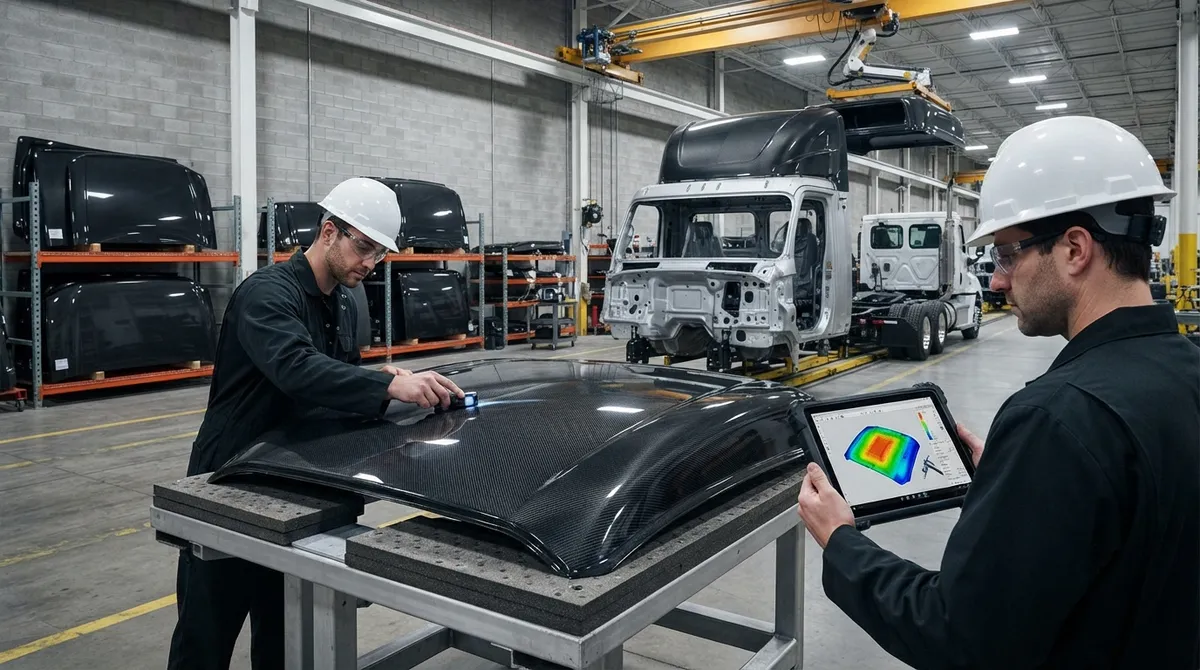

Введение

Тяжелый грузовик может весить до 36-40 тонн при полной массе, но каждый сэкономленный килограмм над шасси напрямую превращается в полезную нагрузку или топливо. Поэтому производители грузовиков давно ищут снижение веса в зонах, где позволяют конструкционные запасы, и кабина — одна из самых привлекательных целей: она велика, находится выше аэродинамического потока и не несет первичных нагрузок шасси. Углеволоконные композиты действуют сразу на оба рычага — снижая вес кабины на отдельных панелях до 50% и одновременно обеспечивая большие гладкие аэродинамические поверхности, снижающие расход топлива на магистралях.

В этой статье объясняется, где углеволокно оправдывает себя на тяжелых кабинах — от панелей крыши и аэродинамических обтекателей до капотов и внутренних конструкций. Рассматриваются экономика полезной нагрузки и топлива, определяющая бизнес-обоснование, проектирование обтекателей, действительно снижающих сопротивление, и производственные и стоимостные соображения, определяющие, имеет ли смысл программа углеволоконной кабины для данной серии грузовиков.

Бизнес-обоснование снижения веса

Вес, сэкономленный на кабине грузовика, — не косметическое улучшение, а деньги. Экономика работает по двум каналам:

• Доход от полезной нагрузки: Для грузовиков, эксплуатирующихся на пределе законной полной массы, каждый килограмм снятой конструкции становится килограммом груза. За 8-15 лет службы грузовика снижение веса кабины на 300 кг может принести десятки тысяч евро или долларов дополнительного дохода от перевозок в зависимости от загрузки и тарифов.
• Расход топлива: На типичном магистральном маршруте на высоких скоростях каждые 1 000 кг массы автомобиля добавляют примерно 1-2% к расходу топлива. То же снижение веса, которое увеличивает полезную нагрузку, также сокращает топливные затраты по всему парку, а для электрических грузовиков напрямую увеличивает запас хода.
• Снижение характеристик компонентов: Меньший вес кабины снижает требуемые характеристики подвески, рулевого управления и тормозов, позволяя дальнейшую экономию на уровне системы, которая усиливает первоначальную экономию на панелях.
• Нормативные запасы: Электрические и гибридные грузовики несут тяжелые аккумуляторные батареи; экономия веса кабины часто является тем запасом, который позволяет электрическому грузовику сохранить полезную номинальную нагрузку.

Для типичного седельного тягача класса 8 кабина и ее обтекатели составляют примерно 1 500-2 500 кг массы автомобиля. Систематическая программа из углеволокна может убрать 30-50% этой массы, или 500-1 000 кг — величина, достаточно значимая и для конкуренции по полезной нагрузке, и для топливных бюджетов.

Компоненты кабины: где уместно углеволокно

Не каждая панель кабины — хороший кандидат для углеволокна. Лучшие применения — крупные панели с низкой нагрузкой или доминируемой жесткостью, где экономия веса велика, а структурный риск мал:

Компонент	Типичный вес стали	Вес углеволокна	Экономия веса	Основное преимущество
Панель крыши	18-30 кг	8-14 кг	45-55%	Низкий центр тяжести, меньший шум
Дефлектор ветра	12-20 кг	5-9 кг	50-60%	Снижение сопротивления
Боковые обтекатели	15-25 кг	7-12 кг	50-55%	Снижение сопротивления
Капот	20-35 кг	10-16 кг	45-55%	Вес + дизайн
Внутренние панели дверей	15-25 кг (пара)	9-14 кг (пара)	40-45%	Вес + контроль удара

Панели крыши и аэродинамические обтекатели — самые устоявшиеся применения, потому что это крупные одноповерхностные детали, где способность композитов формовать гладкие двояковыпуклые формы — прямое преимущество над штампованными стальными панелями, требующими нескольких деталей и стыков. Следом идут капоты, выигрывающие от свободы формованной поверхности и снижения веса, понижающего центр тяжести кабины. Внутренние панели дверей — более новое применение, использующее контролируемое поглощение энергии углеволокна в месте, где ударные характеристики должны проектироваться, а не предполагаться.

Аэродинамические обтекатели, действительно снижающие сопротивление

На скорости 80-90 км/ч аэродинамическое сопротивление потребляет примерно половину общей мощности грузовика, и большая часть этого сопротивления исходит от зоны кабины и зазора с прицепом. Обтекатели работают, управляя этим потоком:

• Дефлектор крыши: Правильно подобранный дефлектор крыши направляет поток воздуха над верхом прицепа, снижая сопротивление давления коробки и турбулентный след. Хорошо спроектированные системы дефлекторов снижают сопротивление на 8-15% по сравнению с кабиной без обтекателя.
• Боковые и шассийные обтекатели: Панели под кабиной и вдоль шасси уменьшают турбулентность воздуха вокруг колес и днища, срезая еще 3-8% сопротивления на магистральных перегонах.
• Уплотнения зазора и продолжения кабины: Гладкие поверхности за кабиной уменьшают зону рециркуляции между тягачом и прицепом, которая иначе действует как движущаяся стена сопротивления.
• Качество поверхности: Композитные формованные изделия держат более жесткие допуски поверхности и более гладкую отделку, чем штампованные и болтовые стальные узлы, и каждый избегнутый миллиметр волнистости поверхности уменьшает отрыв пограничного слоя и сопротивление.

Поскольку сопротивление растет с квадратом скорости, экономия топлива от обтекателей резко увеличивается со скоростью: на 90 км/ч снижение сопротивления на 10% экономит примерно 5-7% топлива на магистральном цикле, а для парков, работающих на более высоких скоростях, цифры еще лучше. Вклад углеволокна двойной — оно делает возможными большие гладкие цельные поверхности и сохраняет добавленную площадь достаточно легкой, чтобы штраф по полезной нагрузке от самих обтекателей оставался почти нулевым.

Производственные и стоимостные соображения

Индустрия коммерческого транспорта чувствительна к стоимости, и программы углеволоконных кабин успешны только тогда, когда процесс соответствует объему производства. Ключевые решения:

• Выбор процесса: Высоконапорное трансферное формование смолой (HP-RTM) и компрессионное формование с листовым формовочным компаундом дают время цикла 3-10 минут на деталь, что подходит для годовых объемов в тысячи и десятки тысяч. Ручная выкладка и инфузия остаются жизнеспособными для мелкосерийных специальных и военных грузовиков.
• Способность к поверхности класса A: Внутриформенное покрытие и полировка оснастки позволяют окрашенным углеволоконным панелям соответствовать стандартам поверхности класса A, которые ожидают покупатели грузовиков, ценой тщательного контроля процесса гелькоута и покрытия.
• Стоимость за сэкономленный килограмм: При текущих производственных затратах углеволоконные панели кабины обычно стоят в 1,5-3 раза дороже стального эквивалента за деталь; бизнес-обоснование сходится, когда экономия полезной нагрузки и топлива превышает надбавку за срок службы автомобиля.
• Ремонт и владение: Крепящиеся болтами композитные панели ремонтопригодны методом заплатки и перекраски, и операторам парка нужны задокументированные процедуры ремонта; модульная конструкция панелей, обычная для кабин грузовиков, поддерживает это лучше, чем монококовые конструкции.

Гибридные конструкции становятся все более распространенными: углеволокно там, где вес и жесткость важнее всего — крыши, дефлекторы и структурные внутренние панели — в сочетании со сталью или алюминием в первичной ударной структуре. Такой подход захватывает большую часть экономии веса за долю стоимости полностью композитной кабины.

Долговечность и обслуживание в парке

Грузовики работают в более суровой среде, чем большинство легковых автомобилей: удары камней, дорожная соль, вибрация и ультрафиолет на протяжении миллионов километров. Компоненты кабины из углеволокна должны проектироваться под такую эксплуатацию:

• Стойкость к ударам и сколам от камней: Лакокрасочные системы и гелькоуты с модификаторами ударной вязкости плюс более толстые поверхностные слои в ламинате защищают волокна от повреждений камнями, которые иначе открыли бы их влаге.
• Стойкость к УФ и атмосферным воздействиям: Лакокрасочные системы морского класса и стабилизированные от УФ прозрачные покрытия предотвращают деградацию смолы и выцветание за десятилетие наружной эксплуатации.
• Преимущество в коррозии: В отличие от стали, углеволокно не ржавеет; в парках солевого пояса это устраняет коррозионные пятна и циклы перекраски, которые накапливают стальные панели кабины.
• Усталостное поведение: Композиты показывают отличную усталостную стойкость по сравнению со сварными стальными соединениями, которые являются известным местом отказа в кабинах, подвергающихся годам дорожной вибрации.

Для операторов парка практический результат — меньшее техническое обслуживание за срок службы автомобиля, особенно в коррозионных климатах, при условии, что панели окрашены и отделаны системами, спроектированными для условий эксплуатации коммерческого транспорта.

Часто задаваемые вопросы

Сколько топлива реально экономят аэродинамические обтекатели на тяжелом грузовике?

Аэродинамическое сопротивление составляет примерно половину общей потребности в мощности на магистральных скоростях, и большая его часть возникает вокруг кабины и зазора тягач-прицеп. Полный комплект обтекателей — дефлектор крыши, боковые обтекатели, шассийные юбки и уплотнения зазора — обычно снижает сопротивление на 12-20% по сравнению с кабиной без обтекателя. На скорости 90 км/ч это переводится примерно в 6-11% экономии топлива на магистральной части маршрута, и выгода растет со скоростью, потому что сопротивление растет с квадратом скорости. Углеволокно вносит вклад, позволяя создавать большие гладкие цельные поверхности с допусками лучше, чем у штампованных стальных узлов, и удерживая добавленный вес обтекателей достаточно низким, чтобы влияние на полезную нагрузку было пренебрежимо малым. Наибольшую отдачу получают парки, работающие на длинных стабильных магистральных маршрутах.

Безопасны ли углеволоконные кабины грузовиков при столкновении по сравнению со стальными?

Углеволокно не менее безопасно при столкновении, чем сталь, — оно просто другое и должно проектироваться осознанно. В современных грузовиках первичная ударная структура (элементы каркаса кабины и защита от опрокидывания) остается стальной, а углеволокно используется для панелей и крышек, закрепленных на этой структуре. Такой гибридный подход сохраняет предсказуемое поглощение энергии стали в зоне удара, захватывая экономию веса композитов в других местах. Там, где углеволокно используется в структурных ролях, например во внутренних панелях дверей, ламинат проектируется с поглощающими энергию выкладками и испытывается по тем же стандартам прочности и опрокидывания ECE R29 и FMVSS 220, что и стальные кабины. Ключевой момент — ударное поведение композита должно подтверждаться физическими испытаниями, а не предполагаться по поведению стали, и уважающие себя программы делают именно это.

Почему производитель грузовиков выбрал бы углеволоконную панель крыши вместо штампованной стали?

Сочетаются три причины. Во-первых, вес: углеволоконная панель крыши на 45-55% легче стального эквивалента, понижая центр тяжести кабины и освобождая запас полезной нагрузки или батарей. Во-вторых, свобода проектирования: формованная композитная крыша может быть единой гладкой двояковыпуклой поверхностью, устраняя множество штампованных деталей, стыков и уплотнений, которые нужны стальной крыше, что улучшает и аэродинамику, и герметизацию. В-третьих, интеграция: точки крепления, каналы проводки и площадки антенн можно формовать в панель, убирая кронштейны и операции сборки. Затраты — это расходы на материалы и оснастку и необходимость контроля процесса, поэтому решение — бизнес-обоснование, а не техническое предпочтение, и оно сходится легче всего там, где конкуренция по полезной нагрузке, запас хода электромобилей или топливные бюджеты вознаграждают каждый килограмм.

Заключение

Компоненты кабины из углеволокна дают производителям грузовиков редкий рычаг, одновременно улучшающий полезную нагрузку, топливную экономичность и запас хода. Панели крыши и аэродинамические обтекатели — проверенные точки входа: крупные поверхности с низкой нагрузкой, где экономия веса композитов и гладкое цельное формование дают немедленную отдачу, а снижение веса масштабируется в доход от полезной нагрузки и топливные бюджеты за рабочий срок грузовика. Выбор производства — между высокообъемными процессами формования и низкообъемной выкладкой — определяет стоимость, а гибридные конструкции кабин позволяют паркам захватывать большую часть выгоды при управляемой надбавке.

Для OEM-производителей и программ коммерческого транспорта, оценивающих компоненты кабин из углеволокна, ключевые вопросы — технологические возможности, качество поверхности класса A и задокументированные данные долговечности для условий грузовика. Изучите наш ассортимент углеволоконной продукции для материалов формованных панелей и армирований, подходящих для программ коммерческого транспорта, или свяжитесь с нашей инженерной командой, чтобы обсудить поставку материалов и проектирование ламината для вашей программы кабины.
