Композитные трубы для геотермальной энергетики: коррозионно-стойкие обсадные трубы и сети централизованного теплоснабжения

Введение

У геотермальной энергетики есть проблема коррозии, с которой большинство возобновляемых технологий никогда не сталкивается. Ветровые турбины и солнечные панели находятся в воздухе; геотермальные скважины поднимают рассол с температурой выше 150 градусов Цельсия, насыщенный хлоридами, углекислым газом и сероводородом. Каждый метр трубы, соприкасающийся с этой жидкостью, борется с химией так же, как с давлением. В геотермальных поясах Турции, Кении, Исландии и Индонезии отказы стальной обсадной колонны исторически задавали график замены скважин и наземных линий, а стоимость коррозии — одна из причин, по которой уровень затрат на геотермальную энергию до сих пор обсуждается как барьер для расширения.

Композитная труба из стекловолокна и эпоксидной смолы — произведённая тем же процессом намотки, что и углеволоконные карданные валы и сосуды давления, — вовсе не имеет этой проблемы коррозии. Стеклопластиковые трубы на эпоксидной основе, или GRE, десятилетиями используются в нефтепромысловых рассольных линиях и теперь переходят в геотермальную эксплуатацию в двух различных ролях: обсадная колонна в коррозионных скважинах и наземные трубопроводы в рассольных контурах и сетях централизованного теплоснабжения. В статье объясняются реально применимые пределы материала, практика монтажа, делающая композитную обсадную колонну жизнеспособной, и экономика, определяющая, к чему потянется разработчик геотермального проекта — к стали или к композитной трубе.

Что геотермальные флюиды делают со сталью

Механизм отказа начинается с химии рассола, а не с давления. Флюиды вулканических геотермальных месторождений несут хлориды в концентрациях десятков тысяч миллиграммов на литр, растворённый углекислый газ, снижающий pH до 4-5, и сероводород, атакующий углеродистую сталь через сульфидное растрескивание под напряжением. Традиционный ответ — ингибиторы коррозии, покрытия и утолщённые стенки — добавляет затрат и объёма инспекции и всё равно проигрывает на сроке службы, который планируют операторы. Таблица ниже показывает, как обсадная колонна GRE соотносится с углеродистой сталью по свойствам, важным в геотермальной эксплуатации:

Свойство	Стальная обсадная колонна (класс L80)	Композитная обсадная колонна GRE
Коррозионная стойкость в горячем рассоле	Нужны ингибиторы, покрытия и мониторинг	Инертна по своей природе, ингибиторы не требуются
Плотность	7,85 г/см3	около 1,9-2,1 г/см3
Вес на метр, номинал 7 дюймов	около 43 кг	около 11-13 кг
Рабочая температура	свыше 250 градусов C	эпоксид 110-150 градусов C; спецмарки до около 180 градусов C
Теплопроводность	около 43 Вт/мK	около 0,3-0,5 Вт/мK
Поведение в H2S / кислых средах	риск сульфидного растрескивания	иммунитет

Две строки этой таблицы объясняют большую часть истории внедрения. Строка веса важна, потому что обсадная колонна монтируется секциями, которые спускаются и поднимаются; секция GRE весит менее трети эквивалентной стальной, что ослабляет ограничения по нагрузке на буровую установку и устье скважины. Строка коррозии важна потому, что в самых глубоких и горячих скважинах стальной вариант просто требует инженерной программы контроля коррозии на весь срок службы скважины, тогда как композитный вариант устраняет проблему на уровне материала.

Где композитная обсадная колонна уместна в скважине

Композитная обсадная колонна — не универсальная замена стали в скважине. Эпоксидная матрица ограничивает рабочую температуру примерно 110-150 градусами Цельсия для стандартных марок, а специализированные смоляные системы приближаются к 180 градусам, что ограничивает материал скважинами умеренной температуры или верхними, более прохладными секциями глубоких скважин. В этих пределах обсадная колонна GRE используется для эксплуатационной и нагнетательной колонн и для хвостовиков на участках, где флюид горячее всего со стороны устья, — а доступные классы давления намотанных труб, обычно 20-200 бар в зависимости от диаметра, покрывают давления скважин умеренной температуры, которые доминируют в портфеле разработки в Турции и Кении.

Практика монтажа — то, где композитная обсадная колонна либо выигрывает, либо проигрывает. Колонна GRE спускается как секционная с резьбовыми или клеевыми соединениями, а лёгкие секции позволяют быстрее спускать и использовать более компактное оборудование. Низкая теплопроводность также снижает потери тепла в верхней части ствола, что звучит как малый эффект, но важно для скважин, пробуренных на прямое теплоснабжение, а не на генерацию электроэнергии. Практическое ограничение — температурные скачки и тепловое циклирование: проектировщики деактивируют трубу там, где скважина, как ожидается, будет давать горячие выбросы, и сохраняют сталь для самых высокоэнтальпийных скважин, где этот диапазон превышается.

Централизованное теплоснабжение и наземные рассольные линии

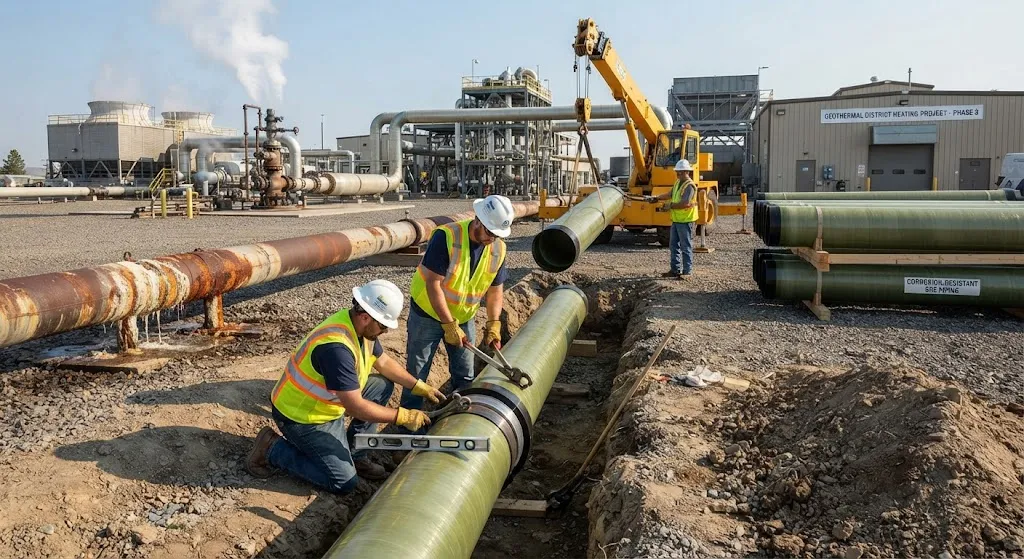

На поверхности трубы GRE наиболее заметны в двух применениях: линии транспортировки и закачки рассола между скважинами и электростанциями и участки сетей централизованного теплоснабжения, где химия почвы или химия теплоносителя одолевает сталь. Централизованное теплоснабжение в стандартной форме использует предварительно изолированную стальную трубу, зарытую под землёй, и работает десятилетиями в благоприятных грунтах. Отказы концентрируются там, где грунтовые воды агрессивны, где сеть транспортирует рассол напрямую или где коррозионная утечка — повторяющееся событие. Композитная труба устраняет проблему зарытого металла: стекло и эпоксидная система не могут ржаветь, а гладкий внутренний канал удерживает отложение осадка и биоплёнку ниже, чем сталь.

• Рассольные и нагнетательные линии: труба GRE транспортирует охлаждённый рассол с электростанции на нагнетательные скважины, устраняя мониторинг коррозии и дозирование ингибиторов, которые требуют стальные линии в этой службе.
• Распределительные ответвления тепла: композитные трубы используются в низкотемпературных распределительных ответвлениях, где температура подачи остаётся в пределах смоляного диапазона, а сварная сталь сохраняется для самых высокотемпературных магистралей.
• Трубопроводы у устья и на площадке станции: лёгкий вес композитных секций сокращает опорные конструкции и трудозатраты монтажа на тесных промплощадках.
• Замена отказавшей стали: протекающие металлические линии всё чаще заменяются на GRE с использованием старой траншеи, потому что изоляция и строительные работы уже выполнены.

Результат на поверхности тот же, что и в скважине: труба перестаёт быть статьёй техобслуживания. Для разработчиков, измеряющих стоимость коррозии как долю операционных расходов, это решающая цифра, и именно поэтому GRE выигрывает коррозионные сегменты сети, даже если заявленная стоимость монтажа выше, чем у альтернатив, оцениваемых по стоимости стального лома.

Часто задаваемые вопросы

Какую температуру реально выдерживает труба GRE?

Стандартная стеклопластиковая труба на эпоксидной основе рассчитана примерно на 110-150 градусов Цельсия в непрерывной эксплуатации в зависимости от смоляной системы и расчётной базы поставщика. Специализированные смоляные составы — винилэфирные и модифицированные эпоксидные — расширяют диапазон почти до 180 градусов. Выше этого диапазона полимерная матрица теряет структурную целостность, и материал необходимо деактивировать или заменить другим решением. В геотермальной практике GRE поэтому выбирают для скважин умеренной температуры и для более прохладных участков глубоких скважин, тогда как высокоэнтальпийные скважины продолжают использовать сталь с контролем коррозии или легированные вкладыши.

Достаточно ли прочна композитная обсадная колонна для геотермальных давлений?

Намотанная труба GRE выпускается в классах давления примерно от 20 до 200 бар в зависимости от диаметра и толщины стенки, что покрывает давления эксплуатации и закачки скважин умеренной температуры, доминирующих в разработке в Турции, Кении и Индонезии. Обсадная колонна деактивируется с учётом температуры, теплового циклирования и конкретной геометрии каждой скважины, а расчётная база документируется стандартами трубного типа API, регулирующими композитный трубопровод. Для скважин с самым высоким давлением и температурой сталь сохраняет преимущество, поэтому композитная обсадная колонна позиционируется как сегментное решение, а не универсальная замена.

Почему труба GRE противостоит коррозии, разрушающей сталь?

Коррозия — электрохимический процесс, которому нужны реактивная металлическая поверхность и электролит. В стекло-эпоксидном композите нет металлической поверхности для окисления: материал электрически не проводит ток и химически инертен в рассоле, углекислом газе и сероводороде. Отказы, ограничивающие композитные трубы, механические и тепловые, а не химические, — усталость при циклировании, потеря прочности смолы при нагреве и неотремонтированные царапины и ударные повреждения. Устранение электрохимического пути и делает GRE по своей природе коррозионно-стойким в той геотермальной службе, от которой сталь приходится активно защищать.

Заключение

Композитная труба прокладывает себе путь в геотермальной энергетике по двум чётким коридорам. В скважине обсадная колонна GRE убирает программу борьбы с коррозией из скважин умеренной температуры и сокращает монтажный вес на две трети; на поверхности рассольные линии GRE и ответвления теплоснабжения останавливают повторяющийся цикл «утечка-ремонт», который агрессивные грунты и горячий рассол навязывают стали. Материал — не универсальная замена: температура и тепловое циклирование задают диапазон, — но в этих пределах он превращает трубу из статьи техобслуживания в пассивный актив, что и есть та экономика, которую ищет коррозионно-ограниченная отрасль.

Если вашей геотермальной программе, централизованному теплоснабжению или промышленным жидкостям нужна коррозионно-стойкая композитная труба, ознакомьтесь с нашими решениями по намотанным трубам или свяжитесь с нашей инженерной командой, чтобы обсудить обсадные колонны GRE, рассольные линии и проекты реконструкции сетей.
