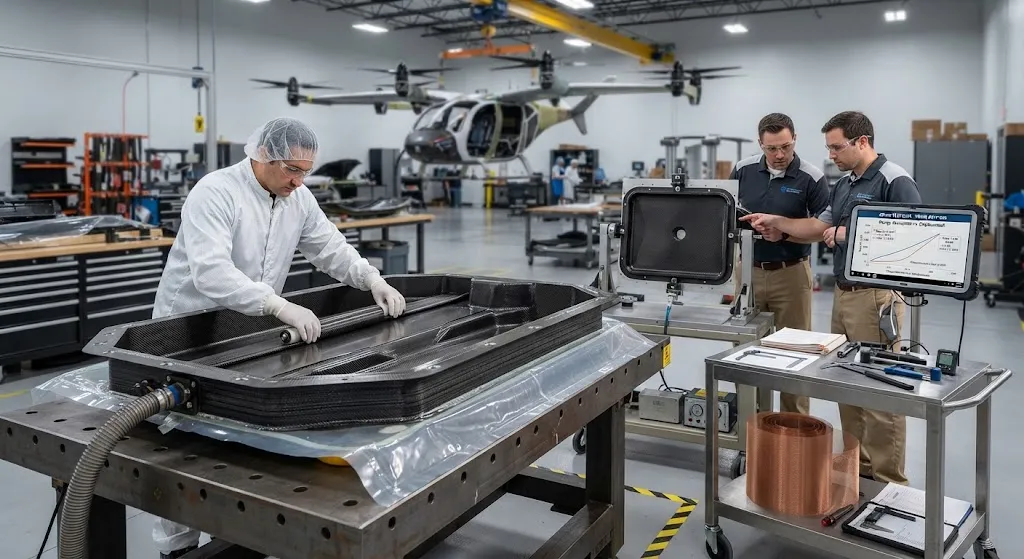

Композитные корпуса батарей для eVTOL: защита при ударе и компромиссы энергетической плотности

Введение

Аккумуляторный блок eVTOL находится в центре нового вида уравнения безопасности. Блок — самая тяжелая съемная масса на летательном аппарате, он хранит достаточно энергии для набора высоты и должен выдерживать аварийные сценарии, для которых автомобильные блоки не проектировались, — включая большие скорости снижения и ориентации удара, которые автомобильные стандарты никогда не испытывают. Корпус — это структурная граница, защищающая ячейки, и его проектирование тянет весь планер в двух направлениях одновременно: он должен быть достаточно прочным, чтобы выдержать ударные и тепловые нагрузки, и достаточно легким, чтобы самолет не тратил запас полезной нагрузки на перевозку конструкции вместо батареи.

Именно это напряжение делает разработку корпуса батареи eVTOL испытательным полигоном для композитной архитектуры. В статье рассматриваются нагрузки, которые корпус должен пройти, сравниваются варианты материалов с репрезентативными данными и излагается рамка решений для композитных, металлических и гибридных корпусов.

Что должен выдержать корпус батареи eVTOL

Требования к корпусу приходят с трех сторон: динамика удара, сдерживание теплового разгона и электромагнитная совместимость. При ударе корпус должен удерживать ячейки на месте при высокой перегрузке, предотвращать вторжение окружающей конструкции, а в некоторых случаях сам поглощать энергию, чтобы импульс ускорения на ячейках оставался выживаемым. Тепловой разгон предъявляет другое требование: корпус должен сдерживать выпущенные газы, направлять их через спроектированный вентиляционный путь и предотвращать попадание пламени и горячих частиц на другие ячейки или планер в течение заданного времени. Электромагнитная совместимость добавляет требование экранирования, потому что контроллеры двигателей и силовая электроника генерируют высокочастотные излучения, которые не должны мешать системам управления полетом, а сама батарея не должна излучать или поглощать помехи, нарушающие работу авионики.

В таблице ниже обобщены репрезентативные нагрузки и свойства, которые они требуют от материала корпуса:

Требование	Нагрузка	Ключевое свойство материала
Сдерживание при ударе	Высокое вертикальное и горизонтальное замедление	Удельное поглощение энергии, жесткость
Удержание ячеек	Смещение ячеек при ударе	Прочность, целостность крепления
Вентиляция теплового разгона	Скачок давления, поток газов	Высокотемпературная стабильность, прочность на разрыв
Огнестойкость	Воздействие пламени на стенку корпуса	Поведение огневого барьера, низкая теплопроводность
Экранирование от помех	Излучение двигателей и преобразователей	Электропроводность поверхностей

Три из пяти строк указывают в направлениях, с которыми композиты справляются хорошо, — удельное поглощение энергии, жесткость и низкая теплопроводность. Экранирование от помех — единственное требование, где немодифицированный CFRP слаб, и именно оно создает большую часть сложности проектирования композитных корпусов.

Композит против металла: данные

Алюминий — устоявшийся материал корпусов автомобильных блоков и естественный базовый уровень для сравнений eVTOL. Сварной алюминиевый поддон в автомобильном стиле достигает хороших ударных характеристик при известной стоимости, но несет массовую пенальти, которая огромна на летательном аппарате. Сравнение ниже использует репрезентативные значения для корпуса блока среднего размера eVTOL, нормированные к алюминиевому базовому уровню:

Архитектура	Масса (относительная)	Удельное поглощение энергии (кДж/кг)	Теплопроводность (Вт/мК)	Экранирование от помех
Сварной алюминиевый поддон (базовый)	1.00	40-60	120-170	Отличное (присуще)
CFRP-монокок	0.55-0.65	70-100	0.5-7 в плоскости	Плохое без обработки
CFRP с медной сеткой	0.60-0.70	70-100	0.5-7 в плоскости	Хорошее (плюс 0.5-1 кг)
Гибрид: алюминиевая рама и CFRP-панели	0.75-0.85	50-75	Локальные алюминиевые пути	Хорошее при склейке стыков

Из таблицы следуют два вывода. Монокок из CFRP экономит примерно 35-45 процентов массы корпуса относительно алюминия, что на типичном eVTOL превращается в значимую дополнительную полезную нагрузку или дальность. А разрыв в экранировании реален, но решаем — медная или алюминиевая сетка на внутренней поверхности восстанавливает экранирование при умеренной массовой надбавке, а гибридные конструкции опираются на металлические рамы там, где проводимость важнее всего.

Защита при ударе и поглощение энергии

Ударопрочность композитов отличается от металлов способом, важным для проектирования корпусов. Алюминий деформируется пластически и поглощает энергию через большую пластичную деформацию; углеродное волокно разрушается в прогрессивном режиме смятия, поглощая энергию через разрушение волокна, расслоение и уплотнение обломков. При правильном проектировании — с зонами смятия, триггерными элементами и прогрессивными режимами разрушения — удельное поглощение энергии CFRP может существенно превышать алюминиевое, и именно это свойство делает композитные корпуса привлекательными для событий с высоким замедлением.

Следствие для проектирования: композитный корпус должен быть спроектирован для контролируемого смятия, а не просто сделан толще. Энергопоглощающие ребра, триггеры смятия в основании и гибридные укладки с пластичным внутренним слоем — стандартный инструментарий. Корпус также взаимодействует с планером: жесткий композитный поддон может передавать ударные нагрузки в конструкцию, поэтому проектирование интерфейса — как крепится блок и куда идет путь нагрузки — так же важно, как сам поддон. Программы eVTOL обычно моделируют полную последовательность удара блок-планер явным конечно-элементным анализом, валидируя поведение корпуса при смятии до полноразмерных салазочных испытаний.

Сдерживание теплового разгона и огнестойкость

Сдерживание теплового разгона в композитном корпусе — это одновременно вызов для материалов и для систем. CFRP имеет низкую теплопроводность по толщине, что замедляет перенос тепла от отказавшей ячейки к стенке корпуса — преимущество перед алюминием, который быстро проводит тепло к наружной поверхности и может структурно распространять тепловое событие. Но корпус также должен выдерживать прямое воздействие пламени и потоки выпущенных газов при высокой температуре — условия, которые разрушают незащищенную полимерную матрицу.

• Проектирование вентиляционного пути: Разрывная мембрана или клапан сброса давления в корпусе направляет выпущенные газы от ячеек и пассажиров; путь должен быть рассчитан на наихудший поток вентиляции блока и герметизирован от влаги.
• Тепловые барьеры: Вспучивающиеся покрытия, керамические войлочные одеяла или слюдяные вкладыши на внутренней стороне корпуса замедляют проникновение огня к ячейкам и защищают композитную стенку от прямого пламени.
• Управление переносом тепла: Низкопроводящие композитные стенки уменьшают тепловое пропитывание соседних ячеек, продлевая время до достижения соседней ячейкой теплового разгона — ключевой показатель, который регуляторы изучают в испытаниях блоков.
• Структурное удержание при пожаре: Корпус должен сохранять базовую целостность, а не только выживаемую температуру, чтобы блок не развалился во время пожара.

Для сертификации eVTOL регуляторы оценивают это поведение в применимых специальных условиях, и демонстрация проводится на уровне блока — композитный корпус, показывающий результат в стандартизированном испытании теплового распространения, является результатом, а не единственное свойство материала.

Экранирование от помех и силовая электроника

Требование экранирования часто является решающим фактором при выборе архитектуры. Однонаправленные и тканые углеродные волокна — плохие объемные проводники по сравнению с алюминием, и хотя сам композит обеспечивает некоторое экранирование, его обычно недостаточно для строгих пределов излучения и восприимчивости, применяемых к системам, критичным для полета. Практические решения хорошо проверены: металлическая сетка или расширенный металлический слой, совместно отвержденный или склеенный с внутренней поверхностью, проводящие краски и покрытия или локальные металлические вставки в местах разъемов.

Эффективность экранирования зависит от качества непрерывного электрического контакта, поэтому швам, крепежу и интерфейсам крышки уделяется не меньше внимания, чем материалу панели. Уплотнительные EMI-прокладки сжатия по периметру корпуса, проводящий клей в стыках и склеенные металлические полосы заземления завершают экранирующую оболочку. Масса и стоимость этих обработок умеренны, но их необходимо закладывать в проектирование корпуса с самого начала — ретрофитное добавление экранирования на готовый композитный поддон обходится гораздо дороже, чем проектирование его заранее.

Часто задаваемые вопросы

Сколько массы может сэкономить композитный корпус батареи на eVTOL?

По сравнению со сварным алюминиевым поддоном монокок из CFRP обычно экономит 35-45 процентов массы корпуса, а гибридная конструкция с алюминиевой рамой и композитными панелями экономит 15-25 процентов. На типичном eVTOL масса корпуса — значимая доля аккумуляторной системы, поэтому эта экономия напрямую превращается в дополнительную полезную нагрузку или дальность — часто решающий фактор между достижением и провалом целевых показателей. Компромисс — дополнительные усилия по проектированию экранирования и тепловой защиты.

Почему композитный корпус сертифицировать сложнее, чем алюминиевый?

Сертификация композитных корпусов требует демонстрации поведения, которое конструкторы металлов считают само собой разумеющимся: прогрессивное поглощение энергии при ударе, удержание при пожаре под воздействием пламени и экранирование от помех через обработку поверхности. Композитно-специфичные режимы разрушения — расслоение, фрагментация при смятии и огневая деградация полимерной матрицы — должны быть охарактеризованы и показаны в допустимых пределах во всем эксплуатационном диапазоне. Большинство программ управляют этим через явное моделирование плюс испытания теплового распространения и удара на уровне блока, сначала валидируя композитное поведение на уровне образцов и субкомпонентов.

Когда гибридный алюминиево-композитный корпус разумнее полного композита?

Гибридная конструкция имеет смысл, когда блок велик, требования к экранированию строги или пути ударных нагрузок выигрывают от пластичной металлической рамы. Алюминиевая рама обеспечивает присущие пути экранирования и проверенное крепление, тогда как CFRP-панели несут экономию массы. Гибриды экономят 15-25 процентов против полного алюминия — меньше, чем полный композитный монокок, — но с меньшим техническим риском и более быстрой разработкой. Полный композит побеждает, когда целевая масса агрессивна и у программы есть глубина анализа и испытаний для квалификации композитного поведения.

Заключение

Композитные корпуса батарей для eVTOL обеспечивают снижение массы на 35-45 процентов относительно алюминия, одновременно улучшая удельное поглощение энергии и тепловую изоляцию, ценой продуманной работы по экранированию от помех, противопожарной защите и контролю смятия. Гибридные алюминиево-композитные архитектуры захватывают большую часть выгоды при меньшем риске. Решение о корпусе — системный компромисс, а не предпочтение материала: выигрывает архитектура, удовлетворяющая ударным, тепловым и электромагнитным требованиям в пределах массового бюджета летательного аппарата.

Для программ, оценивающих материалы корпусов, данные задают рамку обсуждения: сравнивайте удельное поглощение энергии, тепловую реакцию по толщине и стратегию экранирования, а не только жесткость. Изучите наши углеродные ламинаты и препреги для аэрокосмических конструкций или свяжитесь с нашей инженерной командой, чтобы обсудить данные испытаний и форматы материалов для программ корпусов батарей.
