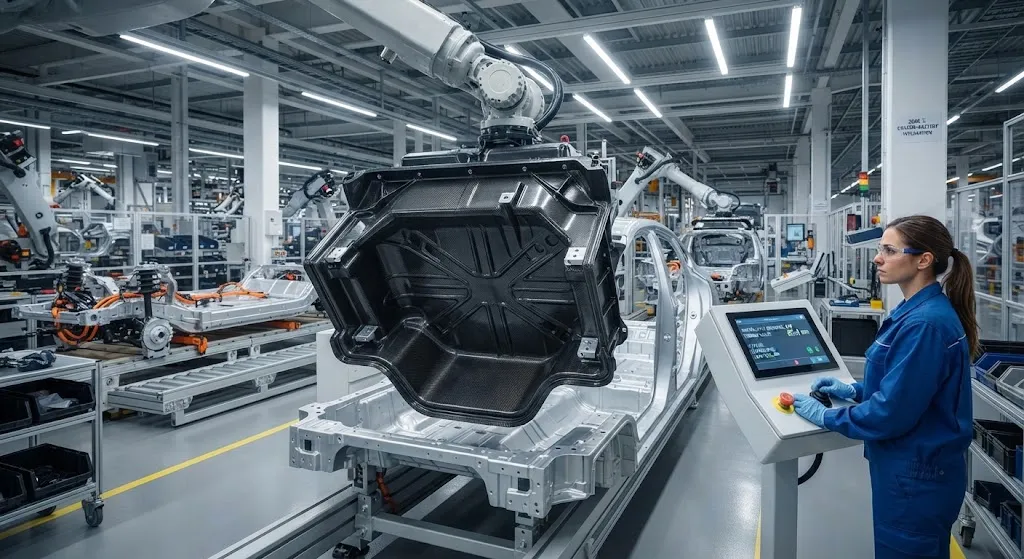

CFRP-корпус аккумуляторной батареи электромобиля: конструкции для термического и ударного контроля

Введение

Корпуса аккумуляторных батарей электромобилей представляют собой крупнейшее单一 применение углепластика (CFRP) в автомобильной отрасли, составляя около 40% мирового автомобильного рынка CFRP по стоимости. Корпус аккумулятора является наиболее критичным с точки зрения безопасности structural компонентом EV — он должен одновременно защищать аккумуляторные ячейки от внешних ударов, сдерживать события термического runaway для предотвращения проникновения в кабину, сохранять structural целостность при боковых и фронтальных столкновениях и минимизировать вес для увеличения запаса хода. Алюминий доминировал в этом применении в течение последнего десятилетия, но CFRP быстро завоевывает долю рынка по мере увеличения плотности энергии аккумуляторов и ужесточения требований безопасности.

Для автомобильных OEM-производителей CFRP-корпус аккумулятора предлагает убедительную комбинацию свойств, которую алюминий не может обеспечить: на 30-40% меньший вес при эквивалентных характеристиках столкновений, присущая огнестойкость определенных смоляных систем и возможность формования сложных геометрий, интегрирующих несколько функций в один компонент. В этой статье объясняются принципы проектирования CFRP-корпусов аккумуляторов, требования к подавлению термического runaway, определяющие выбор материала, и производственные стратегии, обеспечивающие конкурентоспособность композитных корпусов по стоимости с алюминием при объемах производства 50 000–200 000 единиц в год.

Требования к проектированию корпусов аккумуляторов EV

Корпуса аккумуляторов должны удовлетворять четырем одновременным инженерным требованиям, создающим уникально сложное проектное пространство:

• Поглощение энергии при столкновениях: Сценарии бокового и фронтального столкновения требуют, чтобы корпус поглощал 30-60 кДж энергии посредством управляемой деформации без повреждения модулей аккумуляторных ячеек. FMVSS 214 (боковое столкновение) и ECE R94 (фронтальное столкновение) определяют нормативную базу.
• Сдерживание термического runaway: Когда ячейка входит в режим термического runaway (температура превышает 600°C), корпус должен сдерживать возникающий пожар, горячие газы и расплавленный электролит в течение не менее 5 минут — достаточно времени для эвакуации пассажиров. UN GTR 20 и GB 38031-2020 определяют требования к сдерживанию.
• Structural жесткость: Корпус обеспечивает 15-25% общей крутильной жесткости автомобиля, требуя изгибной жесткости, достаточной для поддержания выравнивания и целостности соединений модулей аккумуляторов при динамических нагрузках.
• Герметичность: Защита от проникновения воды и пыли IP67 или IP68, поддерживаемая в течение 15-летнего срока службы автомобиля с термическими циклами от -40°C до +80°C.

Архитектура проекта CFRP-корпуса

Современные CFRP-корпуса аккумуляторов используют сэндвич-конструкцию с лицевыми панелями из углеволокна и сердцевиной из сот или пеноматериала, оптимизированную для конкурирующих требований поглощения столкновений и термического сдерживания:

Компонент	Материал	Толщина	Функция
Нижний поддон (сторона удара)	CFRP с добавлением рубленого волокна	3-5 мм лицевая + 15-25 мм сердцевина	Поглощение ударов, устойчивость к пробитию
Боковые стенки	CFRP квазиизотропная выкладка	2-4 мм	Боковое столкновение, крутильная жесткость
Верхняя крышка (сторона кабины)	CFRP с интумесцентным покрытием	2-3 мм	Сдерживание пожара, тепловой барьер
Внутренние ребра и крепеж	CFRP или алюминиевая гибрид	Переменная	Поддержка модулей, отвод тепла
Уплотнение	EPDM прокладка + CFRP фланец	—	Герметичность IP67/68

Последовательность выкладки критична для характеристик при столкновениях. Нижний поддон обычно использует квазиизотропный стекинг [-45/0/45/90]₅ с сетчатыми слоями из рубленого углеволокна на поверхности удара для обеспечения прогрессивного раздавливания, а не хрупкого разрушения. Боковые стенки используют меньше слоев ([-45/0/45/90]₃), оптимизированных для изгибной жесткости. Верхняя крышка включает интумесцентное покрытие или слои из керамического углетканого полотна, которые расширяются при воздействии пламени, создавая изоляционный коксовый слой, задерживающий передачу тепла в кабину.

Стратегия сдерживания термического runaway

Сдерживание термического runaway является наиболее требовательным требованием для CFRP-корпусов аккумуляторов и определяет выбор материала больше, чем любой другой фактор. Стратегия сдерживания направлена на три механизма передачи тепла:

• Теплопроводность: Стенка CFRP должна иметь низкую теплопроводность по толщине (0,3-0,8 Вт/(м·К)) для замедления передачи тепла от ячейки к кабине. Сердцевинные материалы, такие как фенольные соты (теплопроводность 0,05-0,1 Вт/(м·К)), обеспечивают дополнительную теплоизоляцию.
• Конвекция: Каналы вентиляции в конструкции корпуса направляют горячие газы от кабины к управляемым путям отвода. Корпус должен сохранять structural целостность при прохождении газов с температурой 800-1000°C через эти каналы.
• Излучение: Интумесцентные покрытия на стороне кабины отражают лучистое тепло и образуют изоляционный кокс, снижая тепловой поток, достигающий пола кабины, на 80-90%.

Сравнение веса и характеристик

Преимущества CFRP-корпусов по весу становятся количественно измеримыми при сравнении эквивалентных проектов для аккумуляторной батареи среднего размера EV (75-100 кВт·ч):

Параметр	Алюминиевый корпус	CFRP-корпус	Преимущество
Масса корпуса	45-65 кг	28-42 кг	на 30-40% легче
Поглощение энергии при столкновении	35-45 кДж	40-55 кДж	на 10-25% выше
Вклад в крутильную жесткость	15-20%	18-25%	Более высокий вклад
Время сдерживания термического runaway	5-8 мин (с утеплением)	5-15 мин (встроенное)	Более длительный запас
Увеличение запаса хода (на кг экономии)	—	—	0,5-0,8 км/кг
Количество деталей	15-25 деталей	3-8 деталей	на 60-80% меньше деталей

Для среднего EV с батареей 75 кВт·ч экономия веса 20-30 кг за счет CFRP-корпуса转化为 10-24 км дополнительного запаса хода или эквивалент уменьшения емкости аккумулятора на 1,5-3 кВт·ч — прямая компенсация затрат в размере 150-450 долларов по текущим ценам на ячейки. В сочетании с сокращением количества деталей и операций сборки CFRP-корпуса достигают паритета по стоимости с алюминием при объемах производства более 80 000 единиц в год.

Производство для крупносерийного производства

Два производственных маршрута формируются для крупносерийных CFRP-корпусов аккумуляторов:

• Прессование листового прессовочного состава (SMC): Коротковолоконный SMC (содержание волокна 30-40%) прессуется при 140-160°C со временем цикла 2-4 минуты. Этот подход обеспечивает более низкую стоимость материалов ($12-18/кг) за счет более низких механических свойств по сравнению с ламинатами из непрерывного волокна.
• Инжекция смолы (RTM) с непрерывным волокном: Препрегные ткани размещаются в подогнанной металлической форме и заполняются быстро отверждающейся эпоксидной смолой. Время цикла 5-10 минут с содержанием волокна 50-58% обеспечивает превосходные характеристики при столкновениях и термическом контроле. Это предпочтительный маршрут для премиальных OEM-производителей, нацеленных на рейтинг NCAP 5 звезд.

Часто задаваемые вопросы

Как CFRP ведет себя в испытаниях на пожаростойкость корпуса аккумулятора по сравнению с алюминием?

В стандартизированных испытаниях на пожаростойкость (UN GTR 20, GB 38031-2020) CFRP-корпуса с интумесцентными покрытиями последовательно превосходят алюминий, сохраняя structural целостность в течение 8-15 минут по сравнению с 3-8 минутами для неизолированного алюминия. Ключевое отличие заключается в том, что низкая теплопроводность CFRP (0,3-0,8 Вт/(м·К) против 150-200 Вт/(м·К) для алюминия) естественным образом замедляет передачу тепла, тогда как интумесцентные покрытия добавляют механизм фазового изменения теплоизоляции. Алюминию требуются дополнительные керамические волоконные одеяла или аэрогельная изоляция для достижения сопоставимого времени сдерживания, увеличивая вес и частично компенсируя присущее алюминию преимущество по весу.

Могут ли CFRP-корпуса аккумуляторов быть отремонтированы после незначительного столкновения?

CFRP-корпуса могут быть отремонтированы при незначительных повреждениях (поверхностные царапины, небольшие вмятины) с использованием клеевых композитных заплат, восстанавливающих structural целостность до первоначальных характеристик. При умеренных повреждениях, затрагивающих более 15% площади корпуса, обычно рекомендуется замена, поскольку ремонт структур для поглощения столкновений требует тщательной проверки способности поглощения энергии. Несколько OEM-производителей разработали авторизованные процедуры ремонта с использованием наборов предварительно отвержденных CFRP-заплат, которые могут быть применены в кузовных мастерских в течение 2-4 часов.

Каковы перспективы переработки CFRP-корпусов аккумуляторов?

CFRP-корпуса аккумуляторов на 100% подлежат переработке с использованием установленных процессов пиролиза и растворения. Пиролиз восстанавливает углеволокно с сохранением 60-80% первоначальной прочности, пригодное для неструктурных автомобильных применений. Растворение (химическая переработка) обеспечивает более высокое качество сохранения волокна. Автомобильная промышленность разрабатывает замкнутые системы переработки, где списанные CFRP-корпуса собираются, перерабатываются, а восстановленное волокно используется в новых неструктурных компонентах. Текущая инфраструктура переработки способна обрабатывать прогнозируемые объемы вывода из эксплуатации до 2035 года.

Заключение

CFRP-корпуса аккумуляторов представляют собой конвергенцию требований безопасности, производительности и облегчения в проектировании электромобилей. Снижение веса на 30-40%, улучшение на 10-25% по поглощению энергии при столкновениях и превосходное сдерживание термического runaway делают CFRP материалом выбора для аккумуляторных систем нового поколения EV. По мере роста объемов производства и снижения производственных затрат CFRP-корпуса перейдут от премиального к массовому автомобильному применению, внося вклад в более широкую цель максимального увеличения запаса хода EV за счет structural облегчения.

Для автомобильных инженеров, оценивающих варианты CFRP-корпусов аккумуляторов, выбор материала должен учитывать конкретную архитектуру аккумулятора, цели безопасности при столкновениях и требования к объему производства. Изучите наши автомобильные материалы из углеволокна, включая системы тканей с высокой ударной вязкостью и огнестойкие смоляные опции для корпусов аккумуляторов, или свяжитесь с нашей инженерной командой, чтобы обсудить поддержку structural проектирования для вашего проекта EV.
