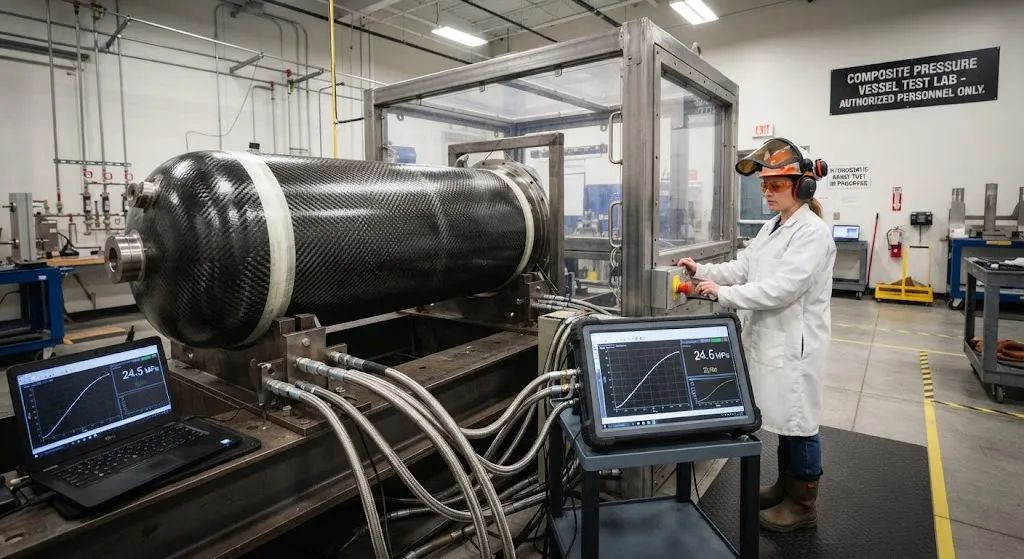

Углеволоконные баллоны для КПГ: автобусы III/IV типа, безопасность заправки и экономика переоборудования парков

Введение

Сжатый природный газ тихо движется мимо внимания комментаторов композитной отрасли, однако он поддерживает один из крупнейших повторяющихся потоков спроса на углеволоконные сосуды высокого давления в мире. Природогазовые автомобили остаются массовым выбором для автобусных парков, городских развозных грузовиков и такси в Азии и на Ближнем Востоке, где топливная экономика привлекательна, а инфраструктура заправки уже существует. Каждый такой автомобиль несет сосуд высокого давления, и все чаще это углеволоконный баллон III или IV типа, а не тяжелый стальной баллон.

Две силы формируют рынок баллонов для КПГ в 2026 году. Во-первых, инженерная конвергенция с водородом: баллоны IV типа для КПГ и водорода производятся на одних и тех же линиях намотки с пересекающимися материалами и стандартами, а это значит, что объемы КПГ держат мощности углеволоконных сосудов теплыми, пока масштабируется водород. Во-вторых, экономика переоборудования парков: перевод автобусного парка с дизеля на природный газ стоит долю стоимости электрификации, а более легкие композитные баллоны напрямую улучшают полезную нагрузку и запас хода, делающие переход выгодным. В этой статье рассматриваются обе силы и система безопасности, управляющая баллонами для КПГ.

Технология баллонов для КПГ: III и IV тип

Автомобили на КПГ хранят газ при рабочем давлении, как правило, 20-25 МПа (200-250 бар), а типы баллонов для бортового хранения определяются их лейнером и армирующей конструкцией. Баллоны I типа — полностью стальные, II типа используют сталь с обмоткой композитом по окружности, III типа имеют металлический лейнер, полностью обмотанный углеволокном, а IV типа — полимерный лейнер, полностью обмотанный углеволокном. В таблице ниже сравниваются их ключевые характеристики:

Тип баллона	Материал лейнера	Вес относительно стали	Рабочее давление	Типичное применение
Тип I	Сталь	Базовый уровень	20 МПа	Старые автомобили, недорогие рынки
Тип II	Сталь	-30 до -40%	20-25 МПа	Средние парки, частичные затраты на композит
Тип III	Алюминий	-50 до -60%	20-25 МПа	Автобусы и грузовики, проверенная история
Тип IV	Полимер	-60 до -70%	20-25 МПа	Автобусы, такси, линии, готовые к водороду

Уравнение веса движет картину внедрения. Автобус несет несколько баллонов, а вес автомобиля напрямую влияет на пассажирскую полезную нагрузку и расход топлива; замена стальных баллонов на IV типа может сократить вес бортовой системы хранения более чем вдвое. Эта экономия частично оплачивает более высокую стоимость баллона в течение срока службы автомобиля, и именно поэтому композитные баллоны для КПГ доминируют в новых автобусных парках зрелых рынков природогазовых автомобилей.

Экономика автобусных парков и бизнес переоборудования

Экономическое обоснование автобусов на КПГ опирается на разницу цен топлива, доступность инфраструктуры и стоимость переоборудования. Перевод дизельного автобуса на природный газ стоит долю стоимости замены его электрическим, не требует модернизации сетей, а цикл заправки занимает минуты, а не часы. Композитные баллоны улучшают экономику переоборудования тремя способами:

• Сохранение полезной нагрузки: Более легкие баллоны IV типа сводят к минимуму потерю пассажирской вместимости из-за добавленной системы хранения, защищая выручку от тарифов на маршрутах с плотной загрузкой.
• Запас хода и свобода размещения: Композитные баллоны можно формовать в модули для установки на крыше или под полом, освобождая пространство шасси и позволяя достигать целевого запаса хода без вторжения в пассажирский салон.
• Стандартизация парка: Операторы, эксплуатирующие и парки на КПГ, и ранние водородные пилоты, могут стандартизироваться на архитектуре баков IV типа, упрощая склад запчастей и обучение техников для обоих видов топлива.

В Азии и на Ближнем Востоке установленный парк природогазовых автомобилей остается большим, а в некоторых рынках снова растет, поскольку сжатый биометан — возобновляемый природный газ — дарует топливу историю с меньшим углеродным следом. Каждая замена и каждый новый заказ автобусов обновляет спрос на сертифицированные композитные баллоны, а рынок запчастей для действующих парков продлевает этот спрос на десятилетие и более.

Безопасность, сертификация и периодический контроль

Безопасность — управляющая рамка для баллонов КПГ, и нормативный ландшафт хорошо устоялся. Транспортные средства и баллоны должны соответствовать требованиям Правил ООН R110 для автомобилей на КПГ, а ISO 11439 является базовым стандартом баллонов, охватывающим проектирование, производство и испытания. Ключевые элементы безопасности включают:

• Требования к конструкции и разрушению: Баллоны проектируются с коэффициентом давления разрушения 2,25 и выше относительно рабочего давления, что подтверждается гидравлическими испытаниями на разрушение образцов.
• Устройства сброса давления: Термические устройства сброса давления предотвращают катастрофический разрыв при пожаре, стравливая газ контролируемым образом.
• Периодический контроль: Баллоны в эксплуатации проходят визуальные проверки, проверки герметичности и испытания давлением через предписанные интервалы, при этом композитные баллоны проверяются на ударные повреждения, истирание и деградацию лейнера.
• Поведение «течь до разрушения»: Баллоны IV типа спроектированы так, чтобы любое повреждение лейнера стравливало газ постепенно, а не допускало внезапный структурный отказ.

Для производителей бремя сертификации значительно, но четко определено: испытания на типовое утверждение, испытания партий и поддержание аудитируемых систем качества являются предпосылкой выхода на каждый рынок. Для операторов парков режим контроля добавляет повторяющуюся сервисную стоимость, которую более длительный срок службы и меньшие виды отказов композитных баллонов частично компенсируют.

Общие линии намотки с водородом

Сильнейший стратегический аргумент КПГ в цепочке поставок углеволокна — стабильность объемов. Хранение водорода — заголовочная история роста сектора, но продажи водородных автомобилей остаются долей продаж природогазовых автомобилей в мире. Производство баллонов для КПГ держит линии намотки, мощности автоклавов и квалифицированный труд загруженными в масштабе уже сегодня, а водородные программы учатся на том же оборудовании для завтрашнего дня. Пересечение материалов прямое: те же высокопрочные углеволоконные жгуты, те же эпоксидные смоляные системы и те же процессы намотки и отверждения служат и баллонам IV типа для КПГ, и баллонам IV типа для водорода, а основными отличиями являются размер баллона и уровень давления.

Эта конвергенция имеет три практических следствия. Во-первых, поставщики углеволокна рассматривают КПГ как объемную базу, сглаживающую волатильность спроса и обосновывающую инвестиции в мощности. Во-вторых, производители баллонов амортизируют оснастку и сертификацию на обоих рынках, снижая удельную стоимость для каждого. В-третьих, операторы парков, покупающие сегодня баллоны IV типа для КПГ, готовят свои топливные системы и навыки техников к будущему водородному переходу. Рынок КПГ поэтому не запоздалая мысль — это коммерческий фундамент, на котором масштабируется отрасль композитных сосудов высокого давления.

Часто задаваемые вопросы

В чем разница между баллонами III и IV типа для КПГ?

Баллоны III типа используют металлический лейнер, обычно алюминиевый, полностью обмотанный углеволокном, а баллоны IV типа — полимерный лейнер, полностью обмотанный углеволокном. IV тип на 10-20 процентов легче III и предпочтителен для автобусов и такси, где вес влияет на полезную нагрузку; III тип сохраняет более длительную проверенную историю службы.

Сколько веса экономят углеволоконные баллоны КПГ по сравнению со сталью?

Баллоны IV типа примерно на 60-70 процентов легче эквивалентных стальных, а III типа с алюминиевыми лейнерами — на 50-60 процентов. На многобаллонной автобусной установке переход со стали на композит может сократить вес бортовой системы хранения вдвое, сохраняя пассажирскую полезную нагрузку и улучшая расход топлива.

Какие стандарты регулируют углеволоконные баллоны для КПГ?

Баллоны для автомобилей на КПГ регулируются Правилами ООН R110 и ISO 11439, определяющими требования к конструкции, коэффициенту давления разрушения, испытаниям партий и периодическому контролю в эксплуатации. Баллоны должны проходить гидравлические испытания на разрушение и оснащаться термическими устройствами сброса давления и герметичной конструкцией.

Почему КПГ важен для отрасли углеволоконных сосудов высокого давления?

Парки природогазовых автомобилей в Азии и на Ближнем Востоке генерируют высокий повторяющийся спрос на баллоны III и IV типа, и они производятся на тех же линиях намотки с теми же материалами, что и водородные баллоны. Объемы КПГ обеспечивают базу спроса, поддерживающую загрузку мощностей по производству сосудов, пока масштабируется водород.

Заключение

Углеволоконные баллоны для КПГ — объемная опора рынка композитных сосудов высокого давления. Технология III и IV типа созрела под строгой сертификацией UN R110 и ISO 11439, автобусные и грузовые парки Азии и Ближнего Востока продолжают переход со стального хранения на композитную экономию веса, а общая инфраструктура намотки с водородом означает, что спрос на КПГ усиливает, а не конкурирует со следующей главой роста отрасли. Для производителей баллонов и поставщиков углеволокна КПГ — не запоздалая мысль, а рынок, который оплачивает машины, которые водород однажды использует на полную мощность.
