Карданные валы из углеволокна для автомобилей: критическая скорость кручения, NVH и интеграция в двухсекционную компоновку

Введение

Карданный вал расположен в геометрическом центре автомобиля, однако его длина и частота вращения ставят его в центр самых жестких ограничений в инженерии трансмиссии. Стальная труба, слишком длинная для своего диаметра, достигает первой изгибной критической скорости в рабочем диапазоне, изгибаясь подобно скакалке и создавая вибрацию, способную повредить подшипники, шарниры и даже корпус выходного вала трансмиссии. Именно поэтому пикапы, фургоны и внедорожники с длинной колесной базой традиционно используют двухсекционные стальные валы с промежуточной опорой, а не одну длинную трубу. Углеволокно меняет этот расчет. Карданный вал из углеволокна может быть легче стального эквивалента до 60 процентов, а его более высокая удельная жесткость выводит критическую скорость далеко за пределы любой частоты вращения двигателя или электромотора, которую способен развить дорожный автомобиль — именно поэтому технология перешла с гоночных трасс в серийные автомобили.

В этой статье объясняется физика ограничения по критической скорости, с помощью сравнительной таблицы количественно оцениваются преимущества карданного вала из углеволокна по массе и NVH, а также рассматривается вопрос двухсекционной интеграции: когда односекционная углеродная труба может заменить двухсекционный стальной узел и какие реалии квалификации и обслуживания необходимо учитывать в серийном производстве.

Почему существует ограничение по критической скорости

Каждый вращающийся вал имеет набор собственных частот изгиба, первая из которых называется критической скоростью. Когда частота вращения приближается к ней, поперечный прогиб быстро растет, и небольшой остаточный дисбаланс усиливается в интенсивную вибрацию. Инженеры трансмиссий держат частоту вращения ниже примерно 70 процентов критической скорости, оставляя запас безопасности, поэтому практическая длина вала определяется не прочностью, а этим пределом изгиба. Критическая скорость пропорциональна квадратному корню из удельной изгибной жесткости материала трубы. Сталь имеет удельный модуль около 26 ГПа на г/см³, алюминий примерно такой же, тогда как сбалансированная углеволоконная укладка, применяемая в конструкции карданных валов, обеспечивает примерно в два-три раза большее значение. Следствие впечатляющее: односекционная стальная труба длиной 1 500 мм имеет первую критическую скорость около 3 500-4 200 об/мин, алюминиевая труба достигает примерно 4 500-5 000 об/мин, а углеволоконная труба того же наружного диаметра и длины может достигать 7 500-9 000 об/мин и более.

Практический смысл прост. Легковые автомобили обычно вращают карданный вал со скоростью 3 000-5 000 об/мин на низких передачах и при буксировке — именно в том диапазоне, где длинные стальные односекционные валы становятся пограничными. Углеволокно устраняет ограничение на уровне материала, а не за счет дополнительных подшипников и шарниров, и это основа всех преимуществ, обсуждаемых ниже.

Масса, характеристики и стоимость: углеволокно против стали и алюминия

В таблице ниже сравниваются типичные показатели карданного вала легкого грузовика с длиной трубы 1 250 мм и наружным диаметром 76 мм, с типичными для производства значениями для намотанной углеволоконной трубы с алюминиевыми фланцами:

Свойство	Сталь (односекционная)	Алюминий (односекционный)	Углеволокно (намотка ±45°)
Масса трубы	9,8 кг	5,4 кг	3,1 кг
Первая изгибная критическая скорость	около 4 000 об/мин	около 4 800 об/мин	около 8 500 об/мин
Удельный модуль (осевой изгиб)	26 ГПа·см³/г	26 ГПа·см³/г	55-75 ГПа·см³/г
Коэффициент демпфирования	0,05-0,2%	0,1-0,3%	0,5-1,5%
Рабочая температура непрерывного режима	свыше 250°C	свыше 150°C	120-150°C (зависит от смолы)
Поведение при ударе и перегрузке	Пластичное, можно править	Пластичное, можно править	Хрупкое, правка невозможна
Множитель стоимости относительно стали	1,0	1,2-1,5	2,5-4,0

Две строки заслуживают особого внимания. Экономия массы примерно 50-60 процентов напрямую снижает инерцию трансмиссии, улучшая ощущение разгона и уменьшая нагрузку на подшипники трансмиссии. Запас по критической скорости, в свою очередь, делает возможными более длинные односекционные углеродные валы на платформах, которые ранее требовали двухсекционной стальной компоновки.

Поведение NVH карданного вала из углеволокна

Шум, вибрация и жесткость (NVH) — область, где углеродные валы завоевали свою репутацию в люксовых и спортивных автомобилях. Действуют три механизма. Во-первых, более высокий коэффициент демпфирования композитной трубы поглощает энергию крутильной вибрации, которую стальная труба передавала бы как шум; в инструментальных испытаниях автомобилей уровень свиста и гула вала на крейсерской скорости обычно на несколько децибел ниже. Во-вторых, поскольку критическая скорость находится далеко за пределами рабочего диапазона, первая изгибная мода вала больше не является источником гула на скорости 60-90 км/ч при буксировке или на низких передачах. В-третьих, меньшая инерция вращения более легкой трубы снижает пики крутящего момента, передаваемые через карданные шарниры при нагружении и разгрузке трансмиссии, уменьшая стуки и рывки, которые инженеры связывают с двухсекционной стальной компоновкой.

Настройка NVH не бесплатна. Отклик композитной трубы зависит от укладки, диаметра трубы и качества балансировки, а алюминиевые фланцы должны динамически балансироваться вместе с трубой как единый узел. Для стабильно тихого углеродного кардана требуются целевые значения остаточного дисбаланса в диапазоне 10-20 г·мм и строгий контроль биения вала, поэтому поставщики валов держат специализированные станции динамической балансировки с датчиками перемещения, а не полагаются только на статическую балансировку.

Двухсекционная интеграция и экономия на уровне системы

Наиболее заметная производственная тенденция — замена двухсекционных стальных узлов одной углеродной трубой, особенно в грузовиках, спортивных автомобилях и электрических платформах с длинной колесной базой. Преимущества на уровне системы включают:

• Устранение промежуточной опоры и кронштейна: Двухсекционный стальной вал несет промежуточную опору, кронштейн, резиновый изолятор и крепеж — обычно 4-6 кг массы, которые полностью исчезают, когда одна углеродная труба перекрывает то же расстояние.
• Меньше шарниров, меньше люфта: Два карданных шарнира становятся одним, устраняя источник потери угла, крутильной податливости и внимания при обслуживании.
• Свобода компоновки в туннеле: Более тонкую и легкую углеродную трубу легче проложить в туннеле кузова, а удаление кронштейна освобождает подкузовное пространство для выпускной системы и аккумуляторной батареи.
• Большая односекционная длина: Углеродные трубы длиной 2,0-2,6 м находятся в эксплуатации там, где односекционная стальная труба такой длины невозможна; удельная жесткость материала делает критическую скорость неактуальной для большинства дорожных применений.
• Снижение вращательной инерции: Меньшая инерция улучшает качество переключения в механических и автоматических трансмиссиях и снижает реверсы нагрузки, продлевая срок службы карданных шарниров и уплотнений.

Заводские карданные валы из углеволокна появились в высокопроизводительных моделях, таких как BMW M3 и M4, Dodge Viper и нескольких платформах Corvette, а та же логика интеграции теперь применяется в электрических грузовиках и фургонах, где аккумуляторный пакет занимает пространство, ранее использовавшееся кронштейном опоры.

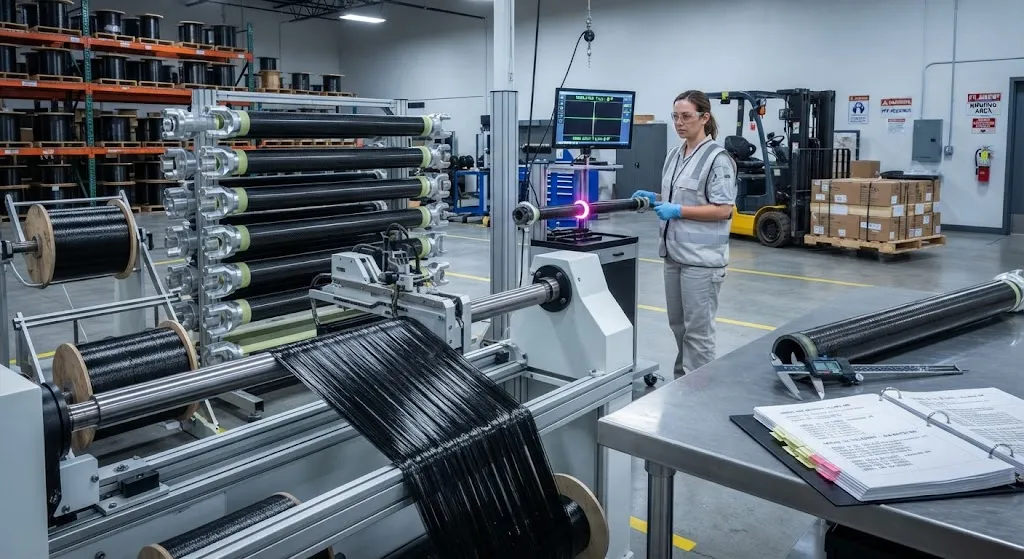

Производство: намотка нити и конструкция трубы

Серийные углеродные карданные валы почти всегда наматываются. Слои под балансировочным углом около ±45° обеспечивают крутильную жесткость, которая передает основную часть крутящего момента, а слои, близкие к кольцевым, добавляют радиальную жесткость и сопротивляются овализации трубы под нагрузкой. Типичная труба использует 8-20 намотанных слоев в зависимости от класса крутящего момента, объемную долю волокна 55-62 процента и тонкий наружный поверхностный слой, улучшающий стойкость к краске и сколам от камней. Алюминиевые фланцы соединяются клеевым способом с дополнительным механическим креплением к торцам трубы, а между алюминием и углеродом размещается слой гальванической изоляции для предотвращения коррозии во влажной и солевой среде. После склеивания вал проходит отверждение, механическую обработку торцов фланцев, динамическую балансировку и финальный контроль биения перед установкой в автомобиль.

Квалификация и вопросы обслуживания

Переход на углеродный карданный вал меняет историю обслуживания по сравнению со сталью. Погнутую стальную трубу можно выправить или недорого заменить; поврежденную композитную трубу нельзя выправить, и ее обычно заменяют, поэтому важны защита от ударов в подкузовном пространстве и четкий регламент обслуживания. Износ от сколов камней, тепло от выпускной системы и многократное воздействие солевого тумана должны решаться через поверхностные покрытия и системную интеграцию. Квалификация программы обычно включает усталостные испытания на кручение с многократным превышением расчетного срока службы, ударные испытания трубы и фланцев, термическое циклирование во всем рабочем диапазоне температур и коррозионные испытания клеевого интерфейса фланцев. Ни одно из этих требований не является барьером для внедрения — это просто инженерная работа, превращающая проверенный на гонках материал в надежный серийный компонент.

Часто задаваемые вопросы

Почему карданный вал из углеволокна тише стального?

На это есть три причины. Коэффициент демпфирования композитной трубы примерно в пять-десять раз выше, чем у стали, поэтому энергия крутильной вибрации поглощается, а не передается как шум. Критическая скорость находится далеко за пределами рабочего диапазона, поэтому первая изгибная мода больше не создает гул на крейсерских скоростях. Меньшая инерция вращения снижает пики крутящего момента, проходящие через карданные шарниры при нагружении и разгрузке трансмиссии, уменьшая стуки и рывки. В совокупности эти эффекты обычно снижают шум в салоне на крейсерской скорости на несколько децибел по сравнению со стальным валом той же функции.

Может ли односекционный углеродный вал всегда заменить двухсекционный стальной узел?

Не автоматически, но на большинстве платформ с длинной колесной базой ответ положительный при правильной инженерной проработке. Углеродная труба должна быть рассчитана на класс крутящего момента и требование по критической скорости, а углы трансмиссии, зазоры в туннеле и интерфейсы шарниров должны быть проверены, потому что удаление промежуточной опоры меняет геометрию трансмиссии и путь передачи нагрузки кронштейна. Электрические и гибридные платформы часто являются самыми простыми кандидатами, так как их трансмиссии короче и чище. Полное исследование трансмиссии, включая проверку углов и испытания NVH в автомобиле, — профессиональный способ подтвердить конверсию.

Безопасны ли карданные валы из углеволокна при повреждении трубы камнем или ударом о бордюр?

Да, при правильной конструкции и практике контроля. Труба защищена наружным поверхностным слоем, лакокрасочной системой и часто щитом от камней в подкузовной компоновке, а многослойная конструкция означает, что незначительные поверхностные повреждения не вызывают внезапного отказа. Любое видимое повреждение — глубокая царапина, трещина покрытия или след удара — должно быть осмотрено поставщиком или обученной мастерской; поврежденная композитная труба заменяется, а не правится, потому что повреждение композита внутреннее и может быть невидимо снаружи. Это хорошо отработанный режим обслуживания, который OEM-программы прописывают в своей сервисной документации.

Заключение

Карданные валы из углеволокна превращают высокую удельную жесткость материала в практическое преимущество трансмиссии: экономию массы на 50-60 процентов, потолок критической скорости, достаточный для устранения двухсекционных стальных ограничений, измеримое улучшение NVH и системные выгоды от удаления промежуточной опоры и кронштейна. Технология больше не является экзотической — заводские установки в моделях BMW M, в Dodge Viper и на платформах Corvette, а также растущее внедрение в электрических грузовиках показывают, что это серийное решение, а не гоночный эксперимент.

Для инженеров трансмиссий и автомобилей, оценивающих углеродные валы, практические отправные точки — определение класса крутящего момента, выбор конструкции трубы и целевые показатели NVH. Изучите наш ассортимент углеволоконных труб и валов с архитектурами, рассчитанными на крутящий момент для автомобильных программ, или свяжитесь с нашей инженерной командой, чтобы обсудить подбор вала, прототипирование и квалификационную поддержку для вашей платформы.
