Лопасть для оффшорной ветроэнергетики длиной 107 метров: углеволоконные лонжеронные пояса для турбин 12-16 МВт

Введение

В мае 2026 года лопасть для оффшорной ветроэнергетики длиной 107 метров покинула производственный объект в Фуцзяни, Китай, для установки на платформу турбины 12-16 МВт. Это самая длинная серийная коммерческая лопасть, произведенная на сегодняшний день, и каждая лопасть содержит более восьми тонн углеволокна, сосредоточенного почти полностью в лонжеронных поясах. Лопасть не является незначительным шагом в масштабе; она пересекает порог, за которым одно только стекловолокно больше не может выдерживать гравитационные нагрузки и усталостные требования ротора длиной более ста метров. Именно поэтому содержание углеволокна в оффшорных лопастях стало крупнейшим каналом роста для промышленного углеволокна.

В этой статье разбирается инженерная логика углеволоконных лонжеронных поясов в лопастях мегаваттного класса для оффшорной ветроэнергетики: почему углеродное волокно структурно необходимо при такой длине, как проектируются и укладываются пояса, как пултрузия и инфузия контролируют стоимость, и как лопасти класса 107 метров меняют картину спроса на крупнотоннажное углеволокно. Цель — дать инженерам по композитам и отделам закупок рабочий справочник для оценки материалов, поставщиков и производственных маршрутов лонжеронных поясов.

Почему углеродные лонжеронные пояса становятся обязательными за пределами 90 метров

Лонжеронный пояс лопасти воспринимает изгибающий момент от аэродинамической подъемной силы. С ростом длины лопасти изгибающий момент растет быстрее, чем вес лопасти, а знакопеременная нагрузка от силы тяжести у корня лопасти становится критическим случаем усталости. Для лопастей длиной примерно до 60-70 метров пояса из высокомодульного стекловолокна достаточны. За пределами этого диапазона конструкторы сталкиваются с тремя усугубляющими друг друга проблемами стекловолокна:

• Штраф за собственный вес: Плотность стекловолокна составляет около 2,1 г/см³ по сравнению с 1,8 г/см³ у углеродного волокна, а более низкая усталостная выносливость вынуждает делать пояса толще, что добавляет еще больше веса к корневому изгибающему моменту.
• Усталостная эрозия: Знакопеременная гравитационная нагрузка при 10-15 оборотах в минуту создает миллиарды циклов за 25-летний срок службы; стекловолокно сохраняет меньшую долю статической прочности при таких высокоцикловых нагрузках, чем углеродное волокно.
• Усиление прогиба законцовки: Мягкий и тяжелый стеклянный пояс допускает больший прогиб законцовки, увеличивая требования к зазору башни и риск удара лопасти о башню в экстремальных случаях, что вынуждает делать всю конструкцию жестче и тяжелее.

Углеродные лонжеронные пояса решают все три проблемы одновременно: более высокий модуль упругости (230-295 ГПа против 85-95 ГПа у высокомодульного стекла), меньшая плотность и превосходная усталостная выносливость. В классе 107 метров углеродные пояса снижают массу лопасти примерно на 20-30% и уменьшают корневой момент от силы тяжести в достаточной степени, чтобы привести лопасть в пределы проектной оболочки существующих оффшорных силовых установок.

Архитектура лонжеронного пояса и проектные факторы

Лонжеронный пояс — это пакет ламината, проходящий вдоль лопасти в зоне максимальной хордальной толщины и соединенный со сдвиговыми стенками. В классе 107 метров на пояс приходится около 60-70% всего содержания углеродного волокна в лопасти. Три проектных решения доминируют:

• Ориентация волокна: Пояса практически однонаправленные, с волокнами под 0° вдоль оси лопасти. Косоугольные слои (обычно 5-10% пакета) защищают от поперечного растрескивания и воспринимают двухосную нагрузку в зоне соединения пояса и стенки.
• Утонение по толщине: Пояс самый толстый у корня — часто 100-150 мм консолидированного ламината — и утоняется к законцовке. Пултрузионные пластины позволяют точно планировать обрыв слоев, поэтому толщина следует за огибающей изгибающего момента плотно, а не дискретными ступенями.
• Выбор класса материала: Углеродное волокно стандартного модуля (класс T700, 230 ГПа) доминирует в пултрузионных поясах из соображений стоимости; волокно промежуточного модуля (класс T800, около 295 ГПа) появляется там, где конструкция лопасти требует более жесткой законцовки без увеличения толщины пластины, обычно на внешних 20-30% пояса.

Сравнение ниже обобщает варианты материалов для крупных оффшорных лонжеронных поясов:

Материал	Модуль растяжения (ГПа)	Плотность (г/см³)	Усталостные характеристики	Относительная стоимость
Высокомодульное стекло (H-стекло)	85-95	2,1	Умеренные, крутая кривая S-N	Самая низкая
Углеволокно стандартного модуля (класс T700)	230	1,8	Отличные, пологая кривая S-N	Средняя
Углеволокно промежуточного модуля (класс T800)	290-300	1,8	Отличные, выше статическая прочность	Высокая
Гибридный углеродно-стеклянный пояс	120-180	1,9-2,0	Хорошие, переходный вариант	Низкая-средняя

На практике большинство лопастей класса 100+ метров используют чисто углеродный пултрузионный пояс с короткой стеклянной переходной зоной у корня лопасти для управления вводом нагрузки в зону болтовых корневых вставок, где поперечные свойства и устойчивость к сжатию важнее осевой жесткости.

Производственные маршруты: пултрузия и склейка панелей

Два производственных маршрута доминируют в производстве лонжеронных поясов, и выбор определяет как механическую стабильность, так и стоимость.

• Пултрузионные пластины: Однонаправленное углеволокно или препреговая ровница протягивается через нагретую фильеру, образуя непрерывные пластины шириной 200-400 мм и толщиной 2-6 мм. Пластины режутся по длине, укладываются стопкой до целевой толщины и склеиваются с обшивкой лопасти во время инфузии. Пултрузия достигает объемной доли волокна 60-70% с отличным контролем пористости (ниже 1%), а процесс работает со скоростью 0,5-2 м/мин, производя десятки тонн материала поясов на линию в год.
• Прямая выкладка препрега: Однонаправленный препрег раскраивается и укладывается непосредственно в форму пояса лазерно-управляемыми системами или автоматической укладкой волокна (AFP). AFP допускает переменную толщину и управляемые траектории волокна, но медленнее и дороже; она выбирается для внешних секций пояса, где планирование обрывов сложно.

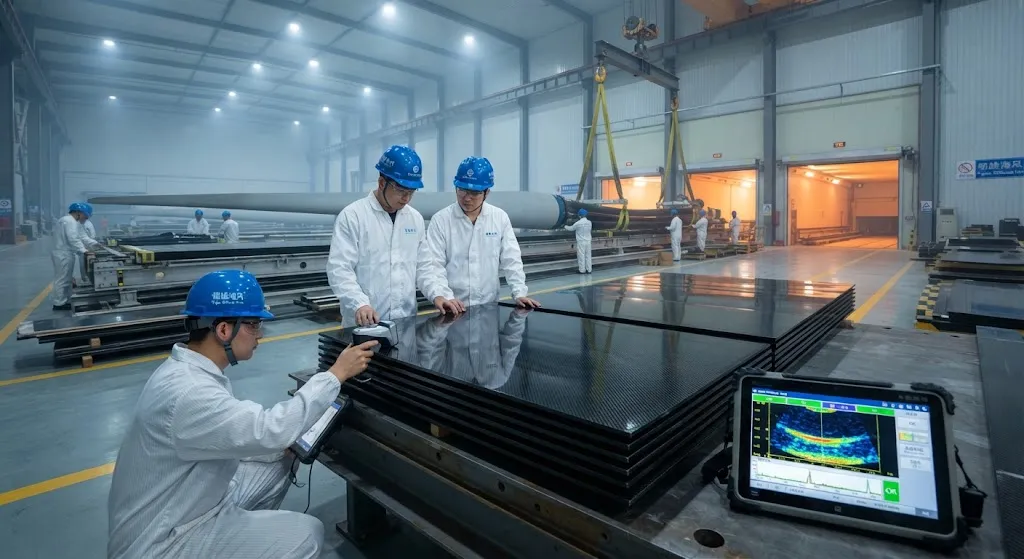

Обеспечение качества пултрузионных пластин строится вокруг ультразвукового сканирования консолидированного пакета и механических испытаний контрольных образцов на каждую производственную партию. Критерии приемки обычно включают объемную долю волокна методом кислотного растворения, содержание пустот микроскопией и минимальную прочность на сжатие параллельно направлению волокна, поскольку пояс в конечном счете разрушается при сжатии с наветренной стороны при экстремальных порывах.

Почему экономика производственной цепочки важна

Лопасть длиной 107 метров не просто устанавливает рекорд размера; она меняет кривую спроса на углеволокно для ветроэнергетики. Одна турбина класса 20 МВт с тремя лопастями по 107 метров потребляет примерно 24-30 тонн углеволокна. Оффшорная ветряная электростанция мощностью 1 ГВт при 16 МВт на турбину нуждается в около 60-70 турбинах, что эквивалентно 1500-2000 тоннам углеволокна на гигаватт — до учета отходов и производственных потерь, которые добавляют еще 10-15%. Именно этот масштаб оправдывает новые линии крупнотоннажного производства: ровница 48K и 60K, которая радикально снижает удельную стоимость по сравнению с аэрокосмическим материалом 12K и 24K.

Для производителей лопастей и разработчиков проектов практический вывод таков: соглашения на поставку углеволокна для оффшорных платформ мегаваттного класса теперь необходимо вести на горизонте гигаваттных проектов, с ранней фиксацией спецификаций класса. Мощность пултрузионных линий — это узкое место, за которым нужно следить, поскольку сроки поставки новых линий составляют 12-18 месяцев, а портфель заказов 2026 года уже превышает доступные мощности в нескольких регионах.

Часто задаваемые вопросы

Почему углеволокно используется в лонжеронных поясах, а не во всей лопасти?

Углеволокно используется выборочно, потому что оно дорогое и анизотропное. Лонжеронный пояс воспринимает доминирующий изгибающий момент от взмаха, поэтому размещение однонаправленного углеродного волокна именно здесь максимизирует жесткость и усталостный выигрыш на килограмм. Обшивки, сдвиговые стенки и задняя кромка несут меньшие нагрузки и изготавливаются из стекловолоконных композитов или сэндвич-материалов, которые дешевле и легче для этих случаев нагружения. Эта гибридная архитектура концентрирует углерод там, где он оправдан, сохраняя стоимость лопасти на киловатт конкурентоспособной и обеспечивая длины за пределами 90 метров.

Насколько легче лопасть 107 метров с углеродным поясом по сравнению с цельностеклянной конструкцией?

Хорошо спроектированная лопасть с углеродным поясом обычно на 20-30% легче эквивалентной цельностеклянной лопасти той же длины. Что еще важнее, снижение корневого изгибающего момента от силы тяжести больше, чем одно только уменьшение массы, поскольку удаление массы с внешней части лопасти уменьшает знакопеременную нагрузку, которая вызывает усталость. В классе 107 метров углеродные пояса позволяют избежать того, что иначе было бы неосуществимой стеклянной лопастью: структурный вес вывел бы корневые нагрузки и прогиб законцовки за пределы проектной оболочки турбины и башни.

Каков риск использования углеродного волокна стандартного модуля вместо промежуточного модуля в оффшорных лонжеронных поясах?

Волокно стандартного модуля (класс T700, 230 ГПа) имеет на 20-25% меньшую жесткость, чем волокно промежуточного модуля, поэтому пояс должен быть толще, чтобы достичь той же глобальной жесткости лопасти и целевого прогиба законцовки. Дополнительная толщина увеличивает вес и стоимость лопасти, но остается дешевле, чем оплата волокна промежуточного модуля по всему поясу. Основные риски — сложность планирования обрывов слоев и необходимость тщательной структурной склейки при укладке многих пултрузионных пластин. Углерод промежуточного модуля (класс T800) резервируется для внешней части пояса, где более жесткая законцовка уменьшает прогиб при экстремальных порывах и снижает риск зазора башни с минимальным приростом массы.

Заключение

Оффшорная лопасть длиной 107 метров знаменует точку, где углеволоконные лонжеронные пояса переходят от опции оптимизации к структурному требованию. В масштабе 12-16 МВт стеклянные пояса не могут экономично удовлетворять гравитационной усталости и ограничениям по прогибу законцовки, а углерод обеспечивает снижение массы на 20-30% и пологую кривую S-N, делающие роторы длиной более ста метров осуществимыми. Производственная история не менее важна: пултрузионные пластины из крупнотоннажной ровницы сохраняют конкурентоспособную стоимость, одновременно обеспечивая материал без пустот и со стабильной объемной долей волокна, которого требует оффшорная сертификация.

Для команд, планирующих оффшорные программы лопастей или соглашения на поставку углеродных лонжеронных поясов, ключевые вопросы — выбор класса (стандартный против промежуточного модуля), наличие пултрузионных мощностей и испытательная инфраструктура для усталостной квалификации. Изучите наш ассортимент однонаправленного углеволокна и материалов для пултрузии или свяжитесь с нашей инженерной командой, чтобы обсудить выбор материала лонжеронных поясов и планирование поставок для вашей программы лопастей.
