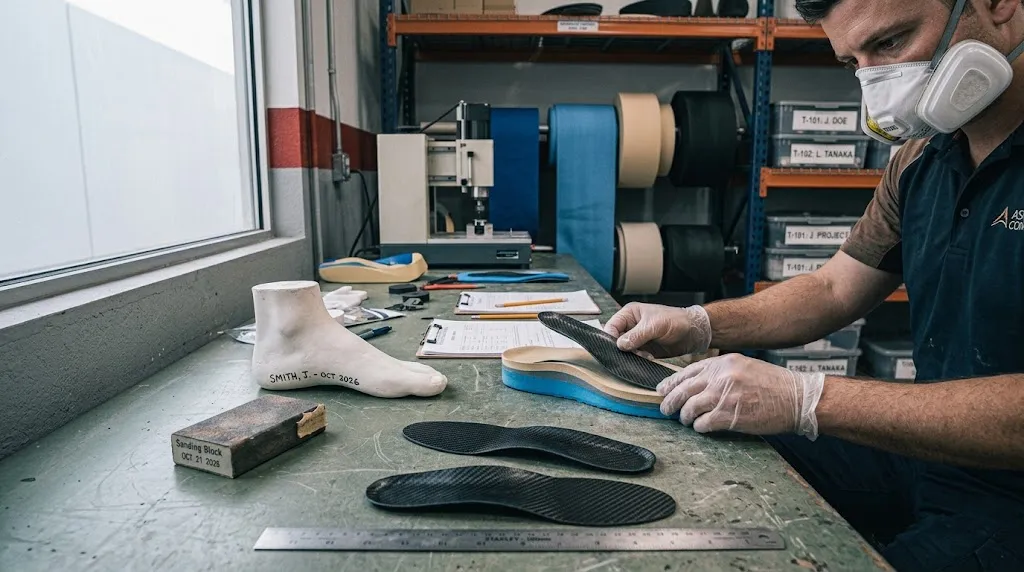

Углеволоконная плита для стопы в ортопедии: конструкция и материалы

Введение

Углеволоконная плита для стопы находится на пересечении клинической биомеханики и материаловедения: она должна быть достаточно тонкой, чтобы поместиться в обуви, достаточно жёсткой, чтобы управлять движением или возвращать энергию, и достаточно долговечной, чтобы пережить миллионы циклов нагружения. Клиницисты заказывают плиты для ортезов голеностопа, послеоперационных ботинок и разгрузочных стелек; спортивные бренды встраивают более тонкие плиты в беговую обувь, меняя rocker-геометрию подошвы. Оба поля используют одни и те же композитные материалы, но требуют разных укладок, толщин и стратегий отделки. Это руководство объясняет, как спроектировать плиту для стопы, — от архитектуры волокна и подбора толщины до радиусов краёв, склейки и усталостного контроля, — и сравнивает углеволокно с полипропиленом и стекловолокном, которые оно часто заменяет.

Углеволоконная плита для ортеза стопы: роли и нагрузки

В клинической ортопедии плита выполняет одну из трёх механических задач, и задача задаёт всю спецификацию:

• Управление реактивными силами: плиты ортеза голеностопа сопротивляются подошвенному сгибанию при ходьбе. Целевые значения жёсткости обычно лежат между 15 и 40 Н/мм на пролёте средней стопы и подбираются по весу пациента и уровню моторного контроля.
• Разгрузка и адаптация: стельки при риске язв и после операций используют более тонкие и гибкие плиты, перераспределяя давление без полной блокировки движения.
• Управление энергией: плиты спортивной обуви работают как рычаг внутри пены подошвы, накапливая энергию деформации в опорной фазе и возвращая её при толчке. Здесь метрика — жёсткость на изгиб около переднего rocker, а не клиническая блокировка амплитуды.

Во всех трёх ролях цикл проектирования один: задать цель жёсткости на изгиб, перевести её в геометрию и укладку плиты, затем проверить по усталостным и посадочным ограничениям. Углеволокно оправдывает себя удельной жёсткостью — жёсткостью на единицу массы, — которая примерно в пять раз выше, чем у полипропилена, и втрое выше, чем у стеклопластика при сопоставимой толщине.

Материалы и укладка: выбор конструкции углеволоконной плиты

Плиты для ортопедии и обуви почти всегда собирают из однонаправленного препрега в квазиизотропном симметричном стеке, потому что слои 0° позволяют разместить жёсткость точно вдоль медиально-латеральной или проксимально-дистальной оси. Типичная плита ортеза голеностопа — 8-12 слоёв препрега 200 г/м² класса T300 с ориентацией 0/90, постотверждение при 80 градусах, итоговая толщина 1,6-2,4 мм. Плиты беговой обуви тоньше — 0,6-1,5 мм — и часто сочетают хребет из слоёв 0° с тканевыми поверхностными слоями для устойчивости к повреждениям.

Свойство	Плита из слоёв 0°	Полипропиленовая плита	Стеклопластиковая плита
Плотность	1,55 г/см³	0,90 г/см³	1,85 г/см³
Модуль на изгиб	70-110 ГПа (ламинат 0°)	1,2-1,8 ГПа	20-30 ГПа
Типичная клиническая толщина	1,6-2,4 мм	3-5 мм	2,5-4 мм
Масса плиты 200 x 80 мм	50-75 г	48-72 г	74-110 г
Ресурс при клинических нагрузках	миллионы циклов	тысячи — сотни тысяч (ограничено ползучестью)	средний
Термоформовка в клинике	нет (формуется по модели)	да (печь 160-180 градусов)	ограничена

Компромисс, который должны заметить клиницисты: плита из углеволокна формуется по позитивной модели стопы пациента и не поддаётся термокоррекции на столе, как полипропилен. Это переносит работу по адаптации к этапам сканирования и формовки и делает точность при изготовлении критичнее.

Конструкционные детали, решающие комфорт и долговечность

Большинство полевых отказов углеволоконных плит связаны с деталями, а не с общей прочностью. Радиус края, окончание слоёв и качество поверхности имеют значение каждое:

• Радиусы краёв: минимальный радиус 2-3 мм по всему периметру предотвращает концентрацию напряжений и раздражение кожи. Острые фрезерованные края — главная причина протирания чулочной подкладки в ортезах голеностопа.
• Окончания слоёв: ступенчатые зоны утончения, никогда не резкие обрывы слоёв, когда жёсткость должна снижаться к пятке или носку. Утончение, растянутое на 30-50 мм, сохраняет примерно 90 процентов усталостного ресурса исходного ламината.
• Герметизация поверхности: тонкий полиуретановый или эпоксидный верхний слой защищает ламинат от проникновения пота, который за месяцы ежедневного ношения пластифицирует границу раздела.
• Способ крепления: клейте плиты в носители из пены ЭВА или пробки, а не крепите механически; точечный крепёж пробивает композит при циклической нагрузке. Используйте контактный полиуретановый клей и зашлифуйте углеволокно до зерна 120 перед склейкой.

Для беговой обуви действуют те же принципы при меньших толщинах, с одним дополнением: кривизна плиты (вынос носка и rocker) закладывается в форму, а не гнётся в готовой плите. Последующая формовка отверждённого композита вводит микротрещины, вдвое сокращающие ресурс при испытании на прогиб пятка и носка.

Усталость, контроль и сроки замены углеволоконной плиты для стопы

Плита стопы переносит примерно один миллион циклов нагружения в год для активного пациента; спортсмен-бегун накапливает это за один подготовительный блок к марафону. Углеволокно из слоёв 0° переносит это спокойно при расчёте по деформациям, — за наблюдение стоит режим не внезапного разрушения, а постепенного расслоения по краям и линиям склейки. Контроль прост: слегка прогните плиту вдоль длины при хорошем свете, ищите сдвиговые складки на поверхности, слушайте потрескивание, проверяйте края линий склейки на отслоение. Любое слышимое потрескивание или растущее расслоение означает замену; плита, потерявшая 10 процентов жёсткости из-за повреждения, больше не выполняет клиническую или спортивную задачу, хотя форму ещё держит.

Сроки замены: плиты ортеза голеностопа обычно служат 12-24 месяца в зависимости от веса и активности пациента; плиты спортивной обуви обычно меняют вместе с подошвой, когда виден износ протектора, — деградация пены меняет рабочую среду плиты раньше, чем утомляется само углеволокно.

Часто задаваемые вопросы

Почему в ортопедических стельках используют углеволоконную плиту, а не полипропилен?

Углеволокно даёт ту же жёсткость при примерно половине толщины, что важно в современной обуви с низким объёмом полости, и в отличие от полипропилена не ползёт под длительной нагрузкой. Цена вопроса — невозможность термокоррекции в клинике, поэтому требуется точное цифровое или гипсовое измерение перед изготовлением, и более высокая стоимость каждой плиты.

Можно ли обрезать или корректировать углеволоконную плиту после изготовления?

Уменьшение по периметру допустимо, если края повторно загерметизированы и с новым радиусом; снятие более 2-3 мм с несущего пролёта заметно меняет жёсткость и не рекомендуется. Коррекция изгибом небезопасна — композит не течёт, как термопласт, и принудительный изгиб создаёт скрытые трещины. Изменение формы требует новой формы или, для мелких правок, локальной компенсирующей накладки.

Насколько жёсткой должна быть углеволоконная плита для ортеза стопы?

Цель жёсткости зависит от клинической задачи. Для ортезов, управляющих походкой, 20-35 Н/мм жёсткости на изгиб в средней части стопы подходят большинству взрослых пациентов; для разгрузочных стелек 8-15 Н/мм сохраняют часть движения при снятии нагрузки. Для спортивной обуви метрика — жёсткость на изгиб в передней части, обычно на трёхточечном изгибе с заданным пролётом; соотносите жёсткость плиты с жёсткостью пены подошвы, а не копируйте толщину конкурента, потому что модуль пены меняется между брендами сильнее, чем модуль плиты.

Проводят ли углеволоконные плиты ток или мешают сканерам?

Углеволокно проводит ток, но плита внутри обуви не создаёт практических помех в повседневной жизни; аэропортовые и медицинские сканеры могут показать её артефактом — об этом стоит предупредить специалиста, но к вопросу безопасности это не относится. Клинически значимая проводниковая проблема — гальваническая пара, когда углеволоконная плита через пропитанный потом мягкий ткань контактирует с титановой или стальной имплантацией; тонкая изолирующая ткань на границе контакта решает вопрос.

Заключение

Проектирование углеволоконной плиты для стопы сводится к сопоставлению укладки и толщины с измеренной целью жёсткости, аккуратной отделке краёв и зон окончания слоёв и реалистичным циклам контроля и замены. Удельная жёсткость и усталостная стойкость делают углеволокно материалом выбора и для клинических ортезов, и для спортивной обуви — при условии, что плита формуется, а не гнется после отверждения, клеится, а не крепится, и контролируется на расслоение, а не по внешнему виду. Для программ индивидуального изготовления передавайте цель жёсткости, габариты и профиль пациента или спортсмена, — укладка выводится из первых принципов.
