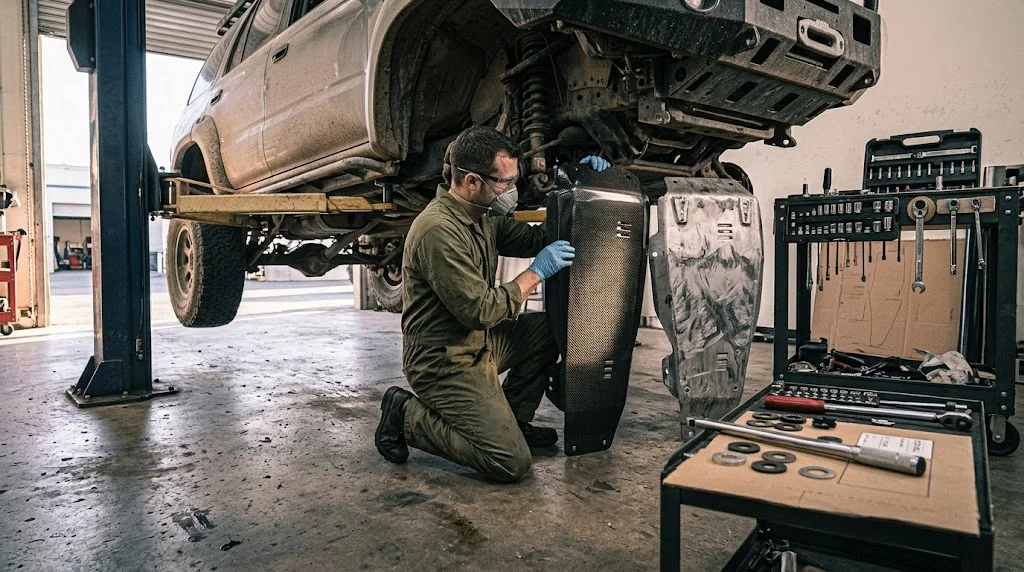

لوح الكربون مقابل الألومنيوم لحماية الهيكل السفلي: مقارنة للطرق الوعرة

مقدمة

تبدأ مسألة لوح الكربون مقابل الألومنيوم أسفل المركبة، حيث يجب أن يتحمل اللوح احتكاك الحصى الصخري والأعشاب المخفية واصطدام المحور المتقاطع بين الحين والآخر. لوح ألومنيوم 5052 بسماكة 6 مم يغطي بطن مركبة رباعية الدفع متوسطة الحجم يزن نحو 18-22 كجم، بينما يقع لوح الكربون ذي الصلابة المماثلة في حدود 9-12 كجم، أي نصف الكتلة معلّقة عند أدنى نقطة من الهيكل، ولكل مادة نمط تلف مختلف.

تقارن هذه المقالة لوح الكربون مقابل الألومنيوم من حيث الكثافة والبصق والارتطام والحرارة، ثم تتناول لوح الكربون مقابل FR4 في الحواجز الخفيفة، وقطع الكربون المخصصة للسيارات، وقضيب الكربون مقابل عناصر الفولاذ، فضلاً عن تفاصيل التثبيت التي تحدد بقاء اللوح الغالي لموسم كامل على الطرق الوعرة.

لوح الكربون مقابل الألومنيوم: أرقام مباشرة

لا يوجد مادة أقوى ببساطة؛ المقارنة المفيدة هي الصلابة لكل كيلوغرام، ومعدل البصق ضد الحصى، وما يحدث لحظة الارتطام القوي. يحمل اللامينات الكربوني العبء في اتجاهات الألياف ويتحمّل الأحمال الموضعية التي تُحدث هبوطًا في الألومنيوم، لكنه غير منتظم البواقي ويُبصق بطريقة أخرى. أما الألومنيوم فهو متجانس البواقي، ينتج هبوطات صغيرة بدل الشقوق، ويمكن تقويمه في الميدان بأدوات بسيطة.

الخاصية	اللامينات الكربونية	ألومنيوم 5052 / 6061	المعنى أسفل المركبة
الكثافة	1.55-1.60 غ/سم3	2.70 غ/سم3	تغطية مماثلة بنصف الوزن تقريبًا
مقاومة الانحناء	450-700 ميغاباسكال	190-290 ميغاباسكال	الكربون يصمد أمام ارتطام البطن بسماكة أقل
البصق	الراتنج يُستهلك أولًا ثم تنكشف الألياف	خدوش وتوبر على السطح	احتكاك الحصى يرجّح الألومنيوم من حيث الإصلاح
الارتطام	تقشّر دون هبوط مرئي	هبوط وتصلّب بسب الطرق	تلف الكربون خفي حتى الفحص
مقاومة الحرارة	الراتنج يلين قرب 120-180 درجة مئوية	يثبت حتى 300 درجة وما فوق	مسار العادم يحدد المادة
تكلفة اللوح النموذجية	180-450 دولارًا	60-160 دولارًا	علاوة الكربون تُستعاد فقط حين يهم كل غرام

انظروا أولًا إلى سطر الوزن: خفض 8-10 كجم من أدنى نقطة في المركبة يحسّن التحكم ويقلّل عبء التعليق الأمامي، وهو الحجة التي يتّمسك بها من يختار الكربون قبل أن يمسك حجرًا واحدًا.

البصق والارتطام والحرارة في الاستخدام الحقيقي

تفشل الحواجز السفلية بثلاث طرق عادية: بصق بطيء من الرمل والحصى، ارتطام موضعي بصخرة حادة، وارتفاع حراري إذا كان اللوح قريبًا من العادم أو صندوق التوزيع. كل نمط يرجّح مادة مختلفة، لذلك يخلط عمّار الأسواق اللوحات حسب الموقع بدل توحيد المادّة تحت الهيكل كله.

• البصق: الألومنيوم يفقد مادته بثبات يمكن توقعه؛ يمكن قلب اللوح المخدوش أو إعادة تخريمته، بينما يذوب راتنج الكربون أولًا ثم تتقشّر الألياف المكشوفة.
• ارتطام حاد: الضربة التي تهبط بـ 3 مم في الألومنيوم تبقى الكربون سليمًا ظاهريًا لكنها قد تشقّ اللامينات داخليًا، فاختبره بالنقر قبل إعادة الاستخدام.
• المناطق الساخنة: أبقِ الكربون على بعد 150 مم على الأقل من منحنيات العادم؛ فإن مصفوفة الإيبوكسي تلين قبل أن يشعر المعدن المحيط.
• هروب المسامير: ثقوب الألومنيوم تتمطّج مع الاهتزاز، وثقوب الكربون تنضغط مع الشد الزائد، لذا استخدم غيارات واسعة وشدّ بعزم محدد.

النمط العملي: كربون للوحات المسطحة الكبيرة التي تتلقى الرمل والخدش الخفيف فقط، وألومنيوم للوح الأمامي وحواف العتبات وكل ما يبلغ إلى العادم.

لوح الكربون مقابل FR4: لماذا ليس FR4 درعًا

لوح FR4 الزجاجي-الإيبوكسي المستخدم في الألواح الإلكترونية يظهر في الحواجز الرخيصة لأنه صلب ومستوٍ ورخيص لكل ورقة. في مقارنة لوح الكربون مقابل FR4 للحماية الحقيقية، يخسر FR4 في كل محور مهم: أثقل من الكربون عند صلابة مماثلة، وينكسر بتشظٍّ بدل التقشّر، ونظامه الراتنجي هشّ في البرد. يصلح FR4 كلوحة عزل كهربائي أو حاجز رذاذ خفيف، لكنه لا مكان له تحت مركبة تجلس على حافة صخرية.

قطع الكربون المخصصة للسيارات: متى تدفع الفارق

نادراً ما يناسب لوح جاهز مركبتين. تُدفع ثمن قطع الكربون المخصصة للسيارات في المركبات ذات العادم غير الأصلي والخزانات المنقولة والتعليق طويل الطويل، حيث يعترض اللوح المحمول أو يترك غطاء الزيت مكشوفًا. لوحة تصنع من قالب تكلفة نحو ثلاثة أضعاف قطعة الألومنيوم المضروبة، لكنها تحمي الهندسة التي تملكها بالضبط.

• اصنع قالبًا أولًا: كرتون أو لوح MDF بسماكة 3 مم يُرسم أسفل المركبة أدق من أي مقاس مأخوذ من منتدى.
• حدّد الطبقات: تكوين كوازٍ أيزوتروبي 3-4 مم مع طبقة مقاومة للبصق على الوجه الخارجي يتحمّل الحصى اليومي أفضل من التكوين الإنشائي الخالص.
• خطّط للثقوب: اطلب من المورد وضع ثقوب التثبيت وتقويتها أثناء التكوين لا تخريمها بعد ذلك.

خذ قياس المركبة كاملة قبل الشراء وسجّل مواضع العتبات والانابيب والوصلات، ثم قارن الرسم مع مخطط الحماية الذي يوفره المورد. الاختلاف المليمتري الواحد عند فتحة العادم يفسد اللوح كله، بينما التخزين الصحيح للقوالب يجعل تكرار الطلب لموسم ركوب آخر عملية مباشرة دون قياسات جديدة.

قضيب الكربون مقابل الفولاذ: الوحدات والأذرع والمسامير

الهيكل حول اللوح يُختار كذلك بحذر. في مقارنة قضيب الكربون مقابل الفولاذ للدعامات وحوامل الصدام، يفوز الفولاذ بالتكلفة واللحام وصدم المطاوعة؛ ويفوز قضيب الكربون حيث يجب زيادة الصلابة دون كيلوغرامات أعلى الهيكل. استخدم الفولاذ لكل ما سيُعتدل بعد الضربة، والكربون للدعامات المستقيمة العاملة على شد أو ضغط فقط، وافصل بين المادتين بغيارات نايلونية حتى لا تأكل التآكل الغلفاني مشبك الألومنيوم أسفله.

الأسئلة الشائعة

هل يستحق لوح الكربون مقابل الألومنيوم في مركبة يومية رباعية الدفع؟

مركبة تنطلق في نهاية الأسبوع وتنقل صاحبها يوميًا: الكربون عادة يستعيد ثمنه عبر 8-10 كجم عند أدنى نقطة وألواح أهدأ لا ترنّ على الطريق السريع. أما المركبة التي تقضي عمرها على مسارات صخرية واللوح فيها مادة استهلاكية، فالألومنيوم بجزء من السعر هو الشراء العاقل.

كيف أفحص اللوح الكربوني بعد ارتطام قوي؟

انقر على اللوح بقطعة نقدية عبر مساحته: نقرة حادة متّسقة تعني أن اللامينات سليمة، ونقطة مكتومة أو أجوف تشير إلى انفصال داخلي. ابحث عن طيّات بيضاء على خط الارتطام، وتحقق من أن الثقوب لم تصبح بيضاوية، واسحب اللوح إذا وجدت تقشّرًا قرب مسمار.

هل يمكن تركيب ألواح كربون وألومنيوم معًا في مركبة واحدة؟

نعم، وهو الترتيب الشائع: لوحة كربون في المنتصف مع حواف ألومنيومية ومساند جانبية. اعزل كل نقطة تماس بغيارات أو شريط بوليمر رقيق، واستخدم مسامير من الستانلس أو التيتانيوم، وأعد ضبط العزم بعد أول مائة كيلومتر لأن المادتين تستقران باختلاف تحت الاهتزاز.

الخاتمة

قرار لوح الكربون مقابل الألومنيوم يتبع التضاريس: الكربون يفوز بالوزن والصلابة ومقاومة التآكل، والألومنيوم يفوز بتحمّل البصق والإصلاح الميداني والسعر. أغلب التجهيزات تخلط المادتين حسب الموقع، فتحمي الميزانية والهيكل السفلي في آن واحد.
