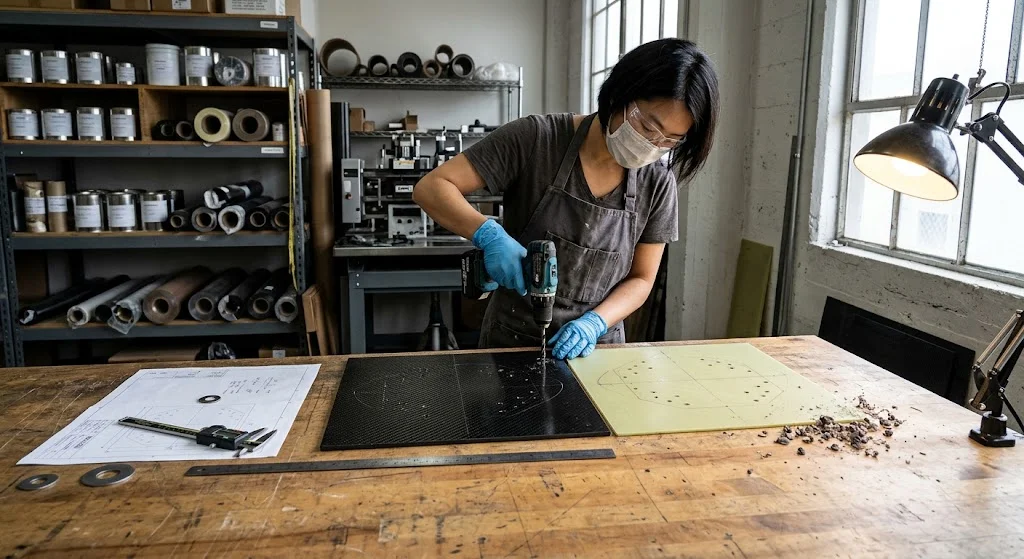

لوح الكربون مقابل FR4: متى يفوز المركّب

مقدمة

تسأل شركة التصنيع نفسها دائمًا عن لوح الكربون مقابل FR4 كلما احتاج تجهيز أو حامل أو غلاف أن يكون صلبًا وخفيفًا ومسطحًا في الوقت نفسه. صفيحة FR4 هي مادة الإيبوكسي المُعَمَّ بالزجاج التي يصنع منها كل لوحة دوائر مطبوعة تقريبًا، رخيصة ومستقرة ومتاحة بمقاسات قياسية جاهزة. أما لوح الكربون فيدفع ثمنًا ليحصل على ثلث الكثافة تقريبًا وصلابة نوعية ضعفَي الصلابة النوعية لـ FR4، وهذا النسبة هي ما يحدد مدى جرأة التصميم.

يقارن هذا المقال لوح الكربون وFR4 جنبًا إلى جنب بأرقام حقيقية، ثم يتناول اختيار لوح الكربون الصلب، وقصّ لوح الكربون حسب الطلب، وحالة لوح الكربون مقابل الألومنيوم في الأجزاء التي تتعرض فعلًا للاصطدام، حتى يكون اللوح الأول الذي تطلبه هو اللوح الصحيح.

لوح الكربون مقابل FR4: مقارنة مباشرة بالأرقام

لا يفوز أي من المادتين مطلقًا؛ المقارنة المفيدة هي الصلابة لكل كيلوغرام، واستقرار الأبعاد تحت الحرارة، وسلوك كل مادة تحت قطّاع الأدوات، وكلفة القطعة النهائية. يحمل المركّب الحمل على طول أليافه ويتقوى في اتجاهات التكديس، بينما FR4 متساوي الخواص ومتوقع في كل الاتجاهات بسعر منخفض.

الخاصية	لوح الكربون	FR4 إيبوكسي زجاجي	ماذا يعني ذلك في الورشة
الكثافة	1.55-1.60 g/cm3	1.85-1.90 g/cm3	قطعة الكربون أخف بنحو 18 بالمئة
قوة الانثناء	450-700 MPa	300-420 MPa	لوح كربون أرقّ يبلغ حد الانحناء نفسه
معامل المرونة	45-70 GPa في المستوين	20-25 GPa	عند السماكة نفسها يكون الكربون أصلب بمقدار الضعف
حد الحرارة	تلين الراتنج قرب 120-180 C	تشغيل مستمر حتى نحو 130 C	نافذة تشغيل متشابهة؛ لا يصلح أي منهما قرب فرن اللحام
التصنيع	يحتاج قواطع حادة وشفط غبار	يُقصّ كالخشب ويتقشّر بسهولة	FR4 ألطف على الفرز الصغير
سعر اللوح	120-400 دولارًا للمتر المربع	25-70 دولارًا للمتر المربع	الفرق يُسترد فقط عند تقييد الوزن أو الانحناء

انظر أولًا إلى سطر الموديلس: عند السماكة نفسها ينحني لوح الكربون الصلب لنحو نصف انحناء FR4 تحت الحمل نفسه — وهذا هو جوهر الحجة في التجهيزات الدقيقة حيث تفسد فرق مئة ميكرون قطعة العمل.

لوح الكربون الصلب في التجهيزات والقوالب والحوامل

طاولات الهياكل والمنصات البصرية وأدوات القياس وأبواب الطابع ثلاثي الأبعاد هي حيث يرد الكربون ثمنه بهدوء. الهدف ليس توفير الغرامات من أجلها، بل حفظ الموضع تحت الحمل وفي ورشة تتقلب حرارتها عشر درجات بين الصباح والمساء. في مثل هذه التجهيزات يكون الفرق بين مادة وأخرى هو الفرق بين قطعة أولى تمر وقطعة تُرفض عند الفحص، لذلك تُقاس الصلوبة بالمعامل لا بالسعر وحده، ويُطلب من المورّد تقرير انحناء لكل لوح قبل الشحن.

• الصلابة النوعية: يمنح الكربون نحو ضعف صلابة FR4 بكثافة أقل، فتتسارع الأبواب أسرع وتبرد المحركات أكثر.
• الاستواء: تحافظ تكديس شبه متساوي الخواص على استواء اللوح كاملًا، بينما قد ينعطف FR4 قليلًا بعد التشريح يفكّ الإجهاد الداخلي.
• الخمول: يستقر التلامس الكربوني في جزء من الثانية، وهو ما يهم في دورات المسح ومواءمة الليزر.
• الزحف: يستمر FR4 في إعطاء انحناء دائم صغير تحت ضغط تثبيت طويل، بينما لا يزحف لوح الكربون عمليًا تحت أحمال التجهيزات.

قصّ لوح الكربون حسب الطلب واختيار السماكة

نادرًا ما تطابق اللوحات القياسية نمط المسامير، لذا يصبح لوح الكربون حسب الطلب هو الطريق المعتاد: ترسل ملف DXF أو قالبًا ورقيًا، وتحدد السماكة والتكديس، فيقصّ المورّد ويثقب ويعالج الحواف في مرور واحد. تشريح لوح الكربون بالـ CNC عمل روتيني لدى مصنع جاهز، لكن حواف الثقوب يجب أن تكون مستديرة والغائر يُخطَّط له أثناء البرمجة لا لاحقًا في الموقع.

• اختر السماكة حسب الانحناء لا حسب العادة: لوح 3 مم شبه متساوي الخواص يكفي معظم الحوامل، و6-10 مم للأوجه التي تتجاوز 400 مم.
• حدّد التكديس: منسوج متوازن 0/90 للأوجه أحادية الاتجاه، وتكديس شبه متساوي للتجهيزات العامة.
• عزله عن المعادن: غيّات نايلون أو واجهة من وبر زجاجي تمنع التآكل الجلفاني من بلوغ اللوح.

لوح الكربون مقابل الألومنيوم: عندما يتلقى اللوح ضربة

حين تعيش القطعة أسفل مركبة أو عند ذيل ماكينة، تتبدّل المقارنة من الصلابة إلى البقاء. في مواجهة لوح الكربون مقابل الألومنيوم يُخدش الألومنيوم ويمكن تقويمه ميدانيًا، ويستقبل الكربون الضربة وقد يخفي انفصالًا داخليًا، وFR4 أسوأ الخيارات الثلاثة عند الاصطدام: فهو يتشظّى. للأقواس التي لا ترى سوى الغبار والحك الخفيف يكفي الكربون أو FR4، أما ما يهبط على حافة صخرية فاختر الألومنيوم أو تكديسًا كربونيًا سميكًا وافحص بعد كل ضربة.

أين يبقى FR4 أفضل

لا يزال FR4 الخيار الصحيح لألواح العزل الكهربائي والفاصلات وتجهيزات الاختبار اللاسلكي التي يجب ألا توصّل التيار، وأي غطاء منخفض الحمل يهم فيه الفاتورة أكثر من الكتلة. يُعالَج براوتر عادي ويحمل التثبيت بشكل معقول وتكلفته أقل من فنجان قهوة. القاعدة الصريحة: اشترِ FR4 حين لا تطلب القطعة شيئًا صعبًا، وانتقل إلى الكربون فقط حين تقيد الصلابة أو الوزن أو الاستواء التصميم فعلًا. كذلك يتفوق FR4 في التصنيع المتكرر للقطع الصغيرة: قطعة تالفية تُستبدل بقطع أخرى دون تردد، بينما يلغي خطأ واحد في الكربون لوحًا كاملًا تجاوز سعره عدة أضعاف سعر البديل الزجاجي.

الأسئلة الشائعة

هل يستحق لوح الكربون مقابل FR4 في تجهيز اختبار PCB؟

نعم، حين يكون التجهيز كبيرًا أو يُثبَّت ويُفك كثيرًا أو مركبًا على محور متحرك. يحافظ الكربون على خطأ الموضع على الأوجه الطويلة ولا يتأثر بضغط التثبيت بانحناء دائم. أما التجهيزات المكتبية الصغيرة الثابتة فتؤدي FR4 المهمة بربع الكلفة. ومع ذلك، إذا كان التجهيز مثبتًا على محور يتحرك مرات كثيرة في اليوم، فحتى مئة ميكرون زائدة تتحول إلى زمن دور إضافي وتكرار في ضبط المعايرة.

هل يمكن ثقب لوح الكربون وتدوير الشفة داخل الورشة؟

نعم، بقواطع كربيد أو فولاذ سريع وسرعة متوسطة وشفت غبار مستمر، وبلا سائل تبريد يتسلل إلى التكديس. احفر مقاسًا أكبر للشمعة، وأغلق حواف الثقوب بطبقة رقيقة من الغراء، ولا تثبّت اللوح بأنياب فولاذية مباشرة دون نعل ناعم. وبعد كل عملية ثقب أنفخ الغبار بضغط هوائي وافحص الحواف بعين مكبرة، فإن ظهر شرارة ليفية فذلك مؤشر على أن سرعة الدوران كانت أعلى مما ينبغي.

هل ينفصل FR4 مثل لوح الكربون؟

لا — ينهار FR4 بالتقشّر وتمزّق هش على نسيج الزجاج، بينما يفشل الكربون بانفصال بين الطبقات قد يبقى خفيًا تحت السطح. دقّ لوح الكربون بعد الضربة يكشف الفرق، أما ضرر FR4 فغالبًا مرئي بالعين مباشرة.

الخاتمة

قرار لوح الكربون مقابل FR4 يتبع حالة الحمل: يفوز الكربون في الصلابة لكل كيلوغرام وحفظ الاستواء ومقاومة الزحف، ويفوز FR4 في السعر وسهولة التصنيع والعزل. تحتفظ أغلب الورشة بكلتيهما في الرفوف: FR4 للأغطية والفاصلات، والكربون بالتجهيزات التي يجب أن تحفظ السماحية طوال اليوم.
