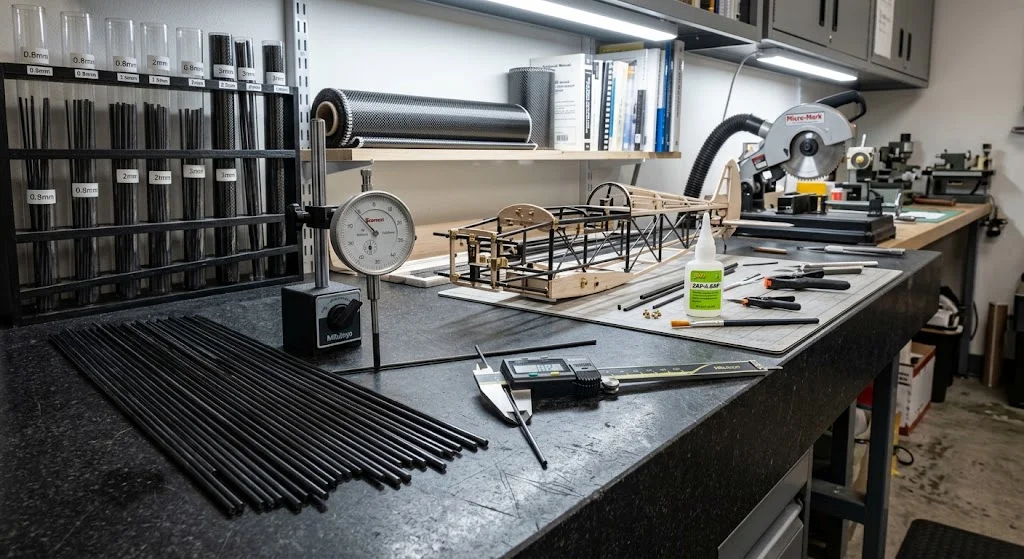

قضيب كربون 1 مم: قضبان دقيقة للنماذج والعدّات والمجسات

مقدمة

يشغل قضيب الكربون بقطر 1 مم مكانًا فريدًا في كتالوج المركّبات: صغير جدًا للعمل الهيكلي بالهيكل، أصلب واستقر من بدائل البلاستيك، ومقاسه مناسب تمامًا لقضبان الطائرات النموذجية، ودبابيس القصب الدقيقة، ومآخذ المجسات الحسّاسة، وقضبان الروابط الرقيقة. عند هذا القطر تهمّ عملية التصنيع أكثر من درجة الليف — قضيب 1 مم بانحراف 0.05 مم في الاستدارة أو انحناء 0.3 مم على 300 مم سيرسخ في ثقب القصب أو يهتز رأس الحسّاس، بينما يحافظ القضيب الدقيق المُسحب أو الملفوف بشكل صحيح على استقامة ضمن 0.1 مم لكل 100 مم. تغطي هذه المقالة المواصفات العملية للقضبان الكربونية الصغيرة في مقياس 1 مم: الأقطار والحدود، السحب مقابل اللف، بيانات المقياس، طرق القص، وفئات التطبيقات حيث يتفوق المخزون الصلب على البدائل.

نطاق الأقطار والحدود التtoleran للقضبان الكربونية الصغيرة

تُصنع القضبان الدقيقة بأقطار قياسية مع نطاقات حدود أضيق من المخزون الأكبر:

القطر الاسمي	حد القطر	الاستقامة (لكل 100 مم)	أطوال المخزون النموذجية
0.5 مم	±0.02 مم	≤0.15 مم	200-500 مم
1.0 مم	±0.03 مم	≤0.10 مم	250-1000 مم
1.5 مم	±0.03 مم	≤0.08 مم	250-1000 مم
2.0 مم	±0.05 مم	≤0.08 مم	300-1200 مم
3.0 مم	±0.05 مم	≤0.05 مم	500-2000 مم

قضيب الكربون 1 مم هو أكثر الأقطار الدقيقة توفرًا. حدود أدق (±0.01 مم القطر، ≤0.05 مم الاستقامة) متاحة للمجسات والتطبيقات العلمية بعلاوة 30-50%.

السحب مقابل اللف: مساران للتصنيع

تُصنع القضبان الكربونية الصغيرة بعمليتين، والاختيار يؤثر على التشطيب والمحتوى من الليف والتكلفة:

• السحب: ألياف مستمرة تُسحب عبر حوض راتنج وفُوهة ساخنة. عند قطر 1 مم، أقطار السحب سطحها ناعم ومنتظم، محتوى الليف 65-75%، وتسعير جيد للدفعات الطويلة. الحد: ألياف أحادية الاتجاه تعني مقاومة عرضية منخفضة — تُهرس بسهولة في السندان.
• اللف: ورقة Prepreg تُلف حول قالب وتُصلّب ثم يُزال القالب. عند الأقطار الدقيقة تُستخدم العملية أكثر للأنابيب الفارغة (قطر خارجي 0.8-3 مم) من القضبان الصلبة، لكن المخزون الصلب الملفوف موجود لخصائص شبه متساوية الاتجاه. السطح يُظهر حلزون اللف المميز؛ محتوى الليف أقل (55-65%) لكن الخصائص العرضية والالتوائية أفضل.
• سحب مختلط: بعض الموردين يجمعون نواة مسحوبة مع طبقة خارجية رقيقة ملصوقة. مفضّلة لدبابيس القصب الخاضعة للتثبيت المتكرر.

معظم تطبيقات النماذج والروابط: القضيب الصلب المسحوب هو الخيار الافتراضي — أقل تكلفة، أفضل استقامة، وكفاية من القوة.

الخصائص الميكانيكية: ما يحمله قضيب 1 مم فعليًا

تتغير الخصائص مع محتوى الليف ونظام الراتنج، لكن القيم النموذجية لقضيب كربون 1 مم مسحوب بإيبوكسي قياسي:

الخاصية	مسحوب (أحادي الاتجاه)	ملفوف (شبه متساوي)	قضيب زجاجي 1 مم
الكثافة (غ/سم³)	1.55-1.60	1.50-1.55	1.85-1.95
قوة الشد (ميجاباسكال)	1200-1600	700-900	800-1100
مقياس الشد (جيجاباسكال)	120-150	60-80	40-45
قوة الضغط (ميجاباسكال)	600-800	500-700	500-600
قوة الانثناء (ميجاباسكال)	1400-1800	800-1100	900-1200

مقياس الشد هو الرقم المهم لمآخذ المجسات ودبابيس القصب: عند 120-150 جيجاباسكال، ينحني قضيب كربون 1 مم المسحوب حوالي سُدس انحناء القضيب الزجاجي بنفس القطر تحت نفس الحمل الجانبي. لمحور مجس 200 مم، هذا يعني انحناء أقل من 0.1 مم تحت قوة جانبية 50 غم — ضمن ميزانية التtoleran لأغلب تطبيقات الفحص.

قص وحفر وتشطيب القضبان الدقيقة

عند قطر 1 مم، لا تعمل طرق الورشة القياسية للكربون الأكبر — ينكسر القضيب أو يتقشر أو يُهرس. التقنيات الصحيحة:

• القصّ: استخدم شفرة منشار دايموند ناعمة جديدة أو قاطع أنابيب دقيق بسرعة منخفضة. طريقة التخريم والكسر تعمل مع المخزون المسحوب: اختمم المحيط بشفرة حادة ثم اكسر على حافة الطاولة. لا تستخدم القواطع الجانبية أبدًا — تُهرس المقطع.
• دقة الطول: اقص على منشار قطع دقيق مع مانع طول؛ ±0.2 مم ممكنة، ±0.5 مم حد تجاري قياسي.
• تشطيب الأطراف: اجعل الأطراف مربعة ب Lima daikimond أو عصا صنفرة؛ الطرف المربع مهم عند الجلوس في ثقب قصب أو مقبس لاصق. احفظ الطرف بغراء CA رقيق.
• الحفر: نادرًا عند 1 مم — معظم التجميعات تستخدم القضيب كدبوس في ثقب فراغ أو مقبس لاصق. لثقب عرضي استخدم مثقاب كربيدي 0.3-0.5 مم بسرعة منخفضة مع دعم القضيب في كف V.
• المعايرة: انحناء طفيف (0.2-0.3 مم على 300 مم) يمكن تصحيحه بتدوير خفيف على لوح غرانيت؛ الانحناء المفرط يعني تصليبًا سيئًا والقطعة تُرفض.

فئات تطبيقات القضيب الكربوني الصلب

حيث يبرر قضيب الكربون 1 مم قيمته مقابل السلك الفولاذي أو النحاس أو الزجاج:

• الطيران النموذجي والطائرات المسيّرة: قضبان، روابط، مآخذ هوائيات وتمديدات محركات. الكربون يفوز بالصلابة لكل كتلة ولا ينثني دائمًا بعد هبوط خشن.
• القصب والتجهيزات: دبابيس تحديد، قضبان محاذاة ودعامات. اتساع حراري منخفض (2-5 ميكرومتر/م·°م مقابل 17 للفولاذ) يحفظ أبعاد القصب عبر تقلبات الحرارة.
• محارات المجسات: أغلفة ترموكبل، سيقان حساسات الإزاحة ومجسات الفحص. المقياس العالي يبقي رأس الحسّاس على الهدف؛ السطح الموصل يمكن طلاؤه عند الحاجة للعزل.
• الروبوتيات والروابط: قضبان محركات، روابط توجيه وقرون تحكم. عند 1 مم كافية لحمل التحكم وخفيفة لا تبطئ استجابة المحرك.
• الأدوات الدقيقة: تمديدات مؤشرات الساعة، سيقان مجسات ودعامات مناضد بصرية. خصائص التخميد للمركّب تقلل ضوضاء القياس الناتجة عن الرنين.

لحمل أعلى انتقل إلى قضيب 2-3 مم أو أنبوب كربون — العمليات نفسها تتوسع بسلاسة، ويوفّر يونغشيان القضبان الصلبة والأنابيب بعائلات أقطار متطابقة.

الأسئلة الشائعة

هل يمكن استخدام قضيب كربون 1 مم كبديل هيكلي في إطار طائرة مسيّرة؟

نعم للبنية الثانوية: محاور تثبيت الكاميرات، دعامات الهوائيات وروابط التحكم مناسبة. لا تستخدم 1 مم كذراع رئيسي أو عنصر هبوط — حمل الانثناء عند هذا القطر أقل من طاقة الهبوط الخشن. للبنية الرئيسية انتقل إلى 3 مم أو أنبوب 4-6 مم.

ما مدى استقامة قضيب الكربون 1 مم من المصنع؟

المخزون القياسي: انحناء ≤0.10 مم لكل 100 مم. المخزون الممتاز: ≤0.05 مم لكل 100 مم. تُقاس الاستقامة على قاطع V بعد التصليب؛ المخالفة تُرفض أو تُباع كدرجة حرفي.

هل يوصّل قضيب الكربون 1 مم الكهرباء؟

نعم — CFRP موصل على طول محور الليف (مقاومة السطح عادة 10⁻³ إلى 10⁻¹ Ω/ربعة). لعزل كهربائي استخدم غطاء حراري أو طلاء إيبوكسي رقيقًا؛ في تطبيقات RF انتبه أن القضيب غير المطلي يتفاعل مع مجالات الهوائيات.

الخاتمة

قضيب الكربون 1 مم مكوّن دقيق، ليس نسخة مصغّرة من الأنبوب الهيكلي: حد القطر والاستقامة وتشطيب الأطراف هي المواصفات المهمة، والمخزون المسحوب أحادي الاتجاه يوفّر أفضل مزيج من المقياس والاستقامة والتكلفة للنماذج والعدّات والمجسات. تصنّع يونغشيان قضبانًا وأنابيب كربونية مسحوبة وملفوفة من قطر 0.5 مم إلى 50 مم مع قص وتسوية ومعايرة حسب رسومات العميل. تصفّح كتالوج قضبان وأنابيب الكربون أو تواصل مع فريقنا الهندسي لمناقشة حدود الأقطار ومواصفات الاستقامة والتعبئة لبرنامجك القادم.
