ألواح ألياف الكربون بسماكة 1/4 بوصة: دليل الألواح السميكة

مقدمة

ألواح ألياف الكربون بسماكة 1/4 بوصة — أي 6.35 مم نظاميًا — تنتمي إلى فئة الألواح السميكة في سوق ألواح CFRP: سميكة جدًا للفواصل الزخرفية، ومثالية للقوالب الإنشائية وأساسات الماكينات ولوحات نهايات الروبوتات والتجهيزات الحاملة للحِمل. يشرح هذا الدليل ما يحكم جودة لوح 1/4 بوصة، وكيف تقود سماكة اللوح الكربوني (carbon fiber sheet thickness) الصلابة المعاملة والكتلة، ومتى تكون صفيحة الكربون 4 مم (carbon fiber plate 4mm) الشراء الأذكى، وما الذي يتغيّر في تشغيل الألواح الكربونية (carbon fiber sheet machining) حين ينتقل القاطع من سماكة 2 مم إلى لوح ثلاثة أضعافها.

في فئة 1/4 بوصة، تنتقل أسئلة المشتري من «هل هذا كربون حقيقي؟» إلى «ما مدى استوائه، ودقّة وجهيه، وماذا سيحدث على مخرطة الحفر؟». هذه المقالة تجيب عليها — بأرقام تكفي لتحديد المواصفة قبل الشحن.

سماكة اللوح الكربوني: ما الذي تحدده صفة «1/4» فعلًا

يعني تعيين 1/4 بوصة سماكة اسمية إجمالية 6.35 مم، لكن ثلاثة معاملات تقرّر أداء اللوح في دور إنشائي:

• شريط السماح: اللوح النوعي يحافظ على ±0.15 إلى ±0.3 مم عبر الارتفاع؛ ودرجة التوفير تنحرف ±0.5 مم فأكثر، ما يظهر كضغط تثبيت غير متساوٍ على تجهيز مفرغ.
• الاستواء: الألواح المواصفية تحافظ على 0.5 مم/م فأفضل؛ واللوح المضلع دون صفيحة ضغط قد ينثنى 2-3 مم عبر متر، ولا ضغط طرفيه يستوي سطحًا مرجعيًا.
• نوعية السطح: عادةً يحمل وجه واحد لمعة قالب التصلّب المضغوط، والوجه الآخر مطفي. للأسطح الحاملة، اطلب تشغيلاً ماكينياً للوجهين أو حدّد الوجه اللمّان للخارج لتوفير مرحلة سحب.

تحت السطح، قد يكون اللوح نفسه تهيئة شبه متساوية الاتجاه [0/±45/90]، أو تهيئة ثقيلة تهيمن عليها 0° لصلابة الجسور، أو مزيجًا مضبوطًا على حِمل تجهيز معيّن. السماكة الاسمية وحدها لا تخبر المشتري بما وصل — اطلب رسم التهيئة.

كيف تقود سماكة اللوح الكربوني الصلابة المعاملة والكتلة

الصلابة المعاملة تتضاعف مع مكعّب السماكة بينما تتضاعف الكتلة خطيةً — المقايضة التي تجعل اختيار السماكة أعلى قرارات الرافعة في طلب اللوح. أرقام تمثيلية للوح شبه متساوي الاتجاه بمعامل معياري وكثافة 1.6 غم/سم3:

السماكة	الكتلة لكل وحدة مساحة	الصلابة المعاملة النسبية	الدور الإنشائي النموذجي
3 مم (1/8 بوصة)	~4.8 كجم/م2	1.0x خط الأساس	أغلفة، حوامل خفيفة، ألواح لا تتدلّى
4 مم (5/32 بوصة)	~6.4 كجم/م2	~2.4x	لوحات نهايات الروبوتات، لوحات الكاميرات، لوحات القوالب
6 مم	~9.6 كجم/م2	~8.0x	قوالب صناعية، أساسات تجهيزات مفرغة
6.35 مم (1/4 بوصة)	~10.2 كجم/م2	~9.5x	تجهيزات إنشائية، قواعد CNC، وأطر حِمل
10 مم	~16.0 كجم/م2	~37x	قوالب ثقيلة، صفائح مكابس

قراءة الجدول: لوح 1/4 بوصة يملك صلابة معاملة نحو عشرة أضعاف لوح 3 مم ونحو أربعة أضعاف لوح 4 مم — لكنه أثقل بـ56% من لوح 4 مم. إن كان ميزانية الانحناء ضيقة والكتلة غير حساسة، فالقفزة إلى 6.35 مم عادةً أرخص من إضافة دعامات للوح أرقّ. إن كانت الكتلة القيد الصارم، ابقَ على 4 مم وقوِّ بالأسنان أو نواة ساندويتش بدلًا من ذلك.

صفيحة الكربون 4 مم: متى تتفوّق اللوحية الأخف

فئة 4 مم هي حصان عمل ألواح القوالب المركّبة، وتتفوق على لوح 1/4 بوصة في ثلاثة سيناريوهات متكررة:

• حين تُقيَّد الكتلة: تجهيز نهاية الذراع للروبوت، وقوالب فحص محمولة، وقوالب ثقب يدوية — حيث يرفع المشغّل التجهيز متكررًا، تقرّر 6.4 مقابل 10.2 كجم/م2 إرهاق نهاية الوردية.
• تجميع ببراغي سائلة: عند 4 مم، يحتفظ تثبيت M5 وM6 بتعشيق كامل للساق في الثقب الغائر؛ وعند 6.35 مم يترك التثبيت نفسه ساقًا زائدة تحتاج برغيًا أطول أو تعميقًا يُخفّف الجدار الباقٍ.
• ركائز رقيقة تحت المفرغ: لوح 4 مم يتسامح مع ملاءمة مساند المفرغ في التجهيزات الصغيرة، مبسّطًا تعقيد التغليف الذي تقاومه أساسات 1/4 بوصة الصلبة.

الحد الصادق: فوق امتداد غير مدعوم بنحو 800 مم يحمل حِملًا موزّعًا، ينحني لوح 4 مم شبه متساوي الاتجاه بوضوح، وتصبح فئة 6.35 مم أدنى اختيار موثوق لسطح مرجعي مستوٍ.

تشغيل الألواح الكربونية: القصّ والحفر والحواف على لوح 1/4 بوصة

اللوح السمين يعاقب الاختصارات التي تمرّ على لوح 2 مم. معاملات تشغيل تصمد في الإنتاج:

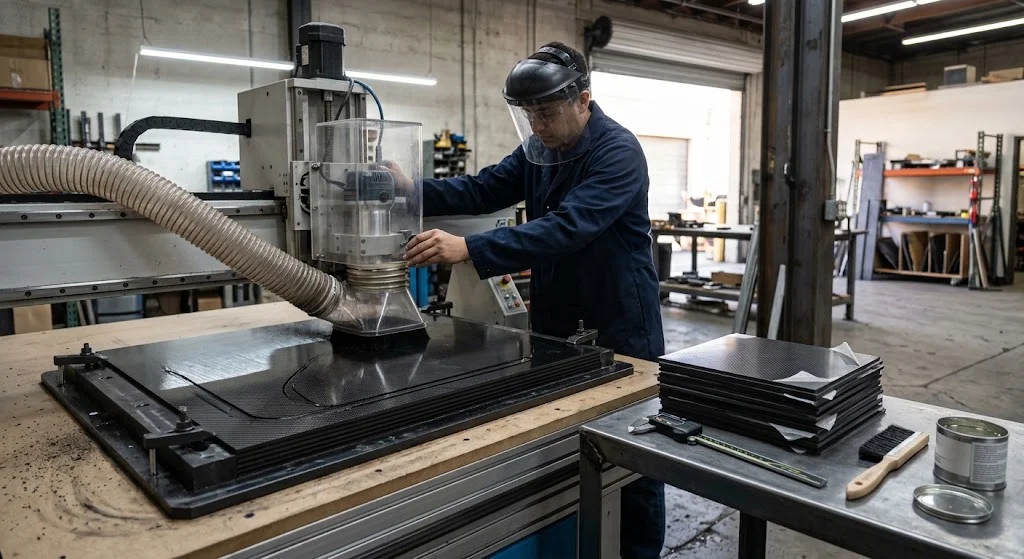

• الفرزة: مثاقب ضغط عند 18,000-24,000 دورة مع تغذية لكل سنّ نحو 0.08-0.12 مم؛ مرحلة التشطيب بالمقابلة تمنع رفع الطبقة العليا. شفط الغبار إلزامي — الغبار موصل ويضرّ الجهاز التنفسي.
• الحفر: مثاقب كربيد بزاوية رأس 118 درجة ودورات نفخ لأكثر من 6 مم عمقًا؛ ضع لوحًا ضحيًّا خلف الخروج. نوعية الثقب في لوح 6.35 مم هي الفارق بين تجهيز يحافظ على السماكة سنة وآخر يتدلّى بعد مئة دورة تثبيت.
• تأمين الحواف: بعد القصّ، سوِّ الحواف المكشوفة بإيبوكسي رقيق أو شريط حافة؛ الترشيح المكشوف يمتصّ الرطوبة ويُكشط عند المناولة، وعلى أساس التجهيز تصبح مشكلة استواء خلال أشهر.
• غرسات ملولبة: للتجميع المتكرر، ألصق غرسات فولاذية أو نحاسية بدل تليّف اللوح؛ نسيج الكربون يُنتزع عند العزم الذي تتحمّله الفولاذ بسلام.

للمشترين: المورّد الذي يملك وحدة CNC خاصة ويقصّ اللوح حسب الرسم — لا الذي يعيد بيع قصاصات — هو من يحافظ على سماكة موضعية ±0.2 مم عبر نمط 600 مم، وهو الرقم الذي يهمّ حين يكون اللوح مكوّنًا واحدًا في تجميع.

الأسئلة الشائعة

هل لوح الكربون 1/4 بوصة زائد عن الحاجة لحاملة كاميرا أو ذراع؟

في الغالب نعم. للذراعات بامتداد دون 300 مم وحوامل المستشعرات الخفيفة، تحمل ألواح 3-4 مم الحِمل بجزء ضئيل من الكتلة، وصلابة 6.35 مم الإضافية لا تهمّ إلا عند رنين التجميع أو تكبير الامتداد. انتقل إلى 1/4 بوصة حين يكون اللوح نفسه الأساس الإنشائي — أساسات ماكينات، ومنصّات تجهيزات مفرغة، وأطر حِمل — لا حين يكون سطح تثبيت فحسب.

لماذا يصل لوح 1/4 بوصة منحنيًا قليلًا، وهل يهمّ ذلك؟

الانحناء نتيجة تصلّب غير متماثل: إن رأى الوجهان ضغطًا أو حرارة مختلفة أثناء التضليل، فالإجهاد المتبقّي يقوّس اللوح. للتجهيزات المثبتة بالمسامير لا يهمّ — اثبته مسطّحًا؛ وللأسطح المرجعية الحرة فهو مُبطل — اطلب تصلّباً بصفيحة ضغط وصياغة استواء (0.5 مم/م هدف عملي) في أمر الشراء، ومتوقّع دفع تكلفة التشغيل الإضافي.

هل يمكن تليّف لوح كربون 1/4 بوصة مباشرةً لصنع ترس؟

يمكن، لكنه لا يتحمّل عزم الإنتاج المُنتَج. نسيج الكربون يُنتزع عند جزء ضئيل من عزم الفولاذ، والتجميع المتكرّر يفتّت المركّب. الغرسات الملصقة — فولاذية للصلابة، نحاسية للتكلفة — تعطي حِمل ضغط قابلًا للتكرار وتُستبدل؛ احتفظ بالتلوّث المباشر لقوالب منخفضة الدورات تُعامَل فيها اللوحة كمُستَهلَك.

خاتمة

ألواح الكربون بسماكة 1/4 بوصة تبرّر مكانها حين تتقدّم الصلابة المعاملة وثبات الأبعاد والسطح المستوٍ على الكتلة: تجهيزات إنشائية، وقواعد CNC، وقوالب ماكينات، وأطر حِمل. معايير الشراء شريط السماح ونوعية الاستواء ونوعية السطح — والأكثر إغفالًا — التهيئة خلف 6.35 مم الاسمية؛ وفئة 4 مم تبقى الجواب الصحيح للتجهيزات المقيّدة بالكتلة والتجميعات بالبراغي السائلة؛ وانضباط التشغيل (فرزة مضغوطة، حفر متقطّع، تأمين حواف، غرسات ملصقة) يقرّر ما إن كان اللوح يحافظ على السماكة في الخدمة. توفّر YongXian ألواح CFRP شبه متساوية الاتجاه وتهيئات مخصّصة، بما فيها فئتَي 1/4 بوصة و4 مم، بمقاسات مقصوصة وتشغيل CNC وتأمين حواف وغرسات مضغوطة. تصفّح مجموعتنا من ألواح الكربون أو تواصل مع فريقنا الهندسي لتحديد السماكة والتهيئة والسماح لتطبيقك في القوالب أو التجهيزات.
