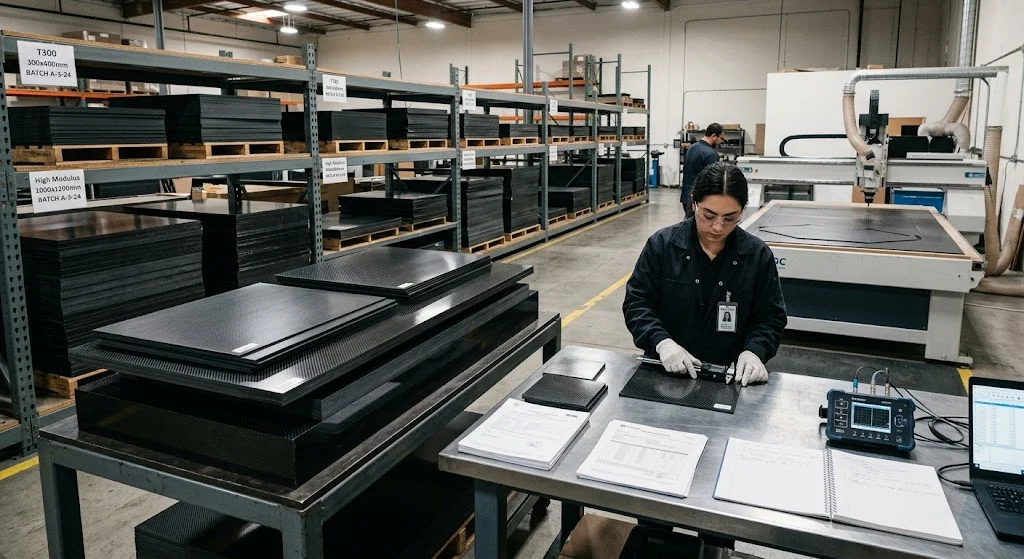

ألواح وألواح الألياف الكربونية: الأحجام والدرجات وخيارات التوريد

المقدمة

ألواح وألواح الألياف الكربونية - المعروفة أيضًا كلوحات أو ألواح مسطحة - هي إحدى أكثر أشكال المواد المركبة استخدامًا في التطبيقات الهندسية. يتكون اللوح من طبقات متعددة من قماش الألياف الكربونية أو الشريط أحادي الاتجاه، مُركبة معًا براتنج الإيبوكسي تحت الحرارة والضغط لتكوين لوح مرن وصلب مع قوة نوعية وصلابة عالية. تشمل التطبيقات الشائعة ألواح هيكلية جوية، هياكل طائرات بدون طيار، مكونات سيارات سباق، قوالب وأدوات صناعية، واجهات معمارية، وتقوية الهياكل الخرسانية والخشبية.

لفرق المشتريات ومصممي الهندسة، فإن اختيار اللوح المناسب ينطوض على فهم المقاسات والسمكات المتاحة، ودرجات المواد وتكوينات التكديس التي تحدد الأداء الميكانيكي، وخيارات إنهاء السطح، وطرق التحقق من الجودة التي يستخدمها الموردون الموثوقون. تقدم هذه المقالة نظرة شاملة، تغطي المواصفات والتصنيف والتوريد والفحص، وتساعد المشترين على اتخاذ قرارات مستنيرة عند شراء ألواح للتطبيقات الصعبة.

المقاسات والحدود القياسية

تُنتج ألواح الألياف الكربونية في مجموعة من المقاسات القياسية، مع توفر مقاسات مخصصة عند الطلب. المقاس القياسي الأكثر شيوعًا هو لوح 4×8 قدم (حوالي 1220×2440 مم)، الذي يتطابق مع مقاسات القشرة المعدنية والألواح الخشبية القياسية ويناسب طاولات CNC وأجهزة الركود الشائعة. كما تتوفر مقاسات أصغر وألواح أكبر حسب المورد.

تكشف الجدول أدناه عن أحجام وسمكات نموذجية:

مقاس اللوح	الأبعاد (مم)	السمكات الشائعة	الاستخدام النموذجي
لوح كامل (4×8 قدم)	1220×2440	1-30 مم	ألواح جوية، هياكل طائرات، قوالب صناعية
لوح نصف	1220×1220	1-20 مم	مكونات سيارات، أدوات، حوامل
لوح ربع	600×1220	1-15 مم	أجزاء هيكلية صغيرة، ألواح تقوية
قطع مخصص	حسب الطلب	0.5-50 مم	ألواح مخصصة، مسائح CNC

السمكة هي المعلم البعدي الأكثر أهمية، حيث تحدد مباشرة صلابة الانحناء (تناسب مكعب السمكة) والقوة (تناسب السماكة لتكوين محدد). تتراوح السمكات الشائعة للتطبيقات الهيكلية من 2 إلى 10 مم؛ الألواح الأرق (0.5-2 مم) تستخدم للأسطح والتطبيقات التجميلية، بينما الألواح الأسمك (10-50 مم) للقوالب الثقيلة والتعزيزات الهيكلية.

درجات المواد وتكوينات التكديس

تعتمد الخصائص الميكانيكية بشكل أساسي على درجة الألياف ونسبة الحجم وتكوين التكديس (اتجاه الطبقات). فهم هذه المعاملات ضروري لاختيار لوح يلبي متطلبات القوة والصلابة.

تشمل خيارات الدرجة الرئيسية:

• ألياف معيارية المرونة (SM):** مرونة الشد 230-240 جيجا باسكال، قوة الشد 3500-4900 ميغا باسكال (مثل T300 أو T700 أو ما يعادلها). أكثر الدرجات شيوعًا واقتصادية للتطبيقات الهيكلية العامة، توفر توازنًا ممتازًا بين القوة والصلابة والتكلفة.
• متوسطة المرونة (IM):** مرونة 275-294 جيجا باسكال، قوة 5500-6000 ميغا باسكال (مثل T800 أو T1000). تستخدم في الطيران والتطبيقات عالية الأداء حيث تبرر الصلابة والقوة الأعلى تكلفة إضافية (عادة 2-3 أضعاف المعياري).
• عالية المرونة (HM):** مرونة 350-600 جيجا باسكال، مع قوة شد أقل (2500-3500 ميغا باسكال). تستخدم في التطبيقات التي تتطلب استقرارًا بعديًا متطرفًا، كأقمار صناعية ومنصات بصرية وأجهزة دقيقة.

يحدد تكوين التكديس خصائص اللوح الاتجاهية. التكوينات الشائعة:

التكديس	اتجاهات الطبقات	الخصائص	الاستخدام الأمثل
شبه isotropic	[0/±45/90]s	خصائص متساوية تقريبًا في جميع الاتجاهات المستوية	ألواح هيكلية عامة، حمل متعدد الاتجاهات
أحادي الاتجاه	الكل 0°	أقصى قوة وصلابة محورية؛ ضعف أفقي	عوارض الانحناء، شرائط تعزيز
متوازن	[0/90]s أو [±45]s	قوة متساوية في اتجاهين عموديين	ألواح محمولة ثنائية، أنابيب التوائي
مخصص	حسب التصميم	مضبوطة لحالات تحميل محددة	طيران، سباق، هياكل متخصصة

لمعظم التطبيقات العامة، يمثل التكديس شبه isotropic الخيار القياسي، حيث يوفر خصائص متوقعة وغير اتجاهية تبسط حسابات التصميم. عندما يكون اتجاه الحمل معروفًا وأحاديًا (كعوارض معلقة)، يمكن للتكديس الأحادي خفض الوزن والتكلفة مع تعظيم الصلابة.

خيارات إنهاء السطح

تتوفر بخيارات متعددة حسب المتطلبات الوظيفية والجمالية:

• كما تصنع (.peel ply):** سطح مطفي خشن قليلاً بعد إزالة الورق. مناسب للصق والطلاء لكنه غير مخصص للعرض البصري المباشر.
• لمعت (درجة القالب):** سطح أملس لامع من قالب مصقول. شائع للقوالب والنماذج والتطبيقات التجميلية.
• مطفية (زخرفية):** سطح متحكم به، غالبًا من قالب مسطح أو معالجة ثانوية. تستخدم للواجهات المعمارية والمنتجات الاستهلاكية.
• مطلية:** يمكن توريد ألواح بطلاءات واقية (واقي من الأشعة فوق البنفسجية، مانع للكهرباء الساكنة، أو طبقة متينة) لمتطلبات بيئية أو وظيفية محددة.

يؤثر إنهاء السطح أيضًا على العمليات الثانوية: أسطح peel ply محسنة للصق (لا تحتاج صنفرة)، بينما اللمعت تحتاج عادة صنفرة وتنظيف بالمذيب قبل الصق أو الطلاء.

التحقق من الجودة والفحص

التحقق من الجودة ضروري لضمان تلبية المادة للمتطلبات. طرق الفحص الرئيسية:

• فحص بصري:** التحقق من العيوب السطحية (طي، مسام، شوائب، مناطق غنية أو فقيرة بالراتنج) والبعدية (المسطحية، العمودية).
• فحص بالموجات فوق الصوتية (UT):** كشف الفراغات والتقشر والمسامية. معايير القبول تحدد الحد الأقصى للمسامية (مثل <2% حجميًا للطيران) وتحظر التقشر في المناطق الهيكلية.
• تحقق بعدي:** قياس السماكة والطول والعرض والمسطحية لتأكيد التوافق مع السماحيات (عادة ±0.1 مم للألواح حتى 10 مم).
• اختبار عينات:** للتطبيقات الحرجة، يوفر الموردون عينات من نفس الدفعة، مختبرة للقوة وقوة الانطباق ومقاومة القص البيني والحجم الحجمي وفق ASTM أو ISO.
• شهادة المواد:** تتطلب تطبيقات الطيران والدفاع شهادة كاملة، تشمل تتبع درجة الألياف وسجلات التشطيب وتقارير الفحص، وفق Nadcap أو AS9100.

يوفر الموردون الموثوقون تقارير فحص وشهادات مع كل دفعة، مما يتيح التحقق من الجودة والحفاظ على التتبع.

خيارات التوريد

تتوفر خيارات متعددة، لكل منها موازنة تكلفة وموعد وجودة:

• ألواح جاهزة:** مقاسات وتكوينات قياسية متاحة للشحن الفوري. مواعيد قصيرة (1-2 أسبوع)، تكلفة أقل بسبب حجم الإنتاج. مناسبة للتطبيقات القياسية والنماذج الأولية والصيانة.
• قطع مخصص:** ألواح جاهزة مقصوصة حسب الأبعاد المطلوبة. مواعيد متوسطة (2-4 أسابيع)، تكلفة أعلى قليلاً. مثالية عندما تكون المقاسات القياسية قريبة ولكن غير دقيقة.
• تكديس مخصص:** ألواح مصنوعة حسب الطلب بدرجة وتكوين وسماكة وإنهاء محددة. مواعيد أطول (4-8 أسابيع)، تكلفة أعلى بسبب القوالب. ضرورية للطيران والسباق والتطبيقات المتخصصة.
• استيراد:** من موردين دوليين (مثل الصين) بتوفير تكلفة كبير (عادة 30-50% أقل)، لكنها تتطلب تحققًا دقيقًا ومواعيد أطول (6-12 أسبوعًا) والامتثال للوائح الاستيراد (بما في ذلك ضوابط التصدير للتقنيات المزدوجة).

عند اختيار الاستراتيجية، يجب الموازنة بين التكلفة والموعد وجودة التأمين والإجمالي (بما في ذلك الشحن والرسوم والفحص). للبرامج طويلة الأمد، فإن علاقة مورد مؤهل مع إنتاج منتظم واختبار دفعات هي الأكثر فعالية من حيث التكلفة.

الأسئلة الشائعة

ما أحجام ألواح الألياف الكربونية؟

تتوفر من ألواح صغيرة (600×1220 مم) إلى كاملة (1220×2440 مم، أي 4×8 أقدام)، مع مقاسات مخصصة عند الطلب. تتراوح السماكات الشائعة من 0.5 إلى 50 مم، مع 2-10 مم للهياكل. للطائرات بدون طيار والطيران والصناعي، يكون اللوح 4×8 شبه isotropic هو المقاس الأكثر توفرًا.

ما الفرق بين الألواح والألواح؟

المصطلحان يُستخدمان بالتبادل، ولكن هناك عرفًا صناعيًا: "الألواح" عادةً للأرق (<3 مم) للأسطح والتجميل والتعزيز الخفيف، بينما "الألواح" للأسمك (≥3 مم، عادة 5-20 مم) للهياكل والقوالب والثقيلة. التركيب المادي متشابه؛ التمييز بالسمكة والاستخدام.

كيف أختار بين المعياري ومتوسط المرونة؟

المعياري (230-240 جيجا باسكال) مناسب لمعظم التطبيقات، بتكلفة-أداء ممتازة. متوسط المرونة (275-294 جيجا) يوفر صلابة أعلى بـ 20-25% وقوة أعلى بـ 30-40% بتكلفة 2-3 أضعاف. اختر متوسط المرونة عندما تكون خفة الوزن حرجة (طيران، سباق) أو عندما تلزم صلابة أعلى للحد من التمويل. للصناعي الحساس للتكلفة، المعياري مفضل.

هل يمكن معالجة الألواح بـ CNC؟

نعم. تُعالج روتينيًا بـ CNC أو القطع بالماء أو الحفر. يُنصح بأدوات مطلية بالألماس أو الكاربيد مع جمع غبار مناسب. يجب ارتداء معدات واقية لأن غبار الألياف مهيج للجهاز التنفسي والجلد. استخدم سرعات تغذية منخفضة وسرعات مغزل عالية وتوجيه climb لتقليل التقشر.

الخاتمة

ألواح الألياف الكربونية مواد مركبة متعددة الاستخدامات، متوفرة بمقاسات وسماكات ودرجات وتكوينات للتطبيقات الهيكلية والجوية والسيارية والصناعية. فهم المقاسات (4×8 قدمًا هي الأكثر شيوعًا)، ودرجات المواد (المعياري مقابل متوسط المرونة)، وتكوينات التكديس (شبه isotropic للأعمال العامة، أحادي للحمل المحوري)، وطرق التحقق من الجودة، يمكّن فرق المشتريات من تحديد وتوريد الثقة.

توفر YongXian ألواحًا بمقاسات قياسية ومخصصة، بدرجات وإنهاءات متعددة، مع شهادات كاملة وتقارير فحص. استكشف مجموعتنا أو تواصل مع فريقنا لمناقشة متطلباتك.
